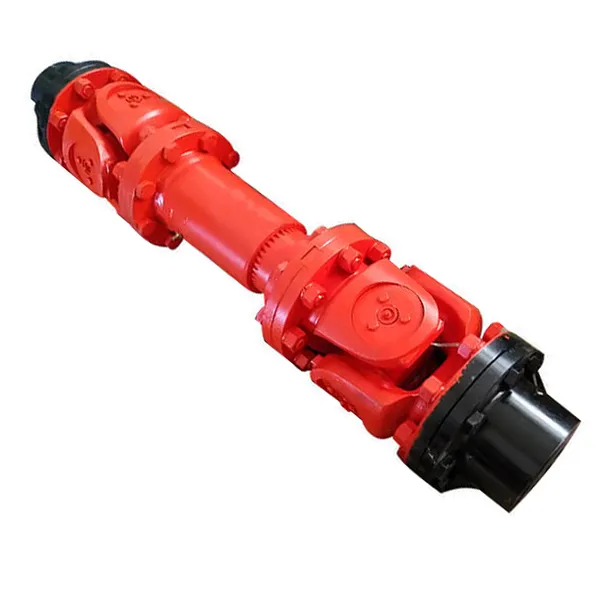

SWC-BF Стандартна універсальна муфта з гнучким фланцем

Універсальна муфта стандартного гнучкого фланцевого типу Raydafon SWC-BF створена для надійного переміщення крутного моменту у важких машинах — наприклад, прокатних станах, паперовому обладнанні, промислових приводах, у всіх установках, які потребують жорстких характеристик. Він має гнучку конструкцію фланця з діаметром повороту в діапазоні від 180 мм до 620 мм, і ця стандартна гнучка універсальна муфта справляється з кутовими зміщеннями до 15 градусів і крутним моментом до 1250 кН·м. Навіть у важких робочих умовах він працює стабільно, без падінь. Ми виготовляємо його з високоміцної сталі 35CrMo та точних голчастих підшипників, тому він ідеально підходить як універсальні муфти для промислового обладнання та гнучкі фланцеві муфти для важкого обладнання — потужно передає потужність, і ви майже не помічаєте вібрації.

Наше виробництво в Китаї відповідає стандартам ISO 9001, тому універсальна муфта SWC-BF служить довго та стійка до корозії — все завдяки її хромованому поперечному валу. Фланцеве з’єднання спрощує встановлення, що є великою підмогою в таких галузях, як металургія, гірничодобувна промисловість і суднобудування, де потрібна помірна осьова гнучкість. Ми також можемо налаштувати його розмір і значення крутного моменту, тому ця міцна гнучка універсальна муфта чудово працює як спеціальна універсальна муфта для прокатних станів та інших промислових потреб. І ціна конкурентоспроможна, без завищення. Ноу-хау Raydafon означає, що ви витрачатимете менше часу на обслуговування, а ваше обладнання залишатиметься надійнішим — те, на що можуть розраховувати оператори в усьому світі.

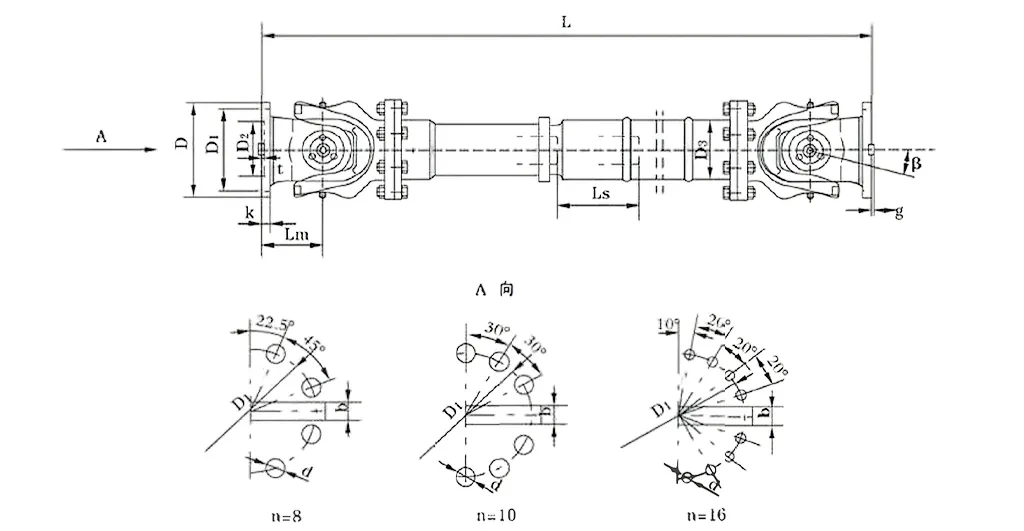

Специфікація продукту

Види продукції

Універсальні муфти, також звані муфтами карданного шарніра, — це механічні деталі, які передають крутний момент і обертальний рух між двома валами, які можуть бути неправильно вирівняні. Вони справляються з кутовими, осьовими та радіальними зсувами, зберігаючи ефективність передачі енергії в різних промислових цілях. У Raydafon наша серія карданних шарнірних муфт карданного валу SWC є яскравим прикладом першокласної техніки тут, пропонуючи рішення карданних шарнірних муфт з високим крутним моментом, розроблені спеціально для важких місць, таких як прокатні стани та підйомні машини.

Давайте розберемо основні типи карданних муфт:

По-перше, це єдиний універсальний шарнір. Він має один хрестоподібний шкворень, який з'єднує два хомути, що дозволяє валам мати кутове зміщення до 45 градусів. Це добре працює для налаштувань із помірними зміщеннями, хоча це може спричинити зміни швидкості. Надійна універсальна шарнірна муфта Raydafon для роботи на прокатних станах часто використовує конструкції з одним шарніром у компактних конструкціях, тому вона чудово витримує навіть за великих навантажень.

Потім є подвійний універсальний шарнір. Він має два окремих шарніра, з’єднаних між собою, що справляється з більшими перекосами та підтримує майже постійну швидкість передачі — ідеально підходить для складних налаштувань вала. Якщо вам потрібна міцна муфта карданного вала SWC у підйомному та транспортно-розвантажувальному обладнанні, моделі Raydafon з подвійним шарніром підвищують стабільність і знижують вібрацію в промислових системах карданного шарніра з високими навантаженнями.

Далі йде телескопічний або розширювальний універсальний шарнір. Він має шліци або ковзні частини, які дозволяють регулювати довжину, а також компенсують зміщення, що працює для осьових рухів у динамічних налаштуваннях. Універсальна муфта Raydafon SWC для важких навантажень включає телескопічні опції — вони діють як ефективна муфта універсального шарніра для передачі великої потужності в таких місцях, як шахти чи будівельні майданчики, де потрібна гнучкість довжини валу.

Існують також суцільні, свердлочні та шліцьові типи втулок. Вони відрізняються способом з’єднання: суцільні втулки не мають отворів, висвердлені мають круглі, шестигранні або квадратні отвори, а шліцьові мають канавки для щільного прилягання. Для енергозберігаючих муфт карданних шарнірів Raydafon пропонує шліцьові конструкції в лінійці муфт карданних шарнірів із низьким рівнем шуму — вони оптимізують передачу крутного моменту та знижують рівень шуму до 30-40 дБ(А) у чутливих промислових місцях.

Універсальні муфти Raydafon, включаючи серію SWC, виготовлені з інтегрованою конструкцією вилкової головки — більше немає проблем, пов’язаних з болтами, що підвищує міцність на 30%-50% і досягає ефективності трансмісії до 98,6%. Ці функції роблять наші продукти найкращим вибором для професіоналів, яким потрібні індивідуальні високопродуктивні рішення.

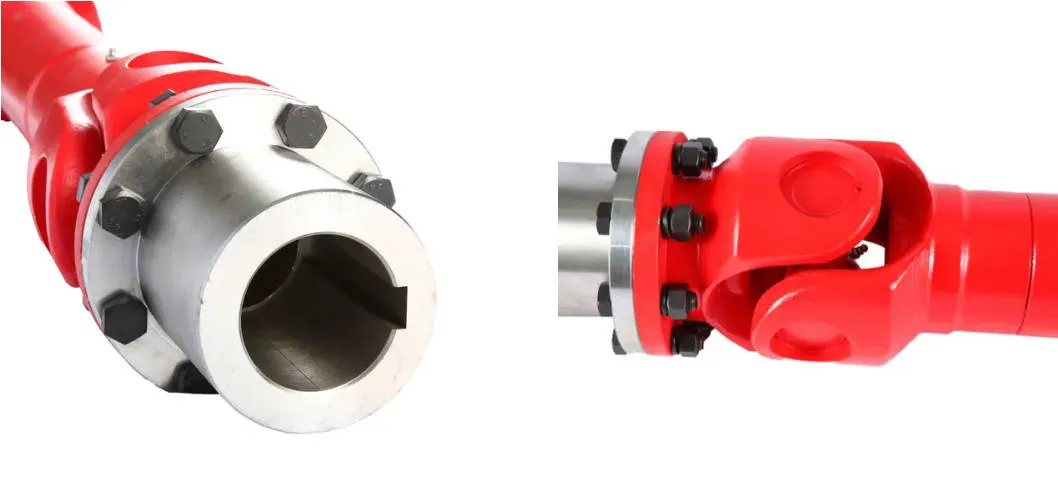

Переваги продукту

Універсальні муфти — візьміть карданну муфту карданного валу Raydafon SWC як яскравий приклад — приносять великі переваги промисловим системам трансмісії. Вони ефективно переміщують крутний момент між валами, які не вирівняні, справляючись із будь-якими відхиленнями, і вони є обов’язковими для забезпечення безперебійної роботи в складних умовах, наприклад у тих, що потребують карданних муфт із високим крутним моментом.

Давайте зануримося в їх головні переваги: ​​по-перше, вони чудово компенсують зміщення. Універсальні муфти справляються з кутовими, осьовими та радіальними зсувами до 25 градусів, що робить їх надійними карданними муфтами для важких умов роботи на прокатних станах. Вони роблять це без надмірного механічного навантаження чи вібрації, тож ваше обладнання залишається захищеним.

Крім того, є їх міцність і тривалий термін служби. Ми створюємо ці муфти з інтегрованою конструкцією вилкової головки та високоміцних матеріалів, що зменшує ризики, такі як ослаблення або поломка болтів, підвищуючи цілісність конструкції на 30%-50%. Ось чому довговічна муфта карданного вала SWC у підйомному та транспортно-розвантажувальному обладнанні так добре працює на довгих ділянках у важких умовах; він значно перевершує традиційні моделі.

Вони також мають першокласну здатність витримувати навантаження та крутний момент. Розроблена для витримування великої ваги та передачі номінального крутного моменту від 0,15 до 1000 кН·м, промислова муфта карданного шарніра блищить у системах карданного шарніра важкої техніки. У цих налаштуваннях постійна продуктивність за екстремальних навантажень є визначальною умовою, і це з’єднання забезпечує щоразу.

Коли справа доходить до ефективності передачі енергії, їх важко перемогти. З ефективністю до 98,6% карданна муфта SWC для важких умов зберігає низькі втрати енергії. Це робить його ефективним універсальним шарнірним з’єднанням для передачі великої потужності у потужних промислових застосуваннях, і з часом ця ефективність додає до реальної економії коштів.

І останнє, але не менш важливе: вони економлять енергію та працюють тихо. Будучи енергозберігаючими універсальними з’єднувальними рішеннями, вони зменшують споживання електроенергії та працюють лише на рівні 30-40 дБ(А). Ця малошумна універсальна шарнірна муфта ідеально підходить для промислових місць, де шум викликає занепокоєння — ви отримуєте всю необхідну надійність без гучної роботи.

Принцип роботи

Універсальні муфти — більшість людей називають їх карданними муфтами — працюють на простій, але ефективній механічній ідеї: вони переміщують крутний момент і обертальний рух між двома валами, які не вирівнюються ідеально, справляючись із кутовими, осьовими та радіальними зсувами, не пропускаючи жодного моменту. Візьміть, наприклад, карданну муфту карданного валу SWC від Raydafon — це чудовий приклад цього принципу. У ньому використовується хрестоподібний шарнір (ми часто називаємо його павуком) для з’єднання хомутів на кожному валу, тому потужність передається плавно навіть у завантажених промислових установках.

Основою його роботи є перехресний шарнір: він дозволяє хомутам обертатися незалежно, що компенсує нахили вала до 25 градусів, зберігаючи постійну передачу крутного моменту. Ця муфта карданного шарніра з високим крутним моментом також зводить до мінімуму зміни швидкості обертання, особливо якщо це конструкція з подвійним шарніром, тому вона ідеально підходить для робіт, які потребують надійної муфти карданного шарніра для важких умов роботи на прокатних станах. А з серією Raydafon SWC ми додали інтегровану конструкцію вилкової головки, щоб зробити цей механізм ще кращим: він позбавляє таких проблем, як ослаблення болтів, підвищує структурну міцність на 30%-50% і допомагає йому довше служити в місцях із високим навантаженням.

Цей принцип також підтримує високу несучу здатність. Муфта справляється з номінальним крутним моментом від 0,15 до 1000 кН·м із діаметром обертання від φ58 до φ620 — ось чому міцна муфта карданного шарніра SWC у підйомному та транспортно-розвантажувальному обладнанні є таким надійним вибором для складних операцій. Крім того, промислова муфта карданного шарніра досягає ефективності трансмісії до 98,6%, зменшуючи споживання енергії в системах карданного шарніра важкої техніки.

Більше того, потужна карданна муфта Raydafon SWC має функції, які відповідають принципу зосередженості на безперебійній роботі: вона підтримує передачу стабільною, а рівень шуму становить 30-40 дБ(А). Це робить його ефективною універсальною муфтою для передачі великої потужності та найкращим енергозберігаючим універсальним шарнірним рішенням для потужних промислових установок. Загалом, ця малошумна універсальна шарнірна муфта забезпечує безшумність, тому вона чудово працює в місцях, де шум викликає занепокоєння, без шкоди для надійності.

Відгуки клієнтів

⭐⭐⭐⭐⭐ Лі Цзюнь, старший інженер, Jiangsu Power Equipment Co., Ltd.

Ми використовуємо універсальну муфту стандартного гнучкого фланцевого типу Raydafon SWC-BF уже кілька місяців, і вона працює чудово. Що найбільше виділяється, так це гнучкість цієї муфти — це зробило наше обладнання набагато надійнішим, особливо коли мова йде про компенсацію зміщення валів. Встановлення було плавним процесом, без складних кроків, і якість зварного шва також виглядає непогано, що безперечно дає нам спокій, що він прослужить. За таку ціну це справді хороше співвідношення, і якщо ви працюєте у промисловості важкого машинобудування, я б настійно рекомендував цю гнучку фланцеву універсальну муфту.

⭐⭐⭐⭐⭐ Джон Девіс, інженер-механік, Manchester Engineering Ltd., Великобританія

На нашому заводі в Манчестері ми замінили стару муфту на універсальну муфту Raydafon SWC-BF Standard Flex Flange Type, і різниця була очевидна одразу. Ця універсальна муфта передає потужність плавно та ефективно, навіть коли ми працюємо з нею в умовах високого стресу — вона ніколи не втрачає обертів. Гнучкість у поєднанні з міцною конструкцією забезпечує безперебійну роботу нашого обладнання. Крім того, компанія Raydafon швидко доставила нам товар, а обслуговування клієнтів було на найвищому рівні, що зробило процес покупки набагато кращим. Настійно рекомендую цю надійну універсальну муфту з гнучким фланцем!

⭐⭐⭐⭐⭐ Маттео Россі, операційний менеджер, Milan Industrial Solutions, Італія

Ми шукали універсальну муфту, яка могла б добре справлятися з перекосами, і ось як ми знайшли універсальну муфту Raydafon SWC-BF Standard Flex Flange Type Universal Coupling. Ми використовуємо його вже кілька тижнів, і я можу точно сказати, що він відповідає всім нашим вимогам. Встановити його було легко, без зайвих клопотів, і навіть у складних умовах він витримав. Висока якість за таку ціну — безперечно розумна інвестиція для нашої техніки. Я дуже задоволений як продуктом, так і послугою, яку надав нам Raydafon.

Про Райдафон

Raydafon — це не просто виробник — ми є провідним постачальником високоякісних компонентів трансмісії та рішень для промислового обладнання, і ми маємо глибокий досвід у таких продуктах, як муфта карданного валу SWC. Ми почали з інновацій та якості в основі нашої діяльності, і з часом ми розширили нашу лінійку, включивши коробки передач, приводні вали, гідравлічні циліндри, шківи та передові верстати — усе це створено відповідно до суворих вимог сільськогосподарської та важкої промисловості. Наші рішення для карданних шарнірних муфт із високим крутним моментом розроблено з усією ретельністю, гарантуючи плавну передачу крутного моменту та правильне усунення зміщень — вони абсолютно необхідні клієнтам, яким потрібна надійна важка карданна муфта для роботи прокатних станів.

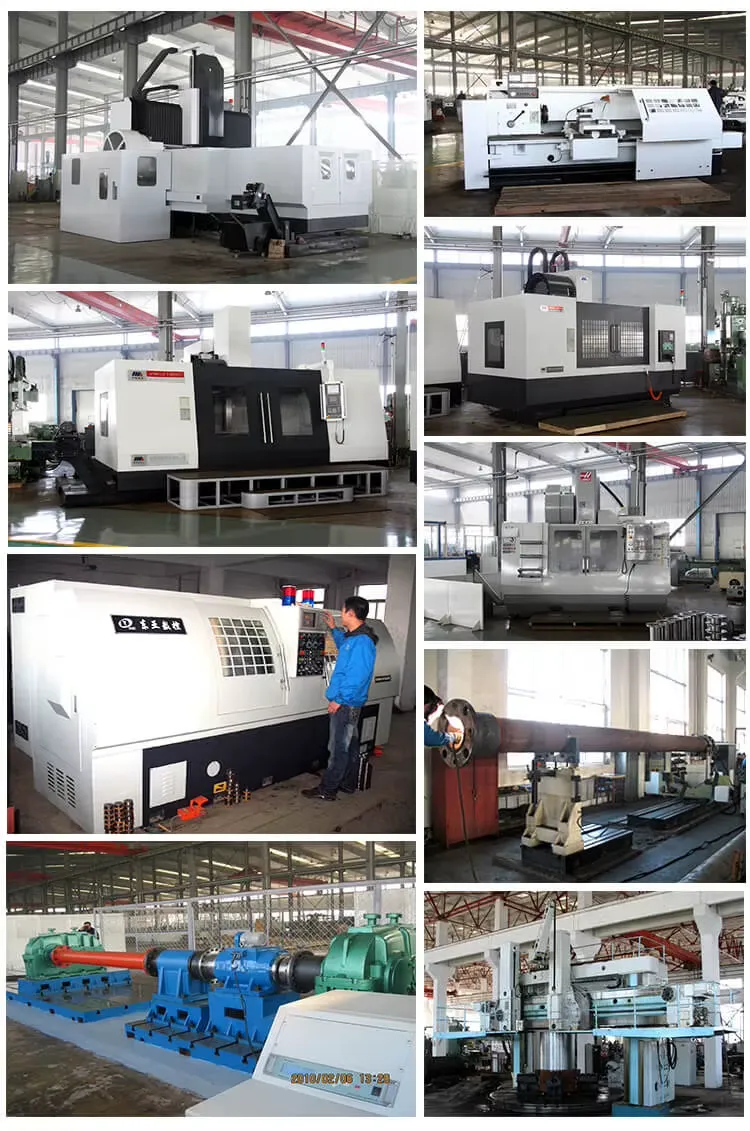

Наші виробничі потужності є найсучаснішими: у нас є цехи з ЧПК, обладнання для шліфування та термообробки, а також системи 3D-вимірів. Ми дотримуємося таких суворих стандартів, як ISO9001/TS16949, тому кожна промислова універсальна муфта, яку ми виготовляємо, є точною та довговічною. Візьмемо, наприклад, нашу міцну муфту карданного вала SWC у підйомному та транспортно-розвантажувальному обладнанні — вона оптимізована для місць, які потребують значного навантаження. А наша універсальна муфта SWC для важких умов? Він вирішує проблеми в системах зчеплення карданного шарніра важкої техніки, де збереження стабільності в екстремальних умовах не підлягає обговоренню.

Ми також маємо велике значення для глобального охоплення — 80% нашої продукції експортується на такі ринки, як США, Німеччина, Японія, Італія, Малайзія, Австралія та Близький Схід. Ми маємо потужну мережу в Китаї, Південній Кореї, Великобританії, Сінгапурі, США та Іспанії, що дозволяє нам створювати індивідуальні ефективні універсальні шарнірні муфти для великих варіантів передачі енергії. Вони адаптовані до конкретних потреб, як-от наші енергозберігаючі універсальні шарнірні муфти, які досягають ефективності передачі до 98,6%, зменшуючи споживання енергії у потужних установках.

Сталий розвиток та інновації, орієнтовані на клієнта, важливі для нас. Ось чому ми пропонуємо малошумні варіанти муфти карданного шарніра, які зберігають рівень шуму в межах 30-40 дБ(А) — ідеальний варіант для промислових місць, де шум викликає занепокоєння. І ми забезпечуємо все це повною післяпродажною підтримкою. Наше прагнення робити все правильно робить Raydafon надійним партнером у галузі передачі даних, допомагаючи професіоналам отримати найкращу продуктивність і надійність свого обладнання.
