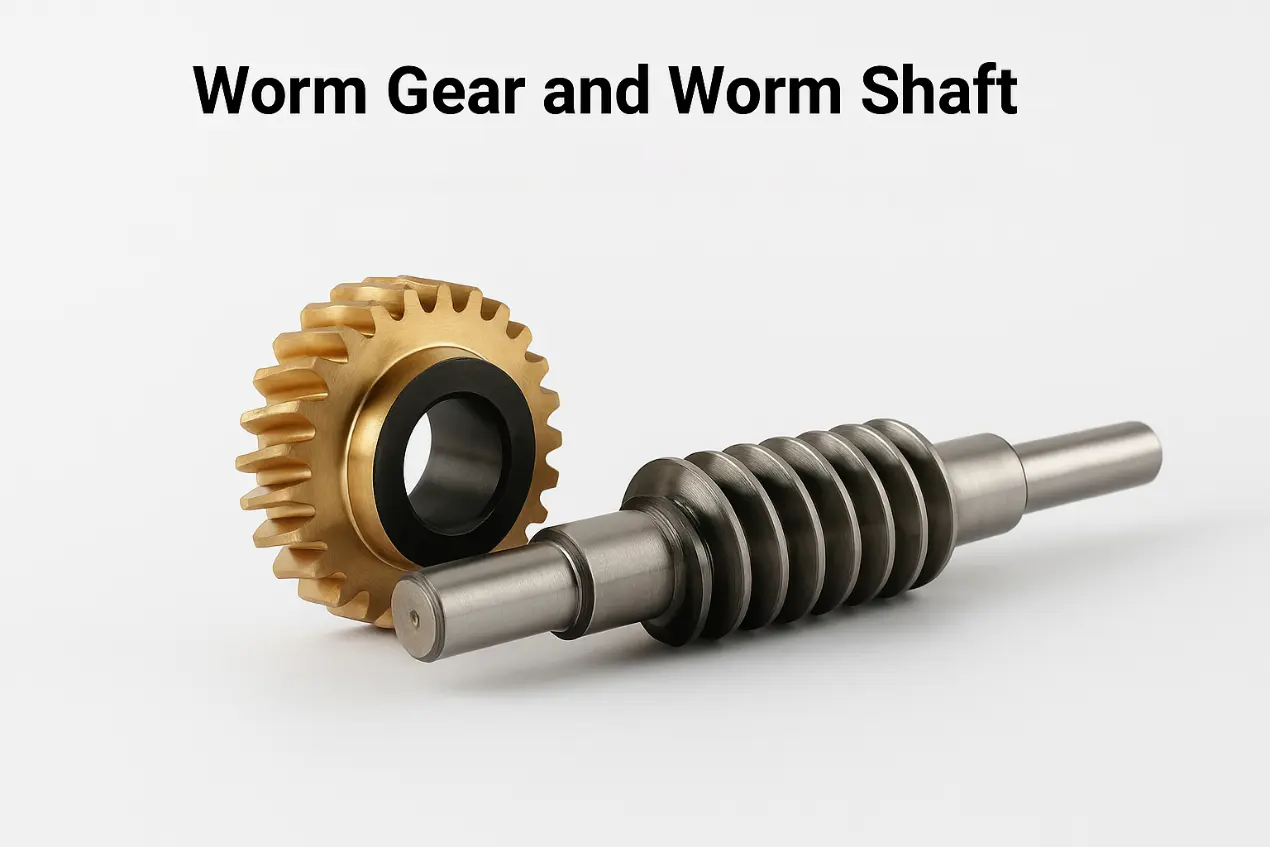

Черв'ячна передача і черв'ячний вал

Якщо ви хочете придбати високопродуктивну черв'ячну передачу та черв'ячний вал,Райдафон, як досвідчений виробник і фабрика в Китаї, є надійним вибором. Покладаючись на переваги місцевого промислового ланцюга, ми контролюємо витрати від джерела, підтримуємо ціни в розумному діапазоні, забезпечуючи при цьому якість, і як технічний постачальник ми прагнемо надавати клієнтам точні, довговічні та ефективні рішення для черв’ячних передач.

З точки зору структури виробу, черв’ячна передача та черв’ячний вал мають не лише функцію самоблокування, яка підходить для такого обладнання, як підйомні системи, які потребують запобігання реверсу, але також мають широкий діапазон передавальних відносин, що дозволяє досягти великого діапазону уповільнення в обмеженому просторі. Ми пропонуємо стандартні моделі з модулем пружності від 1 до 10 мм і числом головки від 1 до 4. При цьому ми приймаємо індивідуальні креслення та нестандартну розробку. Додаткова конструкція з двома виводами може досягти позиціонування без люфту, а точність контролюється в межах ±15 кутових секунд. Він широко використовується в додатках із надзвичайно високими вимогами до точності передачі, таких як з’єднання роботів, високоякісні тестові платформи та військове та аерокосмічне обладнання.

Що стосується технології обробки, Raydafon суворо дотримується системи якості ISO 9001, і весь процес охоплює заготовкове лиття, черв’ячне фрезерування, термічну обробку, дзеркальне полірування та трикоординатне виявлення. Біття черв'ячної шестерні контролюється в межах 0,02 мм, а похибка черв'ячного ходу становить ≤0,01 мм, що забезпечує велику площу контакту з поверхнею зубів і високу ефективність зачеплення. Фактична тестова ефективність передачі може досягати 92%. У той же час незалежна конструкція масляного бака продовжує термін служби до понад 8000 годин.

Вибираємо Райдафончерв'ячна передача і черв'ячний валозначає вибір набору компонентів трансмісії, якими можна впевнено користуватися. Незалежно від того, чи йдеться про повну машину чи про заміну запасних частин, ми можемо надати вам рішення, що відповідає продуктивності та контролює доставку. Ласкаво просимо зв’язатися з нашою технічною командою, щоб отримати інформацію про моделі продуктів і вибір, і ми розробимо спеціальне рішення для вас протягом 24 годин.

Які основні марки редукторів або інтерфейси обладнання сумісні?

Черв'ячна передача і черв'ячний вал виробництва Raydafon мають хорошу сумісність. Конструкція повністю враховує основні структури редуктора в країні та за кордоном, що зручно для клієнтів, щоб швидко замінити або завершити всю машину в існуючій системі. Наші звичайні специфікації черв'ячних передач охоплюють M1M10, кількість головок черв'яка може становити 14, конструкція міжосьової відстані є гнучкою, і вона може бути широко сумісною з різноманітними стандартними корпусами редукторів та монтажними інтерфейсами.

З точки зору адаптації бренду, наші продукти можуть бути безпосередньо застосовані до звичайних редукторів RV, редукторів NMRV, редукторів серії WP, редукторів з алюмінієвим корпусом серії VF та інших моделей на ринку, а також підтримують заміну стандартних модулів вітчизняних та іноземних брендів, таких як SEW, Bonfiglioli, Motovario, Tsubaki, Dongli, Quanli тощо. Черв'ячна структура деяких моделей також може відповідати спеціальним інтерфейсам, таким як плоскі ключі, шліци або індивідуальні методи з’єднання з отворами для кінцевих гвинтів, які зручні для швидкого з’єднання з двигунами або вихідними валами.

Крім того, Raydafon може виконувати нестандартні налаштування згідно з кресленнями розміру редуктора замовника, щоб переконатися, що черв’ячний висув, положення монтажного отвору, кількість зубів та інші параметри відповідають оригінальній машині один за одним, щоб досягти безперебійної заміни. Для обладнання, яке потребує компактної установки або спеціального кута позиціонування (наприклад, роботи, пакувальні машини, підйомні платформи тощо), ми також можемо надати рішення для малого об’єму з високою точністю спрямованості. Усі виготовлені на замовлення продукти будуть перевірені на обкатку та точки контакту перед виходом із заводу, щоб переконатися, що під час фактичного процесу складання немає перешкод і ненормального шуму.

Якщо обладнання, яке ви використовуєте, належить до наведених вище поширених моделей редукторів або є креслення та зразки для довідки, ми можемо швидко надати відповідні рішення та пропозиції щодо вибору після підтвердження інтерфейсу, заощадивши ваш час на розробку та налагодження. Ласкаво просимо, щоб задовольнити ваші потреби, і ми виберемо для вас найбільш підходящу черв’ячну передачу та черв’ячний вал.

Чи має черв'ячна передача функцію самоблокування? Під яким кутом чи навантаженням ефект найкращий?

Завдяки своєму унікальному методу зачеплення черв’ячна передача природно має певну здатність до самоблокування. Ключ до цього ефекту самоблокування полягає в "куті випередження черв'яка" - простіше кажучи, це кут нахилу спіралі черв'яка. Коли кут випередження менше 5°, навантаження не може змусити черв'як обертатися в протилежному напрямку без зовнішньої сили, таким чином досягаючи механічного самоблокування. Це дуже корисно для деякого обладнання, яке потребує запобігання реверсу, наприклад гальмівних механізмів ліфта, підйомних платформ сцени, приводів клапанів тощо, щоб забезпечити автоматичне блокування обладнання, коли живлення вимкнено або припиняє працювати, щоб уникнути ковзання чи несправності.

Однак, чим сильніша здатність самоблокування, тим вона краще. Вона взаємно обмежена ефективністю. Чим менший кут випередження, тим сильніше самоблокування, але ефективність передачі також буде відносно знижена; хоча черв'як із кутом нахилу більше 7° ефективний, його здатність до самоблокування буде значно знижена. У практичних застосуваннях Raydafon зазвичай рекомендує клієнтам робити збалансований вибір на основі сценарію використання. Наприклад, на обладнанні з великими вертикальними навантаженнями та високими вимогами до безпеки (таких як гідравлічні підйомні системи) для посилення ефекту самоблокування можна використовувати черв’ячну конструкцію з однією головкою з малим виведенням. Для механізмів автоматизації, які вимагають частого запуску та зупинки, краще використовувати черв’яки з кількома головками та великим свинцем для підвищення ефективності передачі.

вчерв'ячна передача і черв'ячний валлінійка продуктів Raydafon, стандартні серії з самоблокуванням, високоефективним контролем і низьким люфтом, розроблені для різних умов роботи. Деякі моделі також підтримують структуру з подвійним проводом для регулювання зворотного зазору для забезпечення більш розумної відповідності між самоблокуванням і чутливістю відгуку. Якщо вам потрібні детальні пропозиції щодо вибору або дані випробувань, будь ласка, зверніться до нашої інженерно-технічної команди.
