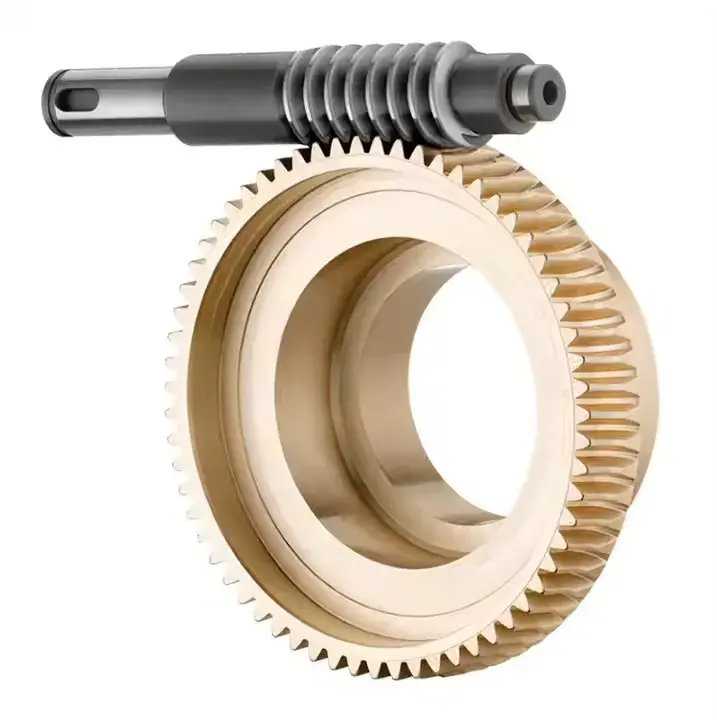

Латунне черв'ячне колесо
  • Латунне черв'ячне колесоЛатунне черв'ячне колесо
  • Латунне черв'ячне колесоЛатунне черв'ячне колесо

Латунне черв'ячне колесо

Raydafon є китайським виробником комплектного обладнання та постачальником латунних черв’ячних коліс для приводів черв’ячних передач у машинобудуванні, металургійному обладнанні, медичних приладах, суднобудуванні та автоматизованому складі. Стандартне виробництво використовує олов'яну бронзу ZCuSn10Pb1, твердість HB≥80, зносостійкість приблизно на 30% вище, ніж у звичайної латуні. Зубчасте колесо обробляється за допомогою п’яти точних етапів — лиття, чорнове точіння, тонке точіння, фрезерування та шліфування — досягаючи шорсткості поверхні зубів Ra≤1,6 мкм і похибки зачеплення менше 0,05 мм із відповідним черв’яком. Ефективність трансмісії приблизно на 15% вища, ніж національний стандарт, а самозмащувальна продуктивність зменшує залежність від масла. Тест безперервної роботи протягом 5000 годин показує швидкість зносу нижче 0,01 мм за 100 годин. Стандартна проба: модуль 0,5, 20 зубів, діаметр зубів 11,2 мм, висота 12 мм, зовнішній діаметр 11 мм, отвір 4 мм, маса 16 г. Підтримуються індивідуальний модуль, кількість зубів, зовнішній діаметр від 50 мм до 300 мм і марка матеріалу. Доставка становить близько 15 днів для стандартних замовлень. Надішліть креслення, клас матеріалу, кількість і порт призначення для швидкої пропозиції.
Китайський виробник латунних черв'ячних коліс OEM

Виробник латунних черв'ячних коліс для черв'ячних передач в інженерному, медичному та суднобудівному обладнанні

Raydafon є китайським прямим виробником і постачальником латунних черв’ячних коліс. Для цього латунного черв’ячного колеса використовується олов’яна бронза ZCuSn10Pb1 із твердістю HB≥80 і зносостійкістю приблизно на 30% вищою, ніж у звичайної латуні. Він обробляється за допомогою п’яти етапів точності — лиття, чорнове точіння, тонке точіння, фрезерування та шліфування — досягаючи шорсткості поверхні зуба Ra≤1,6 мкм і похибки зачеплення менше 0,05 мм із відповідним черв’яком. Ефективність трансмісії приблизно на 15% вища за національний стандарт, а тест безперервної роботи протягом 5000 годин показує швидкість зносу нижче 0,01 мм за 100 годин. Застосування включають поворот екскаватора, підйом навантажувача, роликову передачу прокатного стану, поворотні рами комп’ютерного томографа, регулювання стоматологічного крісла, поворот палубного крана та автоматизовані складські штабелери. Підтримується індивідуальний модуль, кількість зубів і зовнішній діаметр від 50 мм до 300 мм. Надішліть креслення, клас матеріалу, кількість і порт призначення, щоб запитати пропозицію.

HB≥80Твердість
Ra≤1,6 мкмПоверхня зуба
<0,05 ммПомилка сітки
+15%Ефективність проти національного стандарту
15 днівСтандартна доставка

Переваги матеріалу, точності та самозмащення

Raydafon виробляє це латунне черв’ячне колесо з олов’яної бронзи ZCuSn10Pb1. У порівнянні зі звичайною латунню цей сплав має вищу твердість, кращу зносостійкість і більш стабільну роботу під постійним навантаженням. П'ятиетапний виробничий процес контролює як геометрію зубів, так і обробку поверхні, що важливо для гладкого зачеплення з черв'ячним валом.

Крок 1 — Кастинг

Олов'яна бронза ZCuSn10Pb1 відливається в заготовки з контрольованою зернистою структурою для стабільної твердості.

Крок 2 — Чорнове та тонке точіння

Зовнішній діаметр, отвір, крок і грані повертаються до допуску перед нарізанням зубчастих коліс.

Крок 3 — Фрезерування

Профіль гвинтового зуба нарізаний відповідно до валу черв’яка, кількість зубів і модуль контролюються за кресленням.

Крок 4 — Шліфування

Поверхня зуба шліфується до Ra≤1,6 мкм, а похибка зачеплення з черв’яком не перевищує 0,05 мм.

Крок 5 — Перевірка та пакування

Перевіряються твердість, розмір і сітка. Перед пакуванням наноситься антикорозійне масло і захисна плівка.

Для покупців, які шукають відповідні деталі для передач і трансмісії, перегляньте повний описPrecision Gearкатегорія, вЧерв'ячна передача і черв'ячний валсторінку таДуплексна черв'ячна передачасторінку.

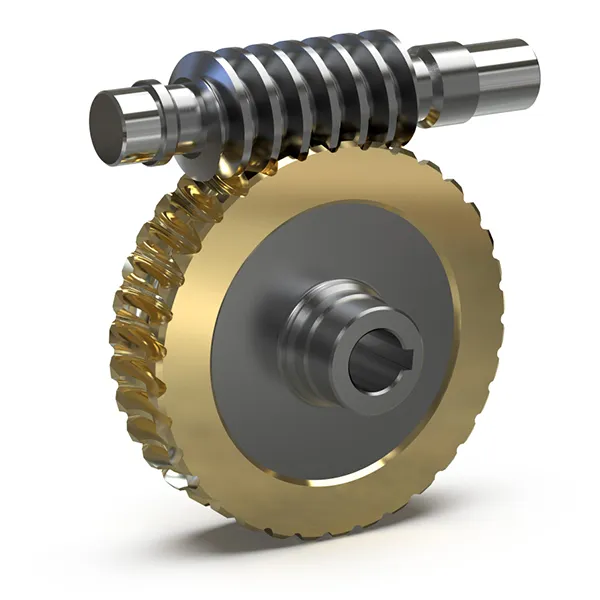

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Черв'ячне колесо з латуні, виготовлене з олов'яної бронзи ZCuSn10Pb1

Стандартні характеристики та розміри

У таблицях нижче наведено специфікації стандартних зразків, розмір черв’ячного колеса та відповідний розмір вала черв’ячної передачі. Спеціальний модуль, кількість зубів, зовнішній діаметр від 50 мм до 300 мм, отвір і клас матеріалу підтримуються для OEM-проектів.

Стандартні характеристики

Пункт Значення
матеріал Латунь (ZCuSn10Pb1 олов'яна бронза)
колір Жовтий
Модуль 0.5
вага 16 г

Розмір черв'ячного колеса

Пункт Значення
Зуби 20
Діаметр зубів 11,2 мм
Висота 12 мм / 0,47 дюйма
Зовнішній діаметр 11 мм / 0,43 дюйма
Діаметр отвору 4 мм / 0,16 дюйма
Розмір кроку 9 × 7 мм / 0,35 × 0,27 дюйма (діаметр × висота)
Габаритний розмір 12 × 11 × 4 мм / 0,47 × 0,39 × 0,12 дюйма (В × зовнішній діаметр × внутрішній)

Розмір вала черв'ячної передачі

Пункт Значення
Висота 20 мм / 0,79 дюйма
Зовнішній діаметр 9,8 мм / 0,39 дюйма
Внутрішній діаметр 3,17 мм / 0,12 дюйма
Розмір 20 × 9,8 × 3,17 мм / 0,79 × 0,39 × 0,12 дюйма (В × зовнішній діаметр × внутрішній)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Посилання на розміри для стандартного латунного черв'ячного колеса

Застосування в машинобудуванні, медичному обладнанні та суднобудуванні

Інженерна техніка

Поворотні механізми екскаватора покладаються на нього, щоб справлятися з великим крутним моментом і забезпечити плавний запуск і зупинку поворотної платформи в брудних умовах. Системи підйому вилкових навантажувачів використовують його для точного підйому 3-тонних вантажів без тряски.

Металургійне обладнання

Роликова передача прокатного стану підтримує стабільну роботу при 250°C, підтримуючи рівномірну товщину сталевого листа. Пристрої для нахилу сталевого носика використовують властивості самозмащення, щоб уникнути забруднення розплавленої сталі маслом.

Медичне обладнання

Обертові рамки КТ-сканера працюють нижче 45 дБ завдяки цьому латунному черв’ячному колесу, яке підтримує чітке зображення. Регулювання стоматологічного крісла забезпечує точність підйому та опускання 0,5 мм.

Суднобудування

Механізми повороту палубного крана стійкі до корозії від соляного бризки та не ковзають після 500 годин випробування соляним туманом. Суднові рульові системи забезпечують точне керування напрямком за вітру та хвиль.

Автоматизоване складування

Системи підйому штабелера здійснюють 20 дій за хвилину з похибкою позиціонування не більше 1 мм. Пристрої керування сортувальною лінією справляються зі швидкісними змінами напрямку без застрявання пакетів.

Текстиль і упаковка

Текстильне та пакувальне обладнання має переваги завдяки стабільній передачі енергії, самозмазуванню та зменшеному споживанню енергії під час тривалих безперервних змін.

Для відповідних компонентів трансмісії перегляньтеГвинтова передачакатегорія таКонічна шестернясторінку.

Докази якості, тестування та підтримка експорту

Рекорди матеріалу та твердості

Олов'яна бронза ZCuSn10Pb1, твердість HB≥80 і записи про термічну обробку або лиття можуть бути надані разом з масовими поставками.

Перевірка профілю зубів і розмірів

Модуль, кількість зубів, діаметр зубів, зовнішній діаметр, розміри отвору та кроку перевіряються відповідно до замовленого креслення або зразка.

Перевірка сітки та шуму

Кожна партія перевіряється на похибку сітки нижче 0,05 мм із відповідним черв'яком, плавним обертанням і низьким шумом при роботі.

Експортна упаковка

Шестерні заповнені антикорозійним маслом і захисною плівкою. Оптові замовлення можна розмістити на палетах і зв’язати для морських, авіаперевезень або експрес-доставки.

Індивідуальний процес замовлення OEM

Крок 01 Надішліть деталі заявки

Укажіть модуль, кількість зубів, зовнішній діаметр, отвір, розмір кроку, клас матеріалу, кількість і порт призначення.

Крок 02 Огляд малюнка або зразка

Raydafon переглядає креслення OEM або фізичний зразок і підтверджує специфікації та вибір матеріалу.

Крок 03 Зразок і затвердження

Для індивідуальних проектів Raydafon виготовляє зразок для підтвердження покупця перед масовим виробництвом.

Крок 04 Виготовлення та пропозиція

Після затвердження Raydafon надає цінову пропозицію FOB Нінбо, графік виробництва та деталі упаковки.

Часті запитання

Що таке латунне черв'ячне колесо?

Латунне черв’ячне колесо — це частина колеса черв’ячної передачі, яка входить у зачеплення з черв’ячним валом для передачі руху та крутного моменту під кутом 90°. Використовуються латунні та бронзові сплави, тому що вони забезпечують низьке тертя, хорошу зносостійкість і самозмащувальні властивості в поєднанні з черв’яком із загартованої сталі.

Який матеріал використовує Raydafon?

У стандартному виробництві Raydafon використовується олов’яна бронза ZCuSn10Pb1 з твердістю HB≥80 і зносостійкістю приблизно на 30% вище, ніж у звичайної латуні. За запитом можна використовувати інші сорти бронзи або латуні залежно від навантаження, швидкості та середовища.

Якої точності та ефективності можна досягти?

Зубчасте колесо обробляється за допомогою п’яти точних етапів — лиття, чорнове точіння, тонке точіння, фрезерування та шліфування — досягаючи шорсткості поверхні зубів Ra≤1,6 мкм і похибки зачеплення менше 0,05 мм із відповідним черв’яком. Ефективність трансмісії приблизно на 15% вища за національний стандарт, а тест безперервної роботи протягом 5000 годин показує швидкість зносу нижче 0,01 мм за 100 годин.

Який стандартний розмір вибірки?

Стандартна проба: модуль 0,5, 20 зубів, діаметр зубів 11,2 мм, висота 12 мм, зовнішній діаметр 11 мм, отвір 4 мм, маса 16 г. Відповідний вал черв'ячної передачі: висота 20 мм, зовнішній діаметр 9,8 мм, внутрішній діаметр 3,17 мм. Підтримуються індивідуальний модуль, кількість зубів, зовнішній діаметр 50-300 мм і отвір.

Які основні програми?

Застосування включають поворотні механізми екскаваторів, системи підйому вилкових навантажувачів, роликові трансмісії прокатних станів, пристрої для нахилу сталевих носиків, поворотні рами комп’ютерного томографа, регулювання стоматологічного крісла, поворот палубного крана, системи рульового управління судном, автоматизовані складські штабелери та пристрої керування сортувальною лінією.

Яка інформація потрібна для пропозиції?

Надішліть креслення або деталі зразка, модуль, номер зубів, зовнішній діаметр, отвір, клас матеріалу, кількість і порт призначення. Raydafon відповість із пропозицією FOB Нінбо та терміном виконання.

Який час доставки?

Стандартні замовлення відправляються приблизно через 15 днів після підтвердження замовлення. Індивідуальні або оптові замовлення залежать від складності малюнка та кількості. Raydafon надає оновлений графік після затвердження креслень.

Готові придбати нестандартні латунні черв’ячні колеса?

Надішліть свій креслення або деталі зразка, модуль, номер зубів, зовнішній діаметр, отвір, клас матеріалу, кількість замовлення та порт призначення. Raydafon підтвердить специфікацію, виготовить зразок, якщо потрібно, а потім надасть цінову пропозицію FOB Ningbo із часом виконання та деталями упаковки.
