Чому довжина ходу є критичною при виборі гідравлічного циліндра?

Під час вибору гідравлічного циліндра для будь-якого важкого застосування — будь то будівельне обладнання, сільськогосподарська техніка чи промислова автоматизація — один параметр стоїть над іншими щодо продуктивності, безпеки та довговічності:довжина ходу. Довжина ходу визначає не тільки те, наскільки циліндр може висунутися або втягнутися, але також впливає на конфігурацію кріплення, опір прогину штока, термін служби ущільнення та загальну стабільність системи. Вибір неправильної довжини ходу може призвести до катастрофічної механічної несправності, дорогого простою або неефективної роботи. У цьому вичерпному посібнику ми використовуємо два десятиліття досвіду промисловості, щоб пояснити, чому довжина ходу є наріжним каменем вибору гідравлічного циліндра та як прийняти обґрунтоване рішення відповідно до ваших потреб.

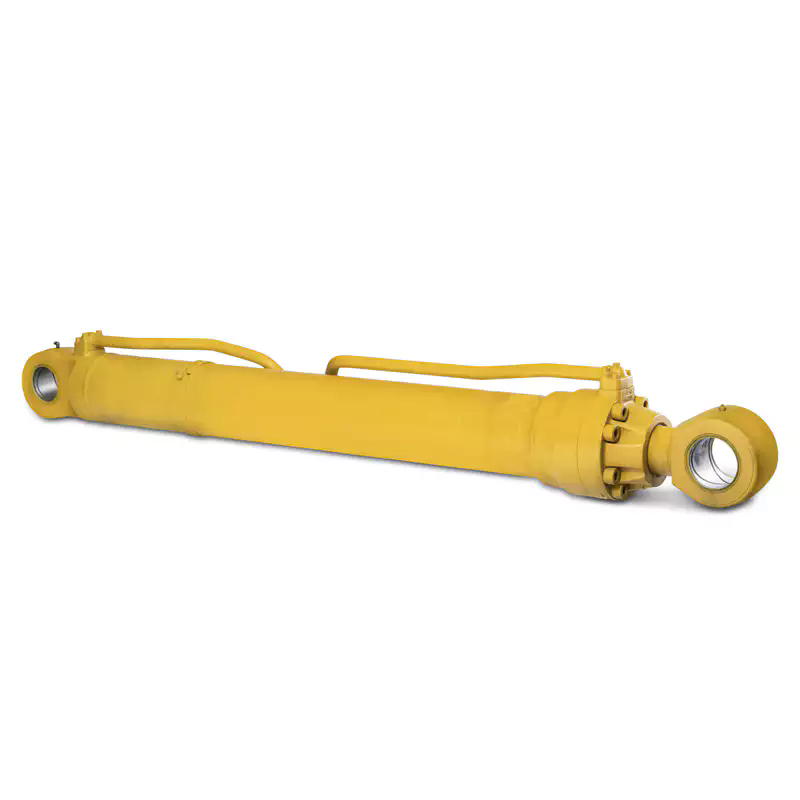

Як лідер у сфері рідинних електроживлень,Raydafon Technology Group Co., Limitedрозробив і поставив тисячі нестандартнихГідравлічний циліндрпідрозділів по всьому світу. Наша фабрика дотримується суворих стандартів ISO, гарантуючи, що хід кожного циліндра оптимізований для реальних умов. Незалежно від того, замінюєте ви існуючий блок чи проектуєте нову систему, розуміння критичної природи довжини ходу позбавить вас від вузьких місць продуктивності та неочікуваних витрат на ремонт. Давайте глибше зануримося в механіку, параметри та практичні міркування, які роблять довжину ходу вирішальним фактором.

Що визначає довжину ходу і чому вона визначає продуктивність гідравлічного циліндра?

Довжина ходу - це загальна відстань, яку проходить поршневий шток від повністю втягнутого (закритого) до повністю висунутого (відкритого) положення. Хоча визначення здається простим, його вплив поширюється на всі операційні аспекти aГідравлічний циліндр. За 20 років роботи з важкою технікою та спеціальними системами приводу я був свідком незліченних ситуацій, коли, здавалося б, незначна невідповідність довжини ходу спричиняла серйозні збої. наRaydafon Technology Group Co., Limited, наша команда інженерів розглядає довжину ходу як центральну опору, навколо якої спроектовано весь циліндр. Нижче ми пояснюємо, чому цей параметр не підлягає обговоренню.

По-перше, довжина гребка безпосередньо визначає корисний діапазон руху. Якщо хід занадто короткий, обладнання не може досягти необхідних положень; якщо занадто довго, це призводить до переміщення, потенційних внутрішніх зіткнень і підвищеного ризику прогину штока під час стиснення. Крім того, довжина ходу впливає на динаміку ущільнення. Довші ходи вимагають більш точного вирівнювання, щоб запобігти нерівномірному зносу ущільнень поршня та підшипників штока. Наша фабрика задокументувала, що циліндри з оптимізованим співвідношенням робочого ходу до діаметра отвору мають на 40% довший термін служби ущільнення порівняно з стандартними невідповідними блоками.

Критичні фактори, пов'язані з довжиною ходу

• Поріг прогину штанги:Чим довший хід, тим вище ймовірність невдалого завантаження колони. Інженери повинні розрахувати критичне навантаження Ейлера на основі довжини ходу, діаметра стрижня та способу монтажу.
• Цілісність ущільнення:Подовжені ходи збільшують шлях контакту між штоком і ущільненнями. Наша фабрика використовує передові поліуретанові ущільнювачі, які витримують довші ходи, зберігаючи при цьому нульовий витік під час високих циклів.
• Направляюча та довжина опори:Довші ходи вимагають більш довгих опорних поверхонь, щоб запобігти пошкодженню бічних сил циліндра.Raydafon Technology Group Co., Limitedвключає міцні кришки підшипників для обробки ударів до 3000 мм без відхилення.
• Обмеження простору для монтажу:Довжина ходу визначає довжину втягнутої та розширеної довжини. Багато клієнтів не звертають уваги на те, що довжина втягнутого пристрою повинна відповідати рамам машини. Наша команда дизайнерів завжди виконує 3D перевірки на перешкоди.

З точки зору продуктивності, правильна довжина ходу гарантує, що гідравлічний циліндр працює в заданому діапазоні тиску. Збільшений хід може ввести додатковий об’єм гідравлічної рідини, зменшуючи час реакції системи. І навпаки, малий хід створює механічні обмеження. У системах із високим циклом, таких як гальмівний прес або транспортування матеріалів, довжина ходу навіть впливає на енергоефективність. Наприклад, збільшення ходу на 50 мм, ніж вимагається, може збільшити час циклу на 15%, що безпосередньо вплине на продуктивність. Тому, перш ніж вказати циліндр, ми вRaydafon Technology Group Co., Limitedзавжди відображайте весь кінематичний профіль машини, щоб точно відповідати довжині ходу.

Як довжина ходу впливає на стабільність монтажу та опір вигину?

Стабільність монтажу часто є найбільш недооціненим наслідком неправильного розрахунку довжини ходу. Спосіб кріплення гідравлічного циліндра — будь то скоба, цапфа, фланець або виступ — взаємодіє зі збільшеною довжиною ходу, створюючи моменти та бічні навантаження. У нашій заводській випробувальній лабораторії ми порівняли циліндри з однаковим діаметром, але різним ходом за умов бічного навантаження. Результати незмінно показують, що коли довжина ходу збільшується понад рекомендоване співвідношення (співвідношення хід ходу до діаметру > 8:1 для стандартних циліндрів тяги), циліндр стає вразливим до вигину та поломки кріплення. Розглянемо цей зв’язок докладніше.

Коли циліндр висувається, довжина стрижня без підтримки зростає, змушуючи його діяти як колона під дією сили стиснення. Якщо довжина ходу є надмірною відносно діаметра стрижня, навіть помірні навантаження можуть призвести до постійного вигину або катастрофічної поломки. Ось чомуRaydafon Technology Group Co., Limitedзавжди рекомендує розраховувати критичне навантаження на вигин за допомогою промислових формул. Для мобільних застосувань, таких як самоскиди або екскаватори, де ударні навантаження є звичайним явищем, ми часто збільшуємо діаметр стрижня або встановлюємо стопорні труби, щоб ефективно зменшити довжину без підтримки без зміни довжини ходу.

Ключові параметри стабільності, на які впливає довжина ходу

• Міцність колони:Формула прогину Ейлера (Pcr = π²EI / (KL)²) показує, що критичне навантаження зменшується з квадратом довжини ходу. Збільшення ходу на 20% зменшує опір вигину приблизно на 30%.
• Монтажна концентрація напруги:Довгі рухи підсилюють силу важеля на монтажні кронштейни, шпильки та болти. Наша фабрика використовує аналіз кінцевих елементів (FEA) для посилення точок кріплення, коли хід перевищує 1,5 метра.
• Прогин під навантаженням:Подовжені ходи призводять до більшого прогину штока, прискорюючи знос ущільнення та викликаючи нерівномірне вирівнювання поршня. Ми вирішуємо це, використовуючи індукційно загартовані хромовані стрижні, які стійкі до згинання.
• Керівна точність:Для довгохідних циліндрів наш виробничий процес включає наддовгі бронзові підшипники для рівномірного розподілу радіальних навантажень. Ця філософія дизайну є стандартною для всіхГідравлічний циліндрмоделі, які ми виготовляємо.

З практичної точки зору, наша команда замінила численні циліндри конкурентів, які вийшли з ладу через викривлення при довжині ходу всього 800 мм, але на занижені стрижні. В одному проекті компактора для сміття ми сконструювали циліндр з довжиною ходу 1800 мм, використовуючи стрижень діаметром 100 мм і спеціальну упорну трубку для зменшення довжини без підтримки. Результатом стало збільшення терміну служби на 300% у порівнянні з попередніми агрегатами. Це демонструє, що довжина ходу — це не лише габаритні характеристики, а критичне інженерне рішення для безпеки. Для будь-якого важкого монтажу консультації з фахівцями, такими якRaydafon Technology Group Co., Limitedгарантує, що ваш гідравлічний циліндр витримує як статичні, так і динамічні навантаження протягом усього діапазону ходу.

Чому налаштування довжини штриха покращує загальну ефективність системи?

Незважаючи на те, що стандартна довжина ходу широко доступна, налаштування ходу відповідно до конкретного застосування відкриває значне підвищення ефективності. Протягом десятиліть моїх консультацій у гірничодобувній, будівельній та сільськогосподарській галузях я бачив, що універсальні циліндри часто поступаються швидкістю, споживанням енергії та структурною інтеграцією. наRaydafon Technology Group Co., Limited, ми виступаємо за оптимізацію довжини ходу, оскільки вона безпосередньо узгоджує кінематику приводу з робочим циклом машини. Ось як точне налаштування підвищує ефективність системи.

По-перше, спеціальна довжина ходу усуває мертвий хід. Стандартні циліндри можуть мати додатковий хід, який ніколи не використовується, але циліндр все одно потребує повного об’єму гідравлічної рідини для кожного циклу. Ця втрачена потужність збільшує навантаження на насос і втрату енергії. Вказуючи точну необхідну довжину ходу, наша фабрика зменшує внутрішній об’єм рідини, забезпечуючи швидший час відгуку та нижчі робочі температури. У нещодавньому випадку з автоматизованою пресовою лінією ми скоротили довжину ходу на 70 мм порівняно із стандартним варіантом, що призвело до 12% швидшого циклу та 8% меншого споживання гідравлічної оливи.

Ефективні переваги налаштування обведення

• Знижений перепад тиску:Менша довжина ходу означає коротший шлях рідини всередині циліндра, що зменшує втрати тиску та покращує реакцію приводу.
• Компактна конструкція машини:За допомогою точної довжини ходу рами машини можна зменшити, зменшуючи витрати на матеріали та загальну вагу. Наша фабрика співпрацює з виробниками комплектного обладнання для бездоганної інтеграції циліндрів.
• Нижчі витрати на технічне обслуговування:Правильна довжина ходу мінімізує бічне навантаження та напругу ущільнення, зменшуючи незаплановані простої. Наші власні дані показують, що частота технічного обслуговування циліндрів зі спеціальним ходом на 30% менша.
• Оптимізована ефективність амортизації:Коли довжина ходу відома точно, ми можемо розробити внутрішні подушки, які плавно сповільнюють поршень, зменшуючи удар і шум у кінці ходу.

Крім того, налаштована довжина ходу дає нам змогу включати розширені функції, такі як інтегровані датчики положення або механізми блокування, без виступаючих компонентів. Наприклад, у підйомних платформах точність довжини ходу гарантує, що платформа досягне точної робочої висоти без надмірного висування. Наша фабрика використовує обробку з ЧПК для досягнення допуску ходу ±0,5 мм, що гарантує повторюваність у критично важливих додатках позиціонування. Зрештою, налаштування перетворюється на загальнеГідравлічний циліндру відповідний за продуктивністю компонент, що підвищує ефективність усієї гідравлічної системи. Коли ви співпрацюєте зRaydafon Technology Group Co., Limited, ви отримуєте оптимізацію довжини ходу, підкріплену ретельними інженерними розрахунками та перевіркою в реальному світі.

Основні параметри гідравлічного циліндра: розмір отвору, діаметр штока та кореляція ходу

Розуміння зв’язку між довжиною ходу та іншими критичними параметрами забезпечує збалансовану конструкцію. Нижче наведено детальну таблицю, яка демонструє, як це зробитиRaydafon Technology Group Co., Limitedстандартизує йогоГідравлічний циліндрдіапазон, який ілюструє рекомендовані межі ходу на основі діаметрів отвору та штока для оптимальної продуктивності та безпеки. Дані отримано з інженерних інструкцій нашого заводу та ретельних польових випробувань.

Наша фабрика підкреслює, що ці цінності є відправними; для ходів, що перевищують ці межі, ми включаємо додаткові конструктивні особливості, такі як більші діаметри стрижнів, посилені підшипники або телескопічні конфігурації. Крім того, орієнтація монтажу (горизонтальна або вертикальна) впливає на допустиму довжину ходу, оскільки вертикальні циліндри мають менший ризик вигину, але вимагають ретельного розгляду падіння поршня. коженГідравлічний циліндрвідRaydafon Technology Group Co., Limitedсупроводжується детальною специфікацією, де довжина ходу співвідноситься з розрахованою максимальною вантажопідйомністю. Ми також пропонуємо звіти аналізу кінцевих елементів для критичних застосувань, щоб забезпечити абсолютну надійність.

Інші параметри, що залежать від довжини штриха

• Тип кріплення циліндра:Кріплення на цапфах забезпечують більший хід порівняно з кріпленнями з фланцем завдяки кращому розподілу навантаження.
• Робочий тиск:Більш високий тиск (до 350 бар) вимагає коротших ходів або більшого діаметру стрижня, щоб уникнути викривлення.
• Матеріал ущільнення:Для ходу довжиною понад 1200 мм ми використовуємо спеціалізовані ущільнювачі з PTFE для підтримки низького тертя та запобігання екструзії.
• Діапазон температур:Екстремальні температури можуть вплинути на розширення стрижня; довші штрихи вимагають компенсації теплового зростання.

Звертаючись до таблиці та цих взаємозалежних параметрів, інженери можуть з упевненістю вибрати або замовити циліндр, який збалансує довжину ходу з розміром отвору та міцністю штока.Raydafon Technology Group Co., Limitedпідтримує широкий асортимент компонентів, що дозволяє нам створювати циліндри з індивідуальною довжиною ходу без тривалого часу виконання. Ця гнучкість гарантує, що ви отримаєте точно розроблене рішення, яке максимізує як продуктивність, так і економічну ефективність.

Підсумок і заключні рекомендації

Довжина ходу - це набагато більше, ніж простий розмір ходу; це наріжний камінь функціональності, безпеки та ефективності гідравлічного циліндра. У цьому посібнику ми досліджували, як довжина ходу впливає на опір вигину, стабільність монтажу, довговічність ущільнення, реакцію системи та загальну конструкцію машини. Вибір правильної довжини ходу — будь то шляхом ретельного вибору готових виробів або спеціального проектування — безпосередньо призводить до скорочення часу простою, зниження загальної вартості володіння та підвищення безпеки експлуатації. наRaydafon Technology Group Co., Limited, підхід нашої фабрики поєднує передові інструменти моделювання, матеріалознавство та десятиліття практичного досвіду для виробництва гідравлічних циліндрів, які чудово працюють у найвимогливіших умовах.

Для будь-якого нового проекту або модернізації ми рекомендуємо починати з комплексного аналізу кінематичних вимог додатка, профілів навантаження та монтажних обмежень. Наша команда інженерів готова допомогти вам визначити ідеальну довжину ходу та відповідні параметри. Не дозволяйте довжині ходу бути запізнілою думкою — співпрацюйте з виробником, який розглядає її як важливу змінну конструкції. контактRaydafon Technology Group Co., Limitedсьогодні, щоб обговорити ваші вимоги до гідравлічних циліндрів і запросити індивідуальну пропозицію. Наша заводська гарантія та глобальна мережа підтримки гарантують, що ваше обладнання працює на піку, цикл за циклом.

Поширені запитання про вибір довжини штриха
