Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Сільськогосподарські приводні системи Raydafon

Виробник сільськогосподарської коробки передач для ротаційних фрез, косарок, сівалок і кормозмішувачів

Raydafon виготовляє сільськогосподарські коробки передач для знарядь, які фактично виконують роботу: фрези, мотокоси, газонокосарки, розкидачі добрив, сівалки, кормозмішувачі TMR і прес-підбирачі. Кожна одиниця виробляється на нашій власній фабриці, від лиття корпусу та нарізання зубчастих коліс до термічної обробки, складання та обкатки, відповідно до системи якості ISO 9001.

До нас приходять покупці з характеристикою ВВП трактора, кресленням агрегату, зразком коробки передач, що вийшла з ладу, або просто в робочому стані. Ми підтверджуємо співвідношення, клас крутного моменту, інтерфейс входу/виводу та орієнтацію корпусу, а потім виготовляємо відповідно до цієї специфікації.

100–2000 Н·мДіапазон вихідного моменту
540 / 1000 об / хвСтандартний вхід PTO
96%+ККД передачі
15 днівЧас виконання зразка
Огляд продукту

Що виробляє Райдафон

Raydafon спеціалізується на сільськогосподарських системах передачі передач. Поточний асортимент охоплює коробки передач газонокосарок, коробки передач мотовила (коробки передач для подрібнювачів трави з боковим розташуванням), коробки передач роторних фрез, редуктори косарок і спеціальні коробки передач для добрив і посівної техніки. Кожна форма корпусу, набір передач і вихідний фланець розроблені відповідно до конкретних робочих умов обладнання, а не скопійовані з загального каталогу.

  • Компактний корпус, стабільна трансмісія— косозубі або прямозубі шестерні з високоякісної легованої сталі, низький рівень шуму при роботі, мінімальна вібрація, триваліший механічний термін служби.
  • Високий крутний момент для важких умов— велика модульна конструкція із загартованими поверхнями зубів, придатна для важких навантажень, слизьких, пилових ґрунтів: густої трави, узлісся, схилів і гравію.
  • Кілька інтерфейсів кріплення— стандартний вхід ВВП (1-3/8" Z6 / Z21) з діапазоном форм вихідних фланців для різних моделей знарядь.
  • Конструкція, що не потребує обслуговування— оптимізоване внутрішнє змащення з віконцем рівня масла та сапуном, що зменшує частоту щоденного обслуговування.
  • Повна підтримка налаштування— Послуги OEM та ODM щодо співвідношення, напрямку монтажу, форми входу/виходу та конструкції корпусу. Зразки доставляються протягом 15 днів.

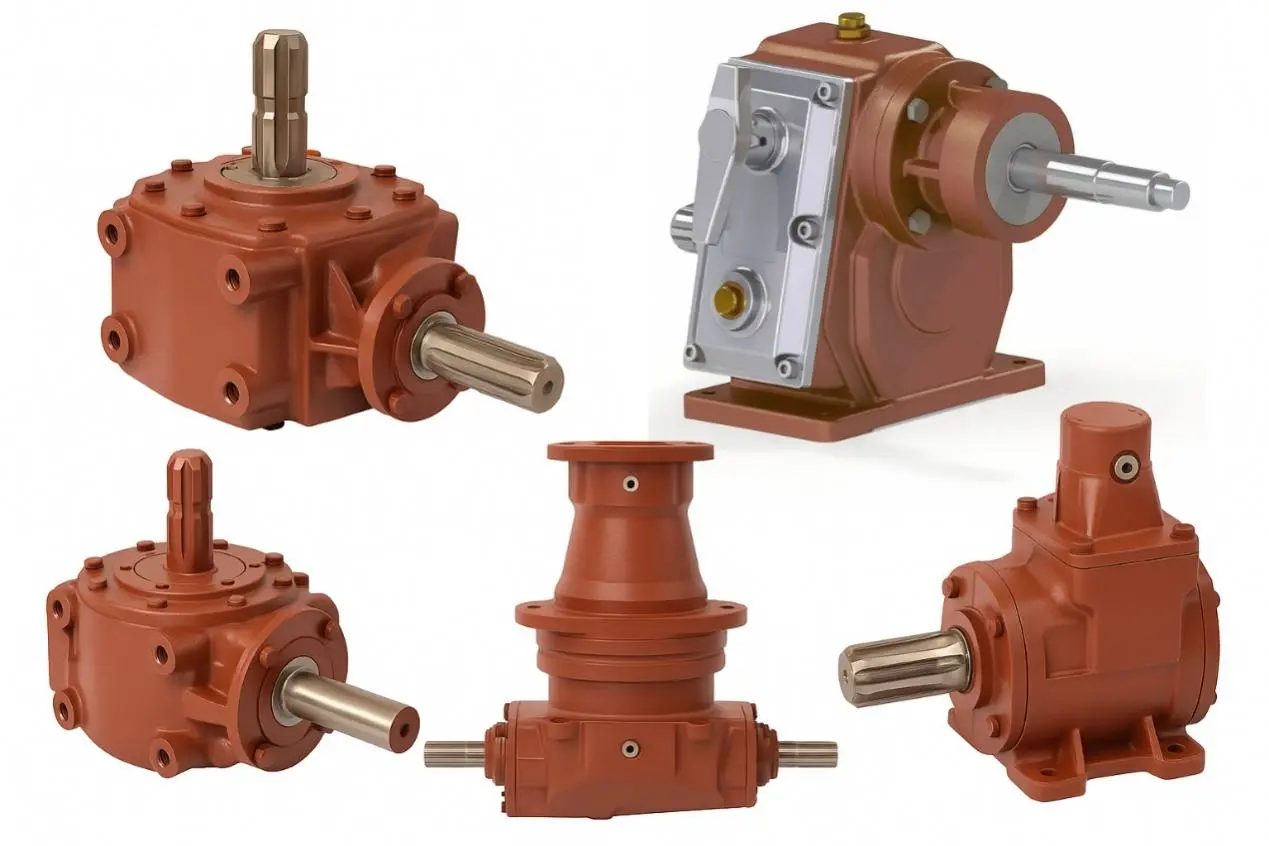

Agricultural gearbox manufactured by Raydafon
Асортимент сільськогосподарських редукторів Raydafon — корпуси, відлиті та оброблені власними силами, редуктори виготовляються та піддаються термічній обробці на місці.

Продукція Raydafon широко використовується на малих і середніх тракторах, навісних сільськогосподарських знаряддях, особливо на сільськогосподарському обладнанні високої специфікації для європейського та американського ринків. Пристрої знаходяться в експлуатації в Німеччині, Італії, Сполучених Штатах і Бразилії з місцевими брендами та великими OEM-виробниками. Ми постачаємо як окремі одиниці, так і серійне виробництво та довгострокові угоди про постачання.

Крім сільськогосподарських коробок передач, Raydafon виготовляє в тому числі деталі точних трансмісійпластикові шестерні, конічні шестерніігвинтові передачідля промислової автоматизації, харчового обладнання та медичного обладнання, тому кілька допоміжних компонентів можна отримати від одного постачальника.

Керівництво по вибору

Як вибрати сільськогосподарську коробку передач, яка підходить для роботи

Ціна та зовнішній вигляд є неправильними відправними точками. Від того, чи прослужить коробка передач сезон чи десятиліття, залежить те, наскільки добре вона підходить до навісного обладнання, трактора та ґрунту, на якому працює. Наведені нижче чотири критерії охоплюють питання, які наші інженери ставлять майже під час кожного запиту.

  1. Спочатку підтвердьте тип програми Категорія реалізації керує всім дизайном. Редуктори газонокосарки потребують високої швидкості роботи та стійкості до ударів. Коробки передач румпеля та роторного румпеля підкреслюють потужність крутного моменту та міцність конструкції. Сівалки та обприскувачі використовують легші конструкції з вищими вимогами до ефективності трансмісії та зручності обслуговування.
  2. Зіставте параметри кріплення та приводу Вхідна швидкість і вихідний коефіцієнт повинні відповідати ВВП трактора. Діаметр вхідного та вихідного валу та тип з’єднання мають бути сумісні з існуючим інтерфейсом ВВП. Відстань між монтажними отворами та напрямок установки повинні забезпечувати чітке прилягання до рами обладнання. Необхідно перевірити напрямок обертання, щоб уникнути руху інструменту назад.
  3. Перевірте матеріал і обробку У якісних сільськогосподарських коробках передач використовуються корпуси з ковкого чавуну з внутрішніми шестернями з легованої сталі, такої як 20CrMnTi, науглерожені та загартовані для зносостійкості. У запилених або брудних умовах роботи ущільнювальна конструкція повинна бути спеціально посилена, щоб запобігти витіканню мастила та потраплянню піску.
  4. Перевірте здатність крутного моменту Перевірте максимальний вихідний крутний момент коробки передач у порівнянні з фактичним навантаженням на обладнання, особливо під час операцій із високим навантаженням, таких як глибока обробка та стрижка важкої трави. Слід вибирати потужні коробки передач, а не більш легкі агрегати, які будуть нагріватися і рано виходити з ладу.
  5. Враховуйте справність Сільськогосподарська техніка безперервно працює на відкритому повітрі. Коробку передач із віконцем для спостереження за рівнем масла та вільним доступом для зливного отвору значно легше обслуговувати, а наявність запчастин має таке ж значення, як і початкова специфікація.

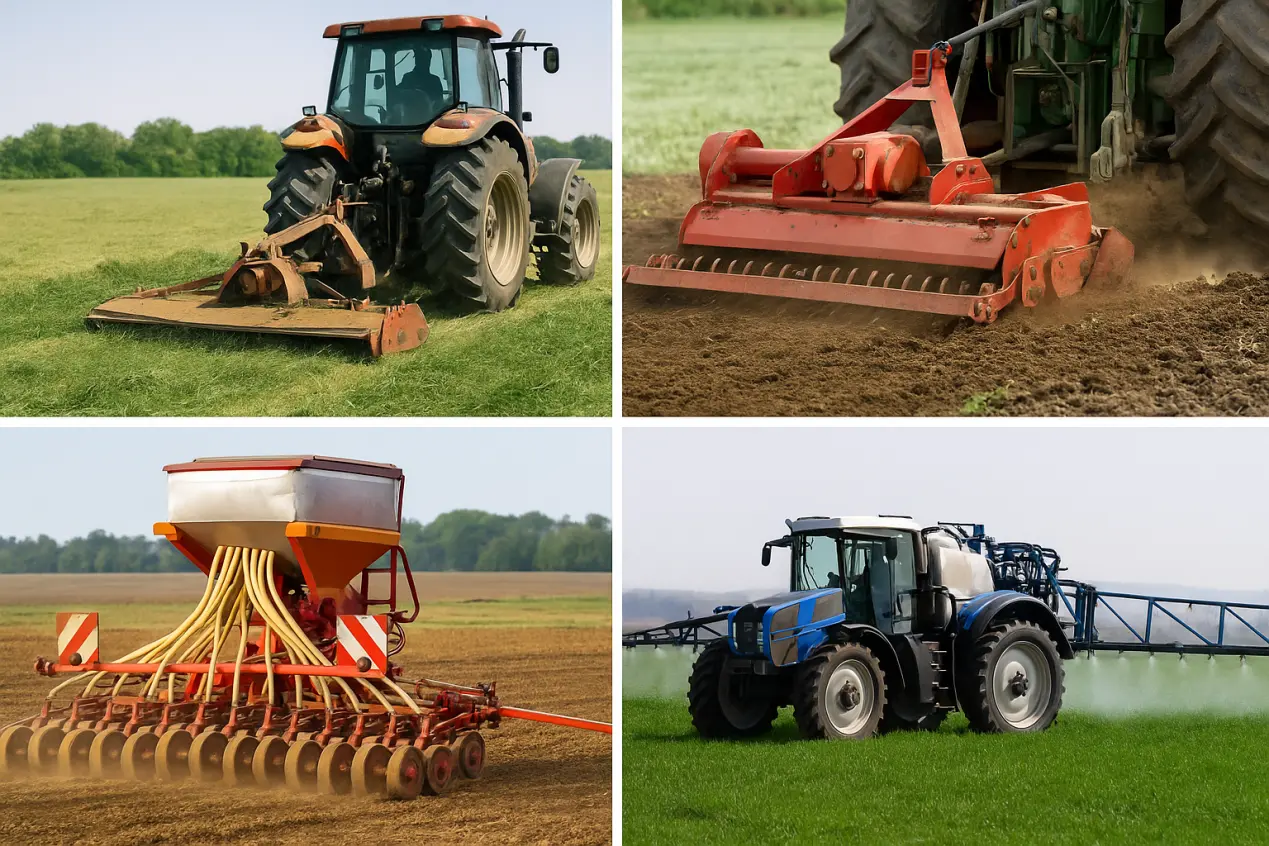

Agricultural gearbox selection and matching
Відповідність коефіцієнта передачі, інтерфейсу ВВП і схеми монтажу перед виробництвом дозволяє уникнути найпоширеніших проблем з монтажем у полі.
Дані продуктивності

Максимальний крутний момент і діапазон швидкості сільськогосподарських редукторів Raydafon

Несуча здатність є єдиним фактором, який вирішує, чи витримає інструмент довгий сезон роботи з високим навантаженням. Raydafon розробив серію коробок передач від легких до важких, що охоплюють повний спектр знарядь, навішуваних на трактори. Кожна одиниця проходить випробування під навантаженням перед тим, як залишити завод.

Покриття вихідного крутного моменту

Легка серія 100–300 Н·м Обприскувачі, сівалки та легкі знаряддя, де вага та ефективність мають найбільше значення.
Середня серія 500–900 Н·м Косарки та фрези безперервно працюють у змішаних польових умовах.
Серія Heavy-Duty До 1500 Н·м Прес-підбирачі, змішувачі добрив і дробарки, що працюють із постійними циклами високого навантаження.
Спеціальний індивідуальний 2000+ Н·м пік Екстремальні умови праці та складні середовища, що вимагають максимального крутного моменту.
Стандартний вхід PTO 540 / 1000 об / хв Сумісність із основними вихідними інтерфейсами ВВП тракторів у всьому світі.
Високошвидкісний Custom До 2000 об/хв Для високоефективних тракторів і енергетичних машин, які вимагають вищих обертів.

Швидкість і ефективність

Швидкість на виході залежить від вибраного коефіцієнта зменшення, з діапазоном виходу від кількох десятків до кількох сотень об/хв залежно від моделі. Шестерні відшліфовано з високою точністю з оптимізованою формою зубів, щоб забезпечити плавне зачеплення на високій швидкості, забезпечуючи ефективність передачі понад 96% і контрольований робочий шум нижче 72 дБ.

96%+ ККД <72 дБ Шум ВВП 540 об/хв 1000 об/хв ВВП 2000 обертів на хвилину, висока швидкість Перевірено під навантаженням

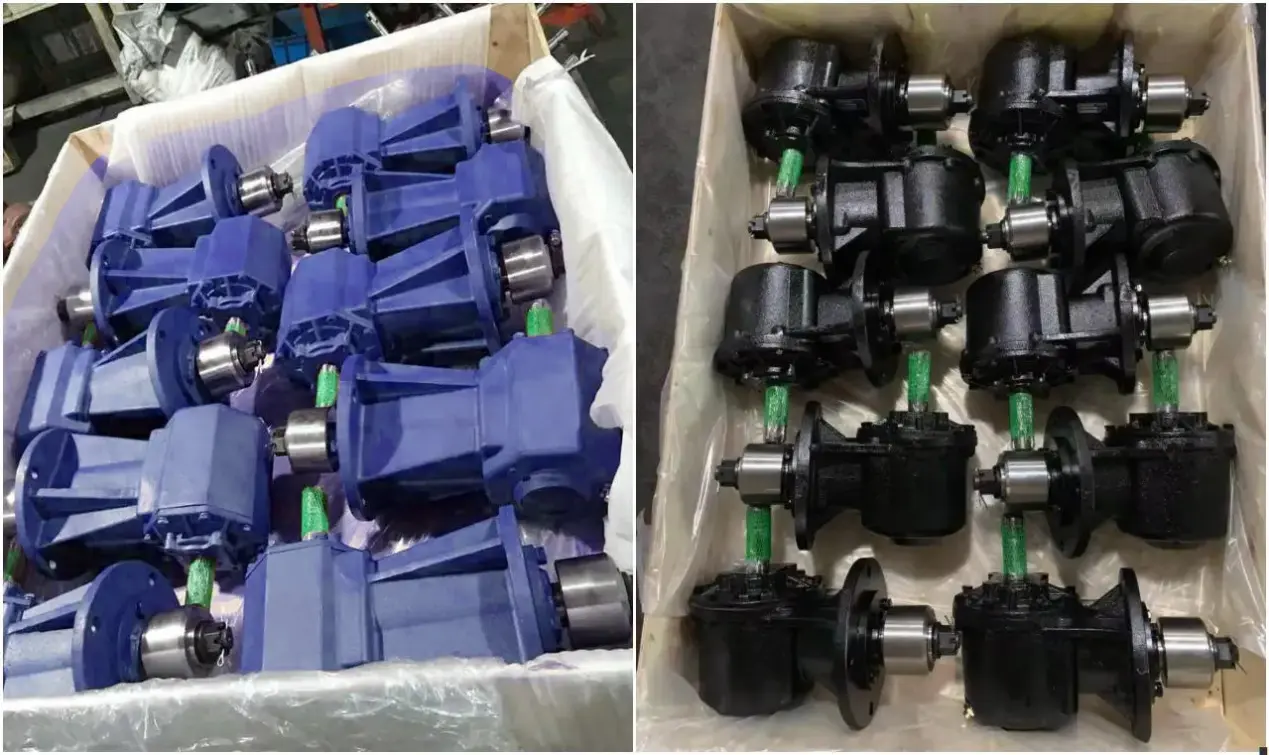

Raydafon agricultural gearbox torque and speed range
Кожна коробка передач завантажується та перевіряється на обкатку перед відправленням, щоб підтвердити несучі характеристики відповідно до специфікацій замовника.
Ремонтопридатність

Чи легко розібрати та відремонтувати коробку передач сільськогосподарської техніки?

Під час щоденного використання коробка передач з часом зношується, витікає масло або створюється ненормальний шум у передачах. У цей момент має значення те, як швидко пристрій можна відкрити, оглянути та повернути в експлуатацію. Коробки передач Raydafon розроблені відповідно до цієї практичної реальності — загалом компактні, але їх легко зняти та переробити.

  • Модульна конструкція— вхідний вал, вихідний вал, редуктор і корпус зібрані зі стандартних деталей. Для більшості робіт з демонтажу та складання достатньо звичайних інструментів.
  • Проста оболонка та чітке розташування болтів— корпус являє собою симетричну роз’ємну чавунну конструкцію з вільними, добре розташованими болтами. Послабте їх послідовно, щоб відкрити кришку та перевірити внутрішні частини.
  • Висока спільність частин— зубчасті колеса, сальники та підшипники стандартного розміру та дуже взаємозамінні. Запасні частини замовляються за номерами без індивідуального виготовлення.
  • Документація надається— кожна коробка передач постачається з розібраною схемою та інструкціями з розбирання, що охоплюють номери деталей, послідовність збирання та запобіжні заходи, для внутрішнього ремонту або віддаленої підтримки від нашої технічної команди.
  • Рекомендований інтервал перевірки— перевіряйте знос масляного ущільнення через кожні 500 годин роботи та перевіряйте поверхню зачеплення шестерні на наявність ненормального зносу або подряпин. Своєчасна обробка істотно продовжує термін служби.

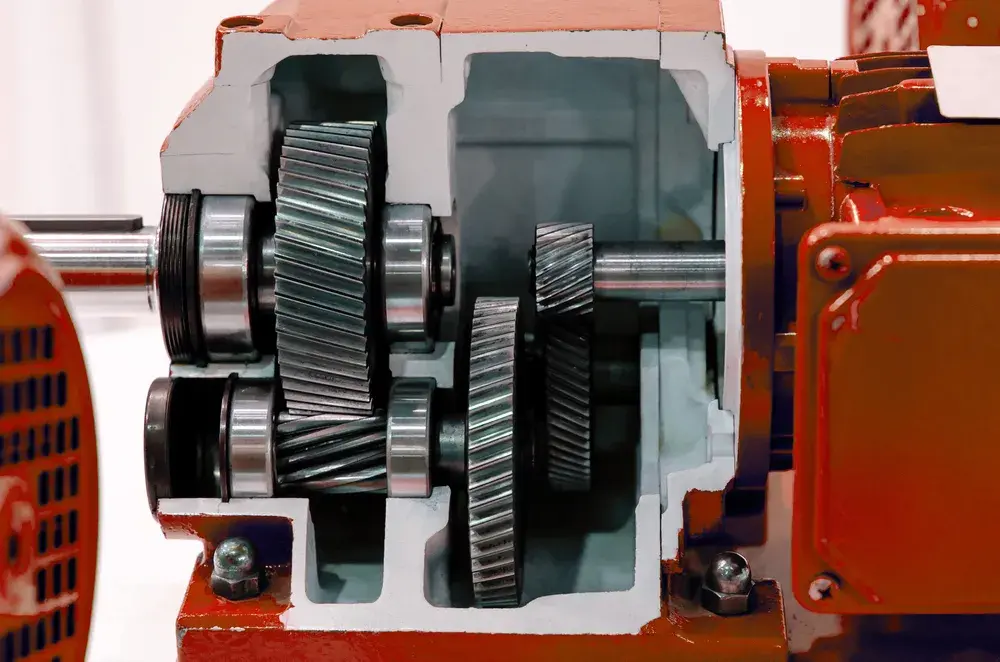

Agricultural gearbox disassembly and maintenance
Модульна конструкція зі стандартизованими внутрішніми деталями робить польове обслуговування простим, а витрати на заміну деталей передбачуваними.

Що ми рекомендуємо операторам автопарків

Тримайте на складі одне запасне сальник і комплект підшипників для кожної моделі коробки передач. Під час 500-годинного циклу перевірки це перетворює поломку в середині сезону на ремонт того ж дня, що зазвичай є різницею між збереженням вікна збору врожаю та його втратою.

Питання покупця

Поширені запитання про сільськогосподарську коробку передач

Яку інформацію мені потрібно надіслати для пропозиції коробки передач?

Надішліть тип обладнання, швидкість ВВП трактора, необхідну вихідну швидкість або передавальне число, максимальний робочий момент, розміри вхідного та вихідного валу, відстань між монтажними отворами та напрямок установки. Креслення, зразок фотографії або номер деталі значно прискорюють підтвердження.

Чи можете ви створити коробку передач для заміни певної марки?

так Ми регулярно виготовляємо коробки передач для заміни, які відповідають стандартним моделям, у тому числі коробки передач кормозмішувачів, сумісні з Comer та подібними діапазонами. Надішліть оригінальний номер деталі або креслення з розмірами, і ми підтвердимо відповідність перед виробництвом.

Який час виконання зразка для індивідуальної коробки передач?

Індивідуальні зразки зазвичай доставляються приблизно через 15 днів, залежно від складності корпусу та вимог до нарізання зубчастих коліс. Терміни обсягу виробництва підтверджуються разом із котируванням.

Як ви задовольняєте вимоги щодо змащення та обслуговування?

Кожна коробка передач оснащена віконцем рівня масла та сапуном. Ми рекомендуємо перевіряти стан сальника кожні 500 годин роботи та перевіряти поверхню зачеплення шестерні на предмет зносу. Докладні інструкції з технічного обслуговування постачаються з кожним блоком.

Чи постачаєте ви інші компоненти трансмісії поряд з коробкою передач?

так Райдафон також виробляєВали відбору потужності, планетарні редуктори, черв'ячні редуктори, точні зубчасті колеса тагідроциліндри, тому повну трансмісію знаряддя можна отримати від одного постачальника.

Чи можете ви забезпечити обсяг виробництва та довгострокові угоди?

так Ми підтримуємо закупівлі одиничних одиниць, а також замовлення великих обсягів і довгострокові угоди про постачання. Зв’яжіться з нами, щоб обговорити умови та надати свої річні обсяги та необхідні специфікації.

Отримайте пропозицію сільськогосподарської коробки передач

Надішліть нам тип агрегату, швидкість ВВП, передавальне число, вимоги до крутного моменту та деталі кріплення. Raydafon підтвердить специфікацію, порекомендує відповідну серію та поверне цінову пропозицію з часом виконання. Інструкції з вибору та таблиці технічних параметрів доступні за запитом.

Продукти
View as

Редуктор сівалки добрив EP190-R3 для розкидача добрив

Редуктор сівалки добрив EP190-R3 для розкидача добрив

Як китайський виробник і постачальник ми виготовили цю коробку передач на власній фабриці. Він спеціально адаптований для моделі EP190-R3. Співвідношення швидкостей 5,8:1 якраз підходить. Потовщений чавунний ящик не боїться 300 кг добрив. Коробка передач EP190-R3 сівалки добрив для розкидача добрив «забита» за допомогою високочастотного гасіння, а поверхня зуба достатньо тверда, щоб витримати випробування на знос HRC55. Тертя частинок і нерівності на полі під час розкидання добрива не вплинуть на продуктивність нашої продукції. Ціна доступна прямо з заводу!
Коробка передач для сівалки добрив EP35 для розкидача добрив

Коробка передач для сівалки добрив EP35 для розкидача добрив

Як професійний виробник і постачальник у Китаї, власна фабрика Raydafon геніально створила коробку передач сівалки для внесення добрив EP35 для розкидача добрив, яка спеціально розроблена для розкидачів добрив! Продукт підходить для основних моделей розкидачів добрив, а передаточне число точно відповідає серії EP35. Коробка виготовлена ​​з високоміцного литого під тиском алюмінієвого сплаву, який є легким, але має сильну ударостійкість і може витримувати 8 годин безперервної роботи високої інтенсивності. Шестерні азотовані, з твердістю поверхні HV700 і збільшенням зносостійкості на 50%. Від досліджень і розробок і виробництва до перевірки якості та відвантаження, ми контролюємо весь процес і надаємо вам ефективні та довговічні трансмісії для розкидачів добрив за дуже конкурентоспроможною ціною!
Редуктор кормозмішувача для змішувача TMR EP-RMG

Редуктор кормозмішувача для змішувача TMR EP-RMG

Як потужний виробник і постачальник у Китаї, редуктор кормозмішувача Raydafon для змішувача TMR EP RMG, виготовлений на його власному заводі, спеціально розроблений для точного годування! Продукт підходить для міксерів TMR серії EP RMG із співвідношеннями швидкостей від 3:1 до 12:1. Корпус ящика виготовлений із потовщеного чавуну і витримує 10-тонне навантаження кормозмішувача. Шестерні цементовані та загартовані, а твердість поверхні зубів досягає HRC58, а зносостійкість покращується на 40%. Він оснащений імпортними підшипниками всередині для підтримки 24-годинної безперервної роботи без заклинювання. Від досліджень і розробок до складання ми суворо контролюємо якість протягом усього процесу та пропонуємо ефективні та стабільні рішення для трансмісії для ранчо за дуже конкурентоспроможною ціною!
Змінний редуктор кормозмішувача Comer

Змінний редуктор кормозмішувача Comer

Вироблена Raydafon заміна редуктора кормозмішувача C3A, який використовується на змішувальних причепах і годівницях TMR. Розрахований на вхідну частоту 540 об/хв і вхідну потужність до 92 кВт, з 1-3/4 дюймовими шлицевими вхідними та вихідними з’єднаннями Z20 на стандартній схемі монтажу C3A. Корпус чавунний; зубчасті колеса навуглецьовані та загартовані до HRC55 або вище для зносостійкості та ударостійкості, а імпортні високошвидкісні підшипники несуть навантаження змішування під час постійної щоденної роботи. Для цього шаблону доступні співвідношення 1:1 і 1,8:1. Сумісний із змішувачами Aksa, DAF Agro, Falke Maschinenbau, Euromilk і Metal-Fach. Comer і C3A є товарними знаками Comer Industries; Raydafon є незалежним виробником і не пов'язаний з ними. Надішліть своє співвідношення та фотографію старої таблички для підтвердження встановлення та пропозиції протягом 24 годин.
Як надійний Сільськогосподарська коробка передач виробник і постачальник у Китаї, наша продукція пройшла сертифікацію CE. Якщо ви хочете придбати якісну продукцію, будь ласка, зв'яжіться з нами.
