Виробник гідравлічних циліндрів для важкого обладнання

Гідравлічний циліндр Райдафон

Виробник гідравлічних циліндрів для екскаваторів, комбайнів, тракторів і спецтехніки

Райдафонвиготовляє гідравлічні циліндри для будівельних машин, сільськогосподарського обладнання, промислових машин та інших гідравлічних систем. Ми постачаємо стандартні та повністю індивідуальні циліндри на основі діаметра отвору, діаметра штока, довжини ходу, типу монтажу, робочого тиску та умов експлуатації.

Кожен циліндр виготовляється відповідно до підтверджених креслень, зразків або ключових розмірів. Виробництво зосереджується на точності розмірів, ефективності ущільнення та стабільній роботі під час повторюваних гідравлічних навантажень — трьох факторів, які вирішують, чи прослужить циліндр сезон чи десятиліття.

hydraulic cylinders
01

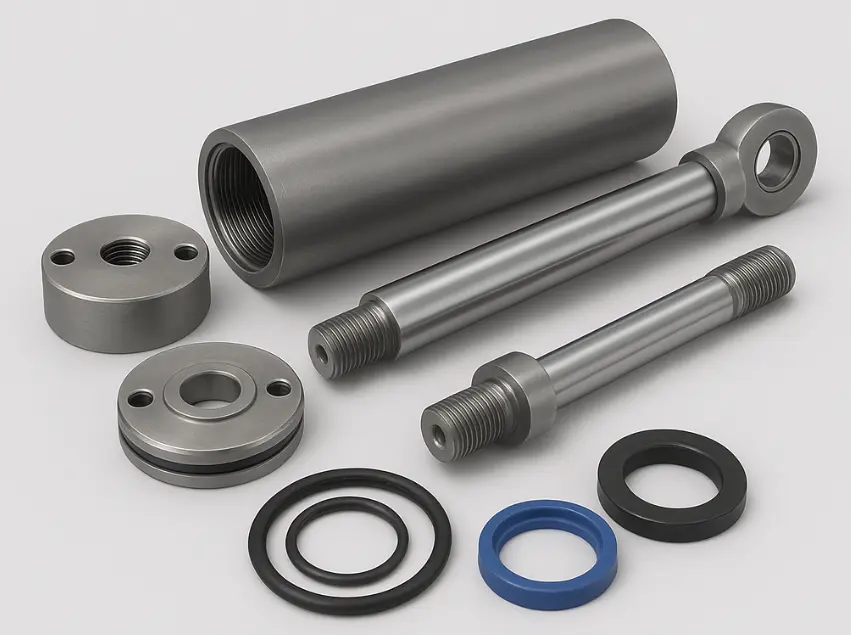

Конструкція та основні частини гідроциліндра

Гідравлічний циліндр перетворює гідравлічний тиск у лінійний механічний рух. Його продуктивність залежить від того, наскільки точно його основні компоненти підібрані один до одного.

  • Стовбур циліндра— формує камеру тиску для гідравлічного масла і направляє поршневий вузол.
  • Поршень— перетворює гідравлічний тиск у лінійну силу.
  • Поршневий шток— передає зусилля циліндра на механізм машини.
  • Торцева кришка— підтримує та розташовує внутрішні частини, утримуючи конструкцію циліндра разом.
  • Пломби— запобігати витіканню масла та не допускати потрапляння забруднення в циліндр.
  • Монтажні компоненти— фланці, цапфи, скоби, сферичні з’єднання та інші з’єднання, вибрані відповідно до установки.
Hydraulic Cylinder Construction and Main Parts
02

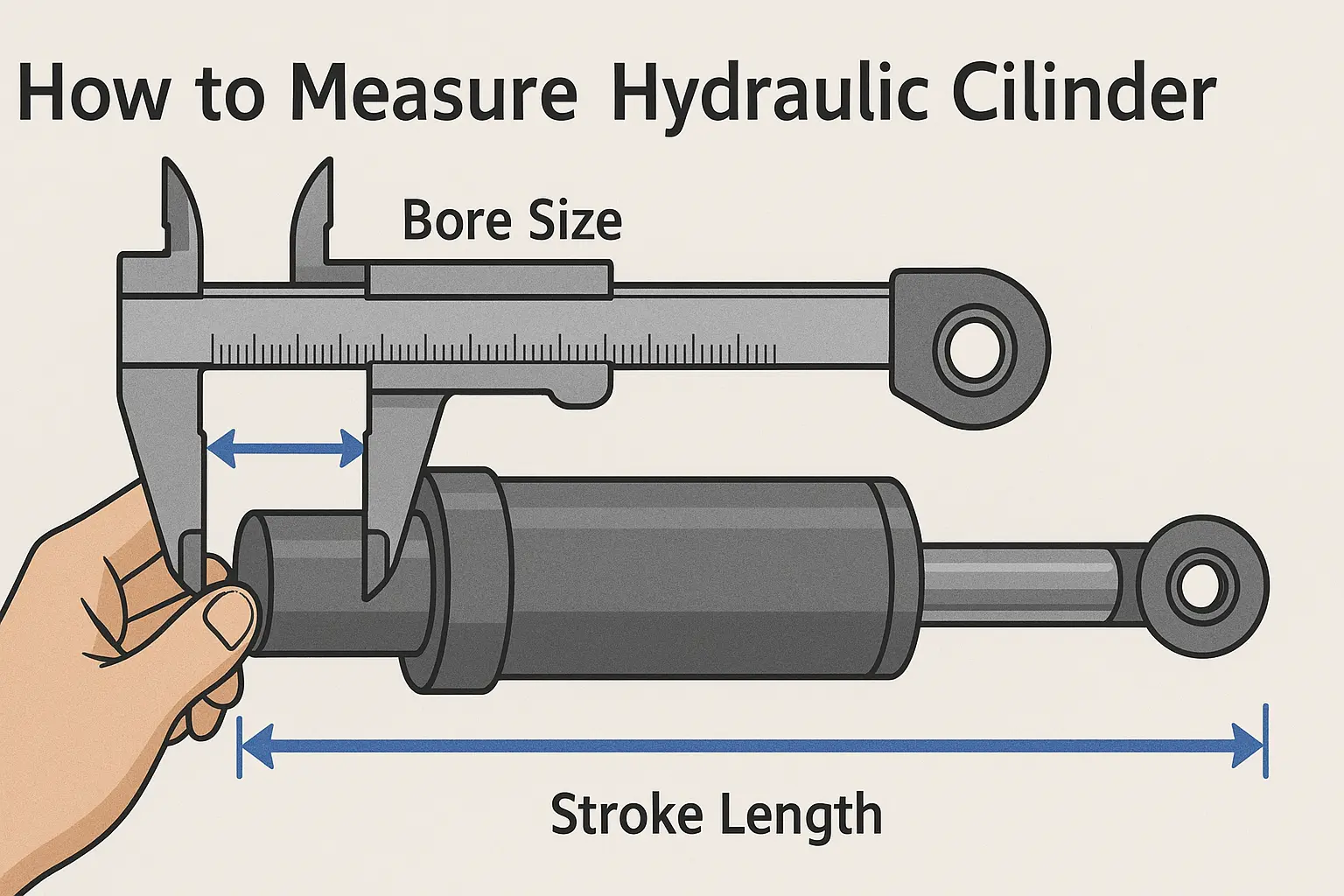

Як виміряти гідравлічний циліндр перед замовленням

Точне вимірювання - це різниця між заміною, що повертається, і поверненням. Перш ніж знімати циліндр, вимкніть обладнання, скиньте гідравлічний тиск і очистіть циліндр і зони з’єднання. Використовуйте калібровані вимірювальні інструменти.

How to Measure Hydraulic Cylinder

П'ять вимірів, які нам потрібні в першу чергу

  • Діаметр отвору— внутрішній діаметр стовбура, виміряний у кількох місцях для перевірки зміни зносу.
  • Діаметр стержня— діаметр поршневого штока, виміряний на чистій, незношеній ділянці та з різних напрямків.
  • Довжина штриха— відстань між повністю втягнутим і повністю висунутим положеннями.
  • Загальна довжина— довжина циліндра у встановленому вихідному положенні, як правило, втягнута.
  • Тип монтажу— перевірте з’єднання з обох кінців: фланець, цапфа, скоба або сферичне кріплення.
Вибір 01 Навантаження і тиск

Необхідний робочий тиск, сила тяги або тяги та робочий цикл.

Вибір 02 Геометрія

Діаметр, шток, хід, монтажні розміри та тип з’єднання.

Вибір 03 Умови експлуатації

Тип гідравлічного масла, робоча температура, робоче середовище, частота руху.

03

Застосування гідравлічного циліндра

Гідравлічні циліндри Raydafon створені для обладнання, яке потребує контрольованого лінійного руху та надійної підйомної сили день за днем ​​у реальних польових умовах.

Екскаватори та навантажувачі Бульдозери та землерийні роботи Трактори та знаряддя Зернозбиральні та рисозбиральні комбайни Гідравлічні преси Транспортно-розвантажувальне обладнання Машини для виробництва та автоматизації Гірничодобувне та важке обладнання Спеціальне обладнання на замовлення
04

Чому варто обрати Raydafon як постачальника гідравлічних циліндрів

На основі креслень, зразків і умов експлуатації

Замість того, щоб примусово вводити деталь з каталогу у вашу машину, ми виходимо з реальних умов роботи циліндра та повертаємось до специфікації, яка підходить.

  • Стандартні та індивідуальні варіанти— балони, виготовлені за стандартними специфікаціями або за кресленнями та зразками замовника.
  • Вибір на основі програми— специфікації діаметра, штока, ходу, кріплення та ущільнення відповідають фактичним умовам роботи.
  • Фокус на ефективність ущільнення— конфігурації ущільнювачів, обрані для контролю витоку масла під час багаторазових циклів, а не лише під час першого складання.
  • Гнучкість навантаження— конструкції, вибрані відповідно до тиску, навантаження, ходу та робочої частоти.
  • Універсальне постачання силових агрегатів— «Райдафон» теж постачаєСільськогосподарська коробка передач, Планетарний редукторіКарданний вал, тож від одного постачальника може надходити декілька трансмісії та гідравлічних компонентів.

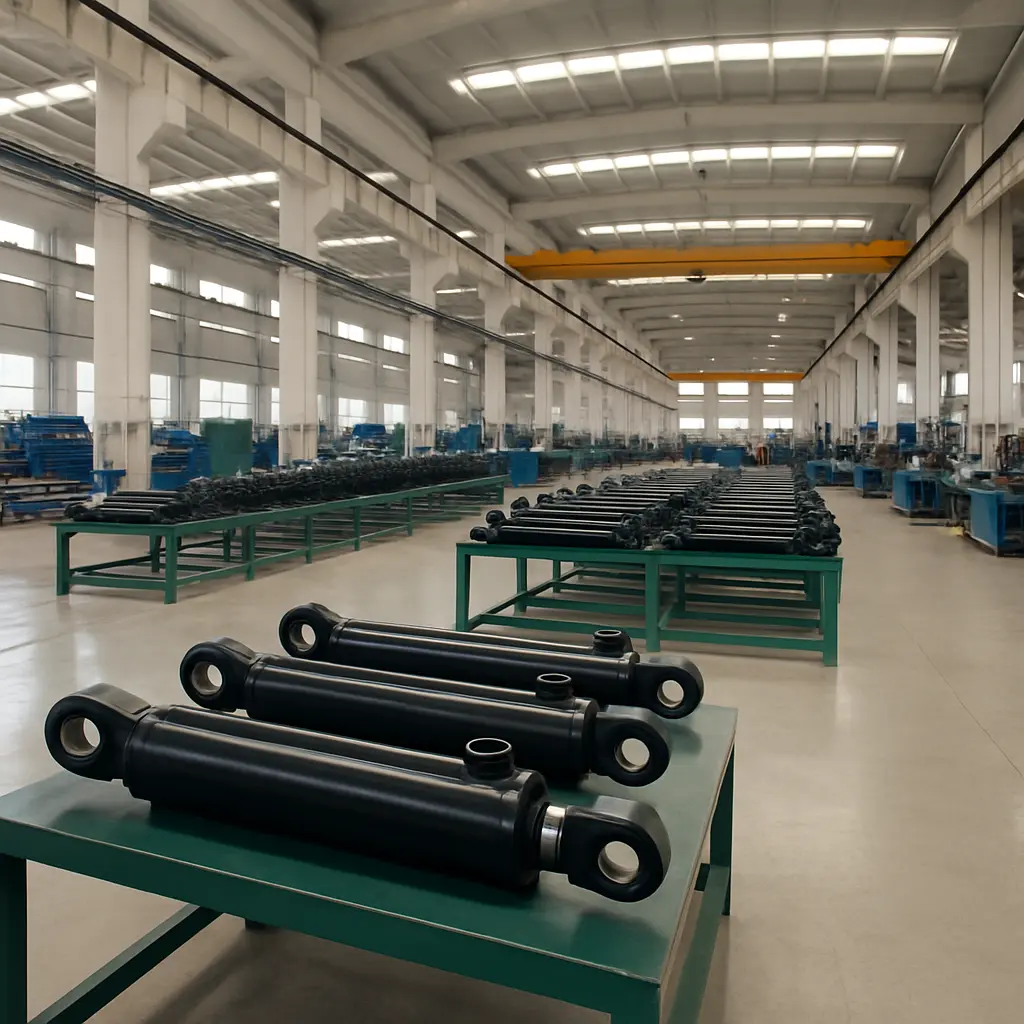

Raydafon factory

Запит на специфікацію гідравлічного циліндра

Заміна наявного циліндра чи розробка нової машини? Надішліть креслення, зразок, номер деталі або основні розміри. Raydafon розгляне вимоги та підтвердить відповідну конфігурацію циліндра, монтажні розміри та специфікації перед початком виробництва.

Продукти
View as

Гідравлічний циліндр жатки EP-YD40-245-D5

Гідравлічний циліндр жатки EP-YD40-245-D5

Компанія Raydafon, китайський виробник і постачальник, виробляє гідравлічний циліндр комбайна EP-YD40-245-D5 власними силами. Він необхідний для підйому та опускання конвеєрної системи комбайнів для збирання кукурудзи та сої, а також для перевертання силосу. З діаметром отвору 40 мм і ходом 245 мм він може витримувати тиск 16 МПа. Хромований поршневий шток стійкий до зносу, а безшовний сталевий ствол довговічний. Ущільнювачі маслостійкі та герметичні. Ми проводимо суворі перевірки від виробництва до відвантаження, а ціна прийнятна. Насолоджуйтесь плавною роботою комбайна!
EP-YS50E-001 Гідравлічний циліндр рульового керування комбайном

EP-YS50E-001 Гідравлічний циліндр рульового керування комбайном

Raydafon, китайський виробник і постачальник, виробляє гідравлічний циліндр рульового керування комбайна EP-YS50E-001, спеціально для рульового керування. Він важливий для повороту та маневрування комбайнів пшениці та рису в полі. З діаметром отвору 50 мм і ходом 153 мм він може витримувати тиск 20 МПа. Хромований поршневий шток стійкий до зносу, а корпус циліндра виготовлений із міцної безшовної сталі. Ущільнення маслостійкі та стійкі до протікання. Ми ретельно стежимо за виробництвом і маємо відповідну ціну. Використовуйте це для плавного керування комбайном!
Гідравлічний циліндр комбайна EP-YD40-270 Циліндр ріжучої платформи

Гідравлічний циліндр комбайна EP-YD40-270 Циліндр ріжучої платформи

Raydafon, китайський виробник і постачальник, виробляє гідравлічний циліндр комбайна EP-YD40-270, циліндр ріжучої платформи. Цей циліндр використовується для жатки. Він має діаметр отвору 40 мм, хід 270 мм і може витримувати тиск 18 МПа. Поршневий шток хромований для зносостійкості, а корпус циліндра виготовлений із міцної безшовної сталі. Ущільнення маслостійкі та стійкі до протікання. Ми ретельно контролюємо процес виробництва та доставки, а також пропонуємо розумну ціну. Це надійний компаньйон для жатки комбайна!

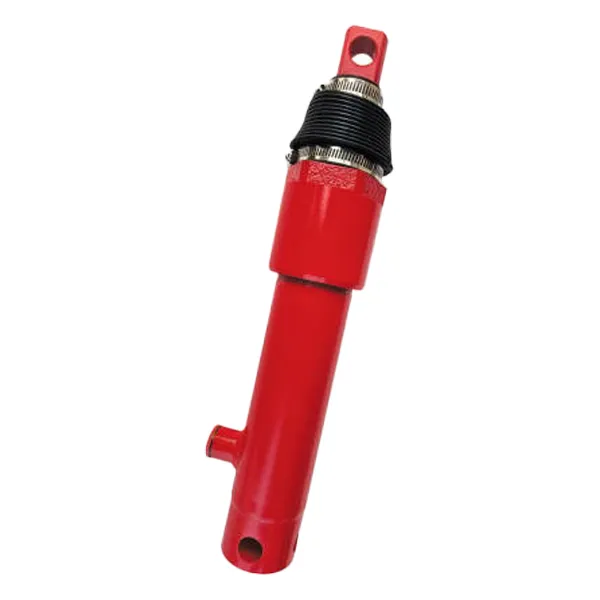

Гідравлічний циліндр комбайна EP-HH-YG45*220

Гідравлічний циліндр комбайна EP-HH-YG45*220

Raydafon, китайський виробник і постачальник, виробляє гідравлічний циліндр комбайна EP-HH-YG45*220 на нашому заводі. Цей циліндр зазвичай використовується в системах підйому та опускання комбайнів. Він має діаметр отвору 45 мм, хід 220 мм і може витримувати тиск до 16 МПа. Хромований поршневий шток стійкий до зносу, а корпус циліндра виготовлений із міцної безшовної сталі. Ущільнення маслостійкі та практично не протікають. Ми ретельно стежимо за якістю від виробництва до доставки, а ціна прийнятна. Додавання цього гідравлічного компонента до вашого комбайна забезпечить його безперебійну роботу!

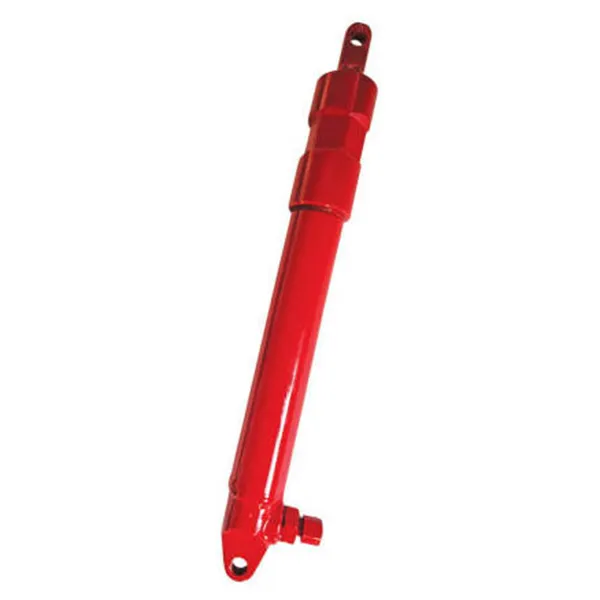

EP-YD25-001A Гідравлічний циліндр герметичного колеса комбайна

EP-YD25-001A Гідравлічний циліндр герметичного колеса комбайна

Raydafon, китайський виробник і постачальник, виробляє гідравлічний циліндр комбайна EP-YD25-001A з герконовим колісним циліндром спеціально для використання на котушках. Він має діаметр отвору 25 мм, хід 235 мм і може витримувати тиск 12 МПа. Хромований поршневий шток стійкий до зносу, а корпус циліндра виготовлений із міцної безшовної сталі. Ущільнення маслостійкі та стійкі до протікання. Ми ретельно стежимо за виробництвом і забезпечуємо розумну ціну. Це надійний і надійний гідроциліндр для мотовил жатки!
Гідравлічний циліндр комбайна EP-YS40F Циліндр з безступінчатим регулюванням швидкості

Гідравлічний циліндр комбайна EP-YS40F Циліндр з безступінчатим регулюванням швидкості

Raydafon, китайський виробник і постачальник, виробляє гідравлічний циліндр комбайна EP-YS40F з безступінчатим регулюванням швидкості з безступінчастою трансмісією (CVT) спеціально для систем трансмісії комбайна. Завдяки діаметру отвору 40 мм і ходу 65 мм він може витримувати робочий тиск 18 МПа. Поршневий шток хромований для захисту від зносу, корпус циліндра виготовлений із високоміцної безшовної сталі, а ущільнювачі маслостійкі та стійкі до старіння, що забезпечує герметичність роботи. Завдяки суворому контролю якості від виробництва до перевірки ми пропонуємо розумну ціну. Додавання надійного компонента CVT до вашого комбайна забезпечить безперебійну роботу!
Як надійний Гідравлічний циліндр виробник і постачальник у Китаї, наша продукція пройшла сертифікацію CE. Якщо ви хочете придбати якісну продукцію, будь ласка, зв'яжіться з нами.
