Пластикова гвинтова шестерня

Raydafon формує нестандартні пластикові гвинтові шестерні з POM і нейлону на власній фабриці в Нінбо, Китай. Стандартний інструмент охоплює модуль M0.1–M2.0, отвори від Ø1,40 мм до Ø3,05 мм, зовнішні діаметри Ø10–Ø50 мм (до Ø120 мм на спеціальному інструменті) і ширину поверхні 2,0–10,0 мм, з діапазоном робочих температур від −30 °C до +100 °C. Оскільки форма зуба виготовляється в формі для лиття під тиском, а не ріжеться, кут спіралі та профіль залишаються незмінними в усій партії, а шестерні працюють із самозмащенням і тихо — виміряний шум приблизно на 20% нижчий, ніж еквівалентні приводи з прямозубими передачами в тому ж застосуванні. Склонаповнені сорти доступні там, де потрібен вищий крутний момент або жорсткість, а оброблені пластикові або металеві шестерні пропонуються там, де формований пластик не може відповідати вимогам. Надішліть свій креслення або деталі зразка для перевірки інструментів і пропозиції протягом 24 годин.

Пластикова спіральна шестерня — POM і нейлон, від M0.1 до M2.0

Литі під тиском гвинтові шестерні для невеликих приводів, яким потрібна тиха робота, відсутність змащення та мала вага. Стандартні інструменти охоплюють модулі M0.1–M2.0, отвори від Ø1,40 до Ø3,05 мм, зовнішні діаметри Ø10–Ø50 мм і ширину поверхні 2,0–10,0 мм, із формованою геометрією зубів замість різаних зубів — тому консистенція зуб до зуба зберігається у всій партії.

  • М0,1–М2,0Стандартний діапазон модулів
  • Ø1,40–3,05Стандартний діапазон отворів
  • Ø10–50Діапазон зовнішнього діаметра (мм)
  • від -30 до +100Робоча температура (°C)

Виробник пластмасових гвинтових шестерень у Китаї — нестандартні POM і нейлонові гвинтові шестерні

Raydafon формує пластикові косозубі шестерні на своєму заводі в Нінбо, Китай, для виробників комплектного обладнання, яким потрібна тиха, самозмащувальна шестерня, а не металева. Зуби шестерні формуються у прес-формі для лиття під тиском, тому кут спіралі, профіль і положення отвору фіксуються інструментом, а не пізнішим етапом обробки — саме тому форма зубів від партії до партії залишається незмінною, а вартість одиниці падає, коли інструмент працює. Типовими покупцями є виробники малого машинобудування, виробники медичного та лабораторного обладнання, приладів і насосів, а також усі, хто замінює змащену металеву зубчасту пару на необслуговувану пластикову.

Стандартні інструменти є найшвидшим і найдешевшим шляхом: надішліть модуль, кількість зубів, кут спіралі, отвір і ширину лицьової поверхні, а якщо форма є, ми надамо пропозицію зі складського інструменту. Там, де геометрія нова, ми створюємо інструмент і форму за вашим кресленням. Пов’язані продукти з тієї ж майстерні включаютьгвинтова передачадіапазон у металі для вищого крутного моменту, повнийпластикова передачалінія в шпорцевій, черв'яковій і внутрішній формах, апрямозубі шестерніякщо ваш диск не потребує гвинтового перекриття.

Технічні характеристики

  • Тип продуктуГвинтова передача (литий під тиском)
  • Стандартний модульМ0,1 – М2,0
  • матеріалПоліацеталь (POM) / нейлон, склонаповнені сорти за запитом
  • Стандартний отвірØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 мм
  • Зовнішній діаметрØ10,0 – Ø50,0 мм, до Ø120 мм на спеціальному інструменті
  • Ширина обличчя (L)2,0 – 10,0 мм
  • Робоча температуравід −30 °C до +100 °C
  • ЗмащенняСамозмащувальний, мастило не потрібне за нормального режиму роботи
  • НалаштуванняМодуль до M3.0, кількість зубів, кут спіралі, отвір, втулка, паз, колір

Стандартна специфікація. Діаметр отвору, зовнішній діаметр і ширина торця гнучкі в межах показаних діапазонів — повідомте нам потрібні значення.

Тип Модуль матеріал свердловина Зовнішній діаметр Ширина обличчя (L)
Гвинтова передача М0,1 – М2,0 Поліацеталь (POM) / нейлон Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 мм (гнучка) Ø10,0 – Ø50,0 мм (гнучка) 2,0 – 10,0 мм (гнучка)

Толерантність і місткість:Формовані пластикові шестерні мають ширший діапазон допусків, ніж різані металеві шестерні, і точні цифри залежать від модуля, товщини стінки та марки матеріалу. Будь ласка, вкажіть допуск на люфт і міжосьову відстань, необхідні для вашої збірки на етапі пропозиції — ми підтвердимо, що інструмент може витримати, або порекомендуємо зубчасте колесо, якщо пластик цього не може відповідати.

POM або нейлон: вибір правильного матеріалу

Поліацеталь (POM)

Вибір за умовчанням для малих точних передач. Низьке тертя, висока жорсткість і дуже стабільні розміри під впливом вологи, що зберігає передбачувану міжцентрову відстань і люфт. Найкраще підходить для безперервних приводів і для вузлів, де шестерня має витримувати допуск протягом місяців.

Нейлон (PA)

Більш міцний і більш стійкий до ударів, ніж POM, з кращим амортизацією ударів і вібрації, але він поглинає вологу і дещо змінює розміри з вологістю. Підходить для переривчастих, ударних навантажень або приводів з високою вібрацією, а не для позиціонування з жорстким допуском.

Склонаповнені сорти

Додавання скловолокна підвищує міцність і жорсткість для більшого крутного моменту, а також покращує опір повзучості при високій температурі, але збільшує знос прес-форми та дещо зменшує природне демпфування. Ми повідомимо про клас і очікуваний термін служби для вашого обов’язку.

Якщо ваші вимоги до крутного моменту виходять за межі того, що може витримати литий пластик, чесною відповіддю буде зрізана передача — див.прямозуба шестерняі гвинтові зубчасті колеса в металі. Ми краще запропонуємо правильну деталь, ніж продамо пластикову передачу, яка вийшла з ладу.

Деталі продукту

На фотографіях нижче показано наші гвинтові шестерні з литого пластику: форма зубів, обробка втулки та отвору, а також зібраний набір шестерень.

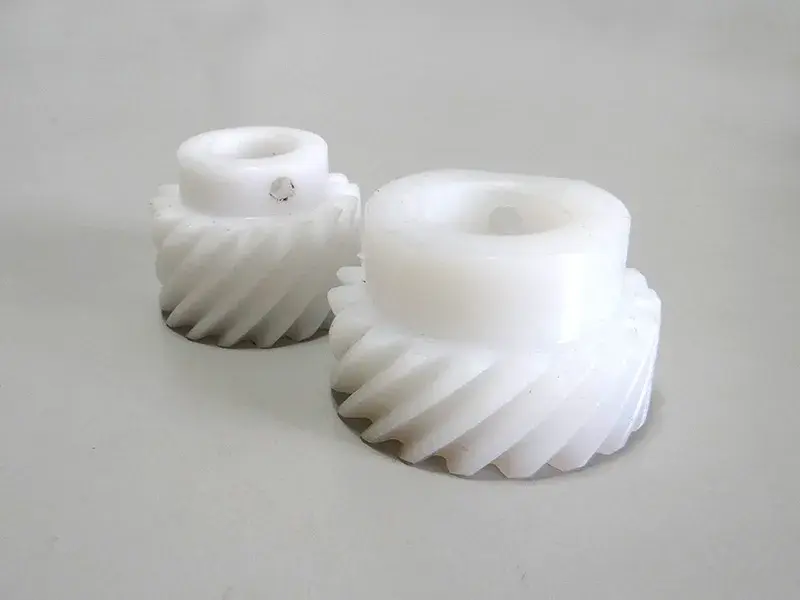

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Гвинтова шестерня з литого пластику — кут спіралі, форма зуба та готовий отвір.

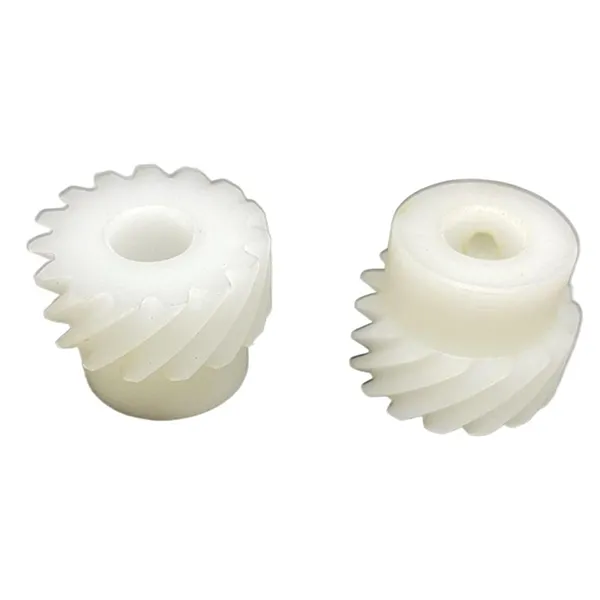

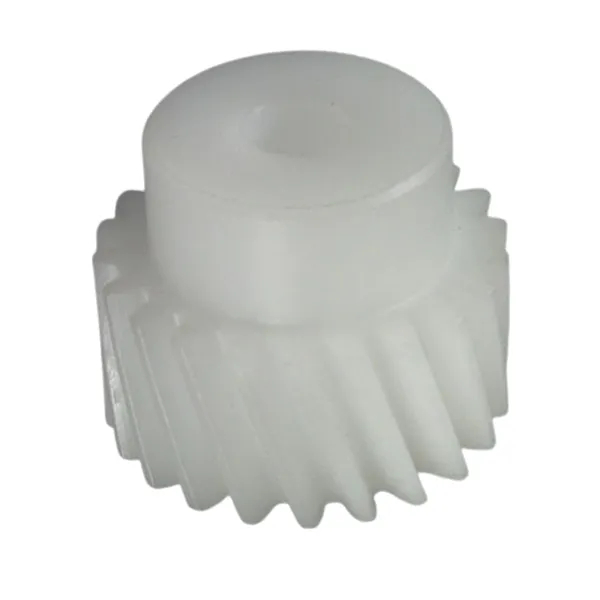

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Стандартна гвинтова передача POM із втулкою та прецизійним отвором.

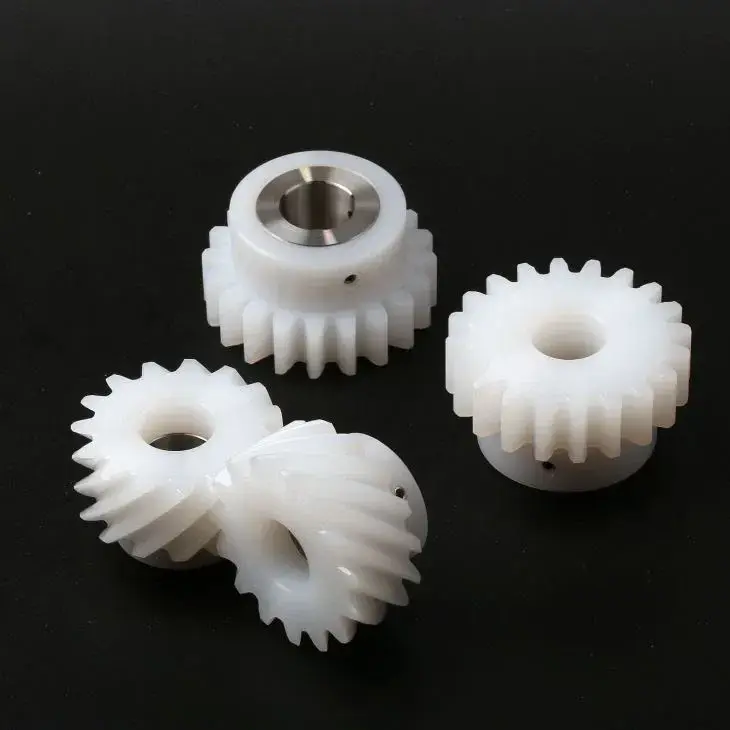

Plastic helical gear set assembled in a small drive application
Пластиковий набір косозубих передач, зібраний у малий привід.

Ключові переваги

  1. 01

    Самозмазувальний

    POM і нейлон стикаються один з одним або зі сталлю без масляної або мастильної плівки, тому коробку передач, яка раніше потребувала мастильної камери, ущільнень і інтервалу обслуговування, можна створити без обслуговування.

  2. 02

    Тиха передача

    Гвинтоподібне перекриття гвинтового зуба зачіпає поступово, а не одноразовим ударом, а сам полімер гасить вібрацію — виміряний рівень шуму на наших зубчастих передачах приблизно на 20% нижчий від еквівалентних циліндричних передач у тому самому застосуванні.

  3. 03

    Менша вага зворотно-поступального руху

    Формований пластик набагато легший за сталь або латунь, що зменшує інерцію рушійних частин. Це важливо для ручних інструментів, портативних інструментів, невеликих механізмів позиціонування та інших чутливих до ваги виробів.

  4. 04

    Корозійна та хімічна стійкість

    Інженерний пластик не іржавіє та стійкий до більшості кислот, лугів, мийних засобів і засобів для чищення, що контактують з їжею, тому механізм може працювати у вологих, змитих або помірно корозійних середовищах, де металеві механізми потребують покриття.

  5. 05

    Послідовна формована геометрія

    Форма зуба походить із порожнини прес-форми, тому кожна деталь у партії по суті ідентична — немає дрейфу зносу фрези, немає варіацій профілю від циклу до циклу та набагато менше зусиль для перевірки.

  6. 06

    Пряма ціна заводу

    Інструмент, формування та перевірка – усе це відбувається під одним дахом, без торгової націнки між ними. Ціна за одиницю визначається етапом обробки, а не проміжним шаром.

Як гвинтова передача передає крутний момент

Зуби прямозубого колеса стикаються з відповідними зубами одночасно. Зубці косозубої шестерні розташовані під кутом до осі, тому контакт починається з одного кінця зуба та переходить до іншого, як блискавка. Таким чином, навантаження накопичується поступово, а не як удар, що є основною причиною, чому гвинтова пара працює плавніше та тихіше, ніж пара шпорів за тієї самої швидкості та навантаження.

Другий ефект — розподіл навантаження. Оскільки кілька зубів у будь-який момент контактують уздовж цієї діагональної лінії, сила, необхідна для передачі заданого крутного моменту, поширюється на більшу площу бокової поверхні зуба, тому локальний контактний тиск нижчий, а поверхневе зношування відбувається повільніше. Один пластиковий зуб, що несе все навантаження, деформувався б; набір спільних зубів не має — саме тому спіральна геометрія підходить для відносно м’яких матеріалів, таких як POM і нейлон.

Гвинтові зуби також створюють осьове навантаження вздовж валу, тому підшипники або упорні шайби на валу повинні бути в змозі прийняти це навантаження. Це єдиний момент конструкції, який варто перевірити, перш ніж визначати косозубу зубчасту передачу замість прямозубої: перекриття зубів забезпечує безшумність і розподіл навантаження, але передає додаткову осьову силу решті вузла.

Додатки

  • Маленькі мотор-редукториТихі ступені скорочення
  • Медичні та лабораторні приладиЧисті диски без мастила
  • Обладнання для харчування та напоївЗмиваються, хімічно стійкі деталі
  • Офісна та побутова технікаБезшумне спрацьовування та таймери
  • Автомобільні аксесуариДзеркала, сидіння, засувки, малі приводи
  • Прилади та робототехнікаЛегкі, малоінерційні приводи позиціонування
  • Автомати з продажу та роздачіДовговічні механізми, що самозмащуються
  • Насоси та клапаниВнутрішня передача, що не іржавіє

Якщо вашої програми немає в списку, надішліть креслення або зразок частини. У більшості випадків ми можемо підтвердити за модулем, отвором і кутом спіралі, чи підходить стандартний інструмент чи потрібна нова форма.

FAQ для покупців

  • Ці шестерні відлиті чи виготовлені з пластикового бруска?Вони формуються під тиском у сталевому інструменті, що зберігає однакову геометрію зубів у всій партії та знижує вартість одиниці. Механічно оброблені пластикові шестерні доступні для прототипів і дуже невеликих обсягів.
  • Який максимальний крутний момент може витримувати пластикова гвинтова шестерня?Це залежить від модуля, ширини грані, кількості зубів і класу матеріалу, тому ми не публікуємо єдину цифру. Надішліть крутний момент, швидкість і робочий цикл, і ми порекомендуємо модуль і матеріал або повідомимо, чи для роботи потрібна замість цього металева передача.
  • Чи потрібно змащувати редуктор?Ні на звичайній службі. POM і нейлон самозмащуються. Для безперервної роботи на високій швидкості або високому навантаженні невелика кількість сумісного мастила може подовжити термін служби, і ми зазначимо це на етапі пропозиції, якщо це потрібно для ваших обов’язків.
  • Які допуски можна дотримуватися щодо форми отвору та зуба?Формовані деталі мають ширшу стрічку, ніж нарізані шестерні. Повідомте нам межосеву відстань і допуск на люфт, які потрібні для вашої збірки, і ми підтвердимо, чи відповідають інструменти цьому, або запропонуємо оброблену деталь, якщо це не так.
  • Яка вартість інструменту та час виконання для спеціального механізму?Вартість інструменту залежить від модуля, кількості порожнин і розміру шестерні; більші модулі та інструменти з декількома порожнинами коштують дорожче. Після схвалення креслення ми підтверджуємо час виконання інструменту та графік зразка з пропозицією, як правило, протягом 24 годин після отримання креслення.
  • Чи можете ви порівняти зразок деталі, який ми вже використовуємо?так Надішліть зразок або креслення з розмірами — модуль, кількість зубів, кут спіралі, отвір, ширину поверхні та матеріал. Ми підтвердимо, чи відповідає він наявним інструментам чи потребує нової форми, і надамо пропозицію в будь-якому випадку.

Супутні продукти та додаткова інформація

Запит на пластикову косозубу шестерню

Надішліть свій креслення або деталі зразка — модуль, кількість зубців, кут спіралі, отвір, ширину поверхні, матеріал і кількість. Ми підтверджуємо, чи підходять стандартні інструменти чи потрібна нова форма, і надсилаємо відповідь із зазначенням ціни та часу виконання протягом 24 годин.

Надішліть запит зараз

* Наведені цифри (зменшення шуму, діапазон температур, діапазон модулів і отворів) стосуються стандартних інструментів і нормальних умов експлуатації. Перед замовленням підтвердьте остаточний креслення та клас матеріалу.
