Черв'ячний редуктор

Райдафон, Китайська фабрика з виробництва високоякісних черв’ячних редукторів, точно відповідає потребам різного обладнання та є вашим першим вибором для пошуку надійного виробника та постачальника. Ми забезпечуємо стабільну якість і розумну ціну, і широко використовується в упаковці харчових продуктів, конвеєрному обладнанні, деревообробному обладнанні, сільськогосподарському обладнанні та інших сценаріях.

Райдафон зосереджується на структурній оптимізації та покращенні продуктивності черв'ячних редукторів. Вироби використовують цільний високоміцний алюмінієвий сплав або чавунний корпус, який є міцним і стійким до корозії та підходить для складних умов роботи з високою вологістю, високим рівнем пилу або частою вібрацією. Внутрішня черв'ячна передача виготовлена ​​з високопродуктивного мідного сплаву в поєднанні з високоякісним черв'яком з легованої сталі, і після точного шліфування та термічної обробки зачеплення гладке, шум низький, ефективність передачі висока, а робота при низькій температурі підтримується в безперервних умовах роботи, подовжуючи термін служби всієї машини.

Щоб підвищити надійність продукту, кожна коробка передач Raydafon проходить випробування на холостому ходу, герметичність масляних ущільнювачів і контакт із поверхнею зубів перед виходом із заводу, щоб переконатися у відсутності витоку масла, шуму та помилок при складанні. У частині мастила використовується високоефективне синтетичне мастило або трансмісійне масло для адаптації до робочого середовища від -20 ℃ до +80 ℃. Деякі моделі можуть бути оснащені дихальним клапаном, щоб подовжити термін служби ущільнення та зменшити частоту обслуговування.

Наш черв'ячний редуктор не тільки обслуговує різні вітчизняні машини та виробники обладнання, але також широко експортується в Європу, Америку, Південно-Східну Азію, Близький Схід та інші місця, забезпечуючи стабільні рішення для передачі для глобальних клієнтів. Raydafon завжди дотримується принципу «надійніша передача та ефективніший сервіс» і постійно вдосконалює стандарти продукції та швидкість реагування на обслуговування.

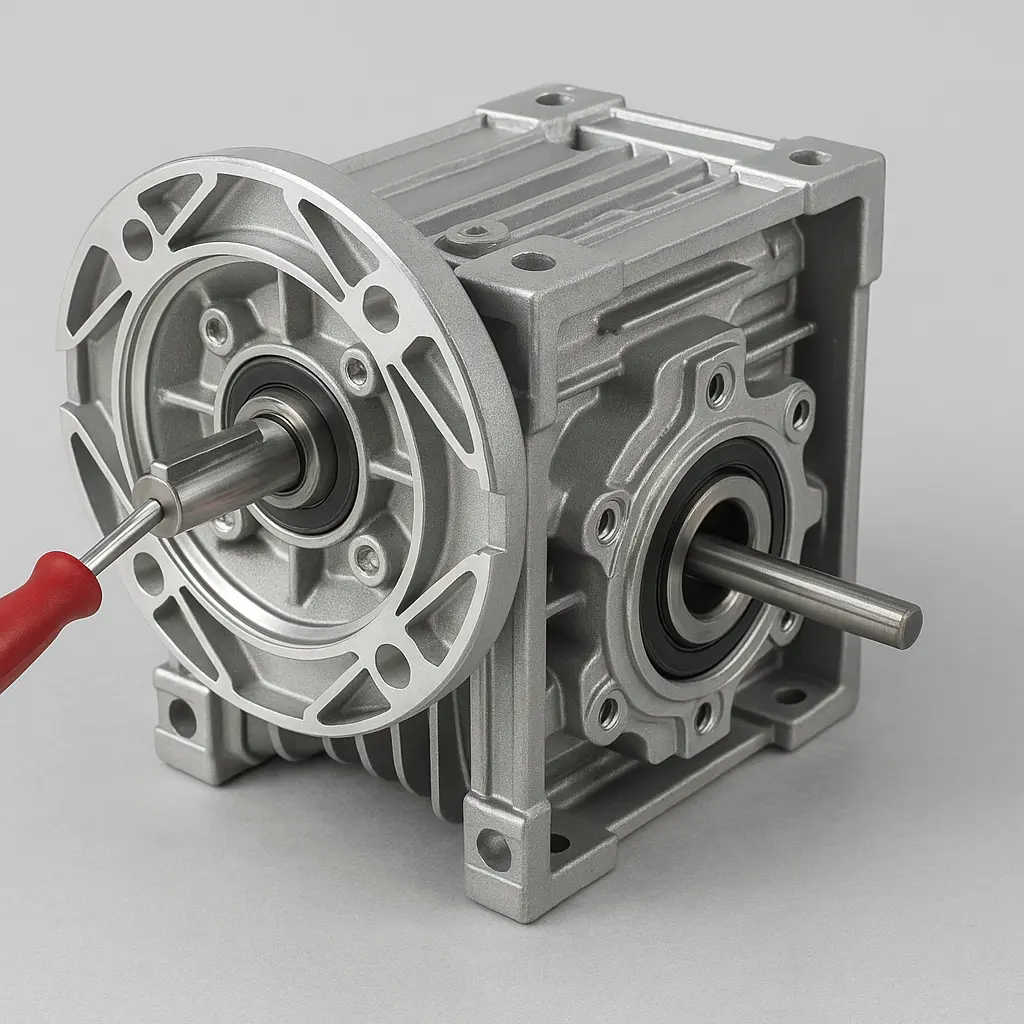

Як відрегулювати люфт черв'ячного редуктора

У системі передачі черв'ячного редуктора величина люфту безпосередньо залежить від стабільності роботи, ефективності передачі та терміну служби обладнання. Так званий люфт відноситься до невеликого проміжку, який повинен бути зарезервований між двома поверхнями зубів, щоб уникнути перешкод і забезпечити гладке зачеплення, коли черв'як і черв'ячне колесо зачеплені. Черв'ячний редуктор виробництва Raydafon точно налаштований перед виходом з заводу, але зміни люфту неминучі при тривалому використанні або перевстановленні, тому вкрай необхідно освоїти правильний метод регулювання.

Перш ніж регулювати люфт, спершу переконайтеся, що редуктор вимкнено, а навантаження повністю розвантажено, щоб уникнути ризику обертання. Очистіть поверхню редуктора перед розбиранням, щоб переконатися, що процес регулювання пройшов гладко. Для НМЧерв'ячна передача серії RVРедуктори, які зазвичай використовуються компанією Raydafon, у своїй конструкції враховують зручність налаштування на місці. Більшість моделей мають ексцентричне сідло вхідного вала або механізм попереднього натягу фланця, за допомогою якого можна досягти точного регулювання люфту за допомогою простої операції.

У процесі конкретної роботи зазвичай необхідно послабити кріпильні болти черв’ячного вала на вхідному кінці та змінити глибину зачеплення черв’яка та черв’ячного колеса шляхом регулювання положення ексцентрикової втулки або гнізда підшипника. Осьову відстань між ними також можна точно налаштувати, змінюючи товщину прокладки з боку вхідного вала або з боку черв’ячного колеса. Цей тип конструкції зазвичай може стабілізувати бічний зазор між 0,08 і 0,15 мм за допомогою точного контролю, забезпечуючи як хорошу ефективність сітки, так і не надто тугу, щоб викликати заклинювання або підвищений знос.

Після завершення регулювання слід провести повний тестовий запуск без навантаження, щоб підтвердити відсутність аномального шуму, вібрації чи підвищення температури, а потім провести тестування з повним навантаженням. Особливо важливо відзначити, що бічний зазор не можна регулювати занадто сильно, інакше це спричинить великий опір ходу, сильне нагрівання поверхні зубів і навіть раннє пошкодження. Якщо бічний знос шестерні сильний, або підшипник ослаб, коробка деформована тощо під час процесу регулювання, його слід припинити та замінити деталі або звернутися до технічної підтримки виробника.

Усі черв’ячні коробки передач Raydafon проходять тести на виявлення контакту з поверхнею зубів і роботу без навантаження перед виходом із заводу, щоб переконатися, що зазор у парі шестерень знаходиться в найкращому стані. Ми також надаємо користувачам докладні інструкції з використання та посібники з обслуговування. Якщо користувачі стикаються з труднощами налаштування на місці, ми можемо надати дистанційну технічну допомогу, включаючи відеоінструкції або послуги з аналізу креслень конструкції. Завдяки розумній структурі та високим стандартам складання продукти Raydafon показали хорошу стабільність передачі в багатьох автоматизованих обладнаннях, конвеєрних і пакувальних машинах і можуть підтримувати точну реакцію навіть у складних або високочастотних умовах старт-стоп. Правильне регулювання бічного зазору є важливою умовою для забезпечення довгострокової стабільної роботи обладнання. Якщо у вас є додаткові технічні запитання щодо структури продукту або встановлення на місці, будь ласка, зв’яжіться з технічною командою Raydafon, і ми надамо своєчасну професійну підтримку.

Як розрахувати передавальне число черв'ячного редуктора

При виборі або проектуванні aчерв'ячний редуктор, розрахунок передавального числа (тобто коефіцієнта зниження) є одним із ключових параметрів. Як професійний виробник черв'ячних редукторів, Raydafon рекомендує вам точно вивчити цей параметр перед вибором моделі, щоб переконатися, що вихідна швидкість і крутний момент відповідають фактичним потребам.

Метод розрахунку передавального числа для черв'ячного редуктора дуже прямий, і його основна формула:

Передавальне число = число зубів черв'ячного колеса ÷ число головок черв'яка

Серед них кількість зубів черв'ячного колеса, як правило, позначається на табличці виробу або технічному кресленні, а загальними значеннями є 30, 40, 50, 60 тощо; кількість головок черв'яка зазвичай дорівнює 1 або 2, що вказує на кількість зубців, які обертається черв'ячне колесо за один оберт черв'яка.

Наприклад, якщо черв'ячне колесо має 40 зубів, а черв'як одноголовий (1 головка), передавальне відношення:

40 ÷ 1 = 40, тобто вихідна швидкість становить 1/40 вхідної швидкості.

Якщо черв'як двосторонній (2 головки), то при однаковій кількості зубів черв'ячного колеса передаточне число становить:

40 ÷ 2 = 20, ефект уповільнення зменшується вдвічі, але вихідна швидкість збільшується.

У поточній серії продуктів Raydafon ми надаємо різноманітні стандартні коефіцієнти швидкості від i=7,5 до i=100, щоб відповідати вимогам до перетворення швидкості та крутного моменту в різних робочих умовах. Деякі моделі також підтримують багатоступеневі комбінації для досягнення більшого вихідного коефіцієнта передачі, наприклад 40:1 на першому ступені та 5:1 на другому ступені, а загальне передаточне число може досягати 200:1.

Варто зазначити, що під час фактичного використання, окрім передавального числа, слід комплексно враховувати такі фактори, як вихідний крутний момент, втрата ефективності та робочий цикл. Якщо коефіцієнт зменшення занадто великий, ефективність зменшиться, а обсяг збільшиться; якщо він занадто малий, вихідний крутний момент буде недостатнім, і вантаж не можна буде рухати.

Райдафон може швидко порекомендувати відповідну комбінацію моделі та співвідношення швидкості на основі вхідної потужності, робочої швидкості, характеристик навантаження та інших параметрів, наданих замовником. Наша технічна команда може надати повні послуги з розрахунку вибору, щоб гарантувати, що обладнання досягне очікуваної продуктивності в фактичній експлуатації. Якщо у вас виникли запитання щодо розрахунку коефіцієнта швидкості або відповідності продукту, будь ласка, зв’яжіться з Raydafon для отримання технічної підтримки та індивідуальних пропозицій.
