Factory Direct PTO Shaft for Tractors and Agricultural Implements

Карданний вал Raydafon — що ми робимо і як ми це будуємо

Наша фабрика та досвід

  • Ми зосереджені на дослідженні та розробці та виробництві карданних валів і маємо глибокий досвід у системах сільськогосподарської трансмісії.
  • Наша власна фабрика знаходиться в китайському кластері сільськогосподарського обладнання.
  • Ми контролюємо весь процес: закупівлю матеріалів, ковку, обробку, збірку та випробування.
  • Ми постачаємо повний асортимент карданних валів для косарок, фрез, розкидачів добрив, дробарок тощо.
  • Наша продукція надходить до Європи, Америки, Близького Сходу, Південної Америки та інших розвинутих сільськогосподарських ринків.

Фокус дизайну: безпека, універсальність, довговічність

  • Кожен карданний вал використовує трубу з високоміцної вуглецевої сталі та ковані сталеві вилки.
  • Висока міцність і високий крутний момент — стабільний при великих навантаженнях і роботі на високій частоті.
  • Ми пропонуємо кілька міжнародних стандартних інтерфейсів: італійський тип CE, німецький тип WAL, американський стандарт ASAE тощо.
  • Це робить наші вали сумісними з різними марками сільськогосподарської техніки.

Ми вбудовуємо засоби безпеки

  • Запобіжний кожух і муфта обмеження крутного моменту входять у стандартну комплектацію — запобігають пошкодженню від перевантаження та травмам внаслідок заклинювання.
  • Деякі моделі високого класу підтримують швидке підключення та витягування — легка заміна та ремонт поза приміщенням.
  • Розташування отвору для змащування добре розроблено з ущільнювальною структурою — подовжує цикли змащування та скорочує щоденне обслуговування.
  • Кожен набір проходить динамічне балансування та випробування на ударну міцність перед тим, як залишити фабрику — відсутність аномальної вібрації на високих швидкостях.

Налаштування та постачання

  • Ми обслуговуємо виробників сільськогосподарської техніки та канали роздрібної торгівлі — ми знаємо відмінності між галузями.
  • Ми підтримуємо налаштування зразків і серійне нестандартне виробництво.
  • Гнучкі цикли доставки; наша технічна команда допомагає з вибором і підбором інтерфейсу.
  • Стандартні моделі завжди в наявності і можуть бути відправлені в той же день.

Де використовуються наші карданні вали

  • Середня та велика сільськогосподарська техніка
  • Садова техніка
  • Техніка для годування худоби

Якщо у вас є конкретна програма,зв'яжіться з намидля креслень, посібників зі специфікаціями або підтримки тестування зразків. Ми підберемо для вас рішення для трансмісії.

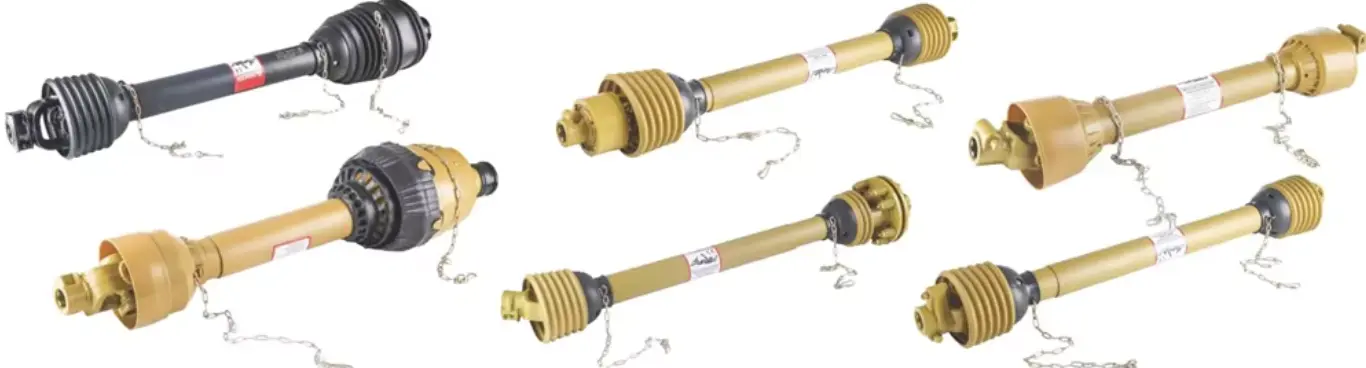

Raydafon PTO Shaft

Як зняти карданний вал з коробки передач

Зняти карданний вал нескладно, але неправильне виконання може пошкодити компоненти інтерфейсу або створити загрозу безпеці. Ось як ми рекомендуємо це зробити.

Перш ніж почати

  • Спочатку вимкніть джерело живлення.
  • Перш ніж почати, переконайтеся, що обладнання повністю вимкнено.

Перевірте тип підключення

  • У більшості карданних валів Raydafon використовується запобіжний замок.
  • Шукайте стопорне кільце або засув натискного типу біля кінця коробки передач.
  • У деяких моделях використовуються гвинти — вам знадобиться шестигранний або торкс-ключ.

Етапи видалення

  • Візьміться за захисну кришку біля коробки передач і обережно потягніть її назад, щоб відкрити з’єднання.
  • Для типу стопорного кільця кнопки: натисніть на кільце однією рукою, а іншою обережно витягніть вал.
  • Для гвинтового типу: відкрутіть кріпильний гвинт, потім обережно потягніть.

На що слід звернути увагу

  • Не тягніть сильно і не струшуйте занадто сильно — це може пошкодити шліц шестерні або сальник підшипника.
  • Якщо інтерфейс заіржавів і застряг, розпиліть засіб для видалення іржі, зачекайте кілька хвилин, а потім повільно спробуйте.
  • Якщо це все ще важко, скористайтеся гумовим молотком, щоб двічі обережно постукати по краю шкаралупи, щоб вона послабилася.

Після видалення

  • Перевірте межу шліців на наявність задирок, зносу чи деформації.
  • Якщо ви виявили проблему, не встановлюйте його жорстко — спочатку замініть аксесуар.
  • Карданні вали та коробки передач Raydafon мають стандартні інтерфейси — вирівнюйте напрямок і повертайтеся назад без грубої сили.

Якщо ви зіткнулися з невизначеною конструкцією або затором,зверніться до служби технічної підтримки Raydafon. Ми можемо надати структурні креслення або відеоінструкції на основі вашої моделі, щоб ви не затримували графіки роботи.

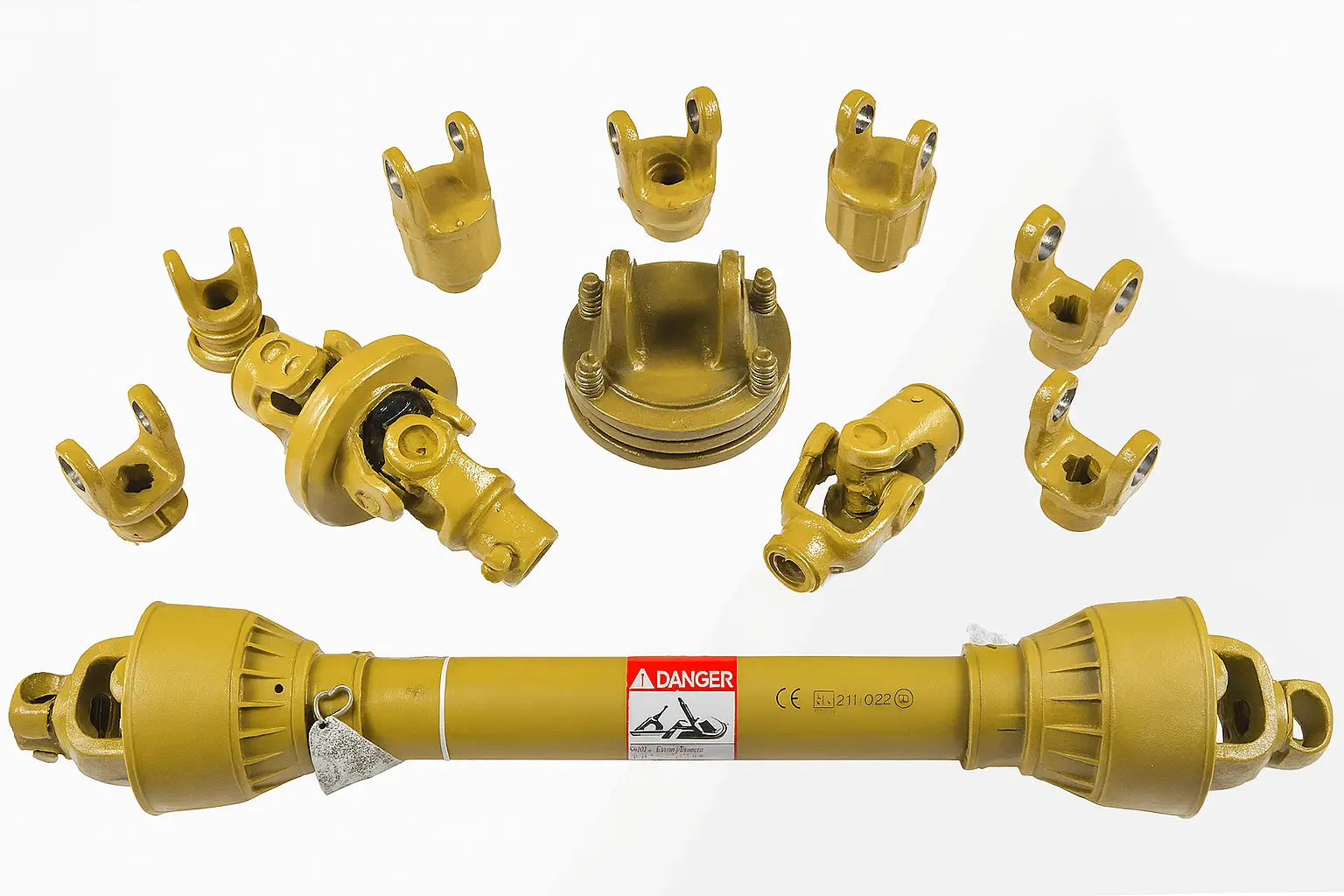

PTO shaft removal

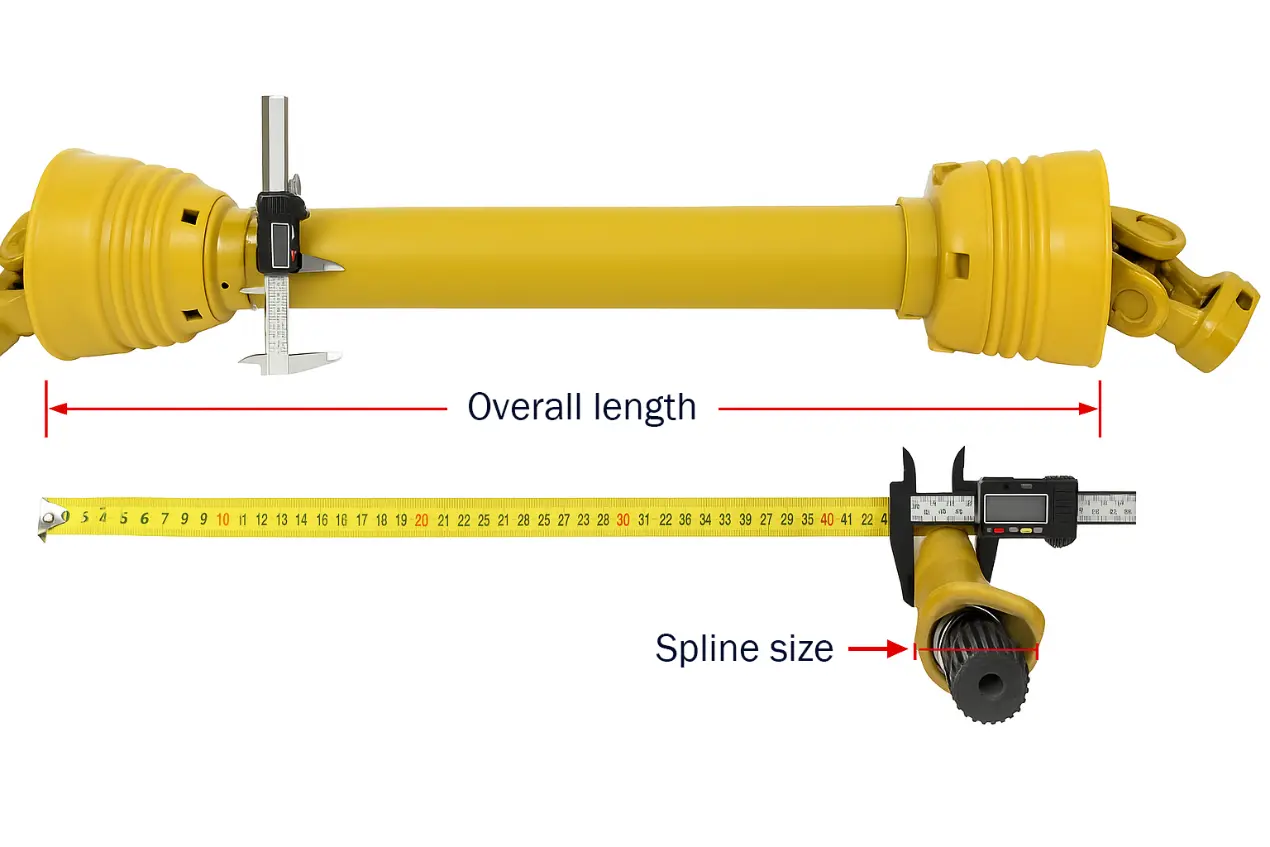

Як виміряти карданний вал

Перш ніж замінити або налаштувати карданний вал, точні вимірювання є критично важливими. Неправильний розмір впливає на встановлення та може призвести до поганої роботи або пошкодження обладнання. Ми рекомендуємо зняти вал з обладнання перед вимірюванням.

1. Загальна довжина

  • Вимірюйте від кінця до кінця у втягнутому стані.
  • Це означає від зовнішнього краю однієї вилки до зовнішнього краю іншої вилки.
  • Не вимірюйте лише довжину піхви — це неточно.

2. Розмір сплайну (вихідний кінцевий роз’єм)

  • Загальні характеристики шліців: 1-3/8" 6 зубів, 1-3/8" 21 зуб, 1-3/4" 20 зубів тощо.
  • За допомогою штангенциркуля виміряйте зовнішній діаметр шліца.
  • Підрахувати кількість шліцьових зубів.
  • Роз’єми Raydafon підтримують численні міжнародні стандарти для легкого підключення до різних брендів.

3. Тип і структура діаметра труби

  • Середня частина зазвичай являє собою шестикутну трубу, зіркоподібну або квадратну трубку.
  • Це визначає крутний момент і телескопічний діапазон.
  • Використовуйте штангенциркуль, щоб виміряти відстань між протилежними сторонами (паралельні сторони для шестикутних труб, відстань між зубцями для зірчастих труб).
  • Запишіть загальний телескопічний хід.

4. Структура захисту безпеки

  • Перевірте, чи рукав готовий.
  • Перевірте наявність кілець проти ковзання на обох кінцях валу.
  • Це допомагає визначити, чи можна далі використовувати приводний вал.

Якщо ви не впевнені, як вимірювати, або турбуєтеся про похибку вимірювання, сфотографуйте та надішліть свої дані технічній команді Raydafon. Ми надаємо підтвердження розмірного креслення, рекомендації щодо швидкого зіставлення або індивідуальну обробку. Ви обираєте правильнеКарданний валі використовуйте його відразу після встановлення без змін.Зв'яжіться з намидля безкоштовної форми підтвердження розміру або відеоінструкцій.

PTO shaft measurement

Про Райдафон

Raydafon є виробником трансмісії та гідравлічних технологій. Ми давно обслуговуємо сільськогосподарське обладнання, промислову автоматизацію та нові галузі енергетики.

  • Розташована в основному промисловому поясі деталей трансмісії в Китаї.
  • Повна система ланцюга постачання та незалежні можливості обробки.
  • Інтегрована заводська система: дослідження та розробки, лиття, оздоблення, складання та тестування.
  • Ми дотримуємося якості як основи, доставки як критерію та обслуговування як підтримки.
  • Ми надаємо стабільні та надійні рішення для передачі електроенергії клієнтам у всьому світі.

Наша лінія продуктів

  • Високоефективні черв'ячні редуктори
  • Компактні та високопередавальні планетарні редуктори
  • Гідроциліндри для сільськогосподарської техніки та інженерного обладнання
  • Стандартні деталі та нестандартне налаштування — ми швидко реагуємо та пропонуємо гнучкі рішення.

Програми та ринки

  • Техніка для посіву та внесення добрив
  • Змішувальне обладнання
  • Фотоелектричні системи стеження
  • Підйомні платформи
  • Експортується до Південно-Східної Азії, Південної Америки, Східної Європи, Близького Сходу тощо.

Кожна партія проходить кілька раундів заводської перевірки: перевірка крутного моменту, перевірка герметичності, перевірка допуску складання. Кожен продукт створений для «стабільної роботи та доставки вчасно».

Якщо ви шукаєте надійну китайську фабрику та постачальника коробок передач і гідравлічних деталей, Raydafon — партнер, якого ви не зможете пропустити. Ми вітаємо глобальних клієнтів для обговорення співпраці з кресленнями та зразками. Ми допомагаємо клієнтам створювати ефективні та довговічні механічні системи з конкурентними цінами, професійними технологіями та безперервною стабільною доставкою.

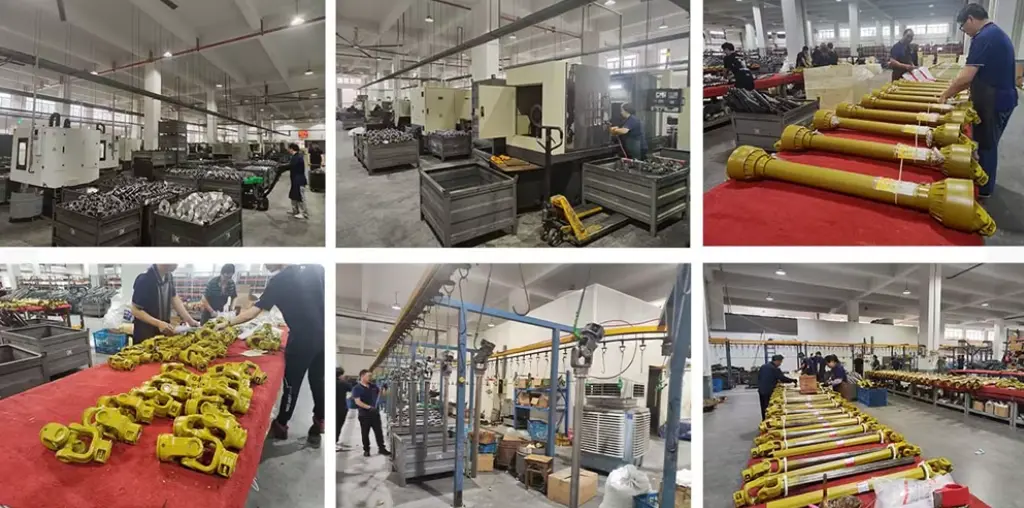

Raydafon factory

Продукти
View as

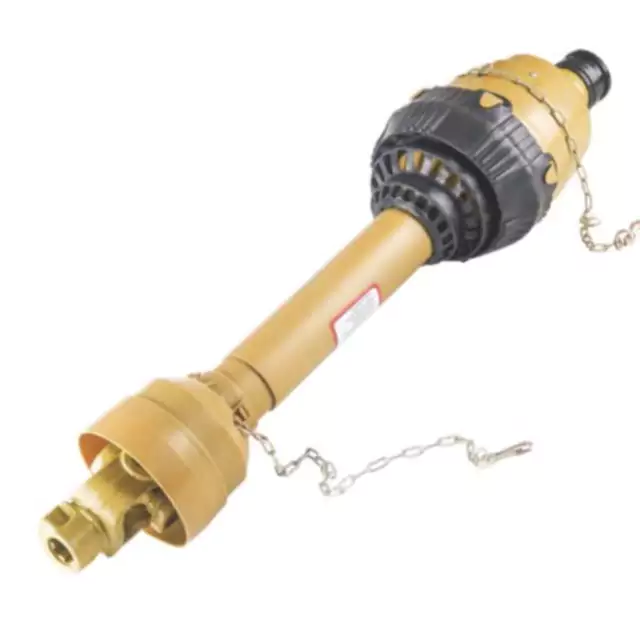

Карданний вал для рулонних прес-підбирачів Krone

Карданний вал для рулонних прес-підбирачів Krone

Карданний вал рулонного прес-підбирача Krone покриття KR100/125/155/130/160, 1500/1800, 1500V/1250 MC і 1250/1550. Стандартний розмір 4 і CV розміру 4 використовують вал 1210 зі шліцом 1,375-6. Розмір 6 CV доступний для 1500/1800 і окремих збірок 1250/1500; 1500V/1250 MC використовує 2380 або 2480 CV з 1,375-6. Варіанти зчеплення включають FT34 при 1000 Н·м, FT32 при 1000 Н·м, FT42 при 1450 Н·м, виріз K64/2 при 1050 або 1500 Н·м і FF1 при 1000 Н·м. Базові номери деталей CV: 71R4121UCW07000 для CAT3/540 і 71R6121UCW07000 для CAT4/540, обидва 1.375-6. Після підтвердження моделі прес-підбирача та наявної конфігурації вала для кожного замовлення вказується мінімальна вартість, налаштування та час виконання.

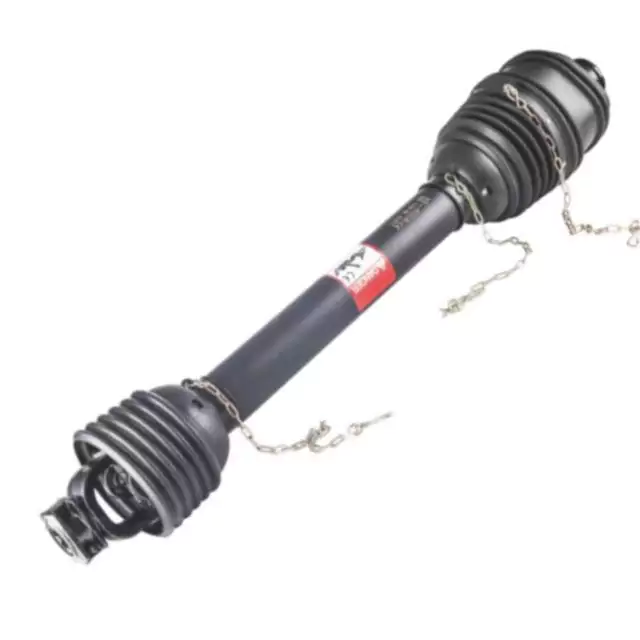

Карданний вал для рулонних прес-підбирачів Case IH

Карданний вал для рулонних прес-підбирачів Case IH

Карданний вал для рулонних прес-підбирачів Case IH — охоплює RB444, RB454, RB455A, RB464, RB554 і RB564, а також варіанти RB454 для силосування та RB454. Трансмісії постійної швидкості CAT4 і CAT5 з фрикційною муфтою; вхідний шпонка 1.375-6 або 1.375-21 в залежності від трактора; потребна потужність 40–100 к.с. (30–75 кВт). Значення крутного моменту зчеплення від 1000 Н·м (CAT3/S4) до 1800 Н·м (CAT4/S6). Надішліть свою модель прес-підбирача та шліц ВВП трактора — ми підтверджуємо категорію трансмісії, крутний момент зчеплення та довжину вала та надсилаємо заводську ціну протягом 24 годин.
Карданний вал для прямокутних прес-підбирачів New Holland 900 моделей

Карданний вал для прямокутних прес-підбирачів New Holland 900 моделей

Цей карданний вал для прямокутних прес-підбирачів New Holland моделей 900, ретельно розроблений компанією Raydafon, призначений для прямокутних прес-підбирачів New Holland серії 900. Він має тверду структуру лимонної трубки та оснащений стандартним 1-3/8" Z6 spline інтерфейсом на обох кінцях, щоб забезпечити плавну та ефективну передачу енергії та ідеальне пристосування до вашого обладнання. Як професійний виробник і надійний постачальник із Китаю, ми постачаємо безпосередньо з заводу, щоб надати вам продукцію відмінної якості та конкурентоспроможної ціни для забезпечення безперебійних операцій пресування.
Карданний вал для прямокутних прес-підбирачів New Holland BigBaler 330 340

Карданний вал для прямокутних прес-підбирачів New Holland BigBaler 330 340

Як відомий виробник і постачальник у Китаї, Raydafon ретельно створив цей карданний вал для прямокутних прес-підбирачів New Holland BigBaler 330 340 на своїй власній фабриці! У ньому використовується високоміцний вал із легованої сталі 40Cr, поперечний універсальний шарнір із подвійним ущільненням, крутний момент 3500 Нм і сумісний з інтерфейсом швидкості 540/1000 об/хв. Продукт точно відповідає інтерфейсу живлення прес-підбирача New Holland 330/340, а установка є зручною та стабільною. Як фабрика-постачальник, Raydafon надає вам надійні рішення для трансмісії за доступною ціною, що робить операції пресування більш ефективними!
Карданний вал для дисків New Holland

Карданний вал для дисків New Holland

Як професійний виробник, який активно займається сільськогосподарською трансмісією в Китаї, Raydafon налаштував карданний вал для дискових комбайнів New Holland. Він використовує вал із високоміцної легованої сталі з дворядними конічними роликовими підшипниками, які можуть витримувати крутний момент 3200 Нм і адаптуватися до інтерфейсу живлення повного асортименту дискових косарок New Holland. Поверхня цього продукту оброблена трьома шарами нанокерамічного напилення, а стійкість до корозії на 60% вища, ніж у традиційних процесів. Оскільки Raydafon постачається безпосередньо з заводу, ціна Raydafon на 25% нижча, ніж у європейських брендів, і він також може надавати нестандартні послуги з налаштування, що робить його економічно ефективним вибором для ранчо для оновлення косильного обладнання.
Карданний вал із муфтою ковзання для дискової косарки 1340

Карданний вал із муфтою ковзання для дискової косарки 1340

Оптова заміна ковзаючої муфти карданного вала для дискових косарок 1340 / Hesston 1340 і 1345. Подвійний CV-збір 55N замінює 80-градусний ШРУС з боку трактора та 50-градусний ШРУС з боку дискового агрегату. З'єднання трактора зазвичай становить 1,375-21; з’єднання інструменту — круглий затискач діаметром 1,50 дюйма; у конструкції використовуються 6-шліцеві кінці 1-3/8 дюймів. Дводискова фрикційна муфта встановлена ​​на момент ковзання 2800 Н·м і знову вмикається після перевантаження. Номери деталей 14656849, 82-14656849 і 83-14656849 вказані для повного складання, половини знаряддя та половини трактора. Сумісність включає в себе Hesston 1340/1345, вибрані CaseIH 8312, Massey Ferguson PTD 12 і New Idea 5512. MOQ, налаштування та час виконання вказані для кожного замовлення після підтвердження номера деталі та розміру з’єднання.
Як надійний Карданний вал виробник і постачальник у Китаї, наша продукція пройшла сертифікацію CE. Якщо ви хочете придбати якісну продукцію, будь ласка, зв'яжіться з нами.
