Який принцип роботи карданного вала?

Карданний вал, або вал відбору потужності, це пристрій, який використовується для приводу робочого механізму опорних сільськогосподарських знарядь, призначений для виведення частини потужності для досягнення цієї функції. Вал відбору потужності — це гнучко встановлений пристрій, розташований у передній або задній частині трактора, який використовується для передачі потужності двигуна на різні сільськогосподарські знаряддя, щоб вони могли виконувати польові роботи. Положення установки ВВП є гнучким, і він може бути розташований спереду або ззаду трактора. Через карданний вал частина або вся потужність двигуна може передаватись обертальним способом до сільськогосподарських знарядь, таких як фрези, сівалки з повітряним відсмоктуванням, механічні борони, мішалки для рисових полів та обладнання для захисту рослин, одночасно підтримуючи ці машини для виконання польових робіт. Що стосується вихідної потужності, ВВП має два основні принципи роботи: стандартний тип швидкості та синхронний тип.

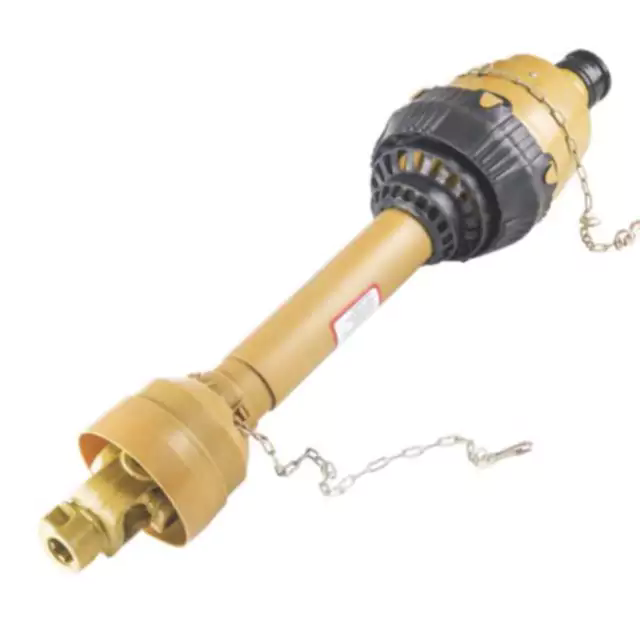

Тип стандартної швидкостіКарданний вал

Швидкість обертання стандартного карданного вала залишається стабільною і не залежить від зміни положення коробки передач трактора, оскільки його потужність передається безпосередньо двигуном. Стандартні карданні вали можна розділити на незалежні, напівнезалежні та незалежні типи. Карданний вал має спільну головну муфту з трансмісійною системою трактора та передає потужність через муфту зачеплення, але ця конструкція робить часту роботу громіздкою та може призвести до перевантаження двигуна. Напівнезалежний тип передає потужність через вторинну муфту подвійної дії, що дозволяє компонентам сільськогосподарського обладнання продовжувати обертатися, коли трактор стоїть, зменшуючи стартове навантаження, але не можна точно контролювати під час руху. Незалежний тип використовує подвійне зчеплення, щоб зробити вихідну потужність незалежною від стану руху трактора, забезпечуючи легке керування сільськогосподарським знаряддям і задовольняючи різноманітні робочі потреби.

СинхронізованоКарданний вал

Для окремих робочих елементів сільськогосподарських знарядь необхідно регулювати швидкість їх обертання синхронно зі зміною швидкості трактора. Наприклад, висівні компоненти сівалки повинні викидати насіння зі швидкістю, пропорційною швидкості трактора, щоб забезпечити рівномірний посів. Синхронізована вихідна потужність забезпечує нормальну роботу сільськогосподарської техніки, наприклад сівалки, в певних умовах шляхом синхронізації зі швидкістю трактора, при цьому особлива увага приділяється стану зчеплення під час руху заднім ходом. Щоб досягти цього, потужність вихідного вала має надходити від задньої частини другого вала коробки передач і синхронізуватися з ведучими колесами трактора. Додавши пару шестерень до з’єднувача вихідного вала, можна досягти синхронної потужності на різних швидкостях руху. Але слід зазначити, що при реверсі вихідний вал буде обертатися в зворотному напрямку, і робочі елементи сільськогосподарського інструменту також будуть обертатися відповідно. Тому перед їздою заднім ходом необхідно встановити зчіпку в нейтральне положення.

Варто зазначити, що деякі трактори мають обидва ці режими роботи. У синхронному режимі випуску вихідний вал обертається лише під час руху трактора, зберігаючи постійне передаточне число. Навпаки, незалежний вихідний режим не залежить від стану руху трактора. Поки двигун запалюється та з’єднаний з вихідним валом, вихідний вал почне обертатися, і його швидкість змінюється лише зі швидкістю двигуна.
