SWC-WH без гнучкої зварювальної універсальної муфти

SWC-WH без гнучкої зварювальної універсальної муфти

Raydafon SWC-WH без гнучкої зварювальної універсальної муфти У нееластичних зварних універсальних муфтах використовуються зварні з’єднання для забезпечення надійної передачі, що робить їх надійним вибором для додатків із високим навантаженням, таких як металургійне та гірниче обладнання. Ми є виробником фізичних муфт у Китаї. Як надійний виробник, ми пропонуємо стабільні поставки та можемо адаптувати деталі відповідно до специфікацій вашого обладнання. Щоб дізнатися більше про ціни, зв’яжіться з нами напряму.
Зварний хомут · Без гнучкого елемента · Готовий до OEM

SWC-WH Без гнучкої зварювальної універсальної муфти дляПривідні вали для важких навантажень

Жорстка карданна муфта зварювального типу, створена для прокатних станів, кранів, гірничих і металургійних приводів. Зварний хомут усуває ослаблення болтового з’єднання. Прецизійні голчасті підшипники знижують тертя. Діаметр отвору 100–550 мм, крутний момент до 710 кН·м, легована сталь 35CrMo, виробництво ISO 9001 у Нінбо, Китай.

свердловина100 – 550 мм
Номінальний крутний момент1,25 – 710 кН·м
Кут згину15° – 25°
матеріалСталь 35CrMo
MOQ1 шт
Час виконання15 – 30 днів

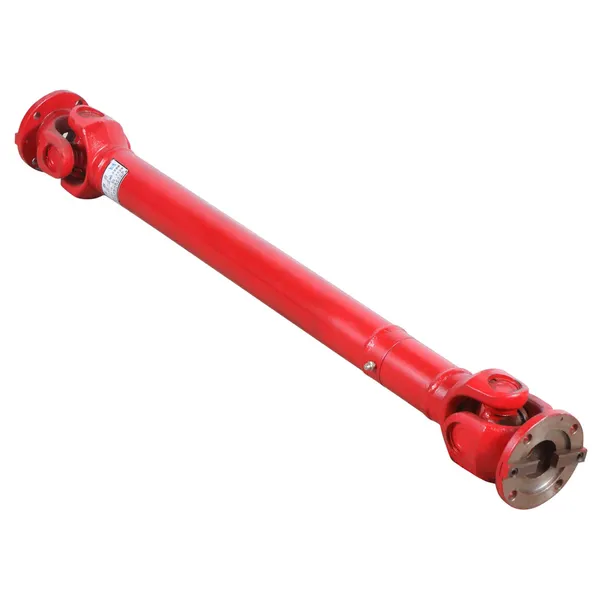

SWC-WH without flex welding type universal coupling welded yoke product photo

01Що таке SWC-WH без універсальної муфти Flex Welding?

SWC-WH є aжорстка карданна муфтаякий передає крутний момент через зварну вісь і центральну хрестовину, що працює на прецизійних голчастих підшипниках. На відміну від гнучких муфт, він міститьвідсутній еластичний елемент, тому немає гуми, пружинного пакета та компенсаційного гнучкого елемента, який зношується. Це робить його кращим вибором, коли цього вимагає дисквисокий крутний момент, висока ударостійкість і тривалий термін службиа не демпфування кручення.

Зварний хомут є основною відмінністю від болтових хомутів. Під дією безперервної вібрації болтові з’єднання можуть послабитися, спричиняючи фреттинг, люфт і, зрештою, поломку. Зварювання повністю усуває цю несправність. Для покупцівуніверсальні муфти для промислових карданних валів, це означає менше зупинок на техобслуговуванні та нижчу загальну вартість володіння протягом усього терміну служби муфти.

Якщо для вашого застосування потрібна торсійна податливість замість жорсткості, порівняйте це зSWC-BH стандартний гнучкий тип зварюванняабо довгопролітнийSWC-CH довгий гнучкий тип зварювання, які додають гнучкий елемент між двома хомутами.

02Технічні характеристики SWC-WH: діаметр отвору, крутний момент і діапазон несувісності

У таблиці нижче перераховані всі стандартні розміри серії SWC-WH. Використовуйте його, щоб узгодити ваш діаметр валу, необхідний номінальний крутний момент і доступну монтажну довжину, перш ніж запитувати пропозицію. Індивідуальні отвори, шпонкові канавки та довжини доступні за запитом.

SWC-WH без універсальної муфти типу Flex Welding — таблиця повних розмірів
Модель D (мм) Tn (кН·м) Tf (кН·м) β (°) Lmin D1 (js11) D2 (H7) D3 Lm н-д k t b (h9) g Інерція (кг·м²) Вага (кг)
Lmin +100 мм Lmin +100 мм
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Тільки кутовий

SWC-WH компенсує кутове зміщення до 15°–25°. Для осьового переміщення поєднайте його з ковзним шліцьовим валом.

Вибір крутного моменту

Застосовуйте робочий коефіцієнт 1,5–2,5 до номінального крутного моменту залежно від рівня удару та робочого циклу.

Відповідність отворів

Стандартні отвори D1 js11 / D2 H7, перелічені вище. Доступні спеціальні ступінчасті або шлицеві отвори.

Альтернативний фланець

Якщо ваш вал використовує фланцевий інтерфейс, дивФланцевий тип SWC-WFв тій же серії.

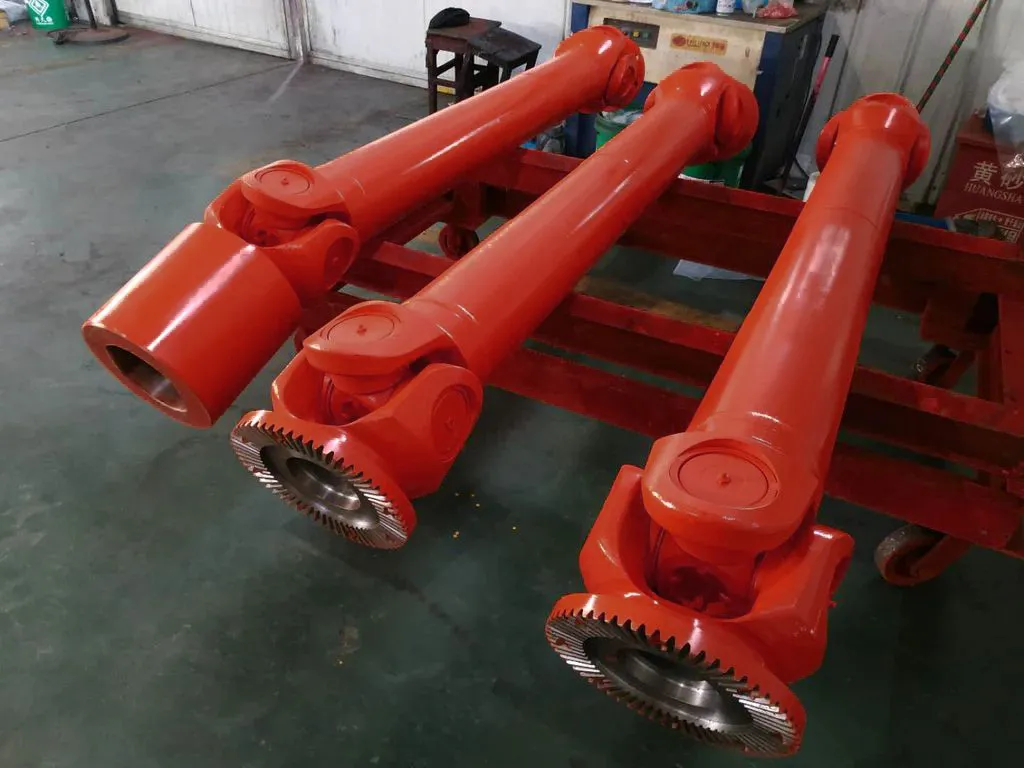

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Чому покупці вибирають зварні хомути для важких машин

Інженери із закупівель обирають SWC-WH з трьох комерційних причин:менший час простою, менша кількість циклів заміни та нижча загальна вартість години роботи.

  • Відсутність ослаблення болтового з’єднання.Зварний хомут усуває вібраційний режим руйнування, який скорочує термін служби болтових хомутів у прокатних станах і дробарках.
  • Висока щільність крутного моменту.До 710 кН·м номінального крутного моменту в компактному корпусі, що покриває більшість важких завдань приводного вала.
  • Прецизійні голчасті підшипники.Низьке тертя, висока ефективність і довгий інтервал змащування скорочують витрати на обслуговування.
  • 35CrMo легована сталь.Термічно оброблений для стійкості до зносу, втоми та ударів у гірничодобувній промисловості, металургії та на морі.
  • Широкий кутовий допуск.Компенсація 15°–25° зменшує витрати на вирівнювання під час встановлення.
  • Ремонтна конструкція.Змінні зношувані деталі подовжують економічний термін служби муфти за межі одного циклу заміни.

04Де використовуються муфти SWC-WH: застосування та промисловість

SWC-WH вказується там, де жорстка муфта з високим крутним моментом повинна витримувати постійні удари та вібрацію. Типові установки включають:

Сталепрокатні стани Металургійні лінії Мостові крани Портове підйомне обладнання Гірничі конвеєри Дробарки та бурові установки Морський двигун Палубна техніка Приводи для цементу та паперу Випробувальні стенди для важких навантажень Приводи з відновлюваної енергії Хімічні технологічні лінії

Якщо ваш привід також потребує осьового зміщення або сумісності при крученні, перегляньте повну версіюдіапазон універсальних муфтабо альтернативасерія зубчастої муфтиперед зазначенням.

05Спеціальні муфти SWC-WH: OEM, приватна торгова марка та виробництво на основі креслення

Райдафон - цеВиробник OEM універсальної муфти, не торгове підприємство. Налаштування здійснюється на нашому власному підприємстві ISO 9001 у Нінбо, Китай.

Отвір і паз

D1 js11, D2 H7 або спеціальний допуск. Інтерфейс з паралельним ключем, сплайном або термозбіжним диском.

Візерунок фланця

Коло болта, діаметр направляючого елемента та кількість болтів відповідають кресленню вашого сполучного фланця.

Довжина та баланс

Lmin і подовжені довжини. Сорти динамічного балансу для високошвидкісних валів.

Покриття та маркування

Фарбування, чорний оксид, цинкування. Табличка та маркування власної торгової марки.

Надішліть PDF, DWG, DXF або STEP креслення з вашими розмірами валу та робочим циклом. Наші інженери надсилають рекомендацію та цінову пропозицію протягом 24 годин.

06Контроль якості, сертифікати та гарантія 12 місяців

Кожна муфта SWC-WH проходить документально підтверджену перевірку перед відправкою. Це слід доказів, на який покладаються закордонні покупці для схвалення постачальника та вхідної перевірки.

  • Виробничий процес сертифікований ISO 9001
  • Записи про вхідну перевірку та термічну обробку сталі
  • Звіт про перевірку розмірів отвору, шпонкової канавки та Lmin
  • Перевірка зварного шва на з’єднанні бугеля
  • Перевірка підшипника на посадку та обертання перед пакуванням
  • 12-місячна обмежена гарантія на виробничі дефекти

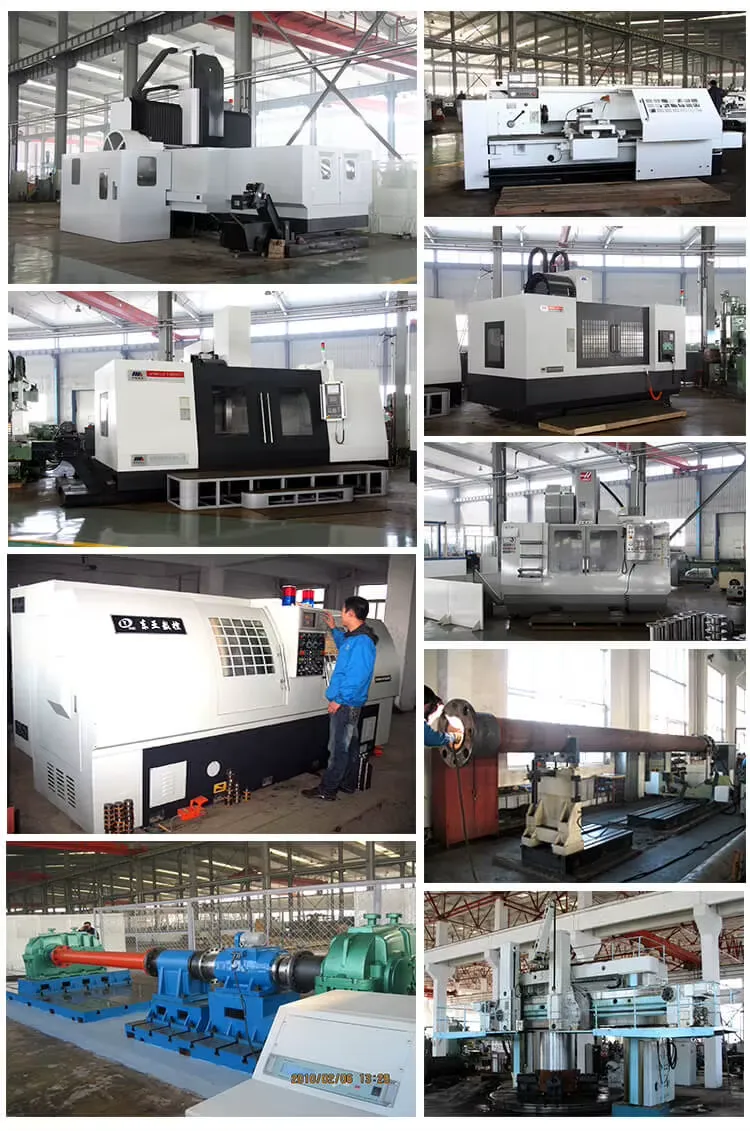

Raydafon universal coupling manufacturing workshop Ningbo China

07Як замовити: MOQ, час виконання, упаковка та доставка

MOQ

1 шт для стандартних розмірів. Ціна об'єму від 50 шт.

Час виконання

15–30 днів після підтвердження розіграшу та депозиту.

Упаковка

Дерев'яний футляр, антикорозійна плівка VCI, осушувач, спеціальний піддон для великих розмірів.

Доставка

Море, повітря або експрес. Доступні умови EXW / FOB / CIF / DDP.

Документи

CI, PL, CO, форма A/E, сертифікат матеріалу, звіт про розміри.

Оплата

T/T, L/C за пред'явленням та інші умови, які можуть бути обговорені для постійних покупців.

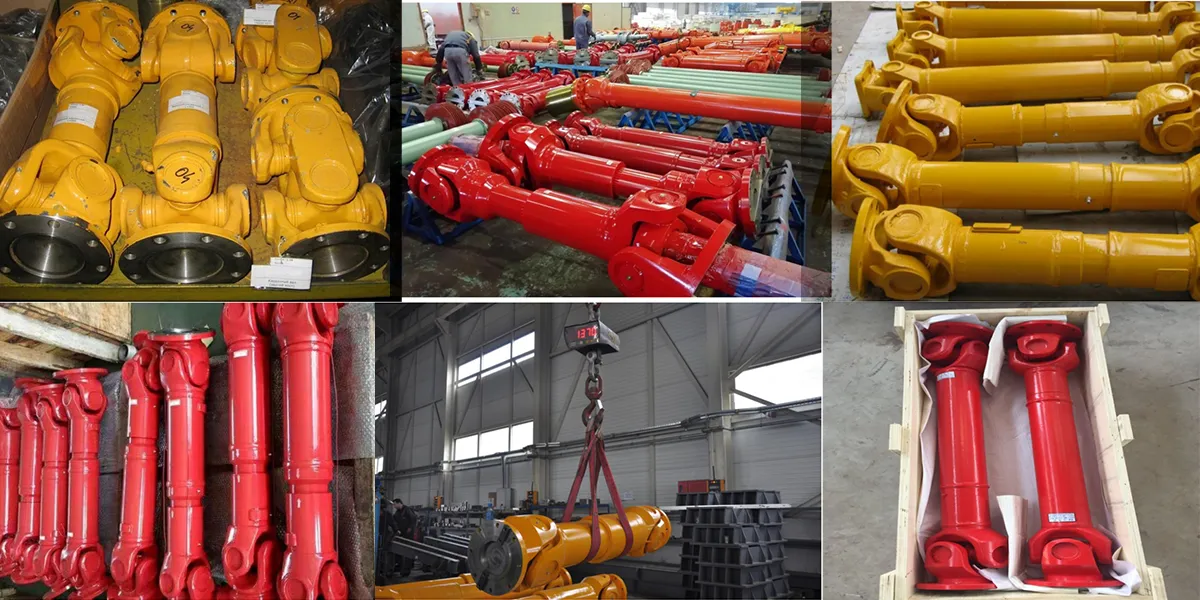

SWC-WH universal coupling inspection and assembly line

08Універсальна муфта SWC-WH. Часті запитання покупця

Що означає «без гнучкого типу зварювання» на муфті SWC-WH?

Це означає, що муфта не має пружного або гнучкого елемента на шляху крутного моменту, а ярмо з’єднується зварюванням, а не болтами. Це усуває ослаблення болтового з’єднання під час вібрації та підвищує жорсткість конструкції. Це правильний вибір для приводів з високим крутним моментом і сильними ударами, де не потрібен гнучкий елемент.

Який крутний момент і діапазон отворів серії SWC-WH?

Діаметр обертання 100–550 мм, номінальний крутний момент 1,25–710 кН·м, момент втоми 0,63–355 кН·м, стандартний отвір D1 57–426 мм. Доступні спеціальні отвори та ступінчасті вали.

Який матеріал і підшипники використовуються?

Хомут і фланці виготовлені з термічно обробленої легованої сталі 35CrMo. Поперечна цапфа працює на прецизійних голчастих підшипниках, щоб зменшити тертя та подовжити термін служби під час безперервного промислового використання.

Який максимальний кут зсуву?

Залежно від розміру, кутове зміщення від 15° до 25°. SWC-WH не компенсує осьовий зсув — поєднайте його з ковзаючим шліцом або телескопічним валом, якщо існує осьовий хід.

Ви пропонуєте муфти OEM або індивідуальні SWC-WH?

так Ми налаштовуємо отвір, шпонковий паз, малюнок фланця, довжину, клас балансу, обробку поверхні та табличку з іменами. Надішліть креслення у форматі PDF, DWG, DXF або STEP, і ми надамо пропозицію протягом 24 годин.

Що таке MOQ, час виконання та гарантія?

MOQ 1 штука для стандартних розмірів. Термін виконання 15–30 днів залежно від розміру та індивідуальності. 12-місячна обмежена гарантія на виробничі дефекти.

Як вибрати правильний розмір SWC-WH для свого карданного валу?

Надайте номінальний крутний момент, максимальний крутний момент, швидкість, діаметри валів, кут зміщення та робочий цикл. Наші інженери порекомендують розмір із правильним фактором обслуговування. Ви також можете переглянути повнийпосібник з вибору універсальної муфтиперш ніж зв'язатися з нами.

Чи можу я отримати зразок перед розміщенням гуртового замовлення?

так Замовлення зразків приймаються для стандартних розмірів. Вартість зразка та вартість вантажу вказуються окремо та можуть бути зараховані до першого оптового замовлення.

Запит на пропозицію універсальної муфти SWC-WH

Надішліть креслення вала, крутний момент і швидкість. Наші інженери відповідають протягом 24 годин із рекомендацією розміру та заводською ціною.
