Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

РАЙДАФОН / ГІДРАВЛІЧНИЙ ВІДДІЛ

Виробник гідравлічних циліндрів для навантажувачів для постачання OEM, заміни післяпродажного обслуговування та ремонту в умовах експлуатації

Raydafon виробляє гідроциліндри для електричних навантажувачів, навантажувачів внутрішнього згоряння, штабелерів та складського обладнання. Кожна одиниця створена відповідно до підтверджених діаметра отвору, поршню, діаметра штока та типу кінців з’єднання, а потім проходить випробування під тиском перед тим, як залишити конвеєр, щоб її можна було поставити прямо на вантажівку без регулювання.

Ми постачаємо машинобудівні заводи, інтеграторів гідравлічних систем, регіональних дилерів запчастин і сервісних підрозділів, відповідальних за термінальне обладнання. Циліндри експортуються в Європу, Південно-Східну Азію та Південну Америку, покриваючи попит як на оригінальне обладнання, так і на заміну.

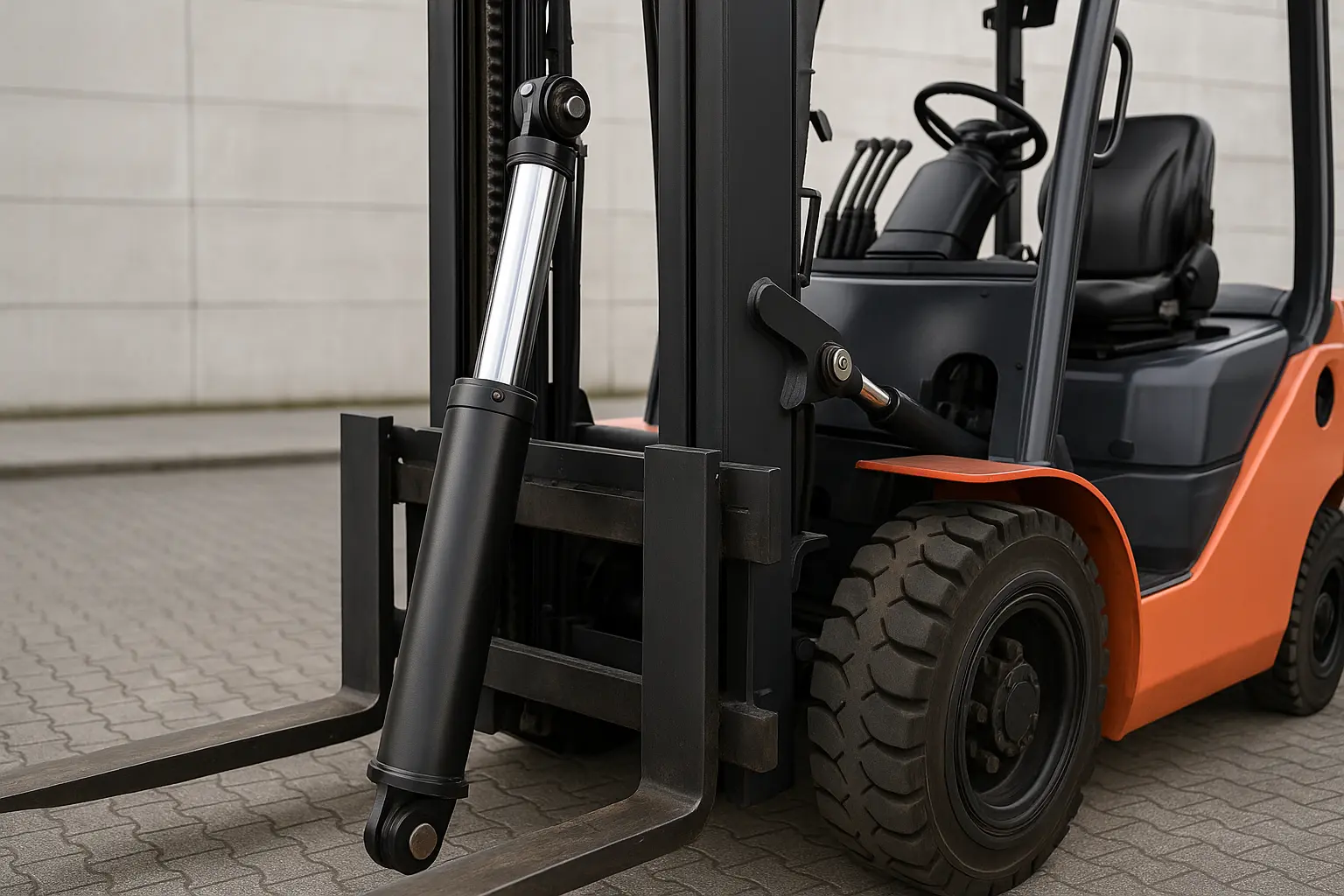

Forklift hydraulic cylinder manufactured by Raydafon
Гідравлічні циліндри для навантажувачів виробляються з обробленими на ЧПУ розмірами ключів, герметизуються в контрольованому процесі, а потім випробовуються тиском перед відправленням.
1,5–18 тПокриття тоннажу навантажувача
7–14 МПаДіапазон робочого тиску
Підйом / НахилТипи стандартних функцій
ЧПККонтроль ключового розміру
OEM / ODMНалаштування на основі малюнків
01

Постачання гідравлічного циліндра для навантажувача для механізмів нахилу, підйому та бокового зсуву

Різні функції навантажувача висувають різні вимоги до циліндра. Циліндр нахилу, циліндр підйому та циліндр бокового зсуву не є взаємозамінними — кожному потрібен власний отвір, хід, коефіцієнт тяги та геометрія кріплення, щоб відповідати щоглі та каретці, якими він керує.

  • Циліндри нахилу вил і регулювання кута щогли
  • Підйомні циліндри для підйому та опускання щогли
  • Циліндри механізму бічного зсуву
  • Гідравлічні пакети електронавантажувачів
  • Циліндри для навантажувачів внутрішнього згоряння
  • Штабелери та складське транспортно-розвантажувальне обладнання
  • Індивідуальний отвір і хід на кресленні
  • Заміна існуючих номерів деталей

Що визначає правий циліндр

  • ТоннажВилкові навантажувачі від 1,5 до 18 т потребують істотно різних розмірів отворів і товщини стінок.
  • функціяФункції нахилу, підйому та бокового зсуву створюють різні напрямки навантаження та робочі цикли.
  • МонтажПередні та задні шпильки, фланці або скоби повинні відповідати щоглі та рамі.
  • Навколишнє середовищеПил, вологість і часта експлуатація вимагають відповідної обробки стрижня та якості ущільнення.

Ключові компоненти виготовлені з високоміцної легованої сталі з гальванічним покриттям поверхні стрижня або твердим хромом для захисту від корозії та зносу. Результатом є плавний рух, швидка реакція та стабільне ущільнення при частій щоденній експлуатації, а не лише протягом першого тижня після встановлення.

02

Як відремонтувати гідравлічний циліндр навантажувача

Відновлення гідравлічного циліндра навантажувача полягає не просто у відкручуванні торцевої кришки та заміні гумового кільця. Процес має п’ять етапів, і кожен з них має значення — пропустіть крок, і пристрій знову почне витікати через кілька днів після повернення в експлуатацію.

  1. Скиньте тиск і вийміть циліндр Скиньте тиск у системі, від’єднайте гідравлічні лінії та вийміть циліндр із вантажівки. Послабте гайковим ключем болти торцевої кришки та повільно витягніть поршневий шток, обережно, щоб не подряпати отвір циліндра. Якщо всередині багато масла, злийте та очистіть перед тим, як продовжити.
  2. Огляньте кожен знятий компонент Перевірте поршень, шток і ущільнювальні кільця по черзі на предмет деформації, зносу, втрати краю або іржі. Джерелом витоку може бути один слід зносу, тому не пропускайте ретельний огляд.
  3. Замініть усі старі або пошкоджені ущільнення Підтвердьте специфікацію перед встановленням. У деяких циліндрах використовуються комбіновані ущільнення, і встановлення їх у неправильній орієнтації спричинить негайну поломку, незалежно від того, наскільки добре виконана решта реконструкції.
  4. Зберіть у вихідному порядку Обережно встановіть поршневий шток і тримайте центральну вісь на одній лінії. Якщо шток неправильно відцентрований, навіть правильно відремонтований циліндр почне протікати протягом кількох днів роботи.
  5. Випробування тиску перед встановленням Встановіть зібраний циліндр на обладнання для випробування тиском і перевірте на внутрішні витоки або заклинювання. Лише після проходження випробування його слід встановлювати назад на навантажувач.

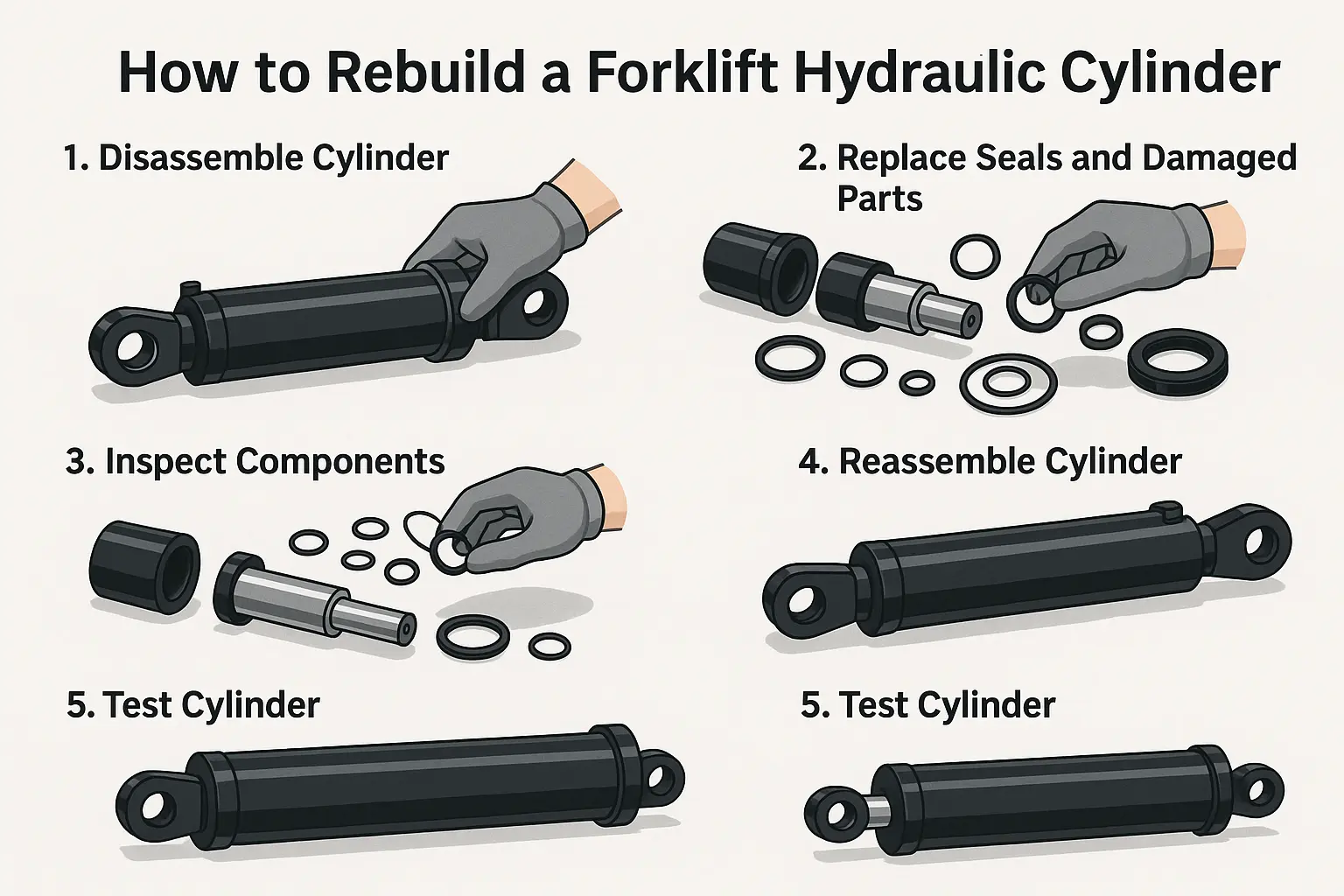

Forklift hydraulic cylinder rebuild process
Перевірка, заміна ущільнювачів і правильна повторна збірка здебільшого забезпечують успіх відновлення — випробування тиском це підтверджує.

При перебудові не варто

Якщо поршневий шток зігнутий або отвір циліндра має серйозні подряпини, відновлення не вдасться. Заміна є більш економічним шляхом. Raydafon постачає повний асортимент гідравлічних циліндрів і деталей для навантажувачів, а також ремонтні комплекти за запитом — підходить для ремонтників навантажувачів та інженерів обладнання, яким потрібно повернути вантажівку в експлуатацію в той же день.

03

Як зняти гідравлічний циліндр з навантажувача

Послідовність видалення та деталі обробки визначають, чи триватиме робота двадцять хвилин чи пошкоджує навколишні компоненти. Наведені нижче чотири етапи є стандартною процедурою, якої дотримуються наші сервісні партнери.

Звільніть тиск Вимкніть навантажувач і дайте гідравлічній системі скинути тиск природним шляхом. Зачекайте кілька хвилин, щоб переконатися, що весь тиск скинуто, перш ніж торкатися будь-якого з’єднання.
Від'єднайте маслопроводи Оберніть з’єднання тканиною, щоб уловити залишки масла, зніміть шланг високого тиску з циліндра та позначте його, щоб його можна було знову під’єднати у правильному положенні.
Зніміть кріпильні шпильки або болти Зазвичай циліндр з’єднується з щоглою або рамою за допомогою передніх і задніх штифтів. Знайдіть положення штифтів, спочатку зніміть усі стопорні кільця, потім вибийте штифти або зніміть болти.
Підніміть циліндр Корпус циліндра важкий. Використовуйте двоє людей або підвіску, уникайте ударів об навколишні конструкції та тримайте горловину циліндра догори, щоб залишки масла не розлилися.

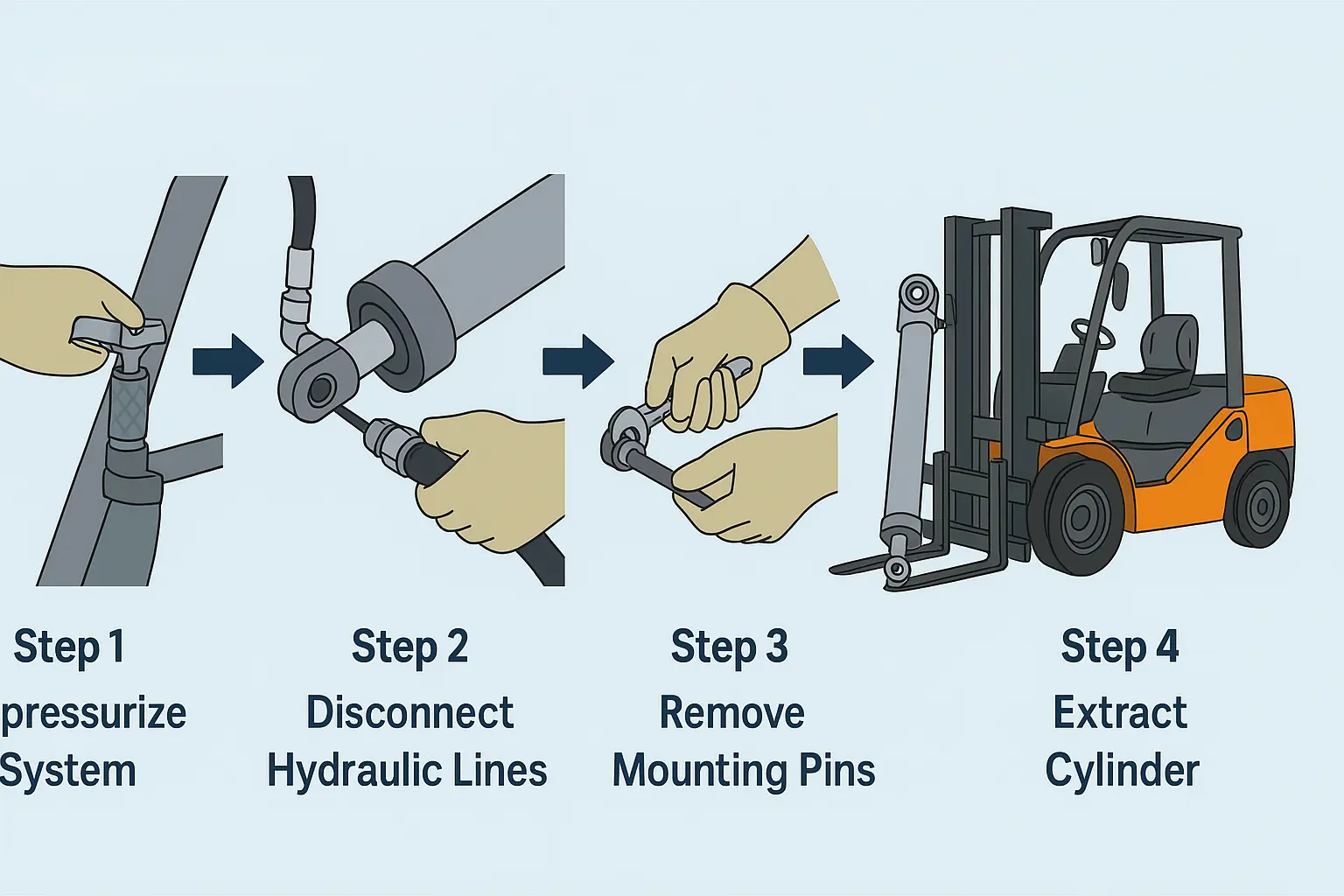

Removing a hydraulic cylinder from a forklift
Після зняття негайно закрийте масляний отвір, щоб уникнути потрапляння пилу та іржі під час зберігання чи транспортування.

Після того, як циліндр буде знято з вантажівки, негайно закрийте масляний отвір. Raydafon постачає продукцію для гідравлічних циліндрів і комплекти ущільнень, які відповідають широкому спектру моделей навантажувачів, тому користувачі можуть швидко відновити роботу обладнання, а не чекати нестандартних деталей.

04

Кого ми постачаємо

Канал 01

Виробники навантажувачів

Розробка OEM та ODM відповідно до машинних креслень і технічних вимог, включаючи спеціальні навантажувачі та конфігурації високого класу.

Канал 02

Інтегратори гідравлічних систем

Постачання циліндрів узгоджується з конструкцією гідравлічного комплекту з підтвердженням креслення, перевіркою зразків і графіком доставки.

Канал 03

Сервісно-технічні підрозділи

Замінні циліндри та ремонтні комплекти для технічного обслуговування термінального обладнання з швидкою реакцією на вимоги швидкого повідомлення.

05

Про Райдафон

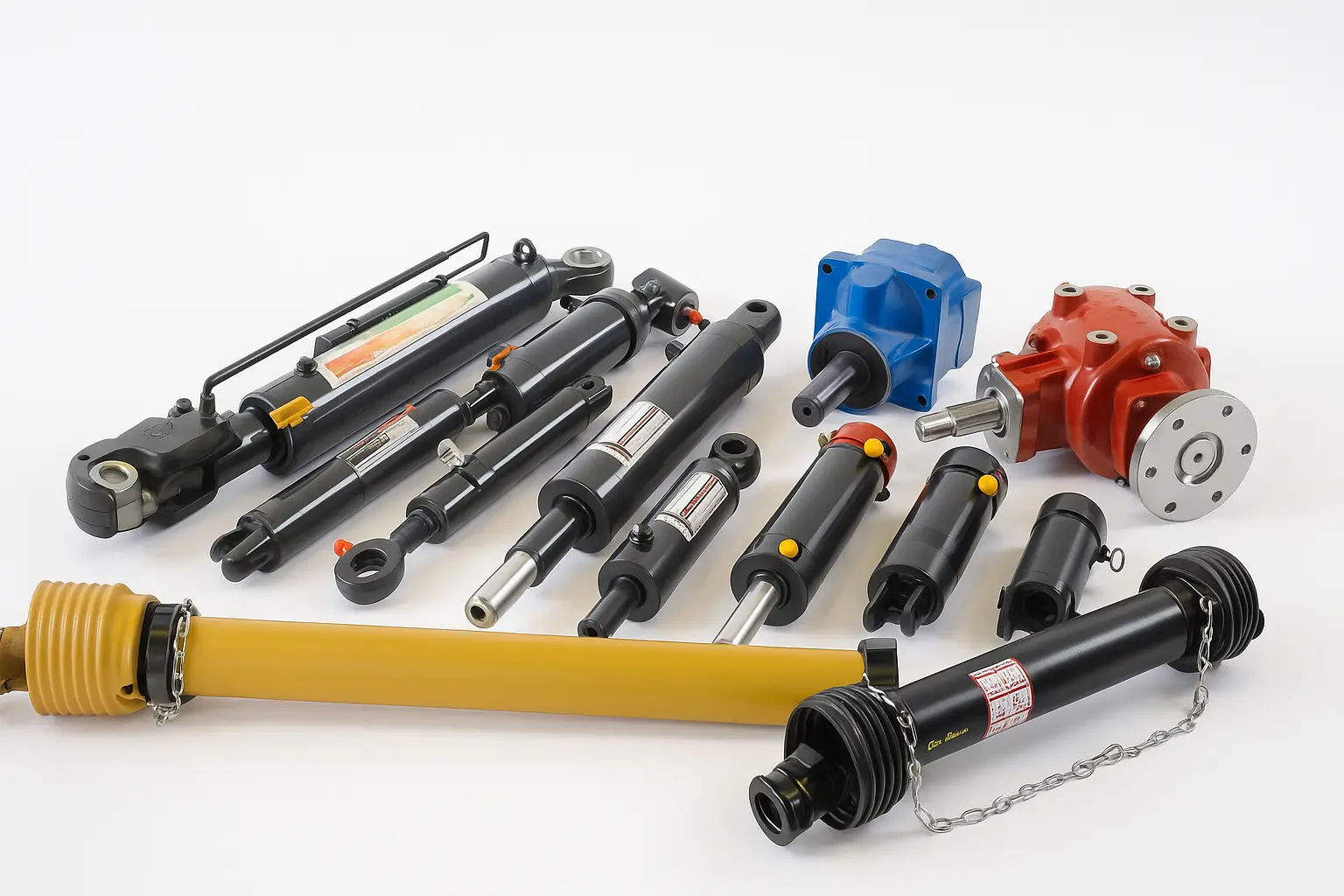

Raydafon hydraulic cylinder factory
Raydafon виробляє гідравлічні циліндри для навантажувачів, автокранів, сміттєвозів, підйомників та іншої спеціальної техніки.

Raydafon є виробником, що спеціалізується на гідравлічних і трансмісійних рішеннях. Ми не покладаємося на рекламну мову — ми стабільно створюємо продукти та дозволяємо надійній якості керувати бізнесом. Протягом багатьох років ми зосереджувалися на розробці та виробництві гідравлічних циліндрів із широким модельним рядом та гнучкою адаптацією до будівельної техніки та спеціальних транспортних засобів.

Окрім гідравлічних циліндрів для навантажувачів, наш асортимент продукції охоплює гідравлічні циліндри для мобільних кранів, гідравлічні циліндри для сміттєвозів і гідравлічних циліндрів підйомників, у всіх яких використовуються високоміцні матеріали та точна обробка для стабільної роботи в умовах високого тиску та високої частоти.

Окрім гідравлічних циліндрів, Raydafon постачає повну лінійку продуктів для передачі електроенергії, включаючиВали відбору потужності, сільськогосподарські редуктори, прецизійні шестернііпланетарні редуктори. Виробники цілісних машин, ремонтники та дилери запчастин можуть отримати кілька компонентів від одного постачальника, усуваючи дублікати координаційної роботи.

06

Поширені запитання про гідравлічний циліндр навантажувача

Яку інформацію мені потрібно надати для пропозиції?

Надішліть тоннаж навантажувача, функцію циліндра (підйом, нахил або бічний зсув), отвір, діаметр штока, хід, тип кінця з’єднання, монтажні розміри та робочий тиск. Креслення, зразок фотографії або наявний номер деталі значно прискорюють підтвердження.

Чи можете ви замінити існуючий циліндр навантажувача?

так Надішліть оригінальний номер деталі або креслення з розмірами, і ми підтвердимо відповідність. Це найпоширеніший спосіб попиту на заміну післяпродажного обслуговування.

Ви постачаєте ремонтні комплекти, а також повні циліндри?

так Ремонтні комплекти можуть поставлятися відповідно до вимог замовника, що корисно для ремонтників навантажувачів та інженерів обладнання, яким потрібно відновити вантажівку на місці.

При якому тиску працюють ці циліндри?

Гідравлічні циліндри навантажувачів зазвичай працюють у діапазоні 7–14 МПа залежно від тоннажу та функції навантажувача. Кожен циліндр проходить випробування під тиском перед відправленням, щоб підтвердити ефективність за вказаних номінальних показників.

Яка обробка поверхні використовується на штоку поршня?

Ключові компоненти виготовлені з високоміцної легованої сталі з поверхнею стрижня з гальванічним покриттям або твердим хромом для стійкості до корозії та зношування, що підходить для частої експлуатації та важких робочих умов.

Чи підтримуєте ви індивідуальні стилі отвору, ходу та з’єднання?

так Ми пропонуємо індивідуальні рішення з різними діаметрами циліндрів, ходами та стилями кінців з’єднань, які відповідають конкретній моделі навантажувача та інтенсивності роботи, включаючи проекти OEM та ODM.

Запит на пропозицію гідравлічного циліндра для навантажувача

Надішліть модель навантажувача, функцію циліндра, отвір, хід і деталі кріплення. Raydafon підтвердить специфікацію та поверне цінову пропозицію із зазначенням терміну виконання, незалежно від того, чи ви виробник навантажувачів, інтегратор гідравлічної системи чи підрозділ технічного обслуговування.

Продукти
View as

Циліндр нахилу навантажувача

Циліндр нахилу навантажувача

Циліндр нахилу вилкового навантажувача Raydafon — це спеціально розроблений гідравлічний циліндр для контролю нахилу вилкової щогли на навантажувачах вагою 1,5-18 тонн. Виготовлений з високоміцної сталі з відповідними поршнем, корпусом циліндра, штоком і набором ущільнень. Робочий тиск 7-14 МПа, без перепадів тиску під навантаженням. Стандартний діаметр отвору 60-100 мм, діаметр штока 25-40 мм, хід 32-193 мм. Гвинтове кріплення та з’єднання стопорного кільця дозволяють замінити сальник за лічені хвилини, не знімаючи щогли. Підходить для складських, заводських і портових операцій. Індивідуальний діаметр, хід і відстань встановлення доступні для марок навантажувачів OEM. MOQ 50 одиниць, 25-35 днів гуртовий час виконання. Щоб отримати пропозицію, надішліть модель навантажувача, вимоги до діаметра циліндра та кількість.

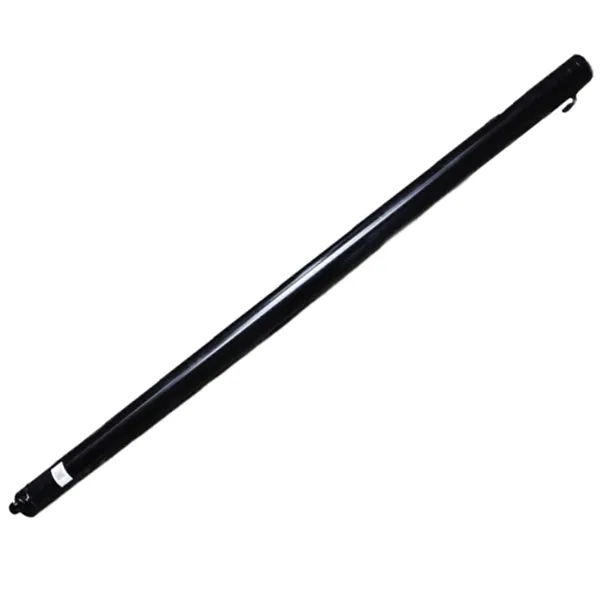

Циліндр підйому навантажувача

Циліндр підйому навантажувача

Підйомний циліндр навантажувача Raydafon — це вертикальний підйомний компонент, встановлений на щоглі, який піднімає та опускає каретку вилки. Виготовлений з високоміцної сталі з відповідним поршнем і оптимізованою структурою ущільнювального кільця. Стандартні моделі охоплюють отвір Φ56-60 мм, стрижень Φ45 мм, хід 1500-1505 мм і робочий тиск 17,5-18,1 МПа. Просунуті моделі включають буферний пристрій, який запобігає сильному удару під час повного ходу, захищаючи як вантаж, так і конструкцію щогли. Сумісний з електричними та дизельними навантажувачами. П'ять стандартних моделей від N30M300 до A2A35M300, нестандартний діаметр і хід, доступні для OEM. MOQ 50 одиниць, 25-35 днів гуртовий час виконання. Надішліть модель навантажувача, вимоги до ходу та кількість для пропозиції.
Як надійний Гідравлічний циліндр навантажувача виробник і постачальник у Китаї, наша продукція пройшла сертифікацію CE. Якщо ви хочете придбати якісну продукцію, будь ласка, зв'яжіться з нами.
