Планетарний редуктор

Райдафон, пряме постачання заводу високоякісних редукторів у Китаї, як надійний виробник і постачальник, ми надаємо планетарні редуктори зі стабільною продуктивністю, компактною конструкцією та розумною ціною, які підходять для обладнання автоматизації, системи передачі з високим навантаженням і поля точного керування, щоб задовольнити потреби вітчизняних та іноземних клієнтів у закупівлях щодо високого крутного моменту, тривалого терміну служби та високої ефективності.

Планетарний редуктор Raydafon має конструкцію з високоміцної легованої сталі, шестерня науглерожена, загартована та прецизійно відшліфована, твердість поверхні зубів досягає HRC60±2, стійкість до втоми висока, а несуча здатність набагато вища, ніж у традиційного механізму редуктора. Прийнято внутрішню симетричну сітчасту конструкцію з трьома зубами, ефективність передачі може досягати понад 95%, робота стабільна, шум низький, вихід крутного моменту рівномірний. Він особливо підходить для сервосистем, електричних циліндрів, промислових роботів, колісних мобільних шасі, ліній передачі та підйомних пристроїв тощо, які мають високі вимоги до точності та потужності.

РайдафонПланетарний редукторзабезпечує одноступінчасті, двоступінчасті та триступінчасті структурні комбінації, із співвідношеннями швидкостей, що охоплюють 3:1 ~ 200:1, і може розширити вибір вихідного крутного моменту та коефіцієнта зниження за потреби; Вихідні форми включають шпонковий вал, шліцьовий вал, фланцевий тип і індивідуальний нестандартний інтерфейс для задоволення вимог встановлення різного обладнання. Усі продукти компанії пройшли випробування на динамічне балансування та випробування на концентричність, щоб забезпечити високу швидкість роботи без тремтіння та нагрівання, що значно покращує загальну стабільність обладнання.

Планетарні редуктори, вироблені Raydafon, широко використовуються в автоматизованих складальних лініях, пакувальних машинах, обладнанні з ЧПК, конвеєрному обладнанні, інженерних гусеничних шасі, системах керування вітровою енергією та в інших галузях. Вони мають чудові показники довговічності, адаптивності та конкурентоспроможності за ціною, і їх добре сприймають вітчизняні та іноземні клієнти. Незалежно від того, чи є ви інтегратором, виробником повного обладнання чи постачальником послуг з технічного обслуговування, ми можемо надати вам економічно ефективні рішення для трансмісії та підтримку стабільного постачання.

Як працює планетарний редуктор

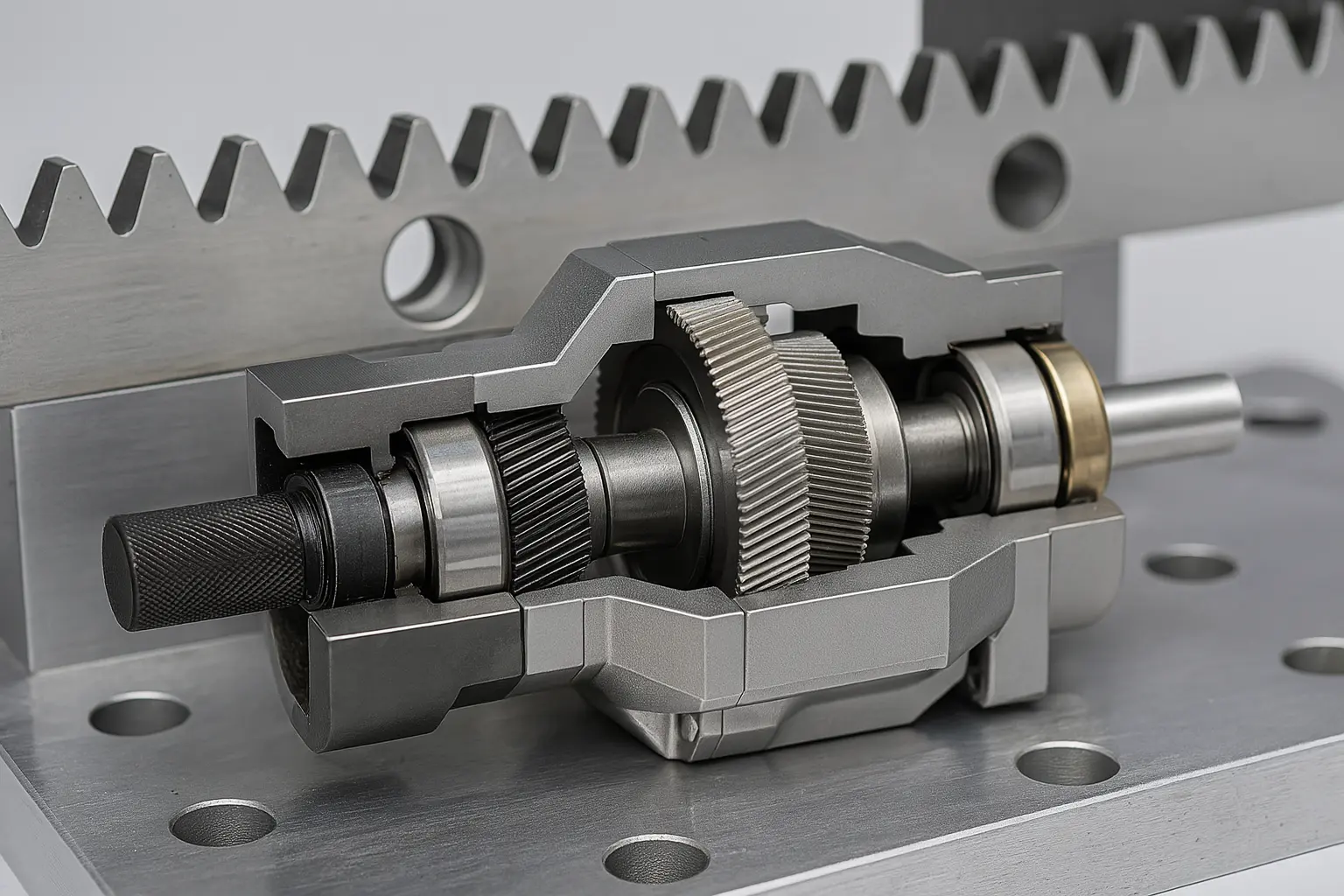

Основна структура планетарного редуктора складається з трьох ключових частин: центральної сонячної шестерні (шестерня на вхідному кінці), планетарної шестерні, що обертається навколо неї, і внутрішнього зубчастого кільця, обернутого навколо зовнішнього боку. Потужність передається від двигуна, спочатку приводячи в обертання сонячну шестерню, а потім сонячна шестерня приводить в обертання кілька планетарних шестерень. Ці планетарні шестерні обертаються, обертаючись уздовж сонячної шестерні, і, нарешті, передають потужність на вихідний вал через планетарне водило, закріплене на них.

Цей метод «зчеплення з кількома зубцями» дозволяє розподіляти зусилля між декількома шестернями, що не тільки має плавний вихід і низький рівень шуму, але також має більшу несучу здатність, ніж звичайні конструкції шестерень. Планетарні редуктори Raydafon можуть видавати більш високий крутний момент за тих самих умов об’єму, з компактною структурою, придатною для обладнання з обмеженим простором для установки, але високими вимогами до продуктивності трансмісії, наприклад, сервосистем, автоматизованих роботизованих рук, модулів гусеничного приводу, пакувальних машин тощо.

Передаточне число планетарного редуктора залежить від передавального числа і кількості ступенів. Як правило, одноступенева може досягати 310:1, двоступенева може бути розширена до 20100:1, і навіть триступенева комбінація може бути зроблена для робочих умов, які вимагають більшого коефіцієнта зменшення. Raydafon забезпечує стандартну структуру співвідношення швидкостей і підтримує індивідуальну каскадну комбінацію, встановлюючи вихідну швидкість і діапазон крутного моменту відповідно до потреб клієнта.

Оскільки внутрішня планетарна передача постійно змінює положення зусилля під час обертання, шестерня зношується рівномірно, а вся машина має довший термін служби. Крім того, ми використовуємо зубчасті колеса із загартованої легованої сталі, прецизійні підшипники та стандарти складання з низьким люфтом, що робить редуктор не тільки стабільним на виході, але й має високу точність позиціонування, придатний для багаторазового запуску та зупинки, руху вперед та назад, а також умов низького інерційного навантаження.

Основними перевагами планетарних редукторів є висока ефективність, висока щільність крутного моменту, малий розмір і хороший контроль концентричності. Raydafon має зрілі рішення щодо конструкції зубчастих передач, системи змащення, відповідності вихідного фланця тощо, які можуть задовольнити реальні потреби різних промислових систем. Якщо ви оцінюєте оптимізацію системи трансмісії, ми можемо швидко підібрати відповідну комбінацію моделі та конструкції відповідно до параметрів двигуна та вимог до навантаження, які ви надаєте. Ласкаво просимо ознайомитися з вибором.

Як розрахувати передавальне число планетарної коробки передач

При використанні або виборі планетарного редуктора розрахунок передавального відношення (відношення передачі) є основним і критичним етапом. Коефіцієнт передачі визначає швидкість і крутний момент вихідного вала і безпосередньо впливає на ефективність роботи обладнання та відповідність навантажень. При розробці планетарної системи редукції Raydafon підбере відповідну структуру співвідношення швидкостей відповідно до фактичних потреб, щоб забезпечити стабільне та ефективне використання.

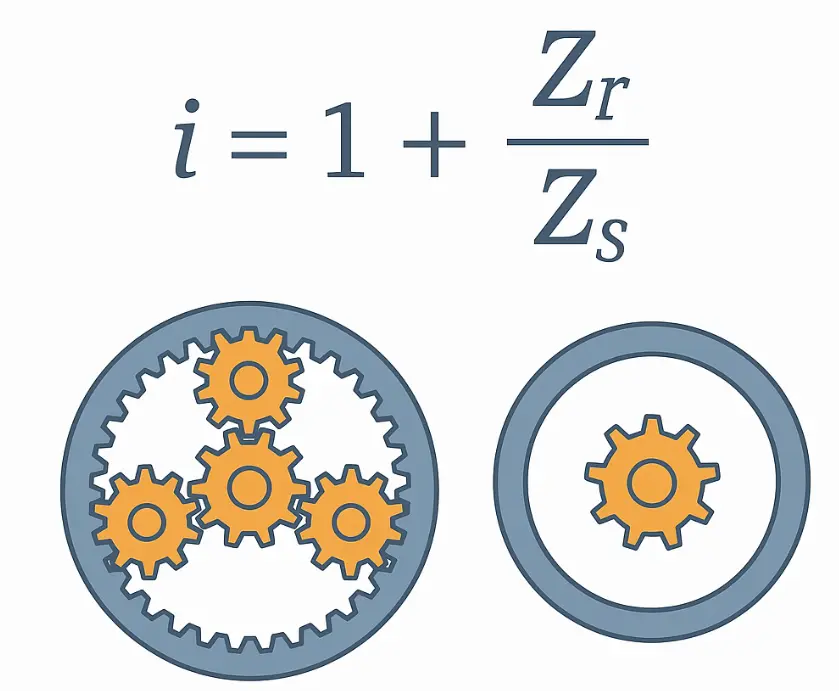

Формула для розрахунку передавального числа планетарного редуктора насправді не складна. Найпоширеніша конструкція полягає в тому, що сонячна шестерня активна, внутрішнє кільце нерухоме, а планетарне водило вихідне. За цією структурою формула для розрахунку коефіцієнта передачі:

Коефіцієнт передачі i = 1 + (Zr / Zs)

Де:

Zr – кількість зубів на внутрішньому кільці

Zs — кількість зубів сонячної шестерні

Для простого прикладу: якщо кількість зубів на сонячній шестерні дорівнює 20, а кількість зубів на внутрішньому кільці дорівнює 60, то передавальне число дорівнює:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Тобто двигун обертається 4 рази, вихідний вал обертається 1 раз, а передавальне число 4:1.

У планетарних редукторах, розроблених компанією Raydafon, передавальне число, що зазвичай використовується, охоплює діапазон від 3:1 до 100:1, що досягається за рахунок комбінації одноступінчатих, двоступінчастих або триступінчастих структур.

Одноступенева структура Зазвичай коефіцієнт швидкості становить 3~10

Двоступенева структура Коефіцієнт швидкості становить 15~100

Триступенева структура. Підходить для важких навантажень і низьких швидкостей, які вимагають більшого коефіцієнта зниження

Окрім розрахунку співвідношення швидкостей, важливо також зазначити, що планетарні групи різних рівнів накладатимуть внутрішнє тертя, що матиме незначний вплив на ефективність. Тому, за умови, що коефіцієнт швидкості дозволяє, спробуйте вибрати більш ефективну комбінацію низького рівня.

Райдафон може порекомендувати розумне передаточне число та структурний рівень на основі швидкості двигуна, вимог до вихідної швидкості, крутного моменту навантаження та інших даних, наданих замовником, а також надати креслення параметрів і пропозиції щодо вибору, щоб допомогти вам уникнути помилок на ранній стадії вибору та забезпечити надійну роботу обладнання. Якщо ви не впевнені щодо розрахунку коефіцієнта передачі, ви також можете зв’язатися з нами безпосередньо, і ми допоможемо розрахувати та підібрати відповідну модель.
