Які ключові характеристики високоточної шестерні?

У сучасному машинобудуванні високоточні зубчасті колеса є неоспіваними героями, які дозволяють використовувати все, від автомобільних трансмісій і промислових роботів до аерокосмічних приводів і високошвидкісних турбомашин. Але що саме відрізняє хайпрецизійне спорядженнязі стандартної передачі? Ключові характеристики стосуються не лише жорстких допусків на розміри; вони охоплюють цілісний набір параметрів, які визначають продуктивність, довговічність і ефективність механізму. До них відносяться точність зуба шестерні (профіль, спіраль і крок), якість обробки поверхні, концентричність, склад матеріалу, термообробка та шумові характеристики. У Raydafon Technology Group Co., Limited, наша фабрика виробляє високоточне зубчасте колесо понад два десятиліття, і ми розробили комплексну структуру якості, яка гарантує, що наші механізми відповідають найвимогливішим міжнародним стандартам, включаючи ISO 1328 і AGMA 2000. Ця стаття містить технічне глибоке занурення в основні характеристики, які визначають високоточне зубчасте колесо, пояснюючи, чому кожен атрибут важливий і як вони є. вимірюваний.

Але точність полягає не лише в дотриманні набору чисел; мова йде про забезпечення передбачуваної продуктивності в реальних умовах експлуатації. Високоточна передача має зберігати свою точність за змінних навантажень, температур і швидкостей, мінімізуючи при цьому шум, вібрацію та знос. Це вимагає особливої ​​уваги до вибору матеріалу, виробничих процесів (фрезерування, формування, шліфування та притирка) та перевірки контролю якості за допомогою сучасного метрологічного обладнання, такого як центри вимірювання зубчастих коліс і координатно-вимірювальні машини. Крім того, високоточні шестерні характеризуються здатністю досягати високого ступеня сполучення, забезпечуючи плавну та рівномірну передачу потужності з мінімальним люфтом. У цьому вичерпному посібнику ми розберемо кожну ключову характеристику, надамо детальні технічні специфікації та поділимося найкращими практиками щодо вибору та обслуговування з великого досвіду нашої фабрики. Незалежно від того, чи є ви інженером-конструктором, фахівцем із закупівель або менеджером з технічного обслуговування, ця стаття надасть вам знання, щоб впевнено оцінювати та вибирати високоточні зубчасті передачі.

Зміст

• 1. Чому точність зуба шестерні є найважливішою характеристикою?
• 2. Як якість обробки поверхні впливає на продуктивність шестерні?
• 3. Яку роль відіграють матеріал і термічна обробка в точності зубчастого колеса?
• 4. Які основні технічні характеристики нашого прецизійного механізму?
• Часті запитання (FAQ)
• Висновок і консультація з вибору спорядження

Чому точність зубів шестірні є найважливішою характеристикою?

Точність зубів шестерень є наріжним каменем високоточних характеристик шестерень. Він охоплює три взаємопов’язані компоненти: точність профілю (форма бокової частини зуба), точність спіралі (вирівнювання зуба вздовж осі шестерні) і точність кроку (відстань між сусідніми зубами). Ці параметри визначають, наскільки плавно шестерня зчеплюється з відповідною шестернею, наскільки рівномірно розподіляється навантаження по поверхні зуба, а також ступінь люфту та вібрації під час роботи. У високоточних зубчастих передачах ця точність зазвичай дотримується жорстких допусків — часто в межах ISO 1328 класу 5 або вище, що означає відхилення профілю менше 5 мікрометрів для зубчастих коліс діаметром до 200 мм. Наша фабрика в Raydafon інвестувала в висококласні зубошліфувальні верстати від таких компаній, як Reishauer і Kapp, що дозволяє нам досягати постійної точності зубів у межах цих обмежень.

Основні аспекти точності зуба шестерні та їх значення:

• Точність профілю (евольвентна форма):Профіль зуба повинен точно відповідати теоретичній кривій евольвенти, щоб забезпечити постійне співвідношення швидкостей і мінімізувати тертя ковзання. Помилки профілю спричиняють нерівномірний розподіл навантаження, що призводить до локального високого навантаження та передчасного зносу зубів. Наша прецизійна шестерня перевіряється за допомогою центру вимірювання шестерень (GMC), який оцінює відхилення профілю (f fα) і загальну похибку профілю (Fα) відповідно до DIN 3962.
• Точність спіралі (випередження та вирівнювання):Кут спіралі повинен бути рівним по всій ширині зубчастого колеса. Помилки спіралі призводять до того, що навантаження зосереджується на одному кінці зуба, що призводить до крайнього навантаження, виїмок і раннього руйнування. У нашому виробничому процесі використовується шліфування з ЧПУ з безперервним контролем траєкторії для досягнення відхилення спіралі (f fβ) менше 3 мікрометрів.
• Точність кроку (відстань між зубами):Рівномірний крок забезпечує плавне обертання шестерні без циклічних коливань кутової швидкості. Помилки висоти можуть спричинити помилку передачі, що призведе до шуму та вібрації. Наш процес перевірки вимірює одиночне відхилення кроку (f pt) і загальну накопичену похибку кроку (F p), щоб переконатися, що вони відповідають специфікаціям класу 12 AGMA.
• Біття і концентричність:Вісь шестерні повинна бути точно концентрична її ділильному колу. Биття спричиняє хитання шестерні під час обертання, викликаючи періодичні ударні навантаження та зменшуючи ефективний термін служби шестерні та підшипників. Наша прецизійна передача збалансована за стандартом ISO 1940 класу G2.5, що забезпечує мінімальне биття.

Щоб проілюструвати важливість точності зубів, розглянемо коробку передач у промисловому роботі, де точне позиціонування має вирішальне значення. Шестерня з відхиленням профілю 10 мікрометрів може спричинити похибку позиції на кілька кутових секунд, яка накопичується на кількох ступенях шестерні та впливає на повторюваність робота. Використовуючи наш Precision Gear із відхиленнями профілю менше 4 мікрометрів, виробники роботів можуть досягти точності позиціонування +/- 0,01 градуса, що дозволяє виконувати високоточні завдання складання. Подібним чином у автомобільних трансмісіях покращена точність зубців зменшує шум стукання передач і підвищує ефективність передачі крутного моменту, сприяючи кращій економії палива та більш тихій обстановці в салоні.

Наша фабрика використовує сувору систему статистичного контролю процесу (SPC) для моніторингу точності зубів протягом усього виробництва. Кожен механізм перевіряється на вимірювальному центрі Klingelnberg P 65, який надає вичерпний звіт про всі відповідні параметри точності. Ми підтримуємо базу даних із понад 10 000 записів про перевірку передач, що дозволяє нам постійно оптимізувати процеси шліфування та підтримувати послідовність. Для клієнтів, яким потрібен найвищий рівень точності (ISO клас 3 або 4), ми пропонуємо притирку та суперфінішну обробку як додаткову послугу, яка може зменшити шорсткість поверхні до Ra 0,1 мікрометра, одночасно покращуючи точність профілю. Ця увага до точності зубців шестірні – це те, що відрізняє наш Precision Gear від стандартних опцій.

Як якість обробки поверхні впливає на продуктивність шестерні?

Оздоблення поверхні часто забувають про характеристику, але вона глибоко впливає на продуктивність, термін служби та ефективність високоточної шестерні. Текстура поверхні бокових сторін зуба впливає на тертя, знос, утримання мастильної плівки та виникнення мікропіттингу та втомних тріщин. У високоточному зубчастому колесі обробка поверхні зазвичай визначається як параметр шорсткості поверхні (Ra, Rz або Rq) і досягається за допомогою таких процесів, як шліфування, хонінгування та суперфінішна обробка. Наша фабрика досягає середньої шорсткості поверхні (Ra) від 0,2 до 0,4 мікрометра на нашому Precision Gear, що значно гладше, ніж 0,8 до 1,2 мікрометра, типового для звичайних шестерень. Така гладкість зменшує тертя до 30 відсотків, покращує збереження мастила та знижує робочу температуру коробки передач.

Основний вплив обробки поверхні на продуктивність зубчастого колеса:

• Тертя та ефективність:Більш гладка поверхня зменшує коефіцієнт тертя між зачепленими зубцями, зменшуючи втрати потужності через ковзний контакт. Це особливо важливо для високошвидкісних передач, де втрати на тертя можуть становити значну частину загальної втрати потужності. Наша прецизійна шестерня з Ra 0,2 мікрометра демонструє зниження тертя на 25-35 відсотків порівняно з шестернями з Ra 0,8 мікрометра.
• Зносостійкість:Гладкі поверхні мають менше нерівностей (мікроскопічних піків), які можуть відламуватися та діяти як абразивні частинки, спричиняючи знос трьох частин. Крім того, більш гладка поверхня краще утримує мастильну плівку, запобігаючи контакту металу з металом і подовжуючи термін служби шестерні. У наших прискорених тестах на знос наш Precision Gear продемонстрував на 50 відсотків меншу втрату ваги, ніж стандартні шестерні після 10 мільйонів циклів.
• Вантажопідйомність:Оздоблення поверхні впливає на товщину масляної плівки в еластогідродинамічному (EHL) мастилі. Більш гладка поверхня дозволяє утворювати більш товсту плівку, збільшуючи несучу здатність контакту зубів шестерні. Це кількісно визначається коефіцієнтом лямбда (λ), де вище значення вказує на краще розділення поверхонь. Наша точна передача має коефіцієнт λ 2,0 або вище порівняно з 1,2 для звичайних передач.
• Шум і вібрація:Шорсткість поверхні генерує сили збудження під час зачеплення, що може сприяти виканню шестерні та деренчанню. Зменшуючи шорсткість поверхні, ми зменшуємо амплітуду цих сил збудження, що призводить до більш тихої роботи. Під час тесту з ідентичними коробками передач наш Precision Gear створив рівень шуму на 8 дБ нижчий, ніж стандартна передача при 3000 об/хв.

Практичний приклад із виробництва вітрових турбін підкреслює важливість обробки поверхні. Коробки передач вітрових турбін працюють із високим крутним моментом і піддаються коливанням навантажень, що робить їх сприйнятливими до мікропітінгу, який виникає через дефекти поверхні. Великий виробник вітряних турбін перейшов на наш Precision Gear із високоякісною поверхнею (Ra 0,15 мікрометра) і спостерігав 60-відсоткове зменшення мікропіттингу після двох років експлуатації, що фактично подвоїло інтервал між ремонтом коробки передач з 5 до 10 років. Це свідчить про те, що інвестиції в чудову обробку поверхні можуть дати значну економію при експлуатації.

Наша фабрика вRaydafon Technology Group Co., Limitedвикористовує комбінацію шліфування та потужного хонінгування для досягнення бажаної якості поверхні. У процесі потужного хонінгування використовується склоподібний шліфувальний круг із точним контролем швидкості подачі та коливань, створюючи візерунок перехресної штрихування, оптимальний для збереження мастила. Ми також пропонуємо процес мікропінінгу для застосувань, що вимагають високої стійкості до розколювання, який створює шар залишкового напруження стиснення на поверхні зуба, зберігаючи при цьому гладку поверхню. Наша метрологічна лабораторія оснащена інтерферометром білого світла, який вимірює шорсткість поверхні з нанометровою роздільною здатністю, гарантуючи, що кожен Precision Gear відповідає визначеним стандартам якості поверхні. Ця відданість якості обробки поверхні є ще одним ключовим фактором, який відрізняє наш Precision Gear від стандартних комерційних механізмів.

Яку роль відіграють матеріал і термічна обробка в точності зубчастого колеса?

Вибір матеріалу та процес термічної обробки є основою для досягнення та підтримки точності високоточної шестерні. Навіть найточніша механічна обробка призведе до втрати точності шестерні, якщо матеріал деформується під час термічної обробки або якщо матеріал не має необхідної втомної міцності та зносостійкості. Високоточні зубчасті колеса зазвичай виготовляються з легованих сталей, таких як 20CrMnTi, 18CrNiMo7-6 або AISI 8620, які забезпечують хороший баланс загартуваності, міцності та оброблюваності. Процес термічної обробки, як правило, науглерожування, загартування та відпустка, ретельно контролюється, щоб досягти міцності корпусу (58-62 HRC) для зносостійкості при збереженні міцності сердечника (30-35 HRC) для поглинання ударів. У компанії Raydafon Technology Group Co., Limited наша фабрика розробила власний процес термічної обробки, який мінімізує спотворення до менш ніж 5 мікрометрів, гарантуючи збереження точності зубчастого колеса після загартування.

Ключові характеристики матеріалів і термообробки нашого Precision Gear:

• Глибина корпусу і профіль твердості:Ефективна глибина корпусу (ECD) для наших точних передач зазвичай становить 0,8-1,2 мм для передач до модуля 5 із твердістю поверхні 58-62 HRC. Градієнт твердості ретельно контролюється, щоб забезпечити плавний перехід від корпусу до серцевини, запобігаючи сколам або відшаруванням поверхневого шару.
• Основна міцність і міцність:Матеріал серцевини повинен мати достатню міцність, щоб витримувати ударні навантаження без руйнування. Наша твердість серцевини підтримується на рівні 30-35 HRC, що забезпечує гарне поєднання міцності та пластичності. Міцність серцевини на розрив зазвичай становить 900-1100 МПа, що дозволяє передачі витримувати перевантаження без катастрофічної поломки.
• Розмір зерен і мікроструктура:Тонка, однорідна зерниста структура є важливою для незмінних властивостей матеріалу та передбачуваної реакції на термічну обробку. Наша сталь виробляється на сертифікованих заводах із суворим контролем розміру зерна (ASTM 8 або дрібніше). Кінцева мікроструктура після термічної обробки - це відпущений мартенсит з невеликим відсотком залишкового аустеніту (менше 5 відсотків), що забезпечує високу втомну міцність і стабільність.
• Контроль спотворень:Термічна обробка неминуче викликає деякі спотворення, що може вплинути на точність механізму. Наша фабрика використовує комбінацію загартування пресом, загартування арматури та жорсткого точіння, щоб компенсувати це викривлення. Ми також виконуємо операцію випрямлення валів шестерень, щоб забезпечити концентричність у межах 0,01 мм.

Тематичний приклад з аерокосмічного сектору ілюструє вплив матеріалів і термічної обробки на точність зубчастого колеса. Виробник систем приведення в дію літаків потребував механізмів, які могли б працювати при 150°C з високою надійністю. Стандартні цементовані зубчасті колеса зазнали втрати точності через зміни розмірів, спричинені загартуванням при підвищених температурах. Ми розробили процес вакуумної термічної обробки для нашого Precision Gear, який включав багаторазовий цикл відпустки для стабілізації залишкового аустеніту, гарантуючи, що механізм зберігає свою точність навіть після 1000 годин роботи при 150°C. Це рішення дозволило клієнту досягти необхідного терміну служби без шкоди для продуктивності.

На нашому заводі використовується комплексна програма контролю якості матеріалів і термічної обробки. Кожна партія сталі перевіряється на хімічний склад за допомогою оптичного емісійного спектрометра, і ми проводимо випробування Jominy на кінцеве загартування, щоб перевірити здатність до загартування. Під час термічної обробки ми використовуємо термопари, прикріплені до механізму, щоб контролювати профіль температури в режимі реального часу, гарантуючи, що механізм нагрівається та охолоджується з правильною швидкістю. Після термічної обробки ми проводимо тест на твердість кожної шестерні за допомогою тестера Роквелла, і ми беремо одну шестерню з кожної партії для мікроструктурного дослідження. Такий ретельний підхід до обробки матеріалів і термічної обробки гарантує, що наші прецизійні механізми не тільки відповідають заданим показникам твердості та міцності, але й зберігають свою точність протягом усього терміну служби. Для клієнтів із особливими вимогами ми також можемо надати спеціальні покриття, такі як DLC (алмазоподібний вуглець) або азотування для подальшого підвищення твердості поверхні та зменшення тертя.

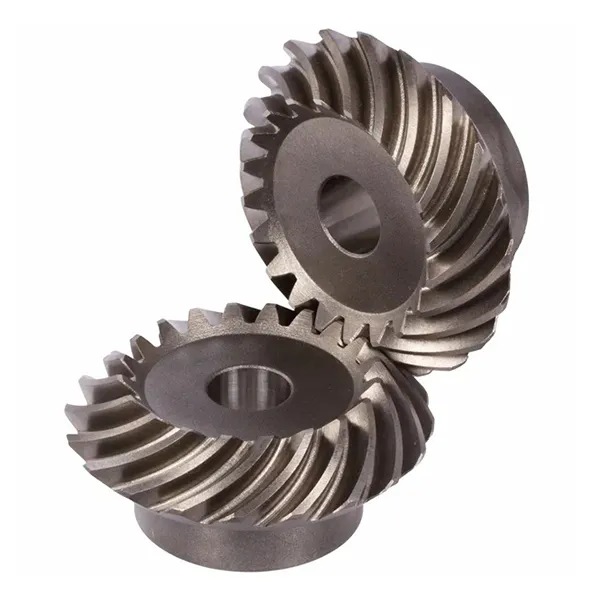

Які ключові технічні характеристики нашого прецизійного обладнання?

Raydafon Technology Group Co., Limited виробляє широкий асортимент високоточних передач для різних промислових застосувань, включаючи автомобільну, аерокосмічну, робототехніку та передачу енергії. Наша лінійка продуктів включає прямозубі, косозубі, конічні та планетарні шестерні, доступні в розмірах від модуля 0,5 до модуля 10, діаметром до 800 мм. Усі наші продукти Precision Gear виробляються відповідно до стандартів ISO 9001 і IATF 16949, а також ми відповідаємо вимогам ISO 1328, AGMA 2000 і DIN 3962. У таблиці нижче наведено основні технічні характеристики наших найпопулярніших конфігурацій Precision Gear. Наша фабрика також може виготовити індивідуальні зубчасті колеса зі спеціальними модифікаціями, такими як увінчування профілю, рельєф наконечника та рельєф кореня, щоб оптимізувати сітку шестерні для вашого застосування.

На додаток до стандартних специфікацій, наша фабрика пропонує кілька додаткових удосконалень для подальшого покращення продуктивності передач. До них відносяться високоглянцева полірована поверхня (Ra < 0,1 мкм) для застосувань із наднизьким тертям, покриття з нікелю або без електронікелю для стійкості до корозії та мастильне покриття з сухою плівкою для використання у вакуумних середовищах. Для високошвидкісних застосувань ми пропонуємо динамічне балансування відповідно до класу G1 за ISO 1940, а для застосувань з високим крутним моментом ми забезпечуємо дробеструйну обробку, щоб збільшити втомну міцність кореня зуба до 30 відсотків.

Наш процес забезпечення якості для кожного Precision Gear включає 100-відсоткову перевірку критичних розмірів за допомогою найсучаснішої координатно-вимірювальної машини (CMM). Ми також проводимо перевірку звуку шестерні на спеціальному випробувальному стенді для вимірювання шумових і вібраційних характеристик сітки шестерні. Для клієнтів із особливими вимогами ми можемо надати повний звіт про перевірку, який включає: профіль зуба та спіралі, діаграми відхилення кроку, вимірювання шорсткості поверхні, діаграми профілю твердості та графік аналізу шуму. Ця вичерпна документація гарантує, що наші клієнти мають повну впевненість у якості та точності наших механізмів. Завдяки нашим великим виробничим можливостям і суворому контролю якості наша фабрика в Raydafon Technology Group Co., Limited є вашим надійним партнером для високоточних передач.

Часті запитання (FAQ)

Запитання 1: Яка різниця між прецизійною передачею та стандартною передачею?

Відповідь: Основна відмінність полягає в рівні точності та послідовності. Прецизійна шестерня виготовляється з жорсткішими допусками щодо профілю зуба, спіралі, кроку та концентричності, як правило, відповідає ISO 1328 класу 5 або вище, тоді як стандартна шестерня може досягати лише класу 7 або 8. Прецизійні шестерні також мають чудову обробку поверхні (Ra < 0,4 мкм порівняно з 0,8-1,2 мкм для стандартних шестерень) і часто виготовляються з високоякісні матеріали з більш досконалими процесами термічної обробки. Ці відмінності призводять до нижчого шуму, вищої ефективності та довшого терміну служби у вимогливих додатках. У Raydafon Technology Group Co., Limited, наші продукти Precision Gear розроблені відповідно до найсуворіших вимог до продуктивності в таких галузях, як аерокосмічна промисловість і робототехніка.

Питання 2: Як вимірюєте точність високоточної шестерні?

Відповідь: Точність високоточної шестерні вимірюється за допомогою спеціального метрологічного обладнання, такого як центр вимірювання зубчастих коліс (GMC) або координатно-вимірювальна машина (CMM) із програмним забезпеченням перевірки шестерень. Ці машини вимірюють ключові параметри, включаючи відхилення профілю, відхилення спіралі, похибку кроку та биття, надаючи детальні діаграми та числові дані. На нашому заводі ми використовуємо центр вимірювання зубчастих коліс Klingelnberg P 65 для зубчастих коліс діаметром до 300 мм і ШМ Wenzel для більших шестерень. Усі вимірювання проводяться в середовищі з контрольованою температурою (20°C +/- 0,5°C), щоб усунути ефект теплового розширення. Ми надаємо повний звіт про перевірку кожного механізму, документуючи досягнутий рівень точності.

Питання 3: Який матеріал найкращий для високоточної шестерні?

Відповідь: Оптимальний матеріал залежить від конкретного застосування, але загальні варіанти включають 20CrMnTi, 18CrNiMo7-6 та AISI 8620. Ці леговані сталі мають гарну здатність до гартування та міцність. Для застосувань, які вимагають надзвичайної зносостійкості, ми також можемо використовувати азотовані сталі, такі як 42CrMo4. Наша фабрика Raydafon Technology Group Co., Limited проводить ретельний аналіз умов експлуатації (навантаження, швидкість, температура, мастило), щоб рекомендувати найкращий матеріал для вашого точного механізму. У деяких випадках ми також пропонуємо цементування в поєднанні з остаточним жорстким шліфуванням для досягнення найвищої можливої ​​твердості (62 HRC) при збереженні міцності серцевини.

Запитання 4: Чи можна відремонтувати високоточну передачу, якщо вона пошкоджена?

Відповідь: у багатьох випадках пошкоджене високоточне зубчасте колесо можна відремонтувати за допомогою таких процесів, як шліфування зубчастого колеса, повторне профілювання поверхні або локальний ремонт зварних швів з подальшою повторною механічною обробкою. Однак життєздатність ремонту залежить від ступеня пошкодження та залишкового терміну служби спорядження. Наша фабрика пропонує комплексні послуги з ремонту виробів Precision Gear, включаючи повторне шліфування, корекцію профілю зуба та покриття поверхні. Ми також проводимо оцінку цілісності конструкції, щоб визначити, чи можна безпечно повернути обладнання в експлуатацію. У деяких випадках може бути рентабельніше замінити механізм на новий, і ми можемо порадити найкращий курс дій на основі нашої оцінки.

Запитання 5: який час я можу очікувати для індивідуального замовлення високоточної шестерні?

Відповідь: Термін виготовлення спеціального високоточного механізму залежить від складності механізму, матеріалу, вимог до термообробки та кількості. Для стандартних модулів і матеріалів наша фабрика зазвичай пропонує термін виконання від 6 до 8 тижнів для невеликих кількостей (1-10 штук). Для більших кількостей або складніших специфікацій (наприклад, надточний клас 3-4, спеціальні покриття) час виконання може подовжуватися до 10-12 тижнів. Ми надаємо варіанти прискореного виготовлення для термінових проектів. У Raydafon Technology Group Co., Limited ми підтримуємо гнучкий графік виробництва та можемо надати точну оцінку часу виконання після отримання ваших детальних специфікацій спорядження. Ми також пропонуємо консультаційні послуги з дизайну, щоб оптимізувати технологічність вашого обладнання та скоротити час виконання.

Висновок: Precision Gear – основа надійної передачі енергії

Високоточні зубчасті колеса відрізняються поєднанням ключових характеристик: виняткова точність зубів (профіль, спіраль і крок), чудова обробка поверхні, ретельно відібрані матеріали з оптимізованою термічною обробкою та суворий контроль якості. Ці характеристики разом забезпечують низький рівень шуму, високу ефективність, тривалий термін служби та надійну передачу електроенергії в найвибагливіших додатках. Наша фабрика Raydafon Technology Group Co., Limited освоїла мистецтво та науку виробництва високоточних передач, використовуючи найсучасніше обладнання, передову метрологію та прагнення до постійного вдосконалення. Наш широкий асортимент продукції, можливості персоналізації та цілеспрямована технічна підтримка роблять нас надійним партнером у розробці механізмів у різних галузях промисловості.

Ви шукаєте високоточний механізм, який точно відповідає вашим вимогам до продуктивності?Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля комплексної консультації з обладнання. Надайте свої специфікації та умови експлуатації, і наша команда інженерів розробить і виготовить прецизійний механізм, який перевершить ваші очікування. Ми пропонуємо безкоштовний аналіз конструкції обладнання, конкурентоспроможні ціни та швидку доставку в будь-яке місце.Замовте безкоштовну консультацію щодо прецизійного обладнання зараз у Raydafon Technology Group Co., Limited, і відчуйте якість і надійність наших рішень Precision Gear.
