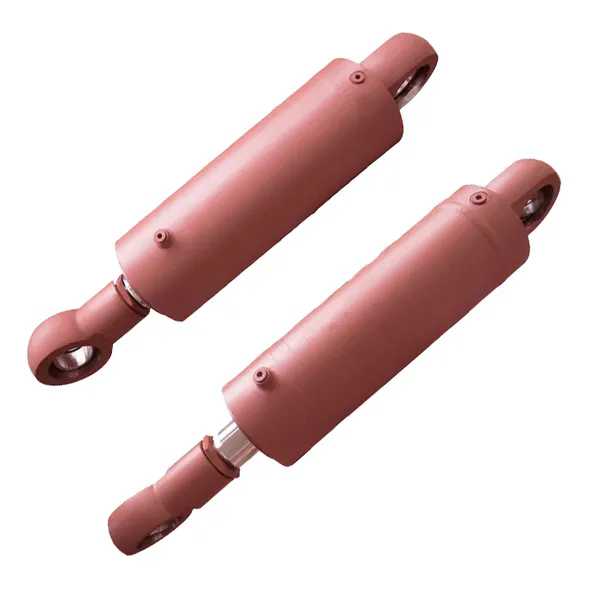

Як робочий тиск впливає на конструкцію гідроциліндра?

Райдафон Technology Group Co., Limitedвитратив два десятиліття на уточнення співвідношення між тиском і продуктивністю циліндра. Робочий тиск — це не просто цифра в технічних характеристиках — це основна сила, яка визначає вибір матеріалу, товщину стінки, архітектуру ущільнення та навіть обробку поверхні стрижня. Коли гідравлічний циліндр стикається з вищим тиском, кожен компонент має бути переосмислений, щоб безпечно та ефективно утримувати цю силу. Наші інженери часто кажуть, що тиск визначає індивідуальність гідравлічного циліндра: системи низького тиску віддають перевагу вартості, тоді як конструкції високого тиску вимагають металургійного досвіду та допусків на мікронний рівень.

На практиці питання «Як робочий тиск впливає на конструкцію гідроциліндра?» на це питання можна відповісти, вивчивши розподіл напруги, довговічність у втомі та динаміку рідини. Наприклад, для циліндра з номінальним тиском 250 бар потрібен ствол зі значно вищою межею текучості порівняно з версією на 100 бар. Наша фабрика вРайдафон використовує аналіз кінцевих елементів для відображення гарячих точок напруги. У цій статті ми розглянемо точні параметри, таблиці матеріалів та інженерну логіку, яка пов’язує робочий тиск із міцністю.гідроциліндрдизайн. Ми також поділимося реальними списками того, як наша команда налаштовує циліндри для видобутку корисних копалин, морських і мобільних додатків.

Чому робочий тиск визначає вибір матеріалу для гідравлічного циліндра?

Матеріал гідравлічного циліндра є першою лінією захисту від величезних сил, створюваних рідиною під тиском. Коли робочий тиск збільшується, напруга на стовбурі циліндра (обручна напруга) і торцевих кришках зростає лінійно. Для циліндра з внутрішнім діаметром 100 мм підвищення тиску зі 160 бар до 320 бар подвоює силу, що намагається зірвати стовбур. Тому наша фабрика постачає тільки високоякісні сталі, такі як E355 або 27SiMn, для серій середнього тиску, тоді як для екстремальних тисків (понад 400 бар) ми переходимо до хромомолібденових сплавів, таких як 4140 або 4340, термічно оброблених для досягнення межі текучості понад 750 МПа.

Ключові властивості матеріалу під впливом тиску

• Міцність на розрив:Мінімальна межа текучості повинна перевищувати напругу, спричинену максимальним робочим тиском, враховуючи коефіцієнт безпеки (зазвичай від 2,5:1 до 4:1).
• Зварюваність:Високоміцні сталі часто потребують попереднього нагрівання та обробки після зварювання, щоб запобігти розтріскуванням, що є критичним для витримки тиску.
• твердість:Для тиску вище 300 бар внутрішня поверхня може потребувати індукційного зміцнення, щоб протистояти мікрозварюванню від забруднень.
• Витривалість до втоми:Цикли тиску викликають прогресуючу шкоду; матеріали з дрібнозернистою структурою (як ті, що використовуються Raydafon Technology Group Co., Limited) стійкі до утворення тріщин.

Наша команда дизайнерів використовує наведену нижче таблицю як короткий довідник на етапі початкової пропозиції. Він показує, як робочий тиск змінює сорт матеріалу для типового гідравлічного циліндра діаметром 80 мм.

Крім стовбура, матеріал штока поршня також еволюціонує. Для гідравлічного циліндра високого тиску на нашому заводі використовується індукційно загартована сталь 1045 або нержавіюча сталь 17-4PH, щоб протистояти задирам під високим навантаженням на шток. У 2024 році Raydafon Technology Group Co., Limited представила запатентовану мікролеговану сталь для циліндрів, що постійно працюють під тиском 350 бар у мобільних додатках. Ця зміна збільшила стійкість до втоми на 40%, зберігаючи оброблюваність. Підводячи підсумок, питання "чому матеріальний?" безпосередньо залежить від тиску: більший тиск вимагає міцніших, міцніших і більш стійких до втоми сплавів. Без потрібного матеріалу циліндр або піддасться, або катастрофічно розірветься.

Як розрахувати товщину стінки на основі робочого тиску?

Розрахунок товщини стінки є фундаментальним кроком у проектуванні гідравлічного циліндра, який безпосередньо залежить від робочого тиску. Класична формула, яка використовується в нашому конструкторському відділі, заснована на рівнянні Ламе для товстостінних циліндрів. Однак для практичного дизайну ми використовуємо спрощену версію:t = (P × D) / (2 × σ_allow)де P — тиск, D — діаметр отвору, а σ_allow — допустима напруга матеріалу (межа текучості/коефіцієнт безпеки). Але це лише відправна точка.

У Raydafon Technology Group Co., Limited ми завжди застосовуємо додаткові динамічні фактори, оскільки тиск рідко буває статичним. Ударний тиск (стрибки тиску) може в 1,5 рази перевищувати номінальний робочий тиск. Таким чином, наші конструкції гідравлічних циліндрів включають:

• Розрахунки мінімальної стінки базуються на максимальному тиску, а не на номінальному.Наприклад, система, що працює при тиску 250 бар зі сплесками до 400 бар, змушує нас розраховувати на 400 бар, а потім знижувати показники протягом циклічного терміну служби.
• Збільшення зовнішнього діаметра:Стандартні розміри часто мають дискретні кроки OD. Наша фабрика вибирає наступну більшу стандартну трубу, якщо розрахована стінка перевищує 90% стандартного розміру, забезпечуючи запас міцності.
• Товщина торцевої кришки:Тиск діє і на кришки; ми використовуємо FEA для визначення шаблонів болтів і товщини кришки, часто на 20-30% товщі, ніж стовбур для високого тиску
•


Поетапний підхід на нашому заводі

Як ви можете бачити, робочий тиск запускає ланцюжок обчислень, які включають динамічне навантаження, виробничі допуски та навіть спотворення термічної обробки. Наша фабрика нещодавно поставила серіюгідроциліндридля преса 500 бар; товщина стінки перевищувала 35 мм для отвору 160 мм із використанням кованого 4340. У цьому випадку кожен міліметр був виправданий аналізом Ламе та підтверджений ультразвуковим тестуванням. Підсумок: вищий тиск зумовлює товщі стінки, але інтелектуальна конструкція також передбачає оптимізацію ваги та вартості. Raydafon Technology Group Co., Limited постійно балансує ці фактори, щоб виробляти компактні, але міцні циліндри.

Які технології ущільнення потрібні для високого робочого тиску?

Ущільнення є найделікатнішими, але критичними компонентами, коли тиск підвищується. Гідравлічний циліндр покладається на ущільнення, щоб утримувати рідину без витоку, навіть за екстремального тиску та температури. За низького тиску (нижче 100 бар) може бути достатньо простих нітрилових ущільнювальних кілець із резервними копіями. Але коли робочий тиск зростає, екструзія стає основною загрозою. Ущільнювальний матеріал має бути достатньо твердим, щоб протистояти екструзії щілин, і водночас достатньо гнучким, щоб підтримувати контакт. Наші інженери в Raydafon Technology Group Co., Limited використовують поліуретан (PU) і суміші на основі PTFE для тиску понад 250 бар.

Критерії вибору ущільнення, керованого тиском

• Контроль зазору екструзії:Більш високий тиск відкриває мікроскопічні щілини між металевими частинами. Для гідравлічного циліндра на 400 бар ми вказуємо антиекструзійні кільця (резервні кільця) з PEEK або бронзи.
• Тертя і знос:Високий тиск збільшує енергію ущільнення; спеціальні покриття з низьким коефіцієнтом тертя, такі як PTFE бронза, наносяться на поршневі ущільнення, щоб уникнути ковзання.
• Підвищення температури:Тиск викликає тепло; наша фабрика вибирає ущільнення, розраховані на безперервну роботу при 120°C, використовуючи HNBR або FKM, якщо температура масла висока.
• U-образна чашка проти ущільнення поршня:Для тиску вище 300 бар ми часто використовуємо комбінацію U-образного стакана, що працює під тиском, і компенсаційного кільця для спрямування поршня.

У наведеній нижче таблиці ми підсумовуємо типові ущільнення, що використовуються нашою групою проектувальників, безпосередньо пов’язані з діапазонами робочого тиску:

Крім того, обробка поверхні стає вирішальною під високим тиском. Наша фабрика вимагає покриття стрижня 0,2 мкм Ra, щоб ущільнювачі могли витримувати тиск 400 бар. Ми також застосовуємо хромування або азотування для зменшення тертя. Для одного нещодавнього проекту в Raydafon Technology Group Co., Limited ми розробили тандемне ущільнення для гідравлічного циліндра на 500 бар, який використовується в морських натяжних пристроях; він включав чотири опорні кільця та канавку для скидання тиску. Без цього цілеспрямованого підходу ущільнювач видавився б за лічені секунди. Таким чином, робочий тиск безпосередньо визначає не тільки матеріал, але й всю архітектуру системи ущільнення, забезпечуючи герметичність протягом мільйонів циклів.

Резюме: Тиск як головна змінна в конструкції гідравлічного циліндра

Робочий тиск є єдиним найвпливовішим фактором у конструкції гідроциліндра. Від вибору високоміцних легованих сталей до точного розрахунку товщини стінки за допомогою теорії Ламе, від вибору багатокомпонентних ущільнень з ПТФЕ до аналізу на втому торцевих кришок — кожне рішення випливає з питання «скільки бар?». Компанія Raydafon Technology Group Co., Limited розробила циліндри для тиску від 50 бар до 700 бар, і кожен проект підтверджує, що ігнорування впливу тиску призводить до невдачі. Поважаючи тиск завдяки міцним матеріалам, розумному розміру стінок і передовій герметизації, ми постачаємо безпечні та ефективні гідравлічні циліндри. Наша фабрика інтегрує дані про тиск у кожну модель CAD і кожну перевірку якості, гарантуючи, що кінцевий продукт витримує реальні умови. У Raydafon Technology Group Co., Limited, кожен гідравлічний циліндр, який ми проектуємо, розповідає історію опанованого тиску. Незалежно від того, чи потрібен вам потужний циліндр для видобутку корисних копалин чи компактний пристрій для промислової автоматизації, наша команда готова підтримати вас завдяки 20-річному досвіду.Зверніться до нашої фабрики сьогодні.
