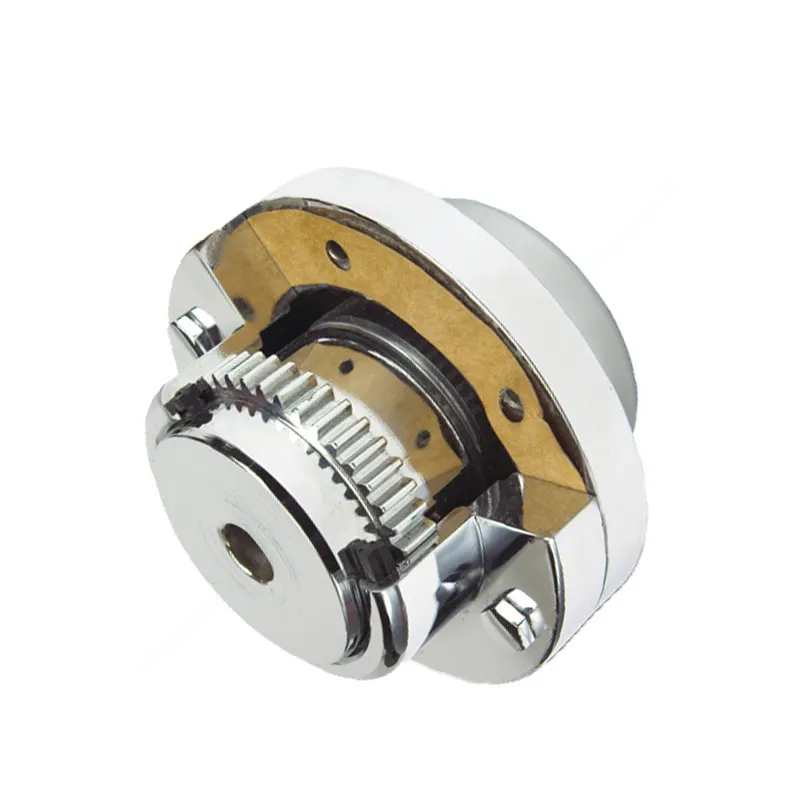

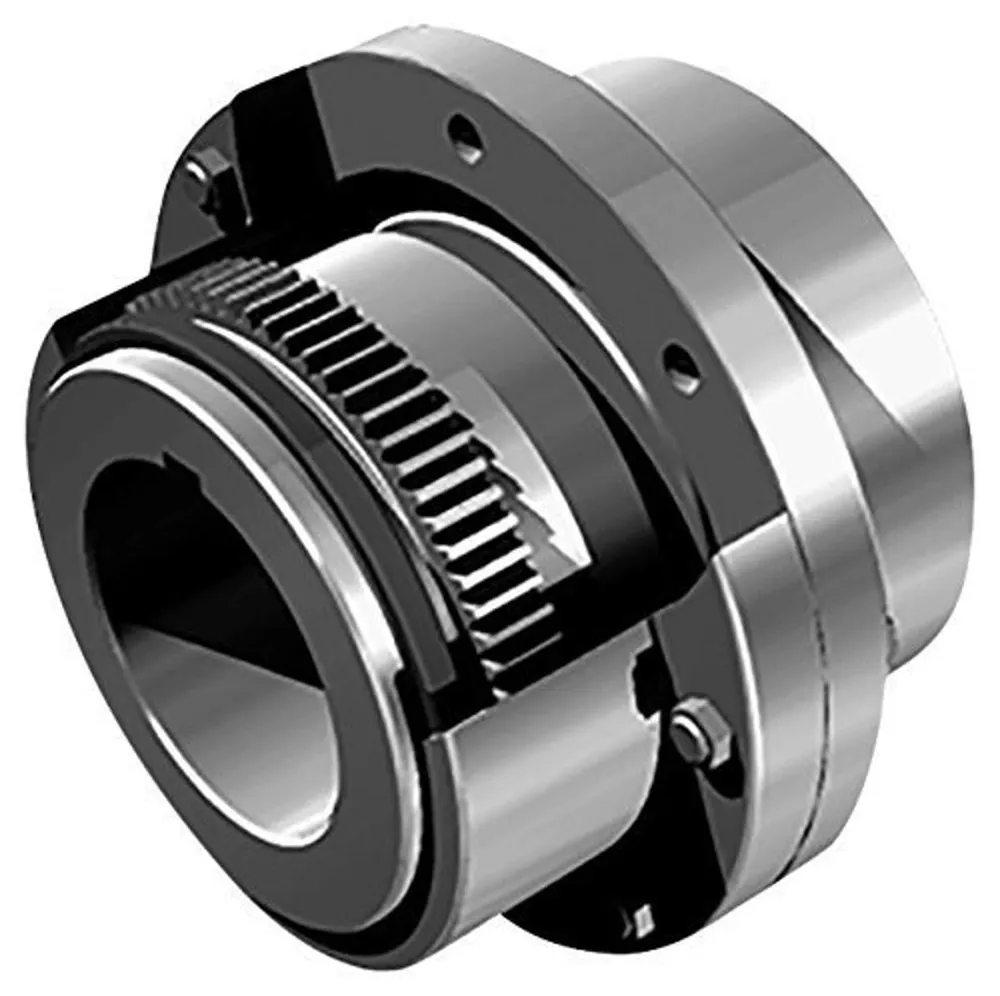

Заміна барабанної зубчастої муфти GICLZ

Барабанна зубчаста муфта GICLZ від Raydafon спеціально створена для передачі потужності з високим крутним моментом у важких промислових машинах, наприклад, сталеливарних заводах, цементних заводах і гірничому обладнанні. Це основна частина трансмісії для роботи в складних, невблаганних робочих умовах. Що його вирізняє? Конструкція зубів у формі барабана, зуби виготовлені з високоміцної сталі 42CrMo. Ця конструкція дозволяє йому витримувати крутний момент до 2000 кН·м, відповідати діаметрам отворів від 50 мм до 400 мм і навіть справлятися з кутовими зміщеннями до 1,5 градусів, зберігаючи надзвичайно низький люфт для плавного, стабільного потоку потужності.

Для роботи з важкими машинами ця барабанна зубчаста муфта з високим крутним моментом значно зменшує знос компонентів. Він ідеально підходить як барабанна зубчаста муфта, створена спеціально для важкої техніки, і найкращий вибір для барабанних зубчастих муфт, які підходять для промислового обладнання як влиті. Жорсткі виробничі допуски Raydafon означають, що це з’єднання витримує важкі промислові умови — менше вібрації впливає на продуктивність обладнання та значно менше поїздок для обслуговування (що також економить час і гроші).

Ось ще одна перемога: барабанна зубчаста муфта GICLZ має сертифікат ISO 9001. Зуби шестерні змащуються саме там, де вони з’єднуються, а весь пристрій міцний, тож він служить довше, навіть якщо пилу чи температури різко коливаються. Завдяки компактній зварній конструкції встановлювати легко — ідеально підходить для прокатних станів, конвеєрних систем і подібних установок. Не дивно, що це відмінна довговічна барабанна зубчаста муфта, улюблена для нестандартних барабанних зубчастих муфт, адаптованих до гірничого обладнання.

Компанія Raydafon, що базується в Китаї, пропонує всілякі індивідуальні налаштування для компаній у всьому світі. Потрібен певний розмір? Готово. Бажаєте цементувати (або іншу обробку поверхні) для додаткової довговічності? немає проблем І все це доступно за цінами, які конкурують — без обмеження якості. Додайте цю муфту до своїх установок, і ви отримаєте довший термін служби обладнання та кращу загальну ефективність. Для компаній важкої промисловості, які хочуть модернізувати свої системи передачі, це надійний вибір.

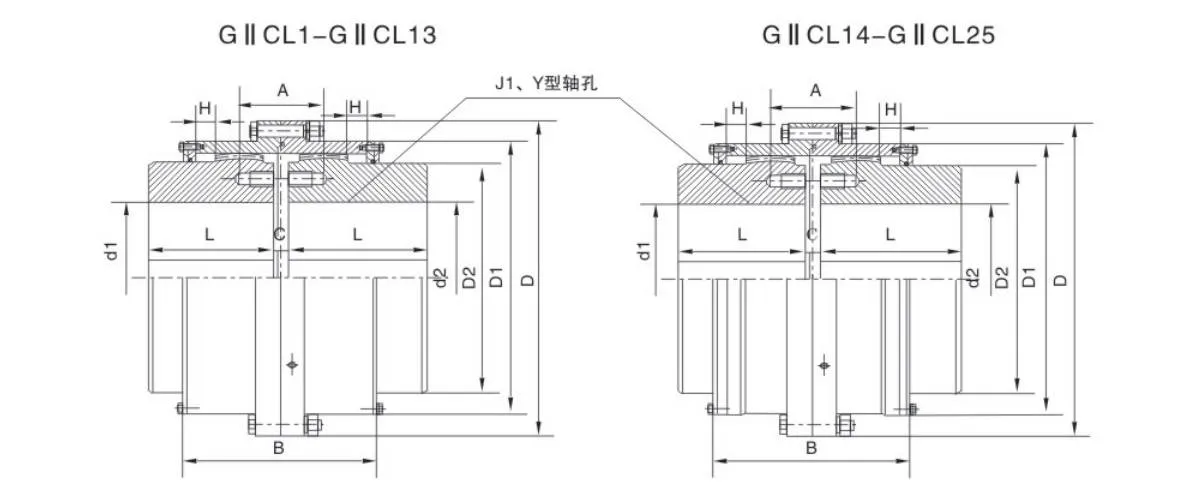

Специфікація продукту

(1) Якість і момент інерції є розрахованими наближеннями.

за найменшим діаметром довжини осі.

(2) D2≥465 мм ущільнювальне кільце приймається круглою поверхнею, повстяною гумою.

(3) Розміри отворів осі, позначені «*» у таблиці, застосовуються лише до напівмуфти dz.

(4) дозволити компенсацію орієнтації 1e 30'.

(5) Дозволити радіальну компенсацію ΔY=0,026 ΔA.

Переваги продукту

Як основний продукт у лінійці компонентів механічної трансмісії Raydafon, барабанна зубчаста муфта GICLZ постійно демонструє видатну продуктивність у різних промислових сценаріях, які потребують стабільної передачі енергії. Ця гнучка зубчаста муфта у формі барабана може не тільки ефективно підвищити ефективність роботи обладнання, але й точно вирішити різні загальні проблеми в процесі з’єднання валів, що робить її кращим компонентом для багатьох промислових підприємств у конфігурації систем трансмісії.

З точки зору здатності передавати крутний момент, барабанна зубчаста муфта GICLZ має надзвичайно високу продуктивність і її можна назвати чудовою зубчастою муфтою з високим крутним моментом. Він може легко впоратися з різними важкими навантаженнями, з ефективністю передачі до 99,7%. Ця чудова продуктивність дозволяє йому відігравати незамінну роль в умовах низької швидкості та високого навантаження в таких галузях, як гірнича промисловість і металургія, забезпечуючи надійні гарантії передачі для стабільного виробництва в цих галузях.

Крім того, барабанна зубчаста муфта GICLZ також має чудову здатність адаптуватися до перекосів і є потужною зубчастою муфтою з високим перекосом. Він може ефективно компенсувати кутові, радіальні та осьові зміщення. Особливо його оптимізоване кутове зміщення ефективно покращує стан контакту з поверхнею зуба. У порівнянні з муфтами з прямим зубом, це значно подовжує термін служби, скорочує час зупинки обладнання та обслуговування, спричинений зносом муфти, і додатково підвищує безперервність роботи всієї виробничої системи.

Висока міцність і низькі витрати на технічне обслуговування також є значними перевагами цієї муфти від Raydafon. Виготовлений з високоміцних і довговічних матеріалів, з низьким рівнем шуму і низькою вібрацією під час роботи. Це не тільки зменшує власний рівень зносу, але й зменшує втрату підключеного обладнання. Це надійна гнучка зубчаста муфта для промислового використання, яка підходить для суворих умов, таких як хімічна промисловість і відновлювана енергетика. У цих сферах з надзвичайно високими вимогами до продуктивності обладнання це забезпечує стабільну продуктивність і допомагає підприємствам зменшити витрати на експлуатацію та обслуговування обладнання.

Крім того, конструкція барабанної зубчастої муфти GICLZ також повністю враховує зручність монтажу та довгостроковий контроль витрат. Його компактна конструкція в поєднанні з високою несучою здатністю забезпечує ефективну роботу в якості промислової зубчастої муфти, яка може підтримувати тривалу безперервну роботу обладнання без частого технічного обслуговування. Ця концепція дизайну повністю відповідає прагненню Raydafon надавати високоякісні та взаємозамінні компоненти для світового ринку, пропонуючи більш економічно ефективні рішення для передачі для промислових підприємств у всьому світі.

Характеристики продукту

Барабанна зубчаста муфта GICLZ виробництва Raydafon суворо відповідає стандартам JB/ZQ щодо основних параметрів і розмірів і повністю відповідає вимогам JB/ZQ4382-86 Технічних специфікацій для зубчастих муфт. Це найкраще гнучке зубчасте зубчасте зчеплення у формі барабана в галузі промислових трансмісій. Спеціально розроблена для підключення горизонтального коаксіального валу трансмісії, ця муфта може гнучко адаптуватися до кутових відхилень і радіальних зміщень валу в реальних робочих умовах. Він також забезпечує обмежений вільний осьовий рух валу, легко справляючись із тепловим розширенням і звуженням валу, спричиненим змінами температури під час роботи, забезпечуючи таким чином надійну гарантію стабільної передачі обладнання.

Найвидатнішою конструктивною особливістю барабанної зубчастої муфти GICLZ є її барабанна зовнішня структура зубчастої втулки. Ця конструкція дозволяє внутрішнім і зовнішнім зубцям муфти досягати оптимального стану зачеплення, значно покращуючи стабільність трансмісії. Муфта виготовлена ​​з високоякісної сталі з поверхнями зубів середньої твердості. Покладаючись на міцний матеріал і розумну конструкцію, він перетворюється на високоефективну барабанну зубчасту муфту з високим крутним моментом, яка може похвалитися відмінною несучою здатністю та здатною легко справлятися з великими навантаженнями в трансмісії в промислових сценаріях. Щоб ще більше підвищити продуктивність, поверхні зубів можна пройти зміцнювальну обробку для досягнення стандарту твердості HRC ≥ 56. Після загартування несуча здатність муфти значно підвищується при збереженні її легких характеристик і низької інерції обертання, без додаткового навантаження на вал.

З точки зору надійності барабанна зубчаста муфта GICLZ також показує відмінні результати. Він оснащений передовими структурами змащення та ущільнювальними компонентами. Хороше змащення може зменшити знос поверхні зуба, а високоякісне ущільнення може ефективно запобігти витоку мастила та проникненню забруднень. Це не тільки продовжує термін служби муфти, але й спрощує щоденне обслуговування. Як барабанна зубчаста муфта з високою компенсацією зміщення, її симетричний структурний дизайн надає компонентам чудову взаємозамінність, що робить технічне обслуговування та заміну деталей більш ефективними та зручними. Коли робоча лінійна швидкість муфти перевищує 36 м/с, точна обробка динамічного балансування забезпечує стабільну роботу обладнання, уникаючи вібрацій, спричинених роботою на високій швидкості, від впливу на точність передачі.

Щоб задовольнити вимоги до підключення різного обладнання, барабанна зубчаста муфта GICLZ пропонує різноманітні схеми конфігурації отворів для валу, що охоплюють декілька комбінацій отворів для валу, наприклад тип Y, тип Z1 і тип J1. Незалежно від сценарію з’єднання валів, можна знайти відповідний спосіб монтажу. Raydafon має комплексний макет у сфері зубчастих муфт. На додаток до типу GICLZ, він також має кілька серій продуктів, включаючи GICL, GⅡCL, GⅡCLZ і NGCL. Завдяки матриці повної серії продуктів Raydafon став надійним постачальником гнучкої зубчастої муфти в промисловій сфері, і її продукція широко використовується в системах передачі в різних галузях, таких як металургія, гірнича промисловість, хімічне машинобудування та електроенергетика.

З точки зору порівняння несучої здатності барабанна зубчаста муфта GICLZ демонструє значні переваги. За умов однакового зовнішнього діаметра внутрішньої втулки та максимального зовнішнього діаметра муфти його несуча здатність на 15%-20% вища, ніж у муфт із прямим зубом, що дозволяє передавати більший крутний момент у більш компактному місці для встановлення. З точки зору продуктивності компенсації зсуву ця барабанна зубчаста муфта є ще більш видатною. Коли радіальне зміщення дорівнює нулю, компенсація його кутового зміщення може досягати 1°30′, що є покращенням на 50% порівняно з муфтами з прямим зубом. Він може стабільно працювати навіть в умовах роботи, коли точність центрування валів не ідеальна. Більше того, за однакового модуля, кількості зубів і ширини зуба барабанна зубна структура може досягти більшої компенсації кутового зміщення, причому адаптивність набагато перевищує таку муфти з прямим зубом.

Конструкція барабанної поверхні зубів барабанної зубчастої муфти GICLZ також може оптимізувати стан контакту внутрішніх і зовнішніх зубів. Коли є кутове зміщення у валу, це ефективно запобігає екструзії країв на поверхнях зубів, зменшує концентрацію напруги, і в той же час підвищує зносостійкість і опір тертю поверхонь зубів, зменшує шум під час передачі, подовжує інтервал технічного обслуговування обладнання, зменшує час простою для технічного обслуговування та покращує ефективність виробництва. Крім того, два кінці зовнішньої зубчастої втулки муфти мають розтрубну форму. Ця детальна конструкція робить установку та демонтаж муфти більш зручною, заощаджуючи витрати на людино-годину під час складання та обслуговування обладнання.

З ефективністю трансмісії 99,7%, барабанна зубчаста муфта GICLZ стала кращою альтернативою муфтам з прямим зубом у всьому світі. Raydafon має повну систему виробництва, яка може гарантувати, що кожна муфта GICLZ має повні специфікації та відповідає стандартам, надаючи користувачам стабільні та надійні продукти. Як ефективна промислова барабанна зубчаста муфта, вона володіє як жорсткістю, так і гнучкістю, але не має еластичності. Таким чином, він не підходить для робочих умов, що вимагають гасіння вібрації та амортизації, а також не може використовуватися в механічному обладнанні, яке має суворі вимоги до точності центрування валів. Користувачі можуть зробити розумний вибір відповідно до фактичних робочих умов.

Відгуки клієнтів

⭐⭐⭐⭐⭐ Лі Мін, старший інженер, Tianjin Heavy Machinery Co., Ltd.

Протягом кількох місяців ми встановлювали зубчасту муфту барабанного типу GICLZ Raydafon на великому промисловому обладнанні на нашому заводі, і її фактична продуктивність значно перевищила наші очікування. Конструкція барабанної передачі цієї муфти неймовірно практична. Раніше під час роботи обладнання завжди відчутно вібрувало — оператори скаржилися на сильний шум і «тряску» машини. Після заміни на цю муфту амплітуда вібрації зменшилася більш ніж вдвічі, завдяки чому все обладнання працює стабільно та плавно. Крім того, його корпус виготовлений з твердих матеріалів. Обладнання в нашій майстерні працює під великими навантаженнями цілий рік, безперервно працюючи понад десять годин як звичайна рутина. Проте ця важка промислова зубчаста муфта барабанного типу GICLZ ніколи не підводила нас; знос поверхні зуба надзвичайно незначний, і він все ще виглядає майже новим, коли його розбирають для перевірки. Встановлення також проходить без проблем — двоє людей із нашої технічної команди завершили його менш ніж за годину, дотримуючись інструкцій, не потрібно наймати команду сторонніх розробників. Що ще варто згадати, так це обслуговування клієнтів Raydafon. Раніше, коли під час налагодження у нас виникали сумніви щодо монтажного зазору зубчастої муфти барабанного типу, після консультації в Інтернеті інженер не лише миттєво відповів, але й надіслав детальне відео налагодження. Обслуговування надзвичайно продумане, і вся команда високо цінує цей продукт.

⭐⭐⭐⭐⭐ Джеймс Мітчелл, менеджер з технічного обслуговування, New York Steel Works, США

На нашому заводі в Нью-Йорку зубчаста муфта барабанного типу GICLZ від Raydafon, безумовно, «вирішує проблеми». Раніше сталепрокатне обладнання на фабриці довго страждало від шуму та вібрації. Особливо під час роботи з високим крутним моментом муфта приводила в рух приводний вал, створюючи «гудіння», що змушувало працівників на робочих місцях поблизу носити навушники з шумозаглушенням. Під час технічного обслуговування ми також виявили часте ослаблення компонентів, спричинене вібрацією. Після заміни на зубчасту муфту барабанного типу GICLZ із високим крутним моментом ситуація повністю покращилася. Його унікальна структура барабанного редуктора може розумно розсіювати напругу під час роботи, не тільки знижуючи шум обладнання до допустимого діапазону, але й мінімізуючи знос компонентів, спричинений вібрацією. Його встановлення надзвичайно просте — наша команда технічного обслуговування не витратила багато часу на заміну. Після використання протягом такого тривалого часу він залишається стабільним, незалежно від того, витримує навантаження високої інтенсивності крутного моменту або справляється з ударами під час запуску та зупинки обладнання, без будь-яких збоїв. Тепер ми не тільки продовжуємо використовувати його на існуючому обладнанні, але й плануємо повністю прийняти промислову зубчасту муфту барабанного типу GICLZ Raydafon із зниженням шуму для майбутніх нових виробничих ліній. Він неперевершений з точки зору економічності та надійності.

⭐⭐⭐⭐⭐ Марія Гонсалес, операційний директор, Madrid Industrial Group, Іспанія

Барабанна зубчаста муфта GICLZ Raydafon дуже допомогла виробничим операціям нашої фабрики в Мадриді! Найбільшою проблемою з муфтами інших марок, які ми використовували раніше, було зміщення вала — після того, як обладнання працювало певний період часу, муфта завжди відхилялася від вала двигуна та вала робочої машини, що призводило до зниження ефективності передачі потужності та частого зносу з’єднаних компонентів. Нам доводилося зупиняти виробничу лінію кілька разів на місяць лише на технічне обслуговування. Після переходу на цю зубчасту муфту барабанного типу GICLZ із запобіганням зсуву, її конструкція барабанної шестерні ідеально вирішує цю проблему. Він може автоматично компенсувати відхилення в установці в межах певного діапазону, а система валів може підтримувати точне центрування, навіть якщо обладнання працює на високій швидкості протягом тривалого часу. Крім того, його стійкість до ударів чудова. Обладнання для штампування на нашій виробничій лінії генерує велику силу удару під час роботи, і це з’єднання завжди може його стабільно буферизувати, забезпечуючи плавну та стабільну роботу всього виробничого процесу. Що ще важливіше, частоту технічного обслуговування зменшено на дві третини порівняно з попереднім періодом, що значно мінімізує втрати, спричинені зупинками виробничих ліній. У промислових сценаріях з високим навантаженням це, безумовно, надійне «необхідне».

⭐⭐⭐⭐⭐ П’єр Лефевр, інженерний менеджер, Paris Mechanical Solutions, Франція

Після встановлення зубчастої муфти барабанного типу GICLZ від Raydafon на обладнанні нашого заводу в Парижі ефективність роботи та стабільність були підняті на вищий рівень. Конструкція барабанної передачі цієї муфти має «гнучкість» — вона може не тільки ефективно поглинати ударне навантаження під час роботи обладнання, але й зменшувати знос з’єднаних шестерень і підшипників. Якщо раніше нам доводилося замінювати вразливі частини технологічного обладнання щомісяця, то зараз цикл заміни подовжено до трьох місяців, що значно зменшило вартість витратних матеріалів. Процес встановлення також є безпроблемним — наші інженери завершили збірку менш ніж за годину, дотримуючись кроків встановлення барабанної зубчастої муфти GICLZ у посібнику, без необхідності додаткового налагодження. Дотепер поверхня зубів муфти все ще гладка, без деформації та іржі, а її довговічність значно перевершує показники інших брендів, які ми використовували. Для підприємств, які прагнуть до надійності обладнання та ефективності виробництва, ця промислова високоефективна барабанна зубчаста муфта GICLZ, безумовно, є чудовим вибором.

Чому варто вибрати Raydafon

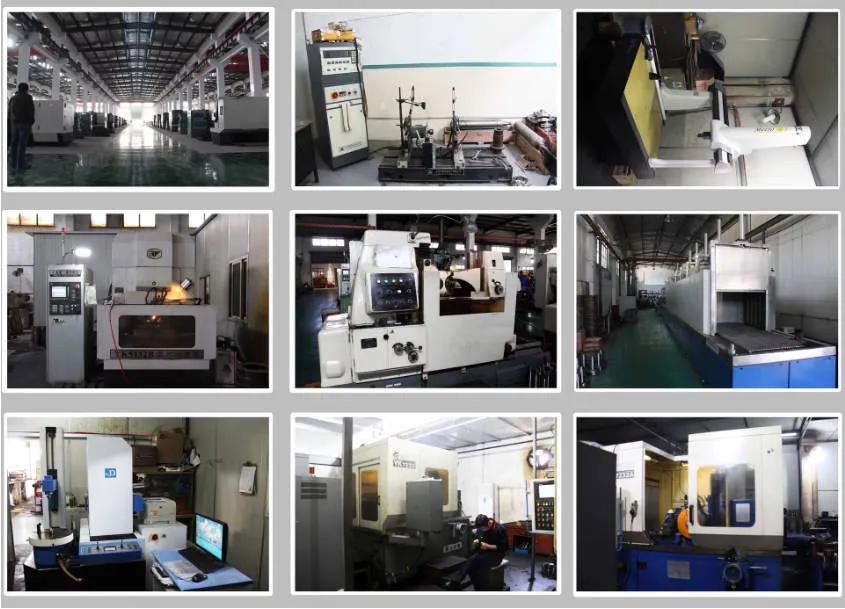

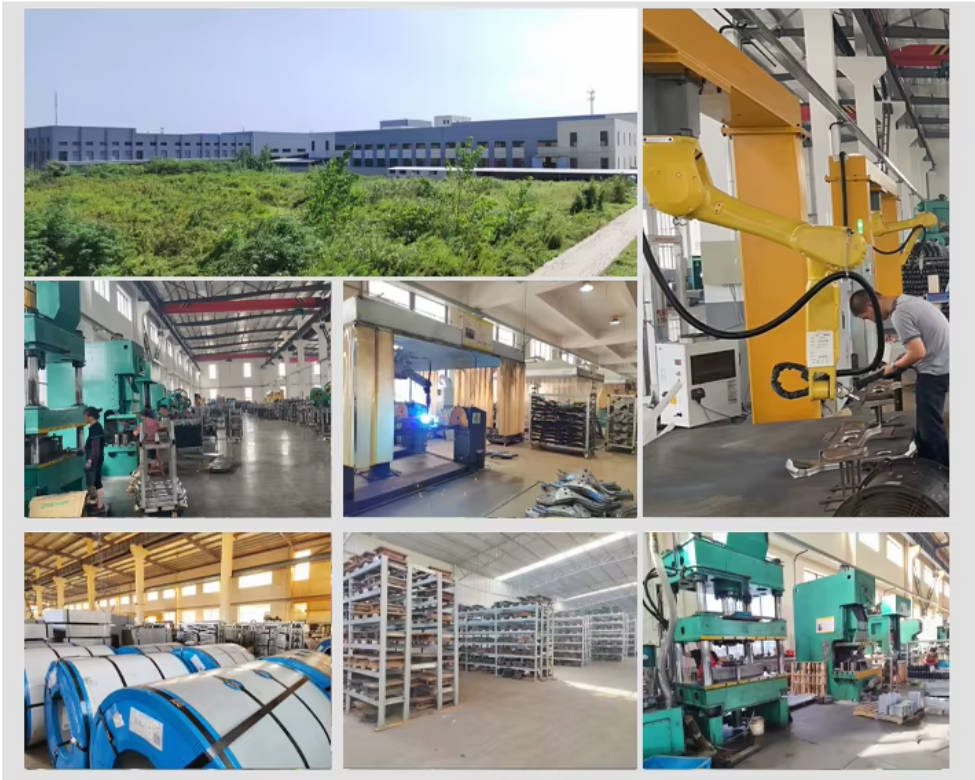

Працюючи в промисловості компонентів механічної трансмісії більше десяти років, Raydafon розпочав свою діяльність у Ханчжоу ще в 2006 році з чіткою метою: «надавати надійні рішення для трансмісії». Ми не просто виробляємо продукцію; натомість ми зосереджуємося на наданні практичних, високоефективних рішень, адаптованих до промислових сценаріїв у різних секторах. Протягом багатьох років ми завоювали міцну репутацію надійного виробника зубчастих муфт серед багатьох клієнтів, і наш експортний бізнес постійно зростав. Кожна муфта, яку ми виробляємо, відповідає міжнародним стандартам, щоб наші клієнти могли спокійно користуватися нашими продуктами.

Клієнти, які працювали з нами, знають, що надзвичайна сила Raydafon полягає в наших зубчастих муфтах із високим крутним моментом. Промислові майданчики часто є суворими умовами, де обладнання працює під великими навантаженнями протягом тривалого часу. Наші зубчасті муфти з високим крутним моментом спеціально розроблені для роботи в таких складних умовах: вони забезпечують стабільну та ефективну передачу потужності, мінімізуючи час простою обладнання для технічного обслуговування, позбавляючи клієнтів від клопоту. Візьмемо, наприклад, гнучкі зубчасті муфти, які ми постачаємо для важкого машинобудування: під час виробництва ми обираємо лише міцні високоякісні матеріали та використовуємо передові промислові технології. Це гарантує, що наші продукти не тільки забезпечують найвищу продуктивність, але й мають тривалий термін служби. Ми ніколи не вдаємося до підходу «низька ціна – неякісна»; замість цього ми прагнемо збалансувати безкомпромісну якість і економічну ефективність для наших клієнтів. Ось чому так багато галузей промисловості, які потребують надійних промислових систем зчеплення передач, готові будувати з нами довгострокові партнерські відносини.

Більше того, Raydafon справді розуміє всі тонкощі «налаштування на вимогу». Кожен клієнт має унікальне обладнання, умови роботи та вимоги до крутного моменту — ми ніколи не нав’язуємо універсальне рішення. Натомість ми розробляємо індивідуальні рішення для зубчастих муфт відповідно до їхніх конкретних потреб. Незалежно від того, чи це стандартна модель, чи спеціалізований варіант, який потребує індивідуальної розробки, наші сучасні виробничі потужності та команда дослідників і розробників проводять суворі перевірки на кожному етапі: від проектування та виробництва до тестування. Ми контролюємо якість на кожному кроці, щоб забезпечити відповідність усіх продуктів міжнародним сертифікатам. Вибір Raydafon означає більше, ніж просто придбання зубчастої муфти; ми також надаємо постійну технічну консультаційну підтримку — клієнти можуть у будь-який час звернутися до нас із запитаннями — і ми завжди доставляємо покупку вчасно. Саме завдяки цьому ми зберегли міцну позицію серед постачальників зубчастих муфт у всьому світі.
