Які фактори впливають на продуктивність гідравлічного циліндра жатки під час польових робіт?

У розпал сезону збору врожаю кожна хвилина на рахунку. Сучасний зернозбиральний комбайн зі складним набором гідравлічних систем покладається на десятки гідравлічних циліндрів, щоб контролювати все: від висоти жатки до швидкості мотовила та розвантажувального шнека. Коли aГідравлічний циліндр комбайнапочинає працювати погано — повільно реагує, витікає або не втримує позицію — уся операція скомпрометована. Машину необхідно сповільнити або, що ще гірше, зупинити для ремонту. У сезон, коли погодні вікна вузькі, а умови посівів змінюються щодня, ефективність цих циліндрів є не лише технічною справою; це критично важливе для бізнесу питання. Але які фактори визначають, чи буде гідравлічний циліндр комбайна надійно працювати день у день у суворих умовах поля, чи він стане джерелом розчарувань і простоїв?

У цій статті представлено комплексний технічний аналіз факторів, які впливають на продуктивність гідравлічного циліндра жатки в реальних сільськогосподарських роботах. Ми дослідимо вплив якості ущільнення, загрозу забруднення, вплив циклічного навантаження, важливість належного обслуговування рідини та роль конструкції циліндра та вибору матеріалу. Спираючись на наш досвід уRaydafon Technology Group Co., Limited, ми розглянемо, як кожен із цих факторів впливає на загальну продуктивність і довговічність гідравлічних циліндрів, які необхідні для сучасного збирання врожаю. Незалежно від того, чи є ви фермером, менеджером автопарку чи техніком з технічного обслуговування, цей посібник допоможе вам зрозуміти приховані сили, які визначають, чи будуть ваші гідравлічні циліндри нести вас протягом збирання врожаю чи залишать вас у полі.

Зміст

• 1. Як ущільнення та мастило визначають продуктивність циліндра?
• 2. Як забруднення впливає на гідравлічний циліндр комбайна?
• 3. Як зміна навантаження впливає на надійність гідравлічного циліндра?
• 4. Яка роль гідравлічної рідини в довговічності циліндра?
• 5. Які технічні характеристики мають значення для польової продуктивності?
• 6. Часті запитання (FAQ)
• 7. Висновок

1. Як ущільнення та мастило визначають продуктивність циліндра?

Уявіть собі гідравлічний циліндр комбайна як тонко налаштований поршень, що рухається в полірованій трубі. Ущільнювальна система є критично важливим інтерфейсом, який утримує гідравлічну рідину під високим тиском там, де їй належить — з одного боку поршня — і запобігає її витоку. Порушення ущільнення – це не просто витік; це втрата контролю. До первинних ущільнень в гідроциліндрі відносяться ущільнення штока, яке перешкоджає витіканню рідини вздовж штока поршня; поршневе ущільнення, яке розділяє дві камери тиску; і ущільнювач склоочисника, який зіскрібає бруд і вологу зі штока, коли він втягується. Продуктивність цих ущільнювачів визначається складом матеріалу, конструкцією та станом поверхонь, з якими вони контактують. Під час збирання врожаю, де циліндр може бути підданий екстремальним температурам, пилу та вологи, матеріал ущільнення має бути ретельно обраний. Поліуретанові ущільнювачі, наприклад, пропонують чудову стійкість до стирання і часто є кращими для ущільнень штоків у сільському господарстві, тоді як ущільнення на основі PTFE вибирають через їх низьке тертя у високошвидкісних застосуваннях.

Не менш критичним є стан отвору циліндра та поверхні штока поршня. Подряпаний або порізаний шток може порізати ущільнення штока, що призведе до швидкого витоку. Так само нерівний отвір може пошкодити ущільнення поршня та знизити ефективність циліндра. На нашому заводі ми використовуємо комбінацію хонінгування та валикового полірування, щоб досягти якості поверхні Ra 0,2-0,4 мкм на отворі та твердого хромованого покриття (товщиною 50-70 мкм) на стрижні. Така комбінація забезпечує гладку, зносостійку поверхню, яка продовжує термін служби ущільнень. Мастило - це невидима опорна система для ущільнень. Між ущільненням і штоком повинна залишатися тонка плівка гідравлічної рідини, щоб зменшити тертя та запобігти зносу. Якщо рідина забруднена водою або частинками, вона може зруйнувати цю плівку, що призведе до підвищеного зносу та передчасного руйнування ущільнення. Добре сконструйований циліндр матиме канавку для змащення, яка утримує невелику кількість рідини для забезпечення безперервної плівки. У Raydafon ми розробили наш гідравлічний циліндр комбайна з оптимізованою конструкцією канавки ущільнення та обробкою поверхні, що мінімізує тертя та максимізує термін служби ущільнення, забезпечуючи надійну роботу навіть у найскладніших польових умовах.

2. Як забруднення впливає на гідравлічний циліндр комбайна?

Забруднення є тихим ворогом будь-якої гідравлічної системи, але воно особливо шкідливе для сільськогосподарських застосувань, де вплив бруду, пилу та вологи є неминучим. Зернозбиральний комбайн працює в хмарі пилу та рослинного сміття, а його гідравлічні циліндри постійно піддаються впливу цих забруднень. Найбільш поширеною і руйнівною формою забруднення є тверді частинки — пісок, пил і шматки врожаю. Ці частинки можуть потрапити в циліндр через ущільнення штока, особливо якщо ущільнення склоочисника пошкоджене або зношене. Потрапляючи всередину, частинки діють як абразив, розтираючи поршневий шток, отвір циліндра та ущільнення. Це часто називають стрижнем «волочінням дроту», коли тверді частинки забивають поверхню стрижня, що призводить до постійного витоку. Згідно з польовими даними, одна піщинка, що потрапила між ущільненням і штоком, може спричинити витік протягом кількох годин.

Найпоширенішою точкою входу для забруднення є зона ущільнення штока, особливо коли пошкоджено ущільнення склоочисника. Зношене ущільнення склоочисника дозволяє пилу накопичуватися на штоку, який потім втягується в циліндр під час втягування. Ще одна можлива точка входу – це фільтри для вентиляції на гідравлічному резервуарі, які, якщо вони забиті або пошкоджені, можуть дозволити атмосферному пилу потрапити в систему. Забруднення може призвести до швидкого зниження продуктивності циліндра, включаючи нестабільний рух, витік і остаточну повну поломку. Дослідження, проведене на парку комбайнів, показало, що машини з проактивною програмою контролю забруднення, включаючи регулярний відбір проб масла, заміну фільтра сапуна та використання високоякісних ущільнювачів, зазнавали на 60% менше поломок циліндрів, ніж машини без такої програми. Наша фабрика в Raydafon Technology Group Co., Limited використовує ущільнювачі склоочисника преміум-класу з подвійною кромкою для максимального видалення забруднень із штока, перш ніж вони потраплять у циліндр. Крім того, наш гідравлічний циліндр комбайна розроблений із захисним пилозахисним кожухом для екстремальних умов, що забезпечує додатковий рівень захисту від забруднення.

Ще однією серйозною загрозою є забруднення води. Вода може потрапити в гідравлічну систему через конденсат або прямий вплив дощу або промивання. Вода в гідравлічній рідині може викликати корозію отвору циліндра та штока, а також ущільнень. Це також зменшує змащувальні властивості рідини, збільшуючи знос. Ідеальним рішенням є використання гідравлічної рідини з хорошим рейтингом деемульгування, що дозволяє відокремлювати воду та дренувати її з резервуара. Регулярний відбір проб і аналіз гідравлічної рідини можуть виявити наявність води та частинок, дозволяючи вжити коригувальні дії до того, як вони можуть завдати значної шкоди. Регулярний аналіз масла є наріжним каменем наших рекомендацій щодо профілактичного обслуговування гідравлічного циліндра комбайна.

3. Як зміна навантаження впливає на надійність гідравлічного циліндра?

Збирання врожаю не є стабільною операцією. Навантаження на гідравлічний циліндр комбайна постійно змінюються, коли машина рухається по полю. Жатку потрібно піднімати й опускати, швидкість мотовила регулювати, а шнек висувати. Кожне з цих рухів створює цикл навантаження: циліндр висувається, утримує положення, а потім втягується. Протягом сезону збору врожаю один циліндр може обертатися тисячі разів, від кількох метрів до повного ходу. Це називається втомним навантаженням і є основною причиною відмови циліндра з часом.

Щоб зрозуміти вплив циклічного навантаження, ми повинні розглянути навантаження на компоненти. Поршневий шток піддається напруженню розтягування та стискання під час висування та втягування. Ущільнення відчувають тиск і тертя. Металеві компоненти, зокрема поршневий шток і головка циліндра, піддаються втомним навантаженням у цих циклах. З часом можуть з’явитися мікротріщини, що призведе до поломки. Здатність циліндра витримувати зміну навантаження залежить від його конструкції та використовуваних матеріалів. Більший діаметр штока поршня, наприклад, забезпечує більший опір прогину під навантаженням на стиснення. Циліндр подвійної дії, який використовує гідравлічний тиск як для висування, так і для втягування, забезпечує більш контрольований рух і може краще справлятися з ударними навантаженнями, ніж циліндр простої дії. Крім того, спосіб кріплення циліндра може вплинути на його здатність витримувати бічні навантаження, які часто зустрічаються під час збирання врожаю. Конструкція та матеріал поршневого штока також мають вирішальне значення. Високоміцна сталь з хорошими властивостями до втоми, наприклад 42CrMo4 або 4140, зазвичай використовується в системах із високим циклом. Це матеріал, який ми вказуємо для нашого гідравлічного циліндра жатки в Raydafon.

Щоб визначити очікуваний термін служби циліндра під час циклічного навантаження, інженери використовують розрахунки, засновані на підході довговічності напруги (S-N) або механіці руйнування. Межа витривалості матеріалу є ключовим фактором. Шлях навантаження циліндра повинен бути розроблений таким чином, щоб мінімізувати концентрацію напруги, яка може виступати в якості початкових точок утворення втомних тріщин. Використання радіусів галтелі, а не гострих кутів, у місцях з’єднання головки блоку циліндрів і тяг (або фланця) має важливе значення. Поршневий шток повинен бути сконструйований таким чином, щоб витримувати максимальне очікуване бокове навантаження без викривлення. У реальних умовах добре сконструйований гідравлічний циліндр комбайна може витримати мільйони циклів. Циліндр, який передчасно виходить з ладу через втому, часто є результатом дефекту матеріалу, недоліку конструкції (наприклад, стійка напруги) або несподіваного перевантаження. У наступній таблиці порівнюються показники втоми різних матеріалів поршневих штоків за типових навантажень при збиранні врожаю.

4. Яка роль гідравлічної рідини в довговічності циліндра?

Гідравлічна рідина є джерелом життєвої сили системи, але часто нею нехтують компонентом. Рідина виконує багато важливих функцій: передає потужність, змащує рухомі частини, забезпечує захист від корозії та допомагає охолоджувати систему. В'язкість і чистота гідравлічної рідини безпосередньо впливають на роботу гідравлічного циліндра комбайна. Якщо рідина занадто в’язка, циліндр буде рухатися повільно, і система буде неефективною. Якщо рідина занадто рідка, внутрішній витік у циліндрі збільшиться, що призведе до втрати потужності та точності позиціонування. Індекс в'язкості рідини, який вказує на те, наскільки змінюється її в'язкість із температурою, особливо важливий для збирання врожаю, де система може працювати в широкому діапазоні температур.

Регулярне обслуговування рідини має важливе значення для довговічності циліндра. Рідина повинна бути чистою та вільною від забруднень, і її слід замінювати через інтервали, рекомендовані виробником. Використання високоякісного фільтра, як у зворотній лінії, так і в лінії всмоктування, має вирішальне значення для підтримки чистоти системи. Крім механічної фільтрації необхідно контролювати хімічні властивості рідини. Протизносні присадки, інгібітори корозії та стійкість до окислення є важливими для захисту циліндра та решти системи. Якщо рідина окислюється, вона може утворити шлам і лак, які можуть засмітити клапани та пошкодити ущільнення. Якщо кількість присадок виснажена, рідина не забезпечить необхідного захисту від зносу та корозії. Стан гідравлічної рідини слід періодично перевіряти на в’язкість, вміст води та кількість часток. Це єдиний спосіб гарантувати, що рідина працює належним чином. У Raydafon Technology Group Co., Limited, ми рекомендуємо програму аналізу рідини для всіх клієнтів, які використовують комбайни, які активно використовуються, забезпечуючи простий і ефективний спосіб моніторингу стану гідравлічної системи та прогнозування необхідності заміни масла чи іншого технічного обслуговування.

Поширеною помилкою є те, що гідравлічну рідину потрібно міняти лише тоді, коли вона виглядає брудною. На практиці продуктивність рідини часто погіршується ще до того, як відбудуться будь-які видимі зміни. Деградацію пакету присадок можна виміряти за допомогою аналізу масла. Наприклад, високе кислотне число вказує на те, що масло окислюється і його слід замінити. Регулярний аналіз рідини дає чітку картину стану рідини та дозволяє проводити планове технічне обслуговування, запобігаючи несподіваним поломкам циліндрів. У наступній таблиці підсумовано рекомендований графік технічного обслуговування рідини для гідравлічного циліндра комбайна, який використовується в типових польових роботах.

5. Які технічні характеристики мають значення для польової продуктивності?

Щоб вибрати правильний гідравлічний циліндр комбайна для конкретного застосування, інженери та керівники обладнання повинні ретельно оцінити ключові технічні характеристики. Ці характеристики визначають фізичні можливості циліндра та його сумісність з гідравлічною системою машини. Найфундаментальнішою специфікацією є розмір отвору циліндра (внутрішній діаметр труби циліндра), який визначає теоретичну силу, яку циліндр може створювати при заданому тиску. Циліндр з більшим діаметром може прикладати більше зусилля, але він може бути повільнішим і вимагати більшого об’єму рідини. Діаметр поршневого штока впливає на опір прогину циліндра та його швидкість під час ходу втягування, оскільки шток зменшує ефективну площу поршня.

Довжина ходу циліндра повинна відповідати необхідному діапазону руху інструменту, яким він керує. Робочий тиск, який зазвичай вимірюється в барах або PSI, визначається гідравлічною системою машини. Циліндр має бути розрахований на максимальний тиск, який може створити система. Ущільнювачі повинні бути визначені для збереження їх цілісності при робочому тиску та температурі. Спосіб кріплення циліндра (наприклад, шпилька, фланець, цапфа) визначає спосіб кріплення циліндра до машини, а кріплення має відповідати навантаженню та шляху напруги.

На додаток до основних специфікацій інженер повинен враховувати наявність будь-яких спеціальних функцій, таких як вбудований пристрій амортизації, який контролює швидкість циліндра в кінці його ходу, або запірний клапан, який запобігає дрейфу циліндра під навантаженням. Матеріал трубки циліндра та поршневого штока має вирішальне значення для стійкості до втоми та корозійної стійкості. У таблиці нижче наведено порівняння типових технічних характеристик гідравлічного циліндра комбайна для різних типів машин, показуючи, як вимоги відрізняються залежно від застосування.

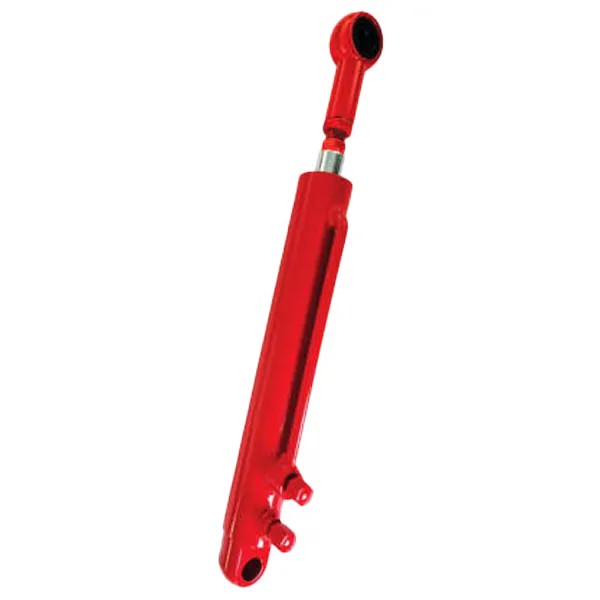

У Raydafon наш гідравлічний циліндр комбайна розроблений відповідно до високих вимог сільськогосподарських польових операцій. Ми пропонуємо повний діапазон розмірів отворів, довжин ходів і типів кріплення для задоволення конкретних потреб комбайнів, кормозбиральних комбайнів та іншого збирального обладнання. Наші циліндри мають індукційно загартовані поршневі штоки 42CrMo4, що забезпечує виняткову міцність і стійкість до втоми та ударів. Ми використовуємо високоякісні поліуретанові ущільнення штока та поршневі ущільнювачі з PTFE, що забезпечує надійне ущільнення в широкому діапазоні температур і тиску. Кожен циліндр перевіряється на відповідність нашим суворим стандартам якості перед тим, як залишити наш завод.

6. Часті запитання (FAQ)

Питання 1: Як часто слід замінювати ущільнювачі в гідроциліндрі комбайна?

Відповідь: Інтервал заміни ущільнень для гідравлічного циліндра комбайна залежить від кількох факторів, включаючи години роботи, робоче середовище та стан гідравлічної рідини. Як загальна вказівка, ми рекомендуємо перевіряти ущільнення циліндрів на початку кожного сезону збору врожаю. Якщо циліндр демонструє будь-які ознаки витоку або якщо на стрижні з’являються подряпини чи подряпини, слід замінити ущільнення. На практиці багато комбайнів потребують заміни ущільнень кожні 1500-2500 годин роботи. Наша фабрика Raydafon Technology Group Co., Limited надає комплекти ущільнювачів і докладні інструкції зі встановлення для всіх наших балонів. Програма регулярних перевірок — найкращий спосіб визначити правильний інтервал для ваших конкретних умов експлуатації.

Питання 2: Яка найпоширеніша причина внутрішнього витоку в гідроциліндрі?

Відповідь: найпоширенішою причиною внутрішнього витоку в гідравлічному циліндрі комбайна є зношене або пошкоджене ущільнення поршня. Поршневе ущільнення розділяє дві напірні камери циліндра. Коли ущільнення зношується, гідравлічна рідина може витікати зі сторони високого тиску на сторону низького тиску, що призводить до втрати потужності та швидкості. Це часто спричинено забрудненою гідравлічною рідиною, яка діє як абразив і зношує ущільнення. У багатьох випадках ззовні циліндр все ще буде виглядати герметичним, але внутрішній витік буде проявлятися у вигляді повільного, повзучого руху штока циліндра. Проблему можна виявити за допомогою простого тесту на герметичність, і рішення полягає в заміні поршневого ущільнення та переконанні, що гідравлічна рідина чиста.

Питання 3: Як я можу запобігти потраплянню вологи в мій гідравлічний циліндр?

Відповідь: волога може потрапити в гідравлічний циліндр комбайна декількома шляхами. Найпоширенішим шляхом є ущільнення штока та склоочисника у вологих умовах. Другий шлях проходить через вентиляційний фільтр на гідравлічному резервуарі. Щоб запобігти проникненню вологи, переконайтеся, що вентиляційний фільтр чистий і працює правильно. Для активного видалення вологи з повітря, що надходить у резервуар, можна використовувати осушувач. Крім того, регулярно перевіряйте циліндр на наявність будь-яких ознак води в маслі, наприклад, молочного кольору. Якщо вода є, злийте та замініть рідину. Використання високоякісної гідравлічної рідини з хорошою деэмульгирующей здатністю допоможе відокремити воду від масла, дозволяючи зливати його з резервуара. Крім того, уникайте промивання ущільнень циліндрів під високим тиском, оскільки це може призвести до проникнення води через ущільнення.

Запитання 4: Що означає специфікація «довжина ходу» для гідравлічного циліндра?

Відповідь: довжина ходу - це максимальна відстань, яку поршневий шток може подолати від повністю втягнутого положення до повністю висунутого положення. Ця специфікація визначає діапазон руху, який може забезпечити циліндр. Вибираючи гідравлічний циліндр комбайна, довжину ходу необхідно узгоджувати з необхідним рухом знаряддя. Наприклад, циліндр підйому жатки на комбайні повинен мати достатньо довгий хід, щоб дозволити підняти жатку на повну транспортну висоту. Якщо довжина ходу занадто мала, знаряддя не зможе рухатися в повному діапазоні. Якщо він занадто довгий, циліндр може вийти за межі необхідного діапазону. Наша фабрика в Raydafon Technology Group Co., Limited пропонує широкий діапазон довжин ходу для різних видів збирання врожаю.

Питання 5: Чи можна переробити гідроциліндр комбайна, чи його потрібно замінити?

Відповідь: Так, гідравлічний циліндр комбайна зазвичай можна відремонтувати. Процес відновлення передбачає розбирання циліндра, перевірку всіх компонентів і заміну зношених або пошкоджених частин. Частиною, яка найчастіше замінюється під час реконструкції, є ущільнювачі (ущільнення штока, ущільнення поршня, ущільнювач склоочисника), шток (якщо забитий або зігнутий) і трубка циліндра (якщо пошкоджена). Відновлення циліндра часто значно дешевше, ніж придбання нового циліндра, і є звичайною практикою для продовження терміну служби обладнання. Наша фабрика Raydafon Technology Group Co., Limited пропонує комплекти для відновлення та послуги з відновлення для нашого гідравлічного циліндра жатки.

7. Висновок

Продуктивність гідравлічного циліндра комбайна в польових роботах визначається складною взаємодією факторів: якість ущільнення, контроль забруднення, керування навантаженням, обслуговування рідини та конструктивні характеристики. Кожен фактор відіграє вирішальну роль у забезпеченні надійної, ефективної та довготривалої роботи циліндра в складних умовах збирання врожаю. Розуміючи ці фактори, інженери, керівники обладнання та оператори можуть приймати обґрунтовані рішення, щоб максимізувати продуктивність і довговічність свого гідравлічного обладнання. Комплексна програма технічного обслуговування, профілактичний контроль забруднення та вибір високоякісних компонентів є важливими для досягнення оптимальної продуктивності.

Компанія Raydafon Technology Group Co., Limited має понад десятирічний досвід у виробництві високоякісних гідравлічних компонентів для сільськогосподарської промисловості. Наш гідравлічний циліндр комбайна розроблено та виготовлено відповідно до найвищих стандартів продуктивності та надійності з використанням матеріалів преміум-класу, точної обробки та суворого контролю якості. Ми прагнемо надавати нашим клієнтам найкращі можливі рішення для їхніх гідравлічних потреб. Якщо у вас виникли запитання щодо вибору або обслуговування гідравлічного циліндра для збиральної техніки, зв’яжіться з нашою командою експертів.

Зв’яжіться з Raydafon Technology Group Co., Limited сьогодніщоб дізнатися більше про наш гідравлічний циліндр жатки та про те, як він може підвищити надійність і ефективність ваших операцій збирання врожаю.
