Як гідравлічний циліндр комбайна підвищує ефективність збирання врожаю?

Усередині сучасного зернозбирального комбайна золота пшениця тече через складний лабіринт шнеків, сит і роторів. Продуктивність машини залежить від точної координації сотень рухомих частин, які керуються складною гідравлічною системою. В основі цієї системи лежатьГідравлічний циліндр— робочі конячки, які перетворюють рідину під тиском у керований лінійний рух. Але як саме гідравлічний циліндр комбайна покращує ефективність збирання врожаю? Відповідь полягає не в якійсь окремій функції, а в сукупному ефекті точного контролю, швидкої реакції та непохитної надійності в екстремальних польових умовах. Добре сконструйований гідравлічний циліндр гарантує, що кожне регулювання — від висоти жатки до швидкості мотовила — виконується з точністю, необхідною для максимального поглинання врожаю та мінімізації втрат.

У пік сезону збору врожаю кожна хвилина на рахунку. Комбайн, який може регулювати свою жатку, щоб слідувати рельєфу ґрунту, підтримувати постійну висоту скошування та підтримувати ідеальне положення мотовила відносно культури, збиратиме більше гектарів за годину з меншими втратами зерна. Усі ці налаштування здійснюються за допомогою гідравлічного циліндра. Коли циліндр реагує плавно та швидко, оператор може підтримувати оптимальну швидкість збирання без постійних ручних корекцій. І навпаки, млявий або ненадійний циліндр змушує оператора сповільнювати швидкість, що призводить до зниження пропускної здатності та збільшення споживання палива на тонну зібраного врожаю. У цій статті розглядатимуться принципи розробки, конструктивні особливості та реальні робочі характеристики, які роблять гідравлічний циліндр незамінним компонентом ефективного збирання врожаю, з особливим акцентом на досвіді нашого заводуRaydafon Technology Group Co., Limitedозначає чудові результати збирання врожаю для фермерів у всьому світі.

Зміст

• 1. Що таке гідравлічний циліндр комбайна і для чого він призначений?
• 2. Як контроль жатки безпосередньо впливає на ефективність збирання?
• 3. Як регулювання мотовила та шнека зменшує втрати врожаю?
• 4. Які конструктивні особливості роблять гідравлічний циліндр надійним у польових умовах?
• 5. Які ключові технічні характеристики для високопродуктивних збиральних циліндрів?
• 6. Як добре сконструйований гідравлічний циліндр зменшує експлуатаційні витрати?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Що таке гідравлічний циліндр комбайна і для чого він призначений?

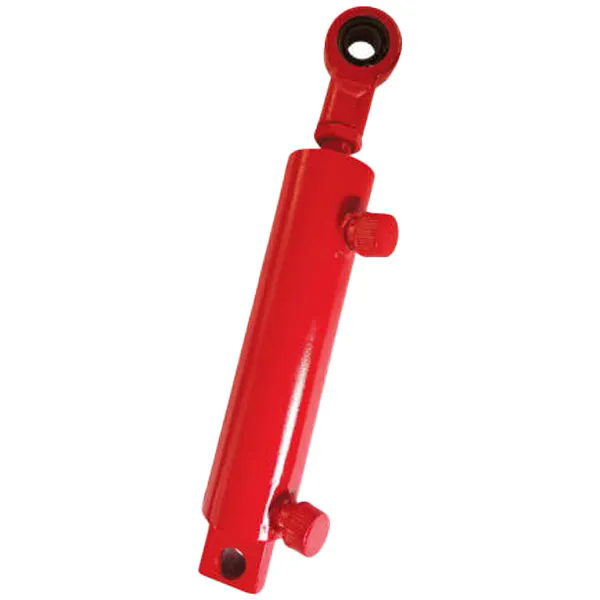

Гідравлічний циліндр комбайна — це лінійний привід, який перетворює енергію гідравлічної рідини під тиском у керовану механічну силу та рух. У контексті зернозбирального комбайна ці циліндри є м’язами, які рухають, регулюють і позиціонують робочі компоненти машини. На відміну від електродвигунів або механічних зв’язків, гідравлічний циліндр пропонує унікальну комбінацію високої щільності зусилля, плавного руху та точного позиційного контролю, що ідеально підходить для вимогливого середовища збирання врожаю. Типовий зернозбиральний комбайн може містити від шести до п’ятнадцяти гідравлічних циліндрів, кожен з яких виконує певну функцію, критичну для процесу збирання.

Основний принцип роботи гідравлічного циліндра простий, але елегантний. Гідравлічна рідина під тиском від насоса комбайна надходить з одного боку циліндра, штовхаючи поршень і прикріплений шток у лінійному напрямку. Керуючи потоком і тиском рідини, оператор або електронна система керування машиною може точно контролювати швидкість, положення та силу циліндра. У комбайні ці циліндри використовуються для виконання широкого спектру функцій: піднімання та опускання жатки, регулювання висоти мотовила та переднього положення, керування поворотом шнека, керування розвантажувальним шнеком та керування різними клапанами та заслінками в системі очищення.

Конструкція гідравлічного циліндра комбайна оптимізована для конкретних вимог збирання врожаю. Ці циліндри повинні надійно працювати в суворих умовах: екстремальні температури, високий рівень пилу та сміття, вплив вологи та корозійних сільськогосподарських хімікатів. Вони також повинні витримувати високі ударні навантаження, які виникають, коли комбайн потрапляє на нерівну місцевість або важкі умови посіву. У Raydafon Technology Group Co., Limited ми розробили лінійку гідравлічних циліндрів, які спеціально розроблені для важких умов збирання врожаю, мають міцну конструкцію, вдосконалені системи ущільнення та високоякісні матеріали, які забезпечують тривалий термін служби та постійну продуктивність. Наш досвід роботи в сільськогосподарському секторі навчив нас, що продуктивність гідравлічного циліндра безпосередньо залежить від ефективності збирання врожаю.

2. Як контроль жатки безпосередньо впливає на ефективність збирання?

Контроль жатки є, мабуть, найважливішою функцією, яку виконує гідравлічний циліндр комбайна на комбайні. Жатка — це передній вузол, який зрізає врожай і подає його в молотильний механізм. Його положення відносно землі та культури визначає, скільки врожаю буде зібрано, скільки втрачено та скільки стороннього матеріалу (бруду, каміння) потрапить у машину. Гідравлічний циліндр відповідає за підйом і опускання жатки, а на багатьох сучасних комбайнах поплавкова система також використовує циліндри, щоб дозволити жатці автоматично слідувати контуру землі. Саме тут підвищення ефективності є найбільш очевидним. Коли жатка надто висока, урожай зрізається занадто високо, залишаючи цінне зерно на полі. Коли жатка розташована надто низько, вона може зариватися в ґрунт, спричиняючи надмірне зношування, потрапляння бруду, який пошкоджує компоненти обмолоту, і витрачання палива.

Уявіть собі комбайн, який збирає пшеницю на горбистому полі. Земля нерівна, з підйомами та спадами, які постійно змінюються. Якщо оператор повинен вручну регулювати висоту жатки, він неминуче відволікатиметься, сповільниться та все одно не досягне ідеального слідування за землею. Однак гідравлічний циліндр із системою керування поплавком може автоматично регулювати висоту жатки в режимі реального часу, підтримуючи постійну висоту зрізу в межах кількох сантиметрів. Це пряме підвищення ефективності: комбайн може працювати на повній швидкості, не турбуючись про жатку, а втрати врожаю зведені до мінімуму, оскільки оптимізовано висоту скошування. Наш гідравлічний циліндр комбайна від Raydafon розроблено з ущільненнями з низьким коефіцієнтом тертя та точно обробленими компонентами, які забезпечують плавне та чутливе керування поплавком, дозволяючи оператору підтримувати максимальну продуктивність навіть на складній місцевості.

Контроль жатки також впливає на економію палива. При правильному положенні жатки урожай надходить у комбайн плавно та рівномірно, зменшуючи навантаження на двигун та молотильний механізм. З іншого боку, неправильно вирівняна жатка може призвести до збивання культури або нерівномірної подачі, що призведе до більшого споживання електроенергії та зниження пропускної здатності. Плавний, контрольований рух, який забезпечує високоякісний гідравлічний циліндр, гарантує, що оператор може встановити ідеальне положення жатки та підтримувати його, що призводить до більш рівномірного потоку врожаю та меншого споживання палива на акр. На нашому заводі ми спостерігали, що комбайни, які використовують наш гідравлічний циліндр, досягають на 5-10% кращої ефективності використання палива порівняно з комбайнами зі зношеними або низькоякісними циліндрами, що значно заощаджує протягом сезону збору врожаю.

3. Як регулювання мотовила та шнека зменшує втрати врожаю?

За жаткою мотовило — це обертовий вузол, який змітає культуру в ріжучу планку. Положення мотовила — як його висота відносно ріжучого брусу, так і переднє положення — має бути ретельно відрегульовано відповідно до висоти, щільності та зрілості культури. Занадто високе мотовило не зможе належним чином направляти культуру, що призведе до втрати врожаю, оскільки зерно падає на землю перед зрізанням. Занадто низьке мотовило може штовхнути культуру вниз, спричинивши його надто низький зріз або, що ще гірше, спричинити торкання мотовила землею та пошкодження машини. Розташування котушки в передній частині також є критичним; якщо мотовило занадто далеко вперед, воно викине урожай вперед, спричиняючи його неефективне зрізання. Якщо він занадто далеко назад, він взагалі пропустить урожай.

Ці налаштування точно контролюються гідравлічним циліндром комбайна. Використовуючи гідравлічний циліндр для регулювання мотовила, оператор може здійснювати мікрорегулювання на ходу, регулюючи положення мотовила відповідно до мінливих умов культури. Наприклад, під час посіву пшениці котушку потрібно встановити вище та вперед. У прилеглих культурах, які були сплющені вітром або дощем, мотовило може знадобитися встановити нижче та далі назад, щоб підняти культуру на ріжучу планку. Можливість робити ці налаштування швидко і точно, не виходячи з кабіни, є головним фактором у зниженні втрат врожаю. Комбайн, який може безперервно регулювати положення мотовила відповідно до врожаю, є комбайном, який економить зерно.

Шнек, який переміщує зрізану культуру від жатки до центру машини, також керується гідравлічним циліндром. Висоту та кут шнека необхідно відрегулювати, щоб забезпечити рівномірну подачу врожаю в молотильний механізм. Неправильно встановлений шнек може призвести до накопичення врожаю, що призведе до закупорювання та простою. Використовуючи гідравлічний циліндр для керування шнеком, оператор може гарантувати, що шнек завжди знаходиться в оптимальному місці, зменшуючи ризик блокування та підтримуючи плавний безперервний потік врожаю. Наш гідравлічний циліндр комбайна Raydafon розроблений для забезпечення плавного, точного руху, необхідного для цих критичних налаштувань, сприяючи вищій ефективності збору врожаю та меншим втратам врожаю.

У наведеній нижче таблиці показано типове зниження втрат врожаю, досягнуте завдяки належному регулюванню мотовила та шнека за допомогою гідравлічного циліндра.

4. Які конструктивні особливості роблять гідравлічний циліндр надійним у польових умовах?

Підвищення ефективності гідравлічного циліндра комбайна реалізується, лише якщо сам циліндр надійний. У суворих умовах зернозбирального комбайна гідравлічний циліндр піддається екстремальним умовам: високий тиск (до 200 бар або більше), циклічні навантаження, ударні навантаження від нерівної місцевості та вплив пилу, бруду та вологи. Циліндр, який протікає, залипає або передчасно виходить з ладу, не тільки знизить ефективність збирання врожаю, але й призведе до дорогих простоїв. Ось чому проектування гідравлічного циліндра для сільськогосподарського застосування є спеціальною дисципліною, яка вимагає ретельної уваги до деталей у кожному аспекті його конструкції.

Найважливішим компонентом будь-якого гідравлічного циліндра є його система ущільнення. Ущільнення запобігають витоку гідравлічної рідини повз поршень або шток, підтримуючи тиск і запобігаючи забрудненню. У комбайні ущільнення циліндра постійно піддаються впливу абразивного пилу та бруду, що може швидко зношувати їх, якщо вони не мають належної конструкції. Наш гідравлічний циліндр комбайна має вдосконалену технологію ущільнення, включаючи подвійні манжети зі склоочисником, який зчищає бруд зі штока, перш ніж він потрапить у циліндр. Це істотно продовжує термін служби ущільнень і циліндра. Крім того, ущільнювачі виготовлені з матеріалів, які стійкі до значних коливань температури та корозійного впливу сільськогосподарських хімікатів. Сам стрижень має тверде хромоване покриття для захисту від зносу та корозії, що забезпечує тривалий термін служби.

Іншою важливою особливістю конструкції є конструкція циліндра. Корпус циліндра повинен бути достатньо міцним, щоб витримувати високий внутрішній тиск і зовнішні навантаження без деформації. Ми використовуємо високоміцну сталь для трубки циліндра та високоточно оброблені компоненти для поршня та штока. Циліндр збирається з упором на мінімізацію тертя, забезпечуючи плавний, чуйний рух. Гідравлічні порти сконструйовані для забезпечення високої швидкості потоку, що забезпечує швидку реакцію циліндра. Добре сконструйований гідравлічний циліндр не тільки працює краще, але й служить довше, знижуючи загальну вартість володіння. Компанія Raydafon Technology Group Co., Limited розробила комплексну програму випробувань для наших сільськогосподарських гідравлічних циліндрів, піддавши їх тисячам циклів під навантаженням, щоб переконатися, що вони відповідають суворим вимогам сезону збору врожаю.

У таблиці нижче наведено основні особливості конструкції та їхній вплив на надійність у польових умовах.

5. Які ключові технічні характеристики для високопродуктивних збиральних циліндрів?

Щоб вибрати правильний гідравлічний циліндр комбайна для конкретної моделі комбайна та застосування, інженери та керівники обладнання повинні оцінити низку технічних характеристик. Ці специфікації визначають діапазон продуктивності циліндра та визначають його придатність для цього завдання. Найважливішими характеристиками є діаметр отвору, діаметр штока, довжина ходу, максимальний робочий тиск і вантажопідйомність. Кожен із них має бути узгоджений з гідравлічною системою комбайна та механічними вимогами навісного обладнання.

Діаметр отвору визначає силу, яку може створити гідравлічний циліндр. Більший діаметр отвору створює більшу силу для заданого гідравлічного тиску, але також вимагає більшого потоку рідини та може бути важчим. Діаметр штока впливає на міцність стовпа циліндра та стійкість до вигину. Більший діаметр стрижня більш стійкий до вигину та вигину під дією стискаючих навантажень. Довжина ходу - це максимальна відстань, на яку може поширитися циліндр. Його має бути достатньо для забезпечення необхідного діапазону руху знаряддя, наприклад повного підйому та опускання жатки. Максимальний робочий тиск – це найвищий тиск, який може безпечно витримати балон. Він повинен бути щонайменше рівним системному тиску гідравлічної системи комбайна.

У наступній таблиці наведено основні технічні характеристики нашої серії гідравлічних циліндрів комбайнів, які розроблені для задоволення вимог сучасних зернозбиральних комбайнів.

Наша фабрика в Raydafon Technology Group Co., Limited надає комплексні технічні послуги, щоб допомогти клієнтам вибрати оптимальний гідравлічний циліндр для їх конкретного застосування. Ми враховуємо не лише основні технічні характеристики, але й робоче середовище, робочий цикл і сумісність з існуючою гідравлічною системою комбайна. Ретельно підібравши гідравлічний циліндр до застосування, ми можемо гарантувати, що він забезпечує найкращу можливу продуктивність і довговічність, сприяючи загальній ефективності збирання комбайна.

6. Як добре сконструйований гідравлічний циліндр зменшує експлуатаційні витрати?

Підвищення ефективності від добре сконструйованого гідравлічного циліндра комбайна безпосередньо перетворюється на зниження експлуатаційних витрат для фермера. Ця економія походить з кількох джерел: зменшення споживання палива, зниження витрат на технічне обслуговування, зменшення простою та підвищення врожайності. Коли гідравлічний циліндр працює плавно та надійно, комбайн може працювати на оптимальній швидкості, максимізуючи продуктивність. Точне керування жаткою, мотовилом і шнеком означає ефективне збирання врожаю з мінімальними втратами. Зменшення часу простою особливо суттєве під час пікового сезону збору врожаю, коли кожна година втрати виробництва може означати значну втрату прибутку.

Споживання палива є одним із найбільших експлуатаційних витрат у сільському господарстві. Комбайн, який працює із зношеним або неефективним гідравлічним циліндром, витрачатиме паливо. Наприклад, циліндр, який застряг або повільно реагує, змусить оператора працювати в повільнішому темпі, збільшуючи час перебування в полі. Вищий опір від залипання циліндра також призведе до більшої роботи двигуна, збільшуючи споживання палива. Високоякісний гідравлічний циліндр, навпаки, дозволяє машині працювати плавно та ефективно, зменшуючи спалювання палива. Наш гідравлічний циліндр комбайна розроблено для мінімізації внутрішнього тертя та підвищення ефективності, допомагаючи фермерам зменшити витрати на паливо на акр.

Витрати на технічне обслуговування є ще однією сферою, де якісний гідравлічний циліндр економить гроші. Циліндр, схильний до протікання або поломки ущільнення, потребуватиме частих ремонтів і заміни компонентів, що збільшує експлуатаційні витрати. Наш гідравлічний циліндр складається з міцних компонентів і передової технології ущільнення, яка подовжує інтервал між техобслуговуванням. Зменшення часу простою та нижчі витрати на технічне обслуговування перетворюються безпосередньо на вищу прибутковість для фермера. Інвестуючи у високоякісний гідравлічний циліндр, фермери можуть захистити свої інвестиції в свій комбайн і гарантувати, що вони отримають максимум від сезону збору врожаю. У Raydafon Technology Group Co., Limited, ми прагнемо надавати рішення для гідравлічних циліндрів, які забезпечують тривалу цінність для наших сільськогосподарських клієнтів.

У таблиці нижче наведено порівняння витрат на експлуатацію комбайна зі стандартним циліндром у порівнянні з нашим оптимізованим гідравлічним циліндром комбайна протягом типового сезону збирання врожаю.

7. Часті запитання (FAQ)

Запитання 1: Як часто слід обслуговувати або відновлювати гідравлічний циліндр комбайна?

Відповідь: Інтервал обслуговування гідравлічного циліндра комбайна залежить від умов експлуатації та конкретного застосування. Для циліндра, який використовується для підйому жатки або регулювання мотовила, візуальний огляд на наявність витоків і зносу слід проводити щодня. Повне відновлення, включаючи заміну ущільнювачів і перевірку циліндрів, зазвичай рекомендується кожні 1000-1500 годин роботи або в кінці кожного сезону збору врожаю, залежно від того, що настане раніше. Однак, якщо ви помітили будь-які ознаки витоку, залипання або зниження продуктивності, балон слід негайно обслуговувати, щоб запобігти більш серйозним пошкодженням. Наша фабрика Raydafon Technology Group Co., Limited надає комплексні послуги з відновлення для наших продуктів гідравлічних циліндрів.

Запитання 2: Які ознаки того, що необхідно замінити гідравлічний циліндр комбайна?

Відповідь: Найпоширенішими ознаками несправності гідравлічного циліндра комбайна є: видимий витік гідравлічної рідини навколо штока або корпусу циліндра, труднощі з плавним переміщенням знаряддя (жатки, мотовила), незвичні шуми, такі як стукіт або вереск під час роботи, а також дрейфування або осідання знаряддя, коли гідравлічний клапан закритий. Якщо ви спостерігаєте будь-який із цих симптомів, важливо перевірити циліндр. У багатьох випадках циліндр можна відремонтувати шляхом заміни ущільнень, але в серйозних випадках пошкодження штока або внутрішнього зносу може знадобитися повна заміна.

Запитання 3: Чи можна відремонтувати гідравлічний циліндр комбайна чи його потрібно замінити?

Відповідь: у більшості випадків гідравлічний циліндр комбайна можна відремонтувати. Найпоширенішим ремонтом є заміна ущільнень, що є стандартною процедурою обслуговування. Якщо стрижень циліндра подряпаний або пошкоджений, його можна повторно хромувати або відполірувати. Однак, якщо трубка циліндра зношена або поршень пошкоджений, циліндр може знадобитися замінити. Найкраще, щоб кваліфікований фахівець оглянув циліндр і визначив ступінь пошкодження. Наша фабрика надає послуги з відновлення нашого гідравлічного циліндра, що включає повну перевірку та заміну зношених компонентів.

Запитання 4: Як я можу запобігти передчасній поломці гідравлічного циліндра комбайна?

Відповідь: Найкращий спосіб запобігти передчасному виходу з ладу гідравлічного циліндра комбайна — це дотримуватись графіка регулярного технічного обслуговування. Це включає щоденні перевірки на наявність витоків і зносу, утримання штока циліндра в чистоті та без бруду та сміття, а також забезпечення чистоти та належного рівня гідравлічної рідини. Також важливо уникати перевантаження циліндра або роботи комбайна в умовах, що перевищують специфікації циліндра. Використання високоякісної гідравлічної рідини та її заміна через рекомендовані інтервали також допоможе захистити циліндр від внутрішнього зносу.

Запитання 5: Який типовий час виконання спеціального гідравлічного циліндра комбайна?

Відповідь: для стандартних розмірів і конфігурацій гідравлічного циліндра комбайна ми зазвичай підтримуємо запаси та можемо доставити протягом 24-48 годин. Для спеціально розробленого гідравлічного циліндра з нестандартними розмірами або спеціальними функціями час виконання зазвичай становить 2-4 тижні, залежно від складності конструкції та поточного графіка виробництва. Наша фабрика в Raydafon Technology Group Co., Limited має можливість швидко та ефективно виробляти індивідуальні гідравлічні циліндри, гарантуючи, що наші клієнти отримають правильне рішення для їх конкретного застосування.

8. Висновок

Гідравлічний циліндр комбайна — це набагато більше, ніж простий привід; це ключовий фактор ефективного та прибуткового збирання врожаю. Завдяки точному управлінню жаткою, безперебійному регулюванню мотовила та шнека, а також надійній надійності в полі високоякісний гідравлічний циліндр безпосередньо сприяє підвищенню пропускної здатності, меншим втратам врожаю та зниженню експлуатаційних витрат. Конструктивні особливості, які роблять гідравлічний циліндр Harvester надійним — удосконалене ущільнення, хромовані стрижні та міцна конструкція — це не просто інженерні тонкощі; вони необхідні для вимогливих умов сучасного сільського господарства. Оскільки сезони збору врожаю стають коротшими, а врожайність стає все більш важливою, роль гідравлічного циліндра в максимізації ефективності комбайна зростатиме.

У Raydafon Technology Group Co., Limited ми прагнемо надавати сільськогосподарській промисловості рішення для гідравлічних циліндрів, які відповідають найвищим стандартам продуктивності та надійності. Наше глибоке розуміння робочого середовища зернозбирального комбайна в поєднанні з нашими розширеними виробничими можливостями дозволяє нам постачати продукти, які допомагають фермерам досягати поставлених цілей щодо збору врожаю. Незалежно від того, чи є ви виробником обладнання, власником комбайна чи техніком з обслуговування, гідравлічний циліндр є критично важливим компонентом, який заслуговує на пильну увагу. Вибравши правильний гідравлічний циліндр і обслуговуючи його належним чином, ви можете гарантувати, що ваш комбайн працює з максимальною ефективністю сезон за сезоном.

Зв’яжіться з Raydafon Technology Group Co., Limited сьогодніщоб дізнатися більше про наші рішення для гідравлічних циліндрів комбайнів і про те, як ми можемо допомогти вам підвищити ефективність збирання врожаю.
