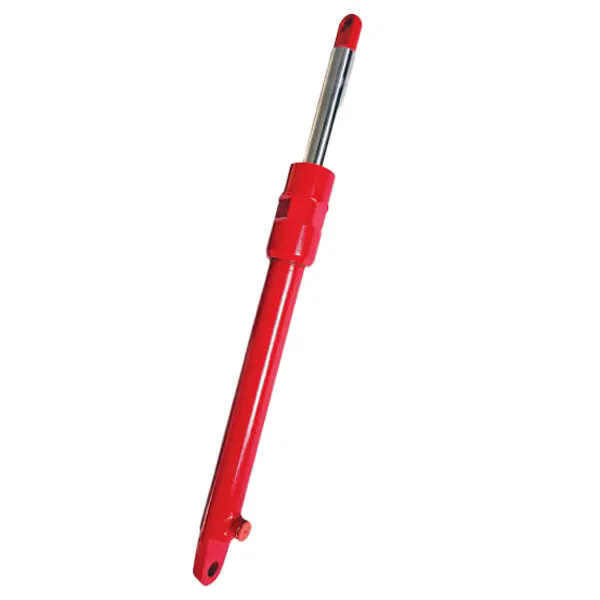

Чому корозійна стійкість важлива для сільськогосподарських гідравлічних циліндрів?

У типовий сезон збору врожаю сільськогосподарський гідравлічний циліндр може працювати до 20 000 разів, працюючи під тиском понад 200 бар. Шток циліндра безперервно висувається і втягується через пожнивні залишки, ґрунтовий пил і залишки хімікатів. Добрива містять солі амонію, які є сильно корозійними. Пестициди часто містять сполуки сірки, які вражають металеві поверхні. Волога ранкової роси та води для поливу створює ідеальне середовище для електрохімічної корозії. Поєднання багаторазових механічних циклів і постійного хімічного впливу робить сільськогосподарські циліндри одними з найбільш вимогливих гідравлічних систем у будь-якій галузі.

Галузеві дані вказують на те, що несправності, пов’язані з корозією, становлять приблизно 35% усіх замін гідравлічних циліндрів у сільськогосподарському обладнанні. Економічний ефект виходить далеко за рамки вартості заміни компонентів. Вихід з ладу циліндра під час піку збирального сезону може вивести зернозбиральний комбайн з роботи на 8-12 годин, що означає втрату доходу в розмірі 1500-3000 доларів США за годину простою. У цій статті представлено систематичний технічний аналіз того, чому стійкість до корозії є критичною для сільського господарствагідроциліндри. Він розглядає механізми корозії, їхній вплив на продуктивність циліндрів, стратегії вибору матеріалів, технології захисних покриттів і взаємозв’язок між стійкістю до корозії та загальною вартістю володіння. Аналіз базується на даних про польові несправності, лабораторних випробуваннях на корозію та промислових стандартах для сільськогосподарських гідравлічних компонентів.

Зміст

• 1. Механізми корозії та фактори навколишнього середовища
• 2. Вплив корозії на продуктивність і безпеку гідроциліндра
• 3. Вибір матеріалу для корозійної стійкості
• 4. Технології захисту поверхні та системи покриттів
• 5. Стійкість до корозії та загальна вартість володіння
• 6. Часті запитання (FAQ)
• 7. Висновок

1. Механізми корозії та фактори навколишнього середовища

Сільськогосподарські гідравлічні циліндри піддаються унікальній агресивній комбінації екологічних факторів. На відміну від промислових гідравлічних застосувань, де умови навколишнього середовища відносно контрольовані, сільськогосподарське обладнання працює на відкритих полях, де вплив вологи, хімікатів і абразивних матеріалів є постійним. Наступний аналіз визначає первинні механізми корозії та специфічні фактори навколишнього середовища, які їх прискорюють.

Механізм корозії 1: рівномірна корозія (загальне іржавіння).Це найпоширеніша форма корозії поверхонь циліндрів, яка виникає, коли оголена сталь піддається впливу вологи та кисню. Швидкість реакції прискорюється завдяки наявності електролітів, таких як солі, які містяться в добривах. Продукт корозії (іржа) є пористим і не утворює захисного бар’єру, що дозволяє процесу корозії продовжуватися безконтрольно. Під час випробувань, проведених нашою фабрикою, стандартний стрижень циліндра з вуглецевої сталі, підданий 5% розчину сульфату амонію при 25°C, показав вимірну точкову поверхню протягом 72 годин.

Механізм корозії 2: Точкова корозія.Точкова корозія — це локалізована форма корозії, яка створює невеликі порожнини або отвори на металевій поверхні. Це особливо небезпечно, тому що може глибоко проникати в метал, у той час як навколишня поверхня залишається майже неушкодженою. Пітінг ініціюється локальним руйнуванням захисного оксидного шару на поверхні сталі, часто спричиненим іонами хлориду з добрив або пестицидів. Утворившись, ямки можуть швидко поширюватися під впливом механічного впливу та корозійного впливу. Для гідравлічного циліндра комбайна, що працює в умовах високого циклу, окрема яма може діяти як точка концентрації напруги, що призводить до виникнення втомної тріщини та можливого руйнування штока.

Механізм корозії 3: корозійне розтріскування під напругою (SCC).SCC - це комбінований вплив напруги розтягування та корозійного середовища. Це особливо актуально для штоків гідроциліндрів, які під час роботи зазнають постійної напруги розтягування. SCC може поширювати тріщини зі швидкістю, значно вищою, ніж суто механічна втома, що призводить до раптової та несподіваної відмови. Відомо, що іони хлориду та середовища з високим рівнем pH сприяють SCC у певних марках сталі.

Механізм корозії 4: Гальванічна корозія.Це відбувається, коли два різнорідні метали знаходяться в електричному контакті в присутності електроліту. У гідравлічному циліндрі гальванічна корозія може виникнути між штоком циліндра (як правило, із загартованої сталі) і поршнем або торцевою кришкою (часто чавун або алюміній). Тяжкість залежить від електрохімічної різниці потенціалів між металами та провідності електроліту. У сільськогосподарських умовах, де обладнання часто піддається впливу добрив, насичених сіллю, гальванічна корозія може бути суттєвим фактором.

Польові дані: швидкість корозії в різних сільськогосподарських середовищах.

У Raydafon Technology Group Co., Limited ми проаналізували дані про пошкодження корозією понад 500 сільськогосподарських балонів, що повертаються протягом п’яти років. Дані показують, що найпоширенішими осередками корозії є поверхня поршневого штока (особливо в зоні, яка залишається відкритою, коли циліндр втягується), різьба вушок штока та канавки ущільнення. На основі цього аналізу ми розробили специфікацію стійкості до корозії, яка стосується кожної з цих зон відмови. Специфікація включає вибір матеріалу, обробку поверхні та зміни конструкції, які мінімізують ризик пошкодження корозією.

2. Вплив корозії на продуктивність і безпеку гідроциліндра

Корозія – це не просто косметична проблема; він має прямий, кількісно визначений вплив на продуктивність, надійність і безпеку сільськогосподарських гідравлічних циліндрів. Наступний аналіз визначає основні механізми погіршення продуктивності та їхні наслідки для збиральних робіт.

Зниження продуктивності 1: Порушення ущільнення та внутрішній витік.Корозія на поверхні штока циліндра створює мікроскопічні дефекти, які стирають ущільнення штока під час кожного циклу висування та втягування. Ці частинки зносу ущільнення разом із продуктами корозії потрапляють у гідравлічну систему та викликають подальше пошкодження насосів і клапанів. Дослідження, проведене нашою фабрикою, показало, що шток циліндра з точкою на поверхні, що перевищує глибину 0,05 мм, може збільшити швидкість зношування ущільнення до 400% порівняно з гладкою поверхнею, що не піддається корозії. Внутрішній витік, що виникає внаслідок цього, знижує ефективність циліндра, вимагаючи вищого гідравлічного тиску для досягнення тієї самої вихідної сили. Це означає збільшення споживання палива та зменшення потужності, доступної для інших гідравлічних функцій комбайна.

Зниження продуктивності 2: підвищене тертя та залипання.Продукти корозії, особливо оксид заліза (іржа), являють собою абразивні частинки, які збільшують тертя між поршневим штоком і підшипником циліндра. Це підвищене тертя може спричинити застрягання або стукіт циліндра під час роботи, що призводить до різких рухів і зниження точності керування. Для збирального обладнання, яке вимагає плавного, точного позиціонування (наприклад, контроль висоти жатки), це погіршення може значно вплинути на якість врожаю та ефективність збирання. У важких випадках підвищене тертя може подолати доступну гідравлічну силу, що призведе до того, що циліндр не зможе висунутися або втягнутися.

Зниження продуктивності 3: Знижена статична міцність.Корозія зменшує несучий переріз штока і трубки циліндра. Для штока циліндра діаметром 50 мм рівномірний корозійний шар товщиною 0,5 мм означає зменшення площі поперечного перерізу на 2%, що зменшує здатність штока до розтягування приблизно на 2%. Однак локалізована виїмка створює коефіцієнти концентрації напруги (Kt), які можуть зменшити втомну міцність стрижня на 50% або більше, залежно від глибини виїмки та геометрії. Це той механізм, який призводить до раптових руйнувань штоків збирального обладнання, часто без значного попереднього попередження.

Погіршення безпеки: витік масла під високим тиском.Коли корозія проникає в стінку трубки циліндра або пошкоджує ущільнення штока, це створює шлях для виходу гідравлічного масла під високим тиском. Цей струмінь масла може завдати серйозної травми операторам, якщо вони перебувають на шляху бризок. Крім того, витоки нафти на родовище створюють проблеми забруднення навколишнього середовища та потенційну небезпеку ковзання. Промисловий стандарт для відмов гідравлічного циліндра полягає в тому, що режим відмов повинен бути «безвідмовним», що означає, що циліндр не повинен створювати умови, які можуть травмувати операторів або пошкодити сусіднє обладнання. Відмови, спричинені корозією, які виникають без попереднього попередження, є явним порушенням цього принципу.

Економічний вплив: час простою та витрати на ремонт.

** На основі зернозбирального комбайна вартістю 500 000 доларів США, який працює протягом 24 годин під час пікового сезону збору врожаю пшениці.

3. Вибір матеріалу для корозійної стійкості

Вибір матеріалу для сільськогосподарських гідравлічних циліндрів повинен збалансувати корозійну стійкість, механічну міцність, зносостійкість і вартість. Немає єдиного матеріалу, який би оптимізував усі ці фактори, тому процес вибору передбачає компроміси на основі конкретного застосування та робочого середовища. У цьому розділі розглядаються матеріали, що використовуються в компонентах гідравлічного циліндра комбайна, і їх характеристики стійкості до корозії.

Матеріали штока поршня:Поршневий шток є найбільш небезпечним для корозії компонентом гідравлічного циліндра комбайна, оскільки він безпосередньо піддається впливу зовнішнього середовища. Найпоширенішим матеріалом для штоків сільськогосподарських циліндрів є індукційно загартована та хромована вуглецева сталь (зазвичай AISI 1045 або еквівалент). Це забезпечує хороший баланс міцності та захисту від корозії за помірної вартості. Корозійна стійкість цієї системи в першу чергу забезпечується твердим хромованим покриттям, яке зазвичай має товщину 20-40 мкм. Однак у хромованому покритті є властиві мікротріщини, які можуть дозволити корозійному впливу досягти основної сталі, що призведе до точкової ямки та остаточного виходу з ладу.

Для більш вимогливих застосувань доступні альтернативні матеріали. Такі марки нержавіючої сталі, як 316L, забезпечують чудову стійкість до корозії, але мають нижчу міцність і вищу вартість матеріалу, ніж вуглецева сталь. Для застосувань, де корозія є основною проблемою, ми часто рекомендуємо стрижні з нержавіючої сталі з пасивацією після механічної обробки. Третім варіантом є використання стрижнів із хромованим нікелем, які забезпечують двошарову систему захисту з підвищеною стійкістю до корозії порівняно зі стандартним хромованим покриттям. У наступній таблиці порівнюється стійкість до корозії звичайних стрижневих матеріалів.

Матеріали труб циліндра:Труба циліндра зазвичай виготовляється з холоднотягнутої безшовної сталевої труби (ST52.4 або еквівалент) з відточеною внутрішньою поверхнею. Труба захищена від зовнішньої корозії фарбою або порошковим покриттям. Внутрішня корозія зазвичай не викликає занепокоєння, оскільки трубка постійно змочується гідравлічним маслом, що забезпечує певний захист. Однак, якщо масло забруднюється водою (конденсатом від коливань температури), може виникнути внутрішня корозія.

Матеріали поршня та торцевої кришки:Ці компоненти зазвичай виготовляються з ковкого чавуну (GJS 400-15) або кованої сталі. Корозійна стійкість цих матеріалів менш критична, ніж стрижня, оскільки вони не піддаються безпосередньому впливу зовнішнього середовища. Однак корозія в канавках ущільнення може порушити цілісність ущільнення, що призведе до витоку.

Порівняння корозійної стійкості матеріалів циліндрів.

Наша фабрика в Raydafon підтримує специфікації матеріалів, які визначають мінімально прийнятну стійкість до корозії для кожного компонента. Для стандартних сільськогосподарських застосувань ми рекомендуємо використовувати індукційно загартовані сталеві стрижні 1045 з твердим хромованим покриттям і нікелевим шаром. Для застосувань, де циліндр буде піддаватися впливу добрив, пестицидів або сольових умов, ми рекомендуємо модернізувати стрижні та труби з нержавіючої сталі 316L.

4. Технології захисту поверхні та системи покриттів

Крім вибору матеріалу, технології захисту поверхні відіграють вирішальну роль у стійкості сільськогосподарських гідравлічних циліндрів до корозії. Ефективність системи покриття залежить від кількох факторів: складу покриття, підготовки основи, процесу нанесення та товщини покриття. У цьому розділі розглядаються технології первинного покриття, що використовуються в промисловості, і представлені результати прискорених випробувань на корозію, проведених нашою фабрикою.

Тверде хромування (гальванічний хром).Тверде хромування є промисловим стандартом для штоків гідроциліндрів. Хромований шар забезпечує чудову зносостійкість, низьке тертя та помірну стійкість до корозії. Товщина шару хрому зазвичай становить 20-40 мкм. Недоліком твердого хромування є власна пористість хромового відкладення. Мікротріщини в шарі хрому можуть дозволити волозі досягти сталевої підкладки, що призведе до локалізованої корозії в тріщинах. Щоб пом’якшити це, деякі виробники наносять нікелевий нижній шар перед шаром хрому, який забезпечує антикорозійний бар’єр. Комбінація нікель-хромованого покриття забезпечує значно кращу стійкість до корозії, ніж хром.

Нікельування (безелектричний нікель).Безелектричне нікелювання — це процес хімічного осадження, який дає однорідне, тверде та стійке до корозії покриття. Нікелеве покриття не є пористим і забезпечує чудовий захист від корозії. Безелектричний нікель часто застосовують для компонентів, які потребують високої корозійної стійкості, але не піддаються сильному зносу. Товщина покриття зазвичай становить 10-25 мкм. Для гідравлічного циліндра комбайна на поверхні штока високоякісних агрегатів іноді використовується нікель без електричного струму.

Термічні покриття (кераміка, карбід, метал).Процеси термічного розпилення, такі як HVOF (High Velocity Oxy-Fuel), осаджують покриття шляхом проштовхування розплавлених або напіврозплавлених частинок на підкладку. Покриття з карбіду вольфраму забезпечують відмінну зносостійкість і хорошу стійкість до корозії за належного ущільнення. Керамічні покриття (оксид хрому, оксид алюмінію) забезпечують виняткову стійкість до корозії та твердість, але можуть бути більш крихкими, ніж металеві покриття.

Системи фарбування та порошкового покриття.Для зовнішніх поверхонь труб циліндрів і торцевих кришок система фарби та порошкового покриття забезпечує основний захист від корозії. Система покриття зазвичай складається з грунтовки, проміжного шару та верхнього покриття. Ґрунтовка забезпечує адгезію та початковий захист від корозії, проміжний шар забезпечує товщину та бар’єрні властивості, а фінішне покриття забезпечує стійкість до ультрафіолету та естетичний вигляд. Загальна товщина покриття для сільськогосподарських циліндрів зазвичай становить 80-120 мкм.

У таблиці нижче наведено підсумкові результати випробувань на корозійну стійкість для різних систем покриття, заснованих на випробуваннях соляним туманом (ASTM B117) і циклічних випробуваннях на корозію (ISO 11997).

На основі цих результатів випробувань і даних про польові характеристики наша фабрика розробила стандартну специфікацію покриття для гідравлічного циліндра комбайна. Для стрижня ми рекомендуємо систему нікель-хромування з товщиною нижнього шару нікелю 10-12 мкм і верхнього шару хрому 25-30 мкм. Для зовнішніх поверхонь ми рекомендуємо тришарову систему фарбування (збагачена цинком ґрунтовка, епоксидне проміжне покриття та поліуретанове покриття) загальною товщиною 100-120 мкм. Ця специфікація забезпечує оптимальний баланс між захистом від корозії та вартістю, і ми задокументували термін служби цієї системи, що перевищує 5000 годин.

5. Стійкість до корозії та загальна вартість володіння

Рішення інвестувати в підвищення стійкості до корозії для сільськогосподарських гідравлічних циліндрів є принципово економічним. Хоча матеріали та системи покриттів із вищими специфікаціями мають вищу початкову вартість, вони можуть знизити загальну вартість володіння протягом життєвого циклу обладнання. У цьому розділі представлено методологію оцінки економічного впливу стійкості до корозії та надано кількісний аналіз на основі реальних умов експлуатації.

Модель загальної вартості володіння:TCO для гідравлічного циліндра включає початкову вартість придбання, вартість профілактичного обслуговування, вартість ремонтних частин, вартість праці для ремонту та економічні наслідки простою. Стійкість до корозії впливає на кожен із цих елементів витрат. Циліндр із низькою стійкістю до корозії матиме вищі витрати на технічне обслуговування, частіші ремонти, коротший термін служби та більший час простою, ніж циліндр із покращеним захистом від корозії. Аналіз TCO має також враховувати непрямі витрати, пов’язані з невдачами на полі, такі як пошкодження врожаю через поломку обладнання та інциденти з безпекою.

Економічний аналіз інвестицій у корозійну стійкість:Ми провели аналіз TCO для трьох конфігурацій гідравлічних циліндрів жатки, які використовуються на зернозбиральному комбайні потужністю 300 к. с., що працює в типовому сільськогосподарському середовищі Середнього Заходу США. Конфігурації були такими: (a) стандартний захист від корозії (стрижень 1045 + твердий хром; стандартна фарба); (b) посилений захист від корозії (стрижень 1045 + хром-нікель; порошкове покриття); та (c) максимальний захист від корозії (стрижень 316L + нікель без електроліту; система фарбування преміум-класу).

Аналіз проводився протягом 10-річного життєвого циклу обладнання, припускаючи 500 годин роботи на рік (2500 годин на сезон, з 5 сезонами, що представляють типовий термін служби зернозбирального комбайна до заміни). Вартість простою була оцінена в 1500 доларів США за годину на основі середніх експлуатаційних витрат для комбайна 300 к.с.

Аналіз показує, що інвестиції в покращений захист від корозії приносять значну економічну віддачу. Циліндр максимального захисту, незважаючи на те, що початкова вартість стандартного циліндра більш ніж удвічі вища, знизив загальну вартість власника на 38 250 доларів США за 10-річний період. Покращений захисний циліндр забезпечив зниження TCO на 25 500 доларів США. Ця економія досягається насамперед за рахунок меншої кількості замін і скорочення витрат на простої. наRaydafon Technology Group Co., Limited, ми надаємо нашим клієнтам аналіз TCO для їхніх конкретних застосувань, щоб допомогти їм приймати обґрунтовані рішення щодо закупівель.

6. Часті запитання (FAQ)

Запитання 1: Як я можу визначити, що корозія починає впливати на мій циліндр, перш ніж він вийде з ладу?

Відповідь: Існує кілька візуальних і робочих індикаторів початку корозії. На штоку поршня знайдіть такі ознаки: наявність смуг або плям кольору іржі на поверхні штока, коли циліндр втягнутий; видимі ямки, які будуть грубими на дотик і можуть бути помітні у вигляді невеликих темних плям; і зменшення гладкості поверхні стрижня, що можна відчути, провівши нігтем по стрижню. З точки зору продуктивності, ви можете помітити підвищений витік ущільнювача, який проявляється у вигляді стікання масла з ущільнення штока циліндра, підвищення робочого шуму через підвищене тертя та зниження робочої швидкості. Якщо будь-який із цих ознак присутній, циліндр слід оглянути та, якщо необхідно, відремонтувати.

Запитання 2: Який типовий термін служби стійкого до корозії сільськогосподарського гідравлічного циліндра?

Відповідь: Термін служби добре спроектованого та виготовленого сільськогосподарського гідравлічного циліндра з відповідним захистом від корозії зазвичай становить 3000-5000 годин роботи. Для циліндрів з підвищеним захистом від корозії (таких як нікель-хромовані штоки та порошкове покриття) термін служби можна збільшити до 7000-10000 годин. Ці цифри базуються на даних про експлуатаційні характеристики, зібраних нашим заводом, і залежать від конкретних умов експлуатації та практики обслуговування користувача. Регулярне обслуговування має важливе значення для максимізації терміну служби.

Запитання 3: Чи можу я модернізувати стандартний циліндр корозійно-стійкими компонентами?

Відповідь: Так, стандартний балон можна модернізувати корозійно-стійкими компонентами, але обсяг модернізації залежить від необхідного ступеня захисту. Найважливішим компонентом для оновлення є поршневий шток. Заміна стандартного хромованого стержня на нікель-хромовий або з нержавіючої сталі може значно підвищити стійкість до корозії. Крім того, зовнішню частину можна перефарбувати або покрити порошковою фарбою для посилення захисту труби. Однак повна модернізація може коштувати майже стільки ж, скільки новий циліндр, тому економічне обґрунтування необхідно оцінювати в кожному конкретному випадку. Наш завод пропонує як повну заміну циліндрів, так і варіанти оновлення компонентів.

Запитання 4: Чи завжди сільськогосподарські циліндри з нержавіючої сталі кращі за вуглецеву сталь з покриттям?

Відповідь: Не обов'язково. Циліндри з нержавіючої сталі (316L або 17-4PH) пропонують чудову стійкість до корозії та можуть бути економічно ефективними в агресивних корозійних середовищах. Однак вони значно дорожчі за вуглецеву сталь із захисним покриттям і можуть бути необхідними для всіх застосувань. Крім того, нержавіюча сталь має нижчу міцність на втому, ніж вуглецева сталь при порівнянних рівнях твердості, що може вплинути на термін служби циліндра в системах із високим циклом. Наша рекомендація полягає в тому, щоб вибрати матеріал і систему покриття на основі конкретного робочого середовища та очікуваного терміну служби. Ми можемо провести оцінку ризику корозії, щоб керувати цим вибором.

Питання 5: Які методи технічного обслуговування подовжують термін служби сільськогосподарських гідравлічних циліндрів?

Відповідь: Наступні практики технічного обслуговування ефективні для продовження терміну служби сільськогосподарських гідравлічних циліндрів: після кожного робочого дня протирайте оголений шток чистою тканиною, щоб видалити залишки корозії; нанесіть тонку плівку легкого масла або інгібітора корозії на відкриту поверхню стрижня; щомісяця перевіряйте поверхню вудилища на ознаки ямок або подряпин; регулярно перевіряйте зовнішню поверхню трубки циліндра на ознаки корозії; планувати заміну сальників штоків і склоочисників на основі рекомендацій виробника; а також запровадити програму тестування гідравлічної оливи для моніторингу стану оливи та виявлення забруднення. Ці методи в поєднанні з використанням високоякісних корозійностійких балонів можуть значно подовжити термін служби.

7. Висновок

Стійкість до корозії є основною вимогою до сільськогосподарських гідравлічних циліндрів, які працюють у складних умовах сучасного сільськогосподарського виробництва. Поєднання механічних навантажень, хімічного впливу та вологості навколишнього середовища створює умови, які можуть швидко пошкодити незахищені циліндри, що призводить до зниження продуктивності, збільшення витрат на технічне обслуговування та неочікуваних простоїв під час критичних періодів збору врожаю. Як показав аналіз у цій статті, економічний вплив несправностей, пов’язаних з корозією, виходить далеко за рамки вартості запасних частин. Загальна вартість володіння корозійностійкими балонами зазвичай нижча, ніж стандартними балонами, якщо брати до уваги повний життєвий цикл.

Ключ до досягнення належної стійкості до корозії полягає в поєднанні факторів: вибір матеріалів, які сумісні з конкретним робочим середовищем, застосування відповідних захисних покриттів і проектування циліндра з мінімізацією зон вразливості. Наша фабрика в Raydafon Technology Group Co., Limited розробила комплексний підхід до корозійної стійкості, який враховує кожен із цих факторів, у результаті чого сільськогосподарські гідравлічні циліндри забезпечують надійний термін служби в найвимогливіших сферах застосування. Ми продовжуємо досліджувати та впроваджувати нові технології захисту від корозії, щоб ще більше подовжити термін служби нашої продукції.

Зв’яжіться з Raydafon Technology Group Co., Limitedщоб обговорити ваші конкретні вимоги до корозійної стійкості.
