Як продовжити термін служби промислових гідравлічних циліндрів?

Десятиліття польового досвіду показують, що гідравлічні циліндри є робочими конячками промислового обладнання, але їх довговічність залежить від проактивного догляду, точного проектування та мудрості експлуатації. У цьому посібнику ми зібрали 20 років практичного досвіду, щоб допомогти вам підвищити надійність і мінімізувати час простою.

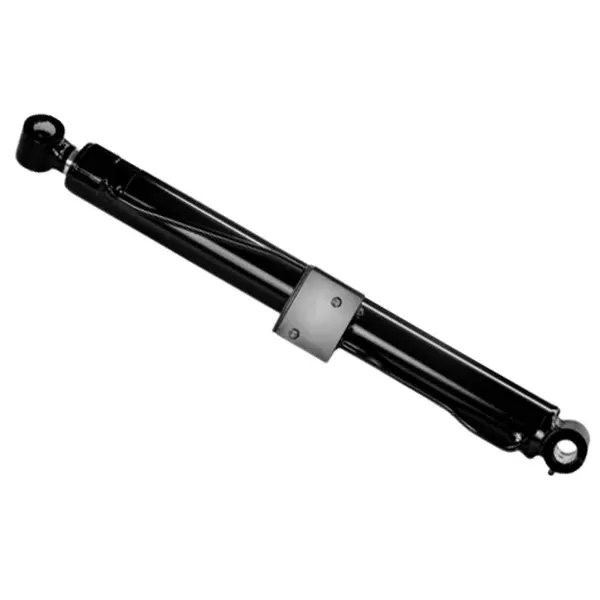

наRaydafon Technology Group Co., Limited,наша фабрика розробила тисячі високопродуктивних гідравлічних циліндрів, які витримують екстремальні умови. Проте навіть найнадійніші компоненти вимагають систематичної уваги. Незалежно від того, чи керуєте ви важким будівельним обладнанням, виробничими пресами чи сільськогосподарськими машинами, викладені тут принципи змінять ваш підхід до управління життєвим циклом циліндрів.

Які основні види несправностей скорочують термін служби гідроциліндра?

Розуміння причин виходу з ладу гідроциліндрів - це перший крок до продовження терміну їх служби. За десятиліття нашого виробництва та обслуговуваннягідроциліндриУ Raydafon ми класифікували режими відмови на п’ять основних категорій. Кожен режим безпосередньо впливає на продуктивність і, якщо його не контролювати, призводить до катастрофічних збоїв.

Наша заводська лабораторія аналізу несправностей перевіряє понад 2000 повернених одиниць щорічно, і дані постійно висвітлюють ці домінуючі винуватці:

• Деградація ущільнення:Приблизно 60% передчасних несправностей виникають через пошкодження ущільнення. Екструзія, хімічне набухання, твердіння або термічна деградація порушують цілісність ущільнення, спричиняючи внутрішній байпас і зовнішні витоки.

• Забруднення рідини:Забруднення частинками (код ISO 4406 18/16/13 або гірше) роз’їдає отвори циліндрів, штоки та клапани. Частинки абразиву розміром до 5 мікрон утворюють мікроканавки, які прискорюють зношування.

• Бічне навантаження та зміщення:Позаосьові сили створюють нерівномірну напругу вигину поршневого штока, що призводить до передчасного зносу підшипника штока, деформації кромки ущільнення та подряпин на трубі.

• Корозія та точкова коррозія:Попадання вологи, неправильне зберігання або пошкоджене хромоване покриття призводять до появи ямок на поверхні стрижня. Як тільки починається виїмка, ущільнення розриваються, і циліндр стає невідновлюваним.

• Неправильні стрибки тиску в системі:Перехідні стрибки тиску, що перевищують проектний запас циліндра (наприклад, на 10% понад номінальний тиск), викликають механічну втому в трубі, поршні та зварних з’єднаннях.

Окрім цих механічних факторів, експлуатаційні звички, такі як відсутність графіків змащування, ігнорування ранніх попереджувальних знаків (млявий рух, підвищена температура) та використання ремонтних комплектів не OEM, різко зменшують довговічність циліндрів. Наша фабрика Raydafon Technology Group Co., Limited впроваджує аналіз режиму відмови в кожну перевірку конструкції, гарантуючи, що наші гідравлічні циліндри мають товстіше хромоване покриття, прецизійно відшліфовані стрижні та вдосконалені геометрії ущільнень, щоб протистояти цим звичайним вбивцям.

Для кількісної оцінки довговічності ми покладаємося на випробування на втомну довговічність ISO 10771. Добре обслуговуваний циліндр повинен досягати 5-10 мільйонів циклів при номінальному навантаженні. Однак без урахування режимів відмови цей показник може впасти нижче 500 000 циклів. Завдяки ранньому розпізнаванню цих ознак несправності групи технічного обслуговування можуть планувати втручання до того, як станеться повна несправність, що фактично подвоює або потроює термін служби.

Польові дані нашої фабрики показують, що обладнання, яке реалізує моніторинг на основі стану, включаючи ультразвукове виявлення витоків і аналіз масла, скорочує час простою циліндрів на 43% протягом першого року. Висновок: проактивне керування режимом відмови не є обов’язковим; це основа довговічності гідравлічного циліндра.

Як правильний вибір ущільнення та технічне обслуговування подовжують термін служби гідроциліндра?

Ущільнювачі є неоспіваними героями будь-якого гідравлічного циліндра. Навіть ідеально оброблений циліндр передчасно вийде з ладу, якщо ущільнювачі не відповідають призначенню або неправильно обслуговуються. У компанії Raydafon наша фабрика розробила комплексний протокол керування ущільненнями, який подовжив термін експлуатації в середньому на 35% для операцій клієнтів.

Вибір правильного матеріалу ущільнення та профілю залежить від кількох робочих параметрів. Нижче наведено довідкову таблицю, яка підсумовує наші заводські вказівки щодо стандартних матеріалів для ущільнень залежно від умов застосування. Зауважте, що ці вибірки перевіряються тисячами годин тестування в реальному світі.

Окрім вибору матеріалу, протоколи технічного обслуговування істотно впливають на термін служби ущільнень. Наші спеціалісти, які пройшли навчання на заводі, наголошують на наступних методах ущільнення:

• Перевірка обробки поверхні стрижня:Шток циліндра повинен підтримувати обробку поверхні 0,2–0,4 мкм Ra. Грубіші поверхні стирають ущільнення; більш гладкі поверхні не можуть утримувати мастильну плівку. Під час кожної реконструкції ми використовуємо перевірку профілометра.

• Цілісність мастильної плівки:Для роботи ущільнювачів без сухого ходу потрібна мікроскопічна масляна плівка. Наш завод рекомендує забезпечити, щоб в’язкість гідравлічного масла залишалася в межах діапазону ISO VG 46–68 для більшості промислових циліндрів. Низька в'язкість руйнує плівку, викликаючи зношування клею.

• Правильна установка ущільнення:Приблизно 30% несправностей ущільнення виникають через пошкодження установки. Наша фабрика надає монтажні інструменти із заокругленими краями та суворо забороняє використання гострих інструментів. Ми також зобов’язуємо змастити ущільнення чистою системною оливою перед складанням.

• Зберігання та термін придатності:Пломби розкладаються навіть на полиці. Наша фабрика змінює складські запаси за допомогою FIFO та зберігає пломби в прохолодному темному середовищі з контрольованою вологістю, щоб запобігти руйнуванню озону.

Одним із аспектів, про який часто не звертають уваги, є ущільнення склоочисника штока. У забрудненому середовищі склоочисник із надміцним скребком (наприклад, наш заводський поліуретановий склоочисник серії RA) запобігає потраплянню зовнішнього сміття в систему ущільнення. У поєднанні з додатковим пиловим чохлом для екстремальних застосувань термін служби ущільнення склоочисника збільшується на 200% порівняно зі стандартними конфігураціями.

Для установ, які прагнуть максимізувати термін служби гідравлічного циліндра, ми рекомендуємо встановити графік заміни ущільнювачів на основі кількості циклів, а не лише візуального огляду. Прогнозний алгоритм нашого заводу використовує підрахунок циклів і реєстрацію температури, щоб сповістити команди технічного обслуговування, коли ущільнювачі наближаються до 80% свого очікуваного ресурсу втоми. Цей підхід, що керується даними, усуває несподівані витоки та підтримує роботу виробничих ліній.

Чому чистота рідини та контроль температури є критично важливими для довговічності гідравлічного циліндра?

Гідравлічна рідина виконує три основні функції: передачу енергії, змащення та відведення тепла. Коли чистота або температура виходять за межі оптимальних діапазонів, гідравлічні циліндри зазнають прискореного зносу, зниження ефективності та передчасного виходу з ладу. Наша фабрика Raydafon Technology Group Co., Limited проаналізувала тисячі зразків масла з несправних циліндрів, і кореляція між рівнем забруднення та терміном служби циліндра незаперечна.

Промислові стандарти, такі як ISO 4406, визначають коди чистоти. Для промисловихгідроциліндридля роботи з сервоклапанами або компонентами з щільним зазором ми рекомендуємо цільову чистоту ISO 16/14/11 або вище. Проте багато установок працюють на 18/16/13 або гірше, фактично скорочуючи термін служби циліндрів на 50–70%. Наша фабрика інтегрує передові рекомендації щодо фільтрації в кожну конструкцію системи:

• Фільтри зворотної лінії бета-рейтингу (β10 ≥ 200):Видаляє 99,5% частинок ≥10 мкм, запобігаючи абразивному зносу отвору циліндра та ущільнень штока.
• Фільтрація ниркової петлі:Безперервна офлайн-фільтрація підтримує чистоту рідини навіть під час простою машини, що є критичним для систем із високим проникненням вологи.
• Осушувачі:Запобігайте потраплянню атмосферного забруднення в резервуар, зменшуючи проникнення частинок і води до 90%.

Не менш важливий контроль температури. Кожне підвищення температури на 10 °C вище 60 °C подвоює швидкість окислення гідравлічного масла, утворюючи шлам і лак, які прилипають до внутрішніх поверхонь циліндра. Лакові відкладення збільшують тертя, що призводить до залипання ущільнення та подряпин на поршні. Найкращі методи управління теплом на нашому заводі включають:

• Підтримка температури масла від 40 °C до 55 °C для оптимальної в'язкості та сумісності з ущільнювачами.
• Встановлення теплообмінників або масляних охолоджувачів, розрахованих на умови пікового навантаження, а не лише на середній потік.
• Контроль ефективності кулера за допомогою датчиків перепаду температур; падіння ΔT сигналізує про забруднення або зменшення витрати.

Забруднення води – ще один тихий вбивця. Вільна вода вище 0,1% спричиняє виснаження присадок і утворення іржі на штоках циліндрів і внутрішніх отворах. Наша фабрика регулярно використовує тестування води за Карлом Фішером, щоб переконатися, що вміст води залишається нижче 500 ppm. Для застосувань, де проникнення води неминуче (наприклад, видобуток на відкритому повітрі), наша фабрика рекомендує циліндри з антикорозійним покриттям, таким як гальванічне нікелювання та поршневі штоки з нержавіючої сталі.

Ми також наголошуємо на важливості регулярного відбору проб масла. Типова програма аналізу рідини для гідравлічних циліндрів включає:

• Підрахунок частинок (ISO 4406) кожні 250 годин роботи для циклів високого навантаження.
• В'язкість, TAN (загальне кислотне число) і вміст води щоквартально.
• Спектрометричний аналіз зносу металу (залізо, мідь, хром) для визначення тенденцій зносу циліндрів.

Один практичний приклад нашого заводу підкреслює вплив: металургійний завод із 30 гідравлічними циліндрами на МНЗ запровадив сувору фільтрацію та контроль температури. Інтервали заміни циліндрів подовжено з 6 місяців до 28 місяців, заощаджуючи понад 340 000 доларів США щорічно на запчастинах і роботі. Чиста рідина та стабільна температура безпосередньо сприяють подовженню терміну служби циліндра, зниженню загальної вартості володіння та підвищенню надійності машини.

Як вирівнювання монтажу та керування навантаженням можуть запобігти передчасному зносу циліндра?

Навіть найточніше виготовлений гідравлічний циліндр швидко вийде з ладу, якщо піддати його неправильному вирівнюванню або надмірному бічному навантаженню. Команда інженерів нашого заводу задокументувала, що невідповідність становить до 25% усіх гарантійних претензій на циліндри. Вирішуючи умови монтажу, кінцеві користувачі можуть значно збільшити довговічність циліндрів, підвищуючи загальну продуктивність машини.

Помилки монтажу проявляються у вигляді ексцентричного навантаження на поршневий шток. Поширені сценарії включають:

• Непаралельні монтажні поверхні, через які стрижень згинається під час висування.
• Зношені або ослаблені поворотні штифти, які дозволяють циліндру працювати під кутом.
• Осідання фундаменту або скручування рами великого обладнання, що змінює початкову геометрію.

Наша фабрика рекомендує такі найкращі методи вирівнювання та монтажу:

• Використовуйте сферичні підшипники або адаптери для вушок стрижня:Вони компенсують незначне кутове зміщення (до ±3 градусів) без бічних навантажень.

• Перевірте паралельність за допомогою інструментів лазерного вирівнювання:Для критичних застосувань, таких як пресові циліндри, ми рекомендуємо перевіряти паралельність між центральною лінією циліндра та направляючою плитою. Допуски повинні бути в межах 0,5 мм на метр ходу.

• Використовуйте кріплення для скоб зі штифтами відповідного розміру:Нещільний зазор між штифтом і отвором призводить до корозії та коливань, що пошкоджує ущільнення. Наша фабрика вказує, що H7/g6 підходить для шпильок.

• Посилити кріплення конструкції:Зварні монтажні кронштейни повинні мати достатню жорсткість, щоб запобігти прогину під час повної тяги циліндра. Аналіз кінцевих елементів (FEA), виконаний нашою фабрикою, підтверджує, що вигин кронштейна понад 0,5 мм при номінальному тиску зменшує термін служби ущільнення на 30%.

Керування навантаженням виходить за рамки вирівнювання. Перевантаження циліндра — або через перевищення номінального тиску, або через ударне навантаження — викликає напруги, які перевищують межі текучості матеріалу. Гідравлічні циліндри нашого заводу розроблені з коефіцієнтом запасу 1,5:1 для статичних навантажень, але повторювані стрибки тиску можуть спричинити мікротріщини у зварних з’єднаннях і різьбі поршня. Щоб ефективно керувати навантаженнями:

• Встановіть запобіжні клапани, налаштовані на максимальний робочий тиск у балоні або нижче.
• Використовуйте схеми акумулятора для поглинання ударних навантажень у високошвидкісних системах.
• Контроль тиску в системі за допомогою електронних датчиків із пороговими значеннями тривоги.

Іншим важливим фактором є амортизація кінця ходу. Коли поршень врізається в торцеву кришку на повній швидкості, сила удару може в 10 разів перевищувати нормальний робочий тиск. Наша фабрика оснащує всі важкі гідравлічні циліндри регульованою амортизацією для поступового сповільнення поршня. Для модернізації ми рекомендуємо встановити зовнішні амортизатори або регулятори потоку, щоб зменшити вплив у кінці ходу.

Польові дані клієнтської бази нашого заводу вказують на те, що правильне центрування та керування навантаженням подовжують термін служби циліндрів у середньому в 4,2 рази порівняно з установками, де зміщення та перевантаження не розглядаються. Для об’єктів, яким потрібна максимальна безвідмовна робота, ми пропонуємо кожні два роки перевірку вирівнювання з використанням лазерних систем і перегляд журналів пікового тиску, щоб переконатися, що циліндр працює в межах його спроектованої оболонки.

На які вдосконалені практики профілактичного обслуговування покладаються лідери галузі?

Лідери галузі вийшли за межі оперативного ремонту та технічного обслуговування на основі календаря, щоб прийняти стратегії прогнозованого та орієнтованого на надійність технічного обслуговування (RCM) для гідравлічних циліндрів. У Raydafon Technology Group Co., Limited наша фабрика співпрацює з виробниками зі списку Fortune 500 для впровадження передових методів PM, які постійно забезпечують на 30–50% довший термін служби циліндрів і скорочення незапланованих простоїв більш ніж на 60%.

Ці передові практики поділяються на чотири взаємопов’язані стовпи:

• Технології моніторингу стану
• Датчики акустичної емісії (AE):Наша фабрика встановлює неінвазивні датчики AE, які виявляють аномалії тертя ущільнення та внутрішні витоки за тижні до того, як падіння тиску стане помітним.
• Інфрачервона термографія:Регулярні термічні сканування виявляють гарячі точки циліндрів, спричинені внутрішнім байпасом, недостатньою змащенням або зміщенням.
• Аналіз нафтових уламків:Лічильники частинок у реальному часі та серографія забезпечують безперервні дані про знос, що дозволяє втручатися на початковій стадії надрізу циліндра.

• Прогностична аналітика та цифрові близнюки
  Зараз наша фабрика оснащує гідравлічні циліндри розумними датчиками, які відстежують цикли ходу, температуру та вібрацію. Дані вводяться в прогнозні алгоритми, які обчислюють залишковий термін корисного використання (RUL) з точністю 90%. Спеціалісти з планування технічного обслуговування отримують сповіщення, коли справність циліндрів падає нижче визначеного порогу, що дозволяє проводити плановий ремонт під час запланованих відключень.

• Схвалені на заводі програми відновлення
  Замість повної заміни циліндрів наша фабрика пропонує сертифіковані програми відновлення, які повертають циліндри до стану, як новий. Реконструкція передбачає:
  • Хонінгування або повторне хромування стрижнів до оригінальної обробки.
  • Заміна всіх ущільнень оновленим матеріалом на основі аналізу несправностей.
  • Випробування тиску до 1,5-кратного номінального тиску з цифровою перевіркою.
  Реконструкція коштує на 40–60% дешевше, ніж нові циліндри, і забезпечує аналогічну надійність.

• Навчання операторів і стандартні робочі процедури
  Людський фактор є причиною понад 30% поломок циліндрів. Наша фабрика пропонує індивідуальні навчальні модулі, які охоплюють:
• Належні процедури прогріву для стабілізації в'язкості масла перед високими навантаженнями.
• Уникнення «випадання» циліндра або використання циліндра як механічного упору.
• Процедури візуальної перевірки стрижня на предмет подряпин, витоків і ослаблених кріпильних болтів.

Одним із видатних прикладів є гірничодобувна корпорація, яка використовує 120 гідравлічних циліндрів на кузовах самоскидів. Прийнявши програму прогнозного технічного обслуговування нашого заводу — інтеграцію датчиків вібрації та аналіз масла — компанія зменшила кількість відмов циліндрів на 72% протягом трьох років. Середній термін служби одного гідроциліндра збільшився з 14 місяців до 38 місяців.

Для підтримки цих передових практик PM наша фабрика пропонує комплексну платформу управління життєвим циклом. Ця платформа централізує історію циліндрів, записи про ремонт і дані про стан, що дозволяє інженерам з надійності приймати рішення на основі даних. Об’єкти, які використовують таку проактивну структуру, не лише подовжують термін службигідроциліндриа й значно підвищити безпеку та ефективність експлуатації.

Висновок: розробка довгострокової стратегії надійності гідравлічного циліндра

Подовження терміну служби промислових гідравлічних циліндрів — це не одноразова дія, а систематичний підхід, що поєднує чудовий вибір компонентів, дисципліноване обслуговування та постійне вдосконалення. У цьому посібнику ми докладно описали найефективніші стратегії: розуміння режимів відмови, оптимізація вибору ущільнювачів, забезпечення чистоти рідини та контроль температури, підтримання ідеального монтажного вирівнювання та впровадження передових методів прогнозування.

У Raydafon Technology Group Co., Limited наша фабрика витратила десятиліття на вдосконалення цих методологій у різних галузях промисловості, починаючи від морського буріння та закінчуючи автомобілебудуванням. Наша команда інженерів готова допомогти з індивідуальними рішеннями щодо гідравлічних циліндрів, адаптованих до ваших конкретних умов експлуатації. Співпрацюючи з нами, ви отримуєте доступ не тільки до високоякісних гідравлічних циліндрів, але й до досвіду, щоб зробити їх довговічними.

Готові максимально підвищити надійність свого гідравлічного циліндра? Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднізаписатися на безкоштовну консультацію. Дозвольте фахівцям нашого заводу оцінити ваші поточні системи та розробити індивідуальний план для продовження терміну служби, скорочення часу простою та зниження загальної вартості володіння. Зв’яжіться з нами зараз, щоб подати запит на розцінку або перевірку сайту, адже кожна година безвідмовної роботи має значення.

Часті запитання (FAQ) – подовження терміну служби гідравлічного циліндра

В: Універсального інтервалу не існує, але наша фабрика рекомендує аналіз масла кожні 500 годин роботи для безперервних застосувань. Замініть рідину, якщо кількість часток перевищує ISO 18/16/13, вміст води перевищує 500 ppm або в’язкість змінюється більш ніж на 15% від початкової. Для більшості промислових гідравлічних циліндрів це призводить до зміни рідини кожні 2000–4000 годин залежно від ефективності фільтрації.

A: Перші ознаки несправності ущільнення включають повільну швидкість спрацьовування, підвищену температуру системи, нерівний рух (застрягання) і чутне скрипіння під час ходу. Наша фабрика використовує ультразвуковий акустичний моніторинг для виявлення внутрішнього витоку від 0,1 л/хв. Після виявлення негайна заміна ущільнення запобігає дорогому пошкодженню отвору або штока.

A: Абсолютно. Тверде хромування (мінімальна товщина 0,05 мм) забезпечує чудову зносостійкість і стійкість до корозії порівняно зі стандартними індукційно загартованими прутками. Для екстремальних умов, таких як морська або хімічна обробка, наша фабрика пропонує стрижні з нержавіючої сталі (316L або 17-4 PH), які практично усувають питтинг. Оновлення зазвичай збільшує термін служби ущільнення штока на 30–50%.

Відповідь: Тривала температура вище 80°C руйнує ущільнення вдвічі швидше через прискорене хімічне старіння та втрату твердості. Дані наших заводських випробувань показують, що на кожні 10 °C підвищення температури вище 60 °C термін служби ущільнення скорочується вдвічі. І навпаки, робота при температурі нижче 20°C збільшує в’язкість, що призводить до повільної реакції та ризику кавітації. Підтримка температури масла між 40°C і 55°C є оптимальною для довговічності ущільнення та ефективності системи.
