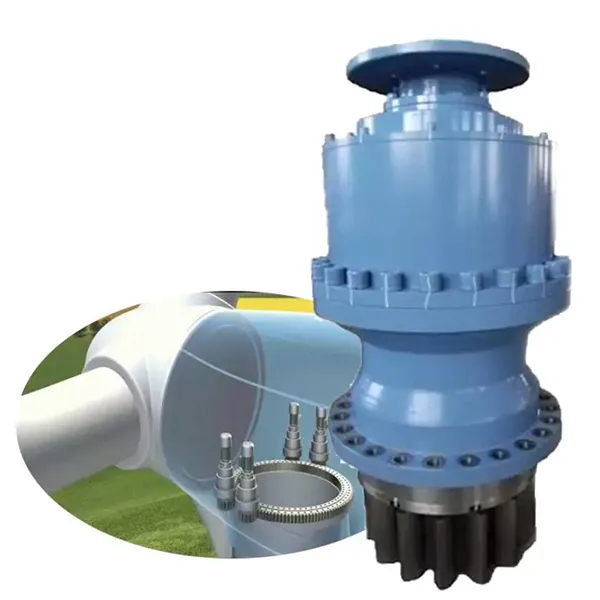

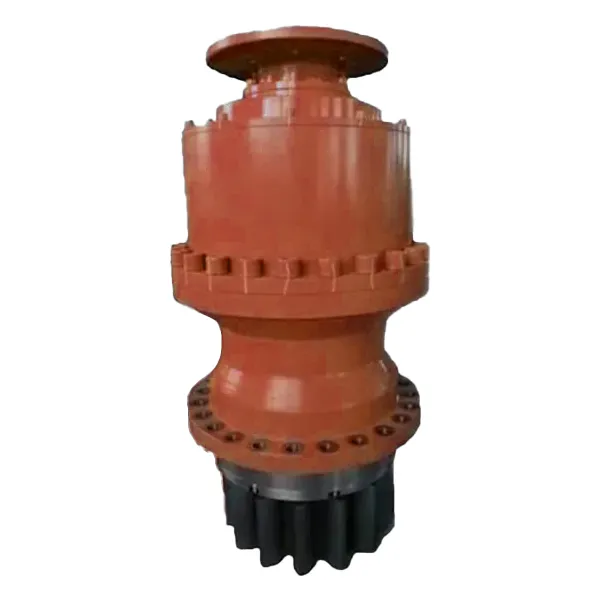

Планетарний редуктор Yaw Drive для вітрової турбіни
  • Планетарний редуктор Yaw Drive для вітрової турбіниПланетарний редуктор Yaw Drive для вітрової турбіни
  • Планетарний редуктор Yaw Drive для вітрової турбіниПланетарний редуктор Yaw Drive для вітрової турбіни

Планетарний редуктор Yaw Drive для вітрової турбіни

Планетарний редуктор Yaw Drive для вітрової турбіни — 12 типорозмірів, 1000–80 000 Н·м, передавальне число 297:1–2153:1, корпус із ковкого чавуну з потрійним ущільненням IP67 для місць від −40 °C до +60 °C. Шестерні науглерожені та відшліфовані до HRC 58–62; плавучий планетарний носій утримує похибку передачі в межах 0,08° при поривчастому навантаженні. Опора поворотного підшипника, встановлена ​​на фланці, приймає фланці двигуна IEC безпосередньо, із варіантами виходу зі шліцьовою або вбудованою шестернею. Надішліть свій момент повороту гондоли, раму двигуна та клас корозії на місці — ми повернемо відповідний 2D-креслення інтерфейсу та заводську цінову пропозицію протягом 24 годин.

Система повороту · Берегова та морська вітряна установка

Планетарний редуктор Yaw Drive для вітрової турбіни — дані про вибір, розміри рами та ціна заводу

Купівля поворотного приводу не означає вибір співвідношення з діаграми. Йдеться про відповідність вашого пікового моменту повороту мотогондола, клас соляного туману вашого сайту та фланець двигуна, який у вас уже є на полиці. Райдафон будує планетарну коробку передач із поворотним приводом у дванадцяти типорозмірах, щоб наземні та морські OEM-виробники могли вказати блок, який прикручується прямо до вежі без повторної обробки інтерфейсу. Надішліть нам свою вантажопідйомність гондоли та ми повертаємо відповідний малюнок, а не сторінку каталогу.

  • 1 000 – 80 000 Н·мНомінальний вихідний момент
  • 297:1 – 2153:1Доступні передавальні числа
  • IP67Потрійне ущільнення, стійкість до соляного туману
  • −40 °C / +60 °CОпераційне вікно

Види продукту та розрізи

Чим цей поворотний редуктор відрізняється від стандартного планетарного агрегату

Привід повороту витрачає своє життя, тримаючи ротор на вітрі, виправляючи малі кути тисячі разів на день при поривчастому навантаженні. Цей робочий цикл завдає шкоди зубцям шестерні та ущільненню набагато більше, ніж безперервна робота трансмісія робить. Чотири дизайнерські рішення на цьому пристрої спрямовані безпосередньо на це.

01

Розподіл навантаження на три-чотири планети

Багатоступінчаста планетарна схема розподіляє вхідний крутний момент між кожною планетою в сітці, розрізаючи один зуб поверхневе навантаження приблизно на 40 % у порівнянні з розташуванням паралельних валів. На машині потужністю 3 МВт пік момент розповсюджується на кілька шляхів контакту замість одного, що тримає відступ від боки зуба після багатьох років корекції повороту.

02

Комплект карбюризованих і шліфованих передач, HRC 58–62

Шестерні з легованої сталі проходять навуглецювання та гартування, а потім модифікують профіль для компенсації прогин під навантаженням. Твердість поверхні знаходиться в діапазоні HRC 58–62, а за нею знаходиться міцне ядро. Динамічний Рівень шуму, виміряний на випробувальному стенді, не перевищує 65 дБ(А) — значно нижче 80 дБ(А), характерних для старих поворотні коробки передач. Дивіться нашвиготовлення прецизійних передачсторінку для повного ланцюжка процесу.

03

Цілісний корпус із ковкого чавуну, потрійне ущільнення IP67

Корпус відлитий як один корпус із ковкого чавуну (QT400-18AL), термічно оброблений до міцності на розрив близько 600 МПа. Відсутність розрізів означає відсутність шляху для вологи. Триступеневе ущільнення — манжетне ущільнення, лабіринт і жиронепроникний бар’єр — захист IP67 від соляних бризок, пилу та перепадів температур від –40 °C до +60 °C можна побачити як у Північному морі, так і в пустелях.

04

Готовий до датчиків і обслуговується в польових умовах

Датчики вібрації та температури підшипників можуть бути визначені як опція та зчитуються через край модуль, прапори якого дрейфують приблизно за 72 години до жорсткого збою. Підшипники та ущільнювачі можна змащувати не вимагає технічного обслуговування, тому модуль можна витягнути та встановити на вежі. Модульна збірка ріже поодинокі час простою служби приблизно на 60 % порівняно з традиційним стеком.

Параметри продуктивності

Загальні характеристики — Планетарний редуктор Yaw Drive
Діапазон вихідного моменту 1 000 – 80 000 Н·м
Передаточні числа i = 300 – 2000
Підтримка Опора поворотного підшипника, встановлена ​​на фланці
Електричне гальмо Тип постійного і змінного струму
Вихідний вал Шлицевий або з вбудованою шестернею; вихідні вали підтримуються потужними підшипниками
Застосовні двигуни Електродвигуни IEC

Розмір рами, передавальне число та тип гальма вибираються відповідно до моменту повороту гондоли та фланця двигуна. Якщо ваш сайт має високий клас турбулентності, попросіть колонку зниженого крутного моменту.

Розміри рами, крутний момент і передатні числа

Типорозміри рами — номінальний і максимальний статичний вихідний момент
Тип Номінальний вихідний крутний момент (Н·м) Піковий статичний вихідний момент (Н·м) Коефіцієнт (i)
700 л 1000 2000 297 – 2,153
701L 2000 4000 297 – 2,153
703AL 2500 5000 278 – 1866
705AL 5000 10 000 278 – 1866
706BL4 8000 15 000 203 – 2,045
707AL4 12 000 25 000 278 – 1856
709AL4 18 000 30 000 278 – 1856
711BL4 35 000 80 000 256 – 1606
710L4 25 000 50 000 329 – 1420
711L4 35 000 80 000 256 – 1606
713L3 50 000 100 000 250 – 1748
715L4 80 000 140 000 269 ​​– 1390

Не знаєте, яка рама підходить? Надішліть нам діаметр гондоли, потужність двигуна повороту та необхідну швидкість повороту інженерний стіл, і ми повернемо відповідний тип протягом трьох робочих днів.

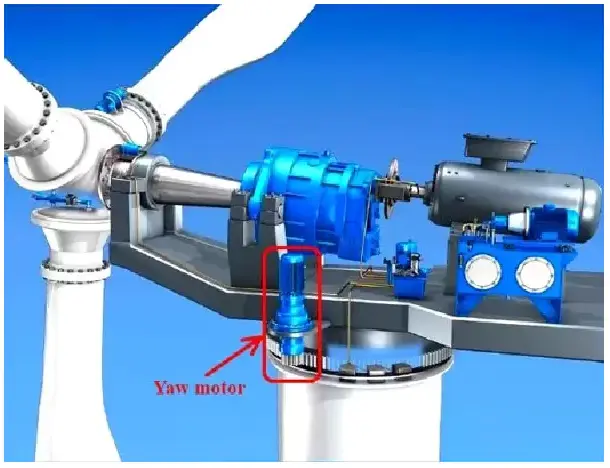

Як привід повороту передає крутний момент на мотогондолу

  1. Сонячна шестерня приймає вхідний сигнал двигуна

    Двигун повороту приводить в рух сонячну шестерню, яка є силовим кінцем поїзда. Тому що сонячне спорядження є невеликий відносно зубчастого вінця, він швидко обертається та має низький крутний момент — це саме те, що IEC мотор хороший.

  2. Планети котяться між сонцем і внутрішнім кільцем

    Три або чотири планетарні шестерні зачіпаються одночасно з сонячною шестернею та внутрішнім вінцем. Кожен планета обертається на власному підшипнику, обертаючись навколо сонця, тому навантаження розподіляється, а не розподіляється зосереджено на одній парі зубів.

  3. Водило планети забезпечує низьку швидкість і високий крутний момент

    Водій збирає орбітальний рух кожної планети і передає його на вихідний вал — шліцьовий або з інтегрованою шестернею — яка приводить в рух опорно-поворотне кільце та повертає гондолу. Скорочення встановлюється кількість зубців кільця та сонця плюс кількість планет у сітці.

  4. Плаваючий носій поглинає коливання моменту, спричинені поривами

    Коли сила вітру змушує момент повороту коливатися, плаваюча конструкція несучого пристрою дозволяє змінювати положення шестерень трохи, щоб принаймні три зуби залишалися в контакті. Стендові та польові дані показують, що помилка передачі залишається всередині 0,08° при коливанні моменту ±12%, проти приблизно 0,3° для звичайного паралельного вала одиниця. Еластична опора — гума з високим демпфуванням у поєднанні з металевими прокладками — сприймає високочастотні удари перед тим, як він досягне бокової частини зуба.

  5. Циркуляція під тиском і змащування бризками зберігають його охолодженням

    Обертові шестерні викидають масло в масляний канал корпусу, тоді як насос живить планетарні підшипники навколо 8 л/хв. При –25 °C система все ще зберігає в’язкість у діапазоні ISO VG 320, тому шестерні не задираються холодний старт. Спіральний масляний канал у поєднанні з охолоджуючими ребрами переносить тепло до корпусу; під безперервним під час повороту, температура масляного картера залишається нижче 60 °C, приблизно на 12 °C холодніше, ніж у традиційній компоновці, що сповільнюється старіння мастила.

Що кажуть оператори після встановлення

"Вісімнадцять місяців на платформі Північного моря без жодних збоїв. Ущільнення та антикорозійна конструкція не дозволили нам витрати на технічне обслуговування приблизно на 40%, а реакція на поворот в умовах тайфуну приблизно на 25% швидше ніж ті підрозділи, якими ми керували раніше. Позиціонування гондоли зберігається на ±0,15°, що підвищило річну вироблення на близько 8%. Коли виникала проблема з відповідністю двигуна, їхні інженери вирішували її дистанційно за три години».

Ганс МюллерТехнічний менеджер із закупівель EnerWind Energy Group, Німеччина

"Ми модернізували майданчик потужністю 3 МВт у каліфорнійській пустелі за допомогою цих поворотних приводів. Вони витримують температуру 60 °C день-ніч коливатися, працювати приблизно на 30% тихіше, ніж старі коробки передач, і утримувати позиціонування ±0,1° — лише це рухалося ККД генерації до 7 %. Команда післяпродажного обслуговування проводить щоквартальні перевірки та замінює зношені мастильні фільтри, перш ніж вони стали проблемою».

Лукас ТомпсонGreenPower Renewables, США

«Шість місяців шотландського морського проекту при середній швидкості вітру 12 м/с: нуль витоків, нуль аномальних шум і відповідь на поворот приблизно на 20 % швидше, ніж оригінальне рішення, яке додало 9 % вітру ефективність. Їхня технічна команда залишалася з нами від введення в експлуатацію до моніторингу даних і навіть переналаштували параметри змащування, що має збільшити термін служби приблизно на 15%».

Ітан КартерWindHorizon Energy, Велика Британія

Готові вказати свій поворотний привід?

Повідомте нам ваш момент повороту гондоли, раму двигуна та клас корозії на місці. Ми відповімо рекомендацією розмір рами, 2D-креслення інтерфейсу та пряма заводська пропозиція — зазвичай протягом 24 годин. Повний асортимент доступні на нашомуредуктор вітрової турбіниабо перегляньте ширшепланетарний редукторсерії.

Запит на заводську ціну
Надіслати запит
