Яку роль відіграють прецизійні шестерні в автоматизованому виробничому обладнанні?

У тихому, точно хореографізованому танці автоматизованої виробничої лінії невидима сила керує кожним рухом. Роботизовані руки з’єднуються з точністю до міліметра, шпинделі ЧПК обертаються з тисячами обертів на хвилину, а конвеєрні системи транспортують компоненти з точним часом. В основі цієї механічної симфонії лежить настільки фундаментальний компонент, що його присутність часто не помічають, але його поломка може зупинити всю виробничу лінію:Precision Gear. Це не прості коліщатка дитячої іграшки з грубими зубами; вони створені дива математики, металургії та виробництва, здатні передавати величезний крутний момент, зберігаючи при цьому точність позиціонування, що вимірюється в мікронах. Їхня роль у сучасному автоматизованому виробництві є не просто функціональною; це дозволяє. Це безшумні робочі конячки, які перетворюють сиру потужність двигуна в контрольований, точний рух, що визначає промислову автоматизацію.

Але яка саме роль Precision Gear у цьому контексті? Він має служити механічною основою, на якій будується точність, швидкість і надійність усієї автоматизованої системи. Precision Gear передає потужність, змінює швидкість і крутний момент і, що є найважливішим, забезпечує точне кутове позиціонування, необхідне для виконання таких завдань, як свердління, фрезерування, складання та операції встановлення. Без них було б неможливим повторюване, високошвидкісне та високоточне виробництво, яке характеризує сучасне виробництво. У цій статті буде розглянуто багатогранну роль Precision Gears в автоматизованому виробничому обладнанні. Ми досліджуватимемо фізику геометрії передач, критичну важливість ступенів точності, матеріалознавство, яке забезпечує довговічність, і практичні наслідки вибору передач для продуктивності системи. Вивчаючи реальні додатки, технічні характеристики та економічні наслідки якості передач, ми проілюструємо, чому ці компоненти є основою автоматизованої фабрики.

Зміст

• 1. Що визначає прецизійне зубчасте колесо в автоматизованому виробництві?
• 2. Як прецизійні механізми визначають точність і повторюваність системи?
• 3. Який зв'язок між геометрією зубчастої передачі та передачею потужності?
• 4. Як матеріал і термічна обробка впливають на довговічність спорядження?
• 5. Які критичні технічні характеристики високопродуктивного точного механізму?
• 6. Як вибір передач впливає на загальну вартість володіння?
• Часті запитання (FAQ)
• Висновок: механізм, який керує автоматизацією

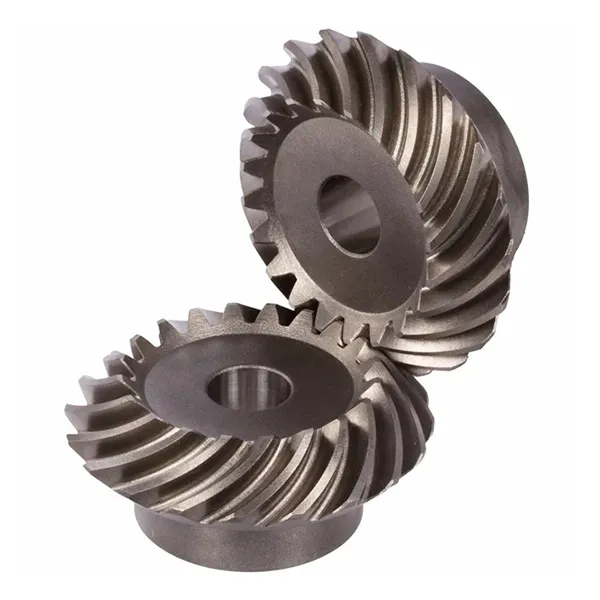

1. Що визначає прецизійне зубчасте колесо в автоматизованому виробництві?

Щоб зрозуміти роль прецизійного механізму, ми повинні спочатку визначити, що відрізняє його від стандартного, товарного механізму. У контексті автоматизованого виробництва точність не є розкішшю; це фундаментальна вимога. Точна передача визначається не лише розмірами, але й точністю — ступенем відповідності її фактичної геометрії теоретичній геометрії, визначеній проектом. Це включає критичні параметри, такі як профіль зуба, крок, випередження та концентричність. У високопродуктивній системі автоматизації шестерня, яка відхиляється від своєї наміченої форми навіть на кілька мікрон, спричинить люфт, вібрацію та помилки позиціонування, погіршуючи продуктивність усієї системи. Це різниця між передачею, яка «працює», і передачею, яка «працює».

Визначення прецизійного механізму часто кодифіковано в міжнародних стандартах, таких як німецький стандарт DIN або американські специфікації AGMA (Американська асоціація виробників механізмів). Ці стандарти визначають ієрархію ступенів точності передач. Наприклад, AGMA Q10 або Q12 представляє собою високоточну передачу, придатну для застосувань, що вимагають виключної точності позиціонування. Клас визначається комплексним набором вимірювань, включаючи загальну складову похибку, похибку зуба до зуба та биття. Ці параметри не є теоретичними; вони безпосередньо вимірюються на спеціалізованому обладнанні для перевірки передач, такому як машина для випробування передач або координатно-вимірювальна машина (CMM). Наша фабрика в Raydafon дотримується цих суворих стандартів, гарантуючи, що кожне прецизійне обладнання, яке ми виробляємо, відповідає суворим вимогам сучасних автоматизованих систем.

В автоматизованому виробничому середовищі використання неточної шестерні є запрошенням до провалу. Накопичення невеликих помилок (кілька мікрон тут, кілька кутових секунд там) може проявлятися як машина, яка постійно промахується, робот, який не може точно повторити шлях, або шпиндель, який викликає тріскотіння та погіршує обробку поверхні. Економічні наслідки значні: забраковані деталі, підвищений знос інших компонентів і дорогі простої. Precision Gear, навпаки, є тим компонентом, який дозволяє системі реалізувати свій проектний потенціал. Він забезпечує механічну жорсткість, повторюваність і низький люфт, необхідні для надійної високошвидкісної роботи, яка визначає сучасне виробництво. Наша фабрика спеціалізується на виробництві продуктів Precision Gear, які задовольняють цю важливу потребу, і ми інвестували в передові технології виробництва, щоб забезпечити якість кожного механізму, який ми виробляємо.

2. Як прецизійні механізми визначають точність і повторюваність системи?

В автоматизованому виробництві точність і повторюваність є подвійними стовпами продуктивності. Точність - це здатність машини розташовувати інструмент або заготовку в точному потрібному місці. Повторюваність — це здатність надійно повертатися в ту саму позицію раз за разом. Хоча багато факторів впливають на ці показники, включаючи контролер, систему зворотного зв’язку та механічну конструкцію, Precision Gear є основним визначальним фактором. Будь-яка помилка в зубчастій передачі є прямою помилкою в положенні осі. Це тому, що зубчаста передача є механічною ланкою між двигуном і навантаженням, і будь-яке відхилення в її геометрії безпосередньо перетворюється на відхилення в положенні.

Основним джерелом помилки в зубчастій передачі є люфт, кутовий рух вихідного вала, коли вхідний вал утримується нерухомо. Люфт притаманний усім парам передач, але його можна мінімізувати завдяки точному дизайну. Конструкція профілю зубів, міжцентрова відстань і ступінь точності шестерні впливають на величину люфту. Стандартна шестерня може мати люфт у кілька кутових хвилин (міра кута), що, якщо помножити на передавальне число та радіус плеча, може призвести до похибки положення в десятки мікрон. Точна шестерня з чітко контрольованим профілем зубів і мінімальним биттям може зменшити цей люфт до менше кутової секунди. Це різниця між машиною, яка постійно виробляє деталі з допуском у кілька мікрон, і машиною, яка важко відповідає специфікаціям. Продукція Precision Gear нашої фабрики виготовляється з надзвичайно жорстким контролем люфту, що забезпечує високу точність, необхідну для сучасних автоматизованих систем.

Повторюваність системи так само залежить від зубчастої передачі. Система з передачею Precision Gear, яка не має люфтів і періодичних помилок, повертатиметься в одне й те саме положення неодноразово, дозволяючи виготовляти ідентичні деталі протягом тривалого виробництва. Це важливо в таких додатках, як системи «підбирай і розміщуй», де робот повинен тисячі разів розміщувати компонент в одному місці. Шестерня з високим биттям або коливання передавального числа призведуть до того, що положення робота з часом зміниться, що призведе до помилок у складанні та відходів. Вибираючи високоякісний Precision Gear, системний інтегратор гарантує, що механічний зв’язок між двигуном і навантаженням буде максимально безпомилковим, дозволяючи контролеру та системі зворотного зв’язку повністю розкрити свій потенціал. Ось чому Precision Gear — це не просто компонент; це важливий фактор автоматизованого виробничого процесу.

Щоб проілюструвати вплив точності передач, розглянемо наступні дані. Для системи, що працює з рукою довжиною 1 метр із передавальним числом 100:1, потрібна точність позиціонування 0,1 мм. Це означає необхідну кутову точність на виході коробки передач приблизно в 1 кутову секунду. Стандартна передача з 2 кутовими хвилинами люфту призведе до похибки понад 12 мм на кінці плеча. Точна шестерня з люфтом менше 1 кутової секунди досягне необхідної точності. Цей кількісний приклад демонструє вирішальну роль, яку відіграє вибір Precision Gear у досягненні бажаної продуктивності системи.

3. Який зв'язок між геометрією зубчастої передачі та передачею потужності?

Щоб вийти за межі кінематичної ролі зубчастого колеса та розглянути його структурну роль, ми повинні вивчити взаємозв’язок між його геометрією та здатністю передавати потужність. Передача потужності є функцією крутного моменту, який може витримати шестерня, її швидкості обертання та її здатності витримувати навантаження без збоїв. Геометрія зуба зубчастого колеса — його профіль, кут тиску та кут спіралі — відіграє фундаментальну роль у визначенні його несучої здатності та ефективності. Контактна напруга на поверхні зуба шестерні, напруга вигину на корені зуба та швидкість ковзання безпосередньо пов’язані з геометрією. Погано розроблений профіль зуба може призвести до передчасного зносу, виїмки або руйнування зуба.

Евольвентний профіль зуба є стандартом для точних зубчастих передач завдяки його здатності підтримувати постійне співвідношення кутових швидкостей під час обертання шестерні. Кут тиску, зазвичай 20 градусів, являє собою кут між лінією дії та дотичною до ділильного кола. Більший кут тиску (наприклад, 25 градусів) призводить до міцнішого зуба, але збільшує радіальне навантаження на підшипники. Кут нахилу спіралі в гвинтових передачах забезпечує більш плавну та тиху роботу, але також створює осьову тягу, якою має керувати система підшипників. Правильний вибір цих параметрів має важливе значення для того, щоб пара зубчастих передач відповідала вимогам крутного моменту та швидкості застосування, зберігаючи прийнятну ефективність і довговічність. Наша фабрика використовує сучасне програмне забезпечення для моделювання цих параметрів і оптимізації конструкції шестерні для конкретного застосування.

На додаток до геометричних параметрів, обробка поверхні зубів шестерні є критичним фактором передачі потужності. Більш гладка поверхня зменшує тертя, зменшує виділення тепла та покращує ефективність зубчастої пари. Це також зменшує ризик мікропіттингу та збільшує термін служби спорядження. Сучасні процеси шліфування можуть досягти якості поверхні Ra 0,4 мкм або краще, що є важливим для високопродуктивних застосувань. Термічна обробка матеріалу шестерні також має вирішальне значення для передачі енергії; занадто м’яка шестерня деформується під навантаженням, а надто жорстка може бути крихкою. Правильна твердість корпусу та серцевини визначається вимогами до навантаження та швидкості застосування. Продукція Precision Gear нашої фабрики виготовляється з оптимізованою обробкою поверхні та термічною обробкою, щоб забезпечити максимальну здатність передачі енергії та довговічність.

У наведеній нижче таблиці показано зв’язок між геометрією редуктора та ключовими параметрами продуктивності.

4. Як матеріал і термічна обробка впливають на довговічність спорядження?

Довговічність Precision Gear визначається не тільки його геометричною точністю; це також залежить від його матеріалу та термічної обробки, якій він піддається. Матеріал зубчастого колеса повинен мати достатню міцність, щоб витримувати прикладені навантаження, достатню міцність, щоб протистояти руйнуванню, і достатню зносостійкість, щоб зберегти свій профіль протягом мільйонів циклів. Найпоширенішими матеріалами для Precision Gear є цементовані сталі, такі як 20MnCr5 або 18CrNiMo7-6. Ці сталі пропонують чудове поєднання високої міцності сердечника та високої твердості корпусу. Твердість корпусу, досягнута за допомогою таких процесів, як науглерожування, забезпечує тверду, зносостійку поверхню. Твердість серцевини, що зберігається під корпусом, забезпечує міцність для поглинання ударних навантажень і опору зубцям.

Процес термічної обробки - це тонкий баланс. Якщо чохол занадто дрібний, снасть швидко зношується. Якщо корпус занадто глибокий, серцевина може стати занадто крихкою. Правильна глибина корпусу та твердість визначаються геометрією шестерні, прикладеним навантаженням і очікуваним терміном служби шестерні. Процес ретельно контролюється для досягнення бажаної металургійної структури. Наша фабрика накопичила досвід термічної обробки компонентів Precision Gear, використовуючи сучасне обладнання та контроль процесів, щоб забезпечити відповідність наших передач суворим вимогам автоматизованого виробництва. Процес включає: науглерожування або азотування для створення корпусу; загартування для зміцнення корпусу; і відпуск для зменшення крихкості загартованого корпусу. Результатом є редуктор, який може витримати високі навантаження та велику кількість циклів сучасної автоматизованої виробничої лінії.

Важливість вибору матеріалу та термічної обробки найкраще ілюструє історія хвороби. Виробник систем автоматизації зазнав високого відсотка відмов передач у своїх роботах-палетизаторах. Шестерні були передчасно зношені, що призвело до збільшення люфту та поганої точності позиціонування. Розслідування показало, що шестерні були виготовлені з низькоякісної сталі, з недостатньою глибиною корпусу та твердістю. Шестерні були замінені на Precision Gear зі сталі 20MnCr5 з глибиною корпусу 0,8-1,0 мм і твердістю корпусу 58-62 HRC. Нові шестерні забезпечили термін служби в п’ять разів довший, фактично виключаючи простої, пов’язані з шестернями. Цей приклад демонструє глибокий вплив, який вибір матеріалу та термічна обробка можуть мати на надійність системи.

У наведеній нижче таблиці наведено порівняння властивостей матеріалів для різних зубчастих сталей.

5. Які критичні технічні характеристики високопродуктивного точного механізму?

Щоб кількісно оцінити продуктивність Precision Gear, інженери повинні оцінити повний набір технічних характеристик. Ці параметри не є необов'язковими; вони визначають можливості механізму та визначають його придатність для конкретного застосування. Детальний аналіз цих специфікацій має важливе значення для забезпечення того, що обладнання відповідатиме високим вимогам автоматизованої виробничої системи. Критичні характеристики включають ступінь точності зубчастого колеса, люфт, биття, похибку профілю зуба та обробку поверхні. Кожен із цих параметрів впливає на продуктивність механізму, і всі вони повинні враховуватися при виборі механізму для конкретної системи.

Ступінь точності є найбільш фундаментальним показником якості зубчастого механізму. Як зазначалося раніше, це визначається такими стандартами, як AGMA або DIN. Редуктор із рейтингом AGMA Q11 вважається високоточним редуктором, придатним для автоматизації високого рівня. Люфт — це величина люфту між зубами, що зачіпаються. Низький люфт важливий для застосувань, які вимагають високої повторюваності. Біття - це міра концентричності шестерні, ступінь, до якої вісь обертання шестерні відхиляється від її справжнього центру. Велике биття спричинить хитання шестерні під час обертання, вводячи періодичну помилку та вібрацію. Похибка профілю зуба є показником того, наскільки фактична форма зуба шестерні відповідає теоретичній формі евольвенти. Велика похибка профілю призведе до зміни передавального числа, що призведе до коливань швидкості та вібрації.

Оздоблення поверхні профілю зуба також має вирішальне значення. Гладка поверхня зменшує тертя, знижуючи виділення тепла та підвищуючи ефективність. Це також зменшує ризик мікропіттингу та збільшує термін служби спорядження. Специфікації високопродуктивного Precision Gear виробництва компаніїRaydafon Technology Group Co., Limitedдетально описано в наступній таблиці.

Ці специфікації не є довільними; вони є результатом комплексного аналізу передбачуваного застосування механізму. Наприклад, зубчасте колесо, яке використовується у високошвидкісному шпинделі, може потребувати більш тонкої обробки поверхні та вищого ступеня точності, ніж зубчасте колесо, що використовується в низькошвидкісному конвеєрі. Наша фабрика тісно співпрацює з клієнтами, щоб визначити точні специфікації, необхідні для їх конкретного застосування, гарантуючи, що Precision Gear оптимізовано для продуктивності системи та економічних вимог.

6. Як вибір передач впливає на загальну вартість володіння?

Для виробничої операції загальна вартість володіння (TCO) є остаточним показником вартості компонента. Загальна вартість володіння включає початкову ціну придбання обладнання, але також включає витрати, пов’язані з встановленням, обслуговуванням і, що найважливіше, простоєм системи. Дешевше обладнання спочатку може здатися привабливим, але якщо воно передчасно вийде з ладу, вартість заміни та втрати виробництва можуть швидко перекреслити економію. Ретельний вибір високоякісного Precision Gear – це інвестиція в надійність і продуктивність автоматизованої системи. У цьому розділі ми дослідимо економіку вибору передач, досліджуючи компроміси між початковою вартістю, витратами на технічне обслуговування та простоєм.

Прямі витрати від виходу з ладу шестерні є значними. Коли Precision Gear виходить з ладу, виробнича лінія зупиняється. Вартість цього простою значно варіюється залежно від галузі та конкретного застосування. На великосерійному автомобільному заводі простої можуть коштувати десятки тисяч доларів за хвилину. На заводі з виробництва напівпровідників вартість може бути ще вищою. Вартість заміни механізму в цьому контексті є другорядною проблемою. Вартість втрати виробництва, вартість праці для ремонту системи та вартість проблем із якістю через несправність можуть перевищувати вартість самого обладнання в 10-100 разів. Вибираючи високоякісний Precision Gear, власник системи зменшує ризик незапланованих простоїв. З більшою ймовірністю механізм працюватиме надійно протягом запланованого терміну служби, зводячи до мінімуму ризик катастрофічного збою, який призведе до зупинки виробництва.

Витрати на технічне обслуговування, пов’язані з механізмом, також є важливим фактором. Високоякісний Precision Gear потребує рідшої перевірки та заміни. Він менш схильний до зношування, виїмок і руйнування зубів, що зменшує потребу в технічному обслуговуванні. Навпаки, редуктор нижчої якості може вимагати частих перевірок, заміни масла та регулювання, що збільшує витрати на технічне обслуговування протягом терміну служби. Загальна вартість володіння механізмом — це сума всіх цих витрат: початкова ціна покупки, вартість встановлення, вартість обслуговування та вартість простою. Високоякісний Precision Gear може мати вищу початкову ціну придбання, але нижчі витрати на обслуговування та простої призводять до нижчої загальної вартості володіння. Наша фабрика в Raydafon надає високоякісну продукцію Precision Gear, яка, незважаючи на конкурентоспроможну ціну, розроблена таким чином, щоб мінімізувати загальну вартість володіння для наших клієнтів.

У наведеній нижче таблиці показано порівняння загальної вартості володіння високоякісним Precision Gear і стандартним обладнанням за п’ятирічний період.

Цей спрощений приклад демонструє, як вибір Precision Gear може з часом значно знизити загальну вартість володіння. Вища початкова вартість Precision Gear більш ніж компенсується економією на обслуговуванні та простоях. Вибір передачі - це не просто інженерне рішення; це фінансовий. Зосереджуючись на загальній вартості володіння, а не лише на початковій ціні, системні інтегратори можуть приймати рішення, які покращують прибутковість виробничої операції.

Часті запитання (FAQ)

Запитання 1: Яка різниця між Precision Gear і стандартним?

Відповідь: прецизійне зубчасте колесо виготовляється з більш жорсткими допусками, з меншим люфтом, биттям і похибками профілю зубів. Він забезпечує високу точність і повторюваність в автоматизованих системах. Стандартні шестерні мають менші допуски та підходять для менш вимогливих застосувань. Стандартна передача може мати люфт у кілька кутових хвилин, тоді як прецизійна передача може досягати менше однієї кутової секунди. Наша фабрика Raydafon Technology Group Co., Limited спеціалізується на виробництві продуктів Precision Gear, які відповідають найвищим галузевим стандартам.

Питання 2: Як люфт впливає на продуктивність автоматизованої системи?

Відповідь: Люфт - це люфт між зачепленими зубцями шестерні. Це викликає мертву зону в зубчастій передачі, де вихідний вал не рухається, навіть коли вхідний вал обертається. Це знижує точність і повторюваність системи, особливо під час зміни напрямку. У роботизованій руці люфт може спричинити її перевищення або заниження цільового положення, що призведе до помилок у складанні.

Запитання 3: Які фактори визначають довговічність Precision Gear?

Відповідь: довговічність прецизійних передач визначається сукупністю факторів: якістю матеріалу, термічною обробкою, обробкою поверхні, змащенням і умовами експлуатації (навантаження, швидкість і температура). Добре сконструйований механізм, виготовлений з високоякісного матеріалу та належним чином пройшов термічну обробку, матиме тривалий термін служби. Регулярне технічне обслуговування та належне змащування можуть ще більше продовжити термін служби редуктора.

Запитання 4: Як вибрати правильний Precision Gear для моєї системи автоматизації?

Відповідь: Вибір правильного прецизійного редуктора вимагає детального аналізу вимог до системи, включаючи необхідний крутний момент, швидкість, точність і середовище, в якому редуктор працюватиме. Редуктор також має бути сумісним з двигуном та іншими механічними компонентами системи. Наша команда в Raydafon Technology Group Co., Limited може допомогти вам у процесі відбору, надавши експертне керівництво та технічну підтримку.

Запитання 5: Які ознаки несправності Precision Gear?

Відповідь: Ознаки несправності Precision Gear включають підвищений шум (скрегіт або скиглення), підвищену вібрацію, втрату точності (система не вдається правильно розташувати), а також наявність частинок металу в мастилі. Раннє виявлення цих ознак може запобігти катастрофічній несправності та мінімізувати час простою.

Висновок: механізм, який керує автоматизацією

Precision Gear — мовчазний, неоспіваний герой автоматизованої фабрики. Це механічна основа, на якій будуються точність, повторюваність і надійність. Від надійних зубчастих передач обробного центру з ЧПК до тонко виготовлених шестерень роботизованої руки, Precision Gears є незамінними компонентами, які перетворюють електричну енергію в точний, контрольований рух. Ми дослідили визначальні характеристики Precision Gear: ступінь точності, люфт, матеріал і термообробку, а також поверхню. Ми також дослідили його роль у передачі енергії, його вплив на загальну вартість володіння та критичну важливість вибору правильного механізму для застосування.

Майбутнє автоматизованого виробництва вимагатиме ще більшої точності, вищої швидкості та підвищеної надійності. Precision Gear продовжуватиме розвиватися з новими матеріалами, новими виробничими процесами та новими дизайнами, що відповідають цим вимогам. Але фундаментальна роль Precision Gear залишиться незмінною: забезпечити механічний зв’язок між потужністю та точністю, уможливлюючи повторюване високоточне виробництво, яке визначає сучасну фабрику. Ми в Raydafon Technology Group Co., Limited пишаємося тим, що є партнером у цій еволюції, надаючи високоякісні продукти Precision Gear, які допомагають нашим клієнтам досягати їхніх виробничих цілей.

Якщо ви шукаєте надійного партнера для своїх потреб у Precision Gear, ми запрошуємо вас зв’язатися з нами. Наша команда досвідчених інженерів готова допомогти вам у виборі правильного обладнання для вашого застосування, надаючи експертне керівництво та технічну підтримку.Зв’яжіться з Raydafon Technology Group Co., Limited сьогодніщоб обговорити ваші вимоги до Precision Gear і дізнатися, як наші продукти можуть підвищити продуктивність і надійність вашого автоматизованого виробничого обладнання.
