Яка різниця між гідроциліндрами комбайнів односторонньої та подвійної дії?

У сфері сільськогосподарської техніки, зокрема в збиральній техніці, гідроциліндр є основним компонентом. Він перетворює тиск гідравлічної рідини в лінійну силу та рух, що дозволяє контролювати різні функції, від підйому вузлів жатки до регулювання положень мотовила. Серед найбільш поширених типів гідравлічних циліндрів, що використовуються в комбайнах, є циліндри односторонньої дії та подвійної дії. Вибір між цими двома типами не є довільним; це важливе інженерне рішення, яке впливає на продуктивність, ефективність і вартість машини.

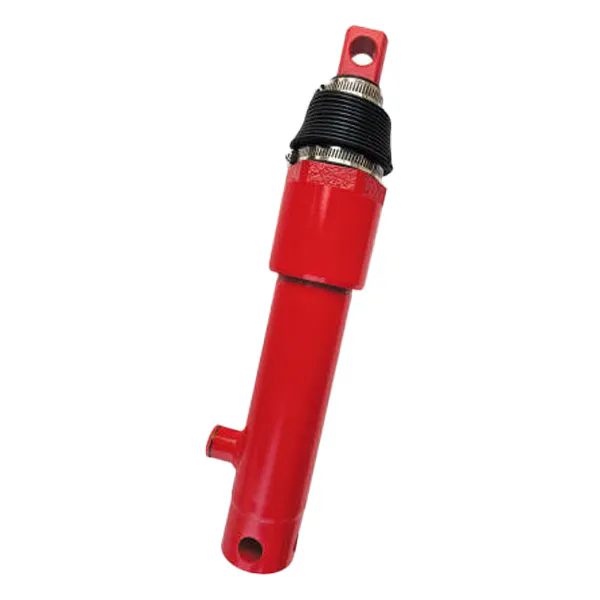

Принципова відмінність одинарної дії від подвійної діїГідравлічний циліндр комбайнаполягає в тому, як гідравлічна рідина застосовується для створення руху. Циліндр односторонньої дії використовує гідравлічний тиск, щоб витягнути поршень в одному напрямку, а зворотний хід здійснюється зовнішньою силою, як правило, силою тяжіння або пружиною. Циліндр подвійної дії використовує гідравлічний тиск для висування та втягування поршня, забезпечуючи потужний рух в обох напрямках. Ця основна відмінність обумовлює відмінності в дизайні, застосуванні та характеристиках продуктивності. Ця стаття містить систематичний технічний аналіз обох типів циліндрів, вивчаючи принципи їх роботи, конструкцію, сфери застосування та критерії вибору. Мета полягає в тому, щоб надати інженерам, технікам і спеціалістам із закупівель чітке розуміння переваг і обмежень кожного типу.

Зміст

• 1. Принципи роботи: як працюють циліндри односторонньої та подвійної дії
• 2. Конструкція та відмінності компонентів
• 3. Специфіка застосування в харвестерних системах
• 4. Характеристики продуктивності та контролю
• 5. Критерії вибору: який тип циліндра вибрати?
• 6. Часті запитання (FAQ)
• 7. Висновок

1. Принципи роботи: як працюють циліндри односторонньої та подвійної дії

Гідравлічний циліндр — це механічний привід, який перетворює гідравлічну енергію (тиск рідини) у механічну енергію (лінійну силу та рух). Основним принципом є застосування гідравлічної рідини під тиском до поршня всередині циліндра. Тиск діє на область поршня, створюючи силу, яка переміщує поршень і прикріплений до нього шток. Напрямок руху визначається тим, з якого боку поршня подається рідина. Гідравлічний циліндр комбайна односторонньої дії та подвійної дії принципово відрізняються способом подачі рідини для керування рухом.

Циліндр односторонньої дії:Циліндр односторонньої дії має один порт для гідравлічної рідини. Рідина подається лише на одну сторону поршня (зазвичай на нижню сторону). Тиск штовхає поршень і шток в одному напрямку, розширюючи циліндр. Зворотний хід (втягування поршня) досягається зовнішньою силою. Найбільш поширеними зовнішніми силами є сила тяжіння (вага вантажу, що тягне поршень назад) або механічна пружина. Циліндри односторонньої дії мають просту конструкцію і використовуються там, де навантаження саме по собі забезпечує зворотну силу. У комбайні гідравлічний циліндр комбайна односторонньої дії може використовуватися для таких завдань, як підйом важкого компонента, де вага компонента забезпечує зворотну силу, коли гідравлічний тиск скидається.

Циліндр подвійної дії:Циліндр подвійної дії має два отвори, по одному з кожного боку поршня. Гідравлічна рідина може подаватися в будь-який порт для створення руху в будь-якому напрямку. Щоб подовжити циліндр, рідина подається в нижній порт, штовхаючи поршень вгору. Щоб втягнути циліндр, рідина подається у верхній порт, штовхаючи поршень вниз. Це забезпечує потужний рух в обох напрямках. Сила, створювана в кожному напрямку, не обов’язково однакова, оскільки ефективна площа поршня різна з двох сторін (сторона штока має меншу ефективну площу через поперечний переріз штока). Циліндри подвійної дії забезпечують точніший контроль і використовуються там, де потрібна сила в обох напрямках. У комбайні гідравлічний циліндр комбайна подвійної дії використовується для таких функцій, як керування висотою мотовила, нахилом жатки або регулюванням положення косильного бруса, коли потрібен силовий рух в обох напрямках.

У наведеній нижче таблиці представлено паралельне порівняння принципів роботи.

наRaydafon Technology Group Co., Limited, ми виробляємо гідравлічний циліндр комбайна односторонньої та подвійної дії для задоволення різноманітних потреб сільськогосподарського сектора. Наша команда інженерів може надати експертні рекомендації щодо вибору відповідного типу циліндра для конкретного застосування.

2. Конструкція та відмінності компонентів

Конструкція гідравлічного циліндра жатки односторонньої та подвійної дії відображає їх різні принципи роботи. Основні компоненти обох типів циліндрів подібні: корпус циліндра, поршень, шток, ущільнення та торцеві кришки. Однак є значні відмінності в деталях конструкції, які впливають на їх продуктивність і надійність. Основні відмінності полягають у поршні та системі ущільнення поршня.

Поршень:У циліндрі односторонньої дії поршень зазвичай є простим дископодібним компонентом, який прикріплений до штока. Поршень використовується для передачі зусилля від гідравлічної рідини на шток. У циліндрі подвійної дії поршень є складнішим компонентом. Він має ущільнювачі з обох сторін для запобігання витоку рідини між двома камерами. Поршень повинен витримувати тиск з обох сторін, що вимагає міцної конструкції. Поршень у циліндрі подвійної дії часто містить направляюче кільце (або кільце зносу) для підтримки вирівнювання та запобігання контакту металу з металом між поршнем і отвором циліндра.

Ущільнення:Система ущільнення має вирішальне значення для роботи будь-якого гідравлічного циліндра. У циліндрі односторонньої дії основною вимогою до ущільнення є запобігання витоку рідини з боку поршня, що знаходиться під тиском. У циліндрі подвійної дії ущільнення потрібні з обох боків поршня, щоб запобігти витоку між двома камерами. Це більш вимоглива вимога до ущільнення, оскільки воно вимагає ущільнення, яке може витримувати тиск з обох сторін. Поршневе ущільнення в циліндрі подвійної дії часто є ущільненням подвійної дії, таким як U-подібне ущільнення або поліуретанове ущільнення.

Ущільнення штока:Обидва типи циліндрів мають ущільнення штока для запобігання витоку рідини вздовж штока. Однак ущільнення штока в циліндрі подвійної дії також має бути здатним витримувати більш високий тиск, який може виникати на стороні штока поршня. Для цього може знадобитися більш міцна конструкція ущільнення штока.

амортизація:Циліндри подвійної дії часто мають амортизаційні функції в кінці ходу, щоб зменшити силу удару та шум. Це особливо важливо у випадках, коли циліндр переміщує важкі вантажі на високих швидкостях. Амортизація менш поширена в циліндрах односторонньої дії, оскільки зворотний хід зазвичай контролюється зовнішньою силою.

У наступній таблиці наведено порівняння конструкційних особливостей гідравлічного циліндра комбайна односторонньої та подвійної дії.

Компанія Raydafon Technology Group Co., Limited виробляє гідравлічний циліндр комбайна з використанням високоякісних матеріалів і точних виробничих процесів. Наші циліндри розроблені відповідно до високих вимог сільськогосподарського застосування, забезпечуючи надійну та тривалу роботу.

3. Специфіка застосування в харвестерних системах

Вибір між гідравлічним циліндром комбайна односторонньої та подвійної дії значною мірою залежить від конкретного застосування в комбайні. Кожен тип циліндра підходить для певних функцій на основі необхідного руху, профілю сили та вимог до керування. Гідравлічний циліндр комбайна використовується в широкому спектрі функцій машини, від підйому важких компонентів до керування складними рухами.

Застосування циліндра односторонньої дії:Циліндри односторонньої дії зазвичай використовуються там, де навантаження може створювати зворотну силу. У комбайні це часто включає операції підйому, коли вага компонента забезпечує зворотну силу. Наприклад, циліндр односторонньої дії можна використовувати для підйому жатки (ріжучого бруска) зернозбирального комбайна. Коли діє гідравлічний тиск, циліндр висувається, піднімаючи жатку. Коли тиск скидається, вага жатки штовхає циліндр назад. Подібним чином циліндри односторонньої дії використовуються для регулювання висоти мотовила на деяких комбайнах, де вага мотовила забезпечує зворотну силу.

Застосування циліндра подвійної дії:Циліндри подвійної дії використовуються в програмах, які вимагають силового руху в обох напрямках. У комбайні це включає такі функції, як керування кутом жатки, регулювання положення мотовила та керування розвантажувальним шнеком. Наприклад, гідравлічний циліндр комбайна подвійної дії можна використовувати для нахилу жатки відповідно до контуру землі. Циліндр можна висувати або втягувати для регулювання кута жатки. Подібним чином циліндр подвійної дії часто використовується для контролю положення розвантажувального шнека, дозволяючи його висувати або втягувати за потреби. Здатність забезпечити потужний рух в обох напрямках є важливою для точного керування цими функціями.

У таблиці нижче наведено короткий перелік типових застосувань для кожного типу циліндра в комбайні.

У Raydafon ми маємо великий досвід у виробництві гідравлічних циліндрів комбайнів для широкого спектру застосувань. Наша команда інженерів може надати експертні рекомендації щодо відповідного типу циліндра для вашого конкретного застосування.

4. Характеристики продуктивності та контролю

Ефективність і контрольні характеристики гідравлічного циліндра комбайна односторонньої та подвійної дії є прямим наслідком їх конструкції та принципів роботи. Розуміння цих характеристик має важливе значення для вибору правильного циліндра для певного застосування та для його інтеграції в загальну гідравлічну систему. Основними робочими характеристиками, які слід враховувати, є вихідна сила, контроль швидкості та керованість.

Силовий вихід:Силова потужність гідроциліндра визначається гідравлічним тиском і ефективною площею поршня. Для циліндра односторонньої дії сила створюється лише на ході розширення. Сила дорівнює тиску, помноженому на повну площу поршня. Для циліндра подвійної дії сила створюється як на ходах висування, так і на втягуванні. Зусилля на ході розширення таке ж, як і для циліндра односторонньої дії (тиск х повна площа поршня). Сила на ході втягування нижча, оскільки ефективна площа зменшується на площу штока (тиск x (площа поршня - площа штока)). Ця різниця може бути значною, особливо в циліндрах з великими штоками.

Контроль швидкості:Швидкість гідравлічного циліндра регулюється витратою гідравлічної рідини. Для циліндра односторонньої дії швидкість регулюється лише ходом подовження. Швидкість ходу втягування регулюється зовнішньою силою (гравітацією або пружиною). Для циліндра подвійної дії швидкість можна контролювати як на ходах висування, так і на втягуванні, регулюючи швидкість потоку до відповідного порту. Це забезпечує більш точний контроль над рухом циліндра.

Керованість:Гідравлічний циліндр комбайна подвійної дії забезпечує більш точне керування, ніж циліндр односторонньої дії. Можливість застосування гідравлічного тиску до обох сторін поршня дозволяє точніше позиціонувати вантаж. Циліндр подвійної дії також дозволяє використовувати регенеративні контури, які можуть збільшити швидкість циліндра в певних випадках. Циліндри односторонньої дії менш керовані, оскільки зворотний хід залежить від зовнішньої сили.

У наведеній нижче таблиці підсумовано робочі характеристики гідравлічного циліндра комбайна односторонньої та подвійної дії.

У Raydafon наш гідравлічний циліндр комбайна розроблений для забезпечення високої продуктивності та надійної роботи. Ми використовуємо передові технології виробництва, щоб забезпечити стабільну якість і тривалий термін служби.

5. Критерії вибору: який тип циліндра вибрати?

Вибір відповідного типу гідравлічного циліндра комбайна (односторонньої чи подвійної дії) є критичним інженерним рішенням, яке впливає на продуктивність, надійність і вартість системи. Процес відбору має базуватися на систематичній оцінці вимог заявки. Слід враховувати такі критерії:

Вимоги до сил:Чи вимагає застосування зусилля в обох напрямках? Якщо потрібна тільки підйомна або штовхальна сила, може бути достатньо циліндра односторонньої дії. Якщо сила потрібна в обох напрямках, необхідний циліндр подвійної дії. Розглянемо також величину сили, необхідної в кожному напрямку. Сила на ході втягування циліндра подвійної дії нижча, ніж на ході висування через площу штока, що може бути фактором.

Вимоги до контролю:Наскільки точним має бути керування циліндром? Якщо простого керування вмиканням/вимкненням достатньо, циліндр односторонньої дії може бути достатнім. Якщо потрібне точне позиціонування, потрібен циліндр подвійної дії. Також подумайте про те, чи вимагає застосування циліндр утримувати положення, чого легше досягти за допомогою циліндра подвійної дії.

Вимоги до швидкості:Чи потрібна програма з контрольованою швидкістю в обох напрямках? Якщо регулювання швидкості потрібне лише на ході подовження, може бути прийнятним циліндр односторонньої дії. Якщо потрібне регулювання швидкості обох тактів, необхідний циліндр подвійної дії.

Розгляд вартості:Циліндри односторонньої дії, як правило, дешевші, ніж циліндри подвійної дії через їх простішу конструкцію. Однак економія витрат на циліндр одноразової дії повинна бути зважена з потенційними обмеженнями продуктивності та контролю.

У Raydafon Technology Group Co., Limited ми можемо допомогти з вибором відповідного гідравлічного циліндра комбайна для вашого конкретного застосування. Наша команда інженерів може надати експертне керівництво на основі ваших вимог.

6. Часті запитання (FAQ)

Питання 1: Чи можна переробити циліндр односторонньої дії на циліндр подвійної дії?

Відповідь: Ні, циліндр односторонньої дії не можна перетворити на циліндр подвійної дії. Конструкція циліндра принципово інша. Циліндр односторонньої дії має лише один отвір і один набір ущільнень, тоді як циліндр подвійної дії має два отвори та ущільнення з обох боків поршня. Переобладнання вимагало б повної переробки циліндра та заміни поршня та ущільнень, що є нерентабельним. Як правило, практичніше придбати циліндр подвійної дії для застосувань, які потребують двонаправленої сили.

Запитання 2: Що відбувається з рідиною на стороні без тиску циліндра односторонньої дії?

Відповідь: у циліндрі односторонньої дії сторона поршня без тиску зазвичай випускається в атмосферу. Це дозволяє повітрю входити та виходити з циліндра під час руху поршня, запобігаючи виникненню вакууму або надлишкового тиску. Ця вентиляція досягається через вентиляційний отвір. Деякі циліндри односторонньої дії також мають кінець штока, відкритий до навколишнього середовища.

Питання 3: Який тип циліндра частіше використовується в сучасних комбайнах?

Відповідь: Сучасні комбайни використовують комбінацію гідравлічного циліндра комбайна односторонньої та подвійної дії, залежно від конкретного застосування. Для простих підйомних завдань часто використовуються циліндри односторонньої дії. Однак для більш складних функцій, які вимагають точного керування та двонаправленої сили, стандартом є циліндри подвійної дії. Тенденція в сучасних комбайнах спрямована на збільшення кількості циліндрів подвійної дії, оскільки вони забезпечують кращий контроль і універсальність.

Запитання 4: Як мені дізнатися, чи потрібен циліндр односторонньої чи подвійної дії для моєї програми?

Відповідь: Вибір залежить від вимог програми до сили та контролю. Якщо вам потрібна сила лише в одному напрямку, а зворотний хід може бути здійснений силою тяжіння або пружиною, може бути достатньо циліндра односторонньої дії. Якщо вам потрібна сила в обох напрямках або точний контроль положення циліндра, потрібен циліндр подвійної дії. Наша технічна команда допоможе вам проаналізувати вашу заявку.

Запитання 5: Як розмір стрижня впливає на силу циліндра подвійної дії?

Відповідь: розмір штока зменшує ефективну площу поршня під час ходу втягування. Сила на ході втягування дорівнює тиску, помноженому на площу поршня мінус площа штока. Це означає, що сила втягування завжди менша, ніж сила розгинання. Різниця між силами розтягування і втягування більш істотна на циліндрах з більшим діаметром штока. Для додатків, що вимагають високого зусилля в обох напрямках, перевагу може надати циліндр із маленьким штоком.

7. Висновок

Гідравлічний циліндр комбайна односторонньої та подвійної дії є важливими компонентами сільськогосподарської техніки, але вони служать різним цілям. Циліндр односторонньої дії забезпечує силу в одному напрямку, а зворотний хід здійснюється зовнішньою силою, що робить його придатним для простих завдань підйому. Циліндр подвійної дії забезпечує силу в обох напрямках, забезпечуючи точне керування та універсальність для складних функцій. Вибір відповідного типу циліндра залежить від конкретних вимог застосування, включаючи потребу в двонаправленій силі, точності керування та регулюванні швидкості.

У Raydafon Technology Group Co., Limited, ми прагнемо надавати високоякісний гідравлічний циліндр комбайна, який відповідає вимогам сільськогосподарської промисловості. Наш широкий асортимент циліндрів включає конструкції як односторонньої, так і подвійної дії, і наша досвідчена команда інженерів може надати експертне керівництво щодо вибору та застосування цих продуктів. Ми запрошуємо вас зв'язатися з нами для отримання додаткової інформації.

Зв’яжіться з Raydafon Technology Group Co., Limited сьогодніщоб обговорити вимоги до гідравлічного циліндра комбайна.
