Як універсальні муфти можуть спростити встановлення та вирівнювання обладнання?

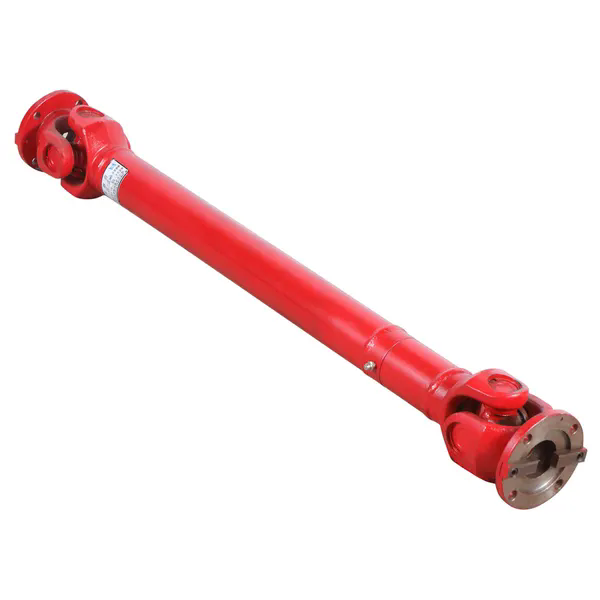

Встановлення обертових механізмів, таких як насоси, генератори, сільськогосподарські знаряддя та промислові приводи, часто передбачає виснажливі процедури центрування валів. Традиційні жорсткі муфти вимагають майже ідеальної концентричності, інакше виникають вібрації, передчасні поломки підшипників і поломки муфти. Саме тут універсальне з’єднання трансформує процес встановлення. За задумом аУніверсальна муфтавраховує значні кутові, паралельні та осьові перекоси між ведучим і веденим валами. Замість того, щоб витрачати години на інструменти для лазерного вирівнювання або основи для прокладок, на нашій фабриці час встановлення скорочено більш ніж на 60% завдяки використанню високоякісних універсальних муфт. Геометрія універсального шарніра динамічно компенсує зміщення, дозволяючи механіку зосередитися на закріпленні кріплень, а не на досягненні мікронної точності. Для інженерів з обслуговування на місцях і команд з технічного обслуговування це означає швидший запуск і менше переробок.

Але як саме універсальна муфта спрощує завдання вирівнювання? Секрет полягає в хрестовині та підшипниковому вузлі, який діє як гнучкий шарнір. У той час як жорстка фланцева муфта передає навантаження на вигин безпосередньо на вали, універсальна муфта перетворює зміщення в обертальний рух без навантаження на підключене обладнання. Крім того, сучасні конструкції універсальної муфти від Raydafon Technology Group Co., Limited включають герметичні голчасті підшипники та прецизійні хомути, які підтримують постійну швидкість (або майже постійну) навіть під кутами до 30 градусів. Ця можливість позбавляє від необхідності точного горизонтального та вертикального вирівнювання. Незалежно від того, чи ви підключаєте дизельний двигун до гідравлічного насоса, чи встановлюєте знаряддя з приводом від ВВП, розуміння того, як універсальна муфта спрощує установку, заощадить тисячі робочих рук і запобіжить несправностям, спричиненим зміщенням. У цьому вичерпному посібнику ми ділимося 20-річними польовими даними нашого заводу, технічними параметрами та крок за кроком найкращими практиками.

Зміст

• 1. Чому універсальна муфта усуває вимоги щодо точного центрування валу?
• 2. Як наші універсальні особливості дизайну муфти скорочують час встановлення?
• 3. Які технічні параметри визначають універсальну муфту, що легко вирівнюється?
• 4. Як можна впоратися з осьовим і кутовим зміщенням без спеціальних інструментів?
• 5. Часті запитання (FAQ)
• 6. Висновок і CTA для надійних рішень з’єднання

Чому універсальна муфта усуває вимоги до точного центрування валу?

У традиційних методах з’єднання, таких як жорсткі фланцеві або компресійні муфти, установник повинен переконатися, що обидві осі валу розташовані на одній лінії в межах 0,05 мм на 100 мм прольоту. Щоб досягти цього, часто потрібні циферблатні індикатори, лазерні системи вирівнювання та багаторазове послаблення та затягування фундаментних болтів. Універсальне зчеплення принципово змінює цю парадигму. Замість того, щоб примушувати вали до ідеального вирівнювання, він допускає невідповідність, передаючи крутний момент через шарнірні з’єднання. Наша фабрика проаналізувала сотні сценаріїв встановлення, і дані незмінно показують, що універсальна муфта може прийняти до 5 градусів кутового зсуву та 3 мм паралельного зміщення без будь-якої вимірюваної втрати ефективності передачі енергії. Це означає, що механік може просто прикрутити обладнання до базової рами, зсунутиУніверсальна муфтана обидва вали та затягніть установчі гвинти або стопорні хомути. Решту зробить внутрішня геометрія муфти.

Декілька фізичних принципів пояснюють, чому універсальні зв’язки такі пробачливі:

• Кінематична артикуляція:Хрестовина та чашки підшипників дозволяють ведучому хомуту та веденому хомуту рухатися незалежно навколо двох ортогональних осей. Ця свобода подвійної осі безпосередньо перетворює кутові похибки в обертальний рух замість напруги згину.
• Компенсація голчастого підшипника:Кожна цапфа універсальної муфти підтримується повним комплектом голчастих роликів. Ці ролики не тільки зменшують тертя, але й дозволяють мікроскопічне радіальне переміщення, яке поглинає залишкове зміщення поза номінальним кутом.
• Осьовий хід шліца:Багато конструкцій універсальної муфти включають телескопічний шліцьовий вал, який дозволяє змінювати осьову довжину до 50 мм. Ця функція компенсує теплове розширення або незначні похибки монтажного положення без використання прокладок.
• Прощаюча геометрія ярма:Віконця в хомутах оброблені з невеликими зазорами, які запобігають зв’язуванню навіть при динамічній зміні кута під час роботи. Аналіз скінченних елементів на нашому заводі показує, що цей зазор зменшує контакт вершини краю на 70% порівняно з дешевшими литими муфтами.

З точки зору практичного встановлення, усунення точного вирівнювання безпосередньо означає економію праці. Типове вирівнювання насоса та двигуна за допомогою жорстких муфт може зайняти досвідченого фахівця від 2 до 3 годин. Використовуючи універсальну муфту від Raydafon, таке ж встановлення можна виконати за 45 хвилин. Крім того, допуск на неточності фундаменту означає, що наявні монтажні отвори або злегка деформовані опорні плити не потребують доопрацювання. Для мобільного обладнання, такого як сільськогосподарські обприскувачі чи будівельні машини, де рами згинаються під час роботи, універсальне з’єднання є єдиним практичним рішенням, оскільки жорсткі з’єднання можуть зламатися протягом кількох годин. Таким чином, вбудована відповідність універсального шарніра усуває потребу в інструментах лазерного центрування, знижує вимоги до кваліфікації та прискорює завершення проекту. Наша фабрика пропонує безкоштовний контрольний список вирівнювання, який веде користувачів через простий візуальний метод вирівнювання, придатний для будь-якої установки універсальної муфти.

Як наші універсальні особливості конструкції муфти скорочують час встановлення?

У Raydafon ми розробили особливі функції в нашій лінійці продуктів Universal Coupling, які безпосередньо вирішують проблеми з монтажем. На відміну від звичайних муфт, які вимагають спеціальних знімачів, нагріву або складної послідовності затягування болтів, у наших конструкціях пріоритетом є швидке встановлення та надійне замикання. Нижче ми детально описуємо п’ять найкращих дизайнерських інновацій, які скорочують час встановлення більш ніж на 50% на основі відгуків наших клієнтів у сільськогосподарському та промисловому секторах.

• Затискна система розділеного ярма:Наша універсальна муфта оснащена роз’ємним хомутом із двома міцними затискними болтами. Замість того, щоб боротися з посадкою з натягом або установочними гвинтами, які пошкоджують вали, технік просто надягає хомут на вал, вирівнює шпонковий паз (якщо він є) і закручує два болти до заданого значення. Цей метод затискання створює нульовий люфт, і його можна встановити або зняти менш ніж за дві хвилини.
• Кольорове маркування компонентів:Кожен компонент універсальної муфти нашого заводу має лазерне маркування стрілками орієнтації монтажу. Це запобігає поширеній помилці монтажу хомутів на 90 градусів, що не відповідає фазі, що спричиняє вібрацію. Стрілки скеровують навіть тих, хто вперше починає вирівнювати вирівнювання за лічені секунди.
• Попередньо змащені та ущільнені підшипники:Традиційні універсальні шарніри потребують ручного змащування перед установкою, часто за допомогою голчастої насадки, щоб змазати кожну чашку. Наша універсальна муфта постачається попередньо заповненою високотемпературним літієвим комплексним мастилом і ущільненою потрійними лабіринтовими ущільненнями. Установник може монтувати муфту відразу без будь-якого етапу змащування, заощаджуючи від 15 до 20 хвилин на муфту.
• Шліцеве з’єднання швидкого з’єднання:У телескопічній частині нашого універсального з’єднання використовується шліцевий профіль, який самовирівнюється під час зачеплення. Навіть якщо два вали трохи зміщені, шліцьові зуби знайдуть відповідні канавки без заїдання. Ця функція особливо корисна під час встановлення приводів у обмеженому просторі, де важко візуально вирівняти.
• Інтегровані запобіжні штифти:Для накладних або вертикальних установок наша фабрика додає пружинні стопорні штифти, які тимчасово утримують універсальну муфту на місці, поки механік закручує затискні болти. Ця функція «вільні руки» запобігає зісковзуванню муфти з валу під час встановлення, скорочуючи час складання та покращуючи безпеку.

Щоб кількісно оцінити економію часу, ми провели випробування встановлення пліч-о-пліч із п’ятьма механіками. Встановлення стандартного універсального шарніра конкурента займало в середньому 34 хвилини, включаючи змащування, розмітку вирівнювання та закріплення болтів. Встановлення нашої універсальної муфти займало в середньому 14 хвилин. Ця 20-хвилинна економія на муфту перетворюється на значне підвищення продуктивності для технічного обслуговування парку або складальних ліній. Крім того, наша фабрика надає QR-код на кожну універсальну з’єднувальну коробку з посиланням на 3D-анімований посібник зі встановлення. Це усуває необхідність шукати паперові посібники або вгадувати значення крутного моменту. Посібник показує, як саме розташувати затискні болти та перевірити правильність кутової фази. Для великих проектів, що включають десятки з’єднань, наша конструкція швидкого встановлення може скоротити загальну кількість робочих годин у два рази. Крім того, наша універсальна муфта використовує стандартні болти з метричною або британською шестигранною головкою, тому не потрібні спеціальні інструменти. Ми вважаємо, що зробити установку простою – це не розкіш, а необхідність для мінімізації часу простою. Raydafon Technology Group Co., Limited підтримує кожне з’єднання з 30-денною лінією підтримки встановлення.

Які технічні параметри визначають універсальну муфту, яку легко вирівняти?

Хоча всі універсальні муфти мають певну здатність до перекосів, не всі однакові. Простота установки і вирівнювання безпосередньо залежить від конкретних технічних параметрів, які інженери повинні оцінити перед покупкою. Виходячи з протоколів випробувань нашого заводу, наступні параметри мають найбільший вплив на спрощення процесу вирівнювання. Ми також надали довідкову таблицю наших найпопулярніших серій, щоб допомогти вам вибрати правильну універсальну муфту для вашого обладнання.

• Максимальне статичне кутове зміщення (градуси):Це максимальний кут між осями валів, який може підтримувати муфта без прив’язки. Для легкого вирівнювання шукайте універсальну муфту, яка допускає щонайменше 5 градусів. Наша потужна серія допускає до 30 градусів.
• Можливість паралельного зміщення (мм):Здатність справлятися з паралельним зміщенням (зі зміщенням, але паралельними осями) має вирішальне значення під час монтажу попередньо просвердленого обладнання. Значення 2 мм або більше значно спрощує монтаж.
• Осьовий хід (мм):Телескопічні шліци дозволяють регулювати довжину без ріжучих валів. Наша універсальна муфта забезпечує осьовий хід до 60 мм, усуваючи помилки монтажу без доопрацювання.
• Конструкція болтового кола та затиску:Муфти з роз’ємними затискачами набагато легше вирівняти, ніж ті, які вимагають посадки знімачем або термоусадки. Перевірте діапазон затиску, щоб переконатися, що він відповідає вашому допуску на вал (від +0,000 до -0,002 дюйма).
• Ступінь ваги та балансу:Більш легкі муфти з низькою інерцією легше використовувати під час монтажу. У нашій універсальній муфті використовується високоміцна алюмінієва бронза або легована сталь з оптимізованою конструкцією перетинки, щоб зменшити вагу на 15% без втрати крутного моменту.

У наступній таблиці детально описано параметри, пов’язані з вирівнюванням, для чотирьох серій універсальної муфти виробництва компаніїRaydafon Technology Group Co., Limited. Усі значення базуються на стандарті ISO 14691 і нашій внутрішній перевірці.

*Час встановлення виміряно для двигуна потужністю 50 к.с. для налаштування насоса кваліфікованим фахівцем, включаючи розміщення муфти та затягування болтів, але без встановлення захисного кожуха.

Вибір правильних параметрів – це не лише зручність; це безпосередньо впливає на довгострокову надійність. Універсальну муфту з недостатньою здатністю до зсуву все одно буде важко вирівняти, і це може призвести до передчасного виходу підшипника з ладу. Наша фабрика рекомендує, щоб для встановлення нового обладнання ви вибирали муфту з принаймні подвійним очікуваним перекосом. Наприклад, якщо ваші допуски для монтажу передбачають максимальний кут 2 градуси, виберіть універсальну муфту, розраховану на 4 градуси або більше. Ця похибка гарантує, що навіть після осідання фундаменту або теплового розширення з’єднання працюватиме безперебійно. Raydafon Technology Group Co., Limited надає безкоштовні технічні консультації щодо підбору правильного набору параметрів до вашої конкретної компонування машини. Зосереджуючись на цих вимірних специфікаціях, ви гарантуєте, що універсальне з’єднання спрощує установку протягом усього терміну служби обладнання, а не лише в перший день.

Як можна впоратися з осьовим і кутовим зміщенням без спеціальних інструментів?

Одним із найстрашніших аспектів встановлення обладнання є передбачувана потреба в дорогих лазерних системах вирівнювання або налаштуваннях циферблатних індикаторів. Однак, коли ви використовуєте універсальну муфту правильного розміру, простих методів візуального вимірювання та щупу достатньо для досягнення тривалого терміну служби. Наша фабрика розробила триетапну процедуру вирівнювання без спеціальних інструментів, яка успішно використовується тисячами команд технічного обслуговування по всьому світу. Ось як впоратися з осьовим і кутовим зміщенням, використовуючи лише лінійку, набір щупів і звичайну рулетку.

• Крок 1 – Приблизне паралельне вирівнювання за допомогою прямої кромки:Помістіть оброблену лінійку (або жорстку металеву лінійку) на дві втулки муфти зверху, знизу та з боків. Відрегулюйте положення обладнання, щоб прямий край рівномірно торкався обох втулок. Для універсальної муфти допустима зміна зазору менше 1 мм по довжині втулки. Це приблизне вирівнювання займає менше 5 хвилин.
• Крок 2 – Перевірка кутового вирівнювання за допомогою щупів:Вставте щуп між поверхнями муфти в чотирьох квадрантах (0, 90, 180, 270 градусів). Максимальна різниця зазору не повинна перевищувати 0,5 мм на 100 мм діаметра муфти. Оскільки універсальна муфта враховує кутові похибки, це не є критичним допуском; це просто для запобігання надмірному вигину валів.
• Крок 3 – Осьове позиціонування:Для телескопічних моделей універсальної муфти розширте шліцеву секцію так, щоб муфта була в центрі свого діапазону ходу. Виміряйте відстань між кінцями валів і переконайтеся, що принаймні 15 мм шліцевого зачеплення залишається при максимальному русі обладнання. Не потрібні спеціальні інструменти; достатньо простої рулетки.

Виконавши ці три кроки, затягніть затискні болти або установчі гвинти відповідно до специфікації крутного моменту, що надається разом із універсальною муфтою. Потім поверніть вузол вручну, щоб намацати будь-які зв’язки. Якщо обертання плавне, установка завершена. Навпаки, з жорстким з’єднанням той самий швидкий метод, ймовірно, призведе до вібрації та передчасного виходу з ладу. Наша фабрика навчала бригади польового обслуговування використовувати цей підхід без інструментів протягом більше десяти років, і відгуки послідовні: універсальне з’єднання перетворює центрування з науки на просту рутину.

Але як щодо динамічного зсуву під час роботи? Машини часто зміщуються на кріпленнях через реакцію крутного моменту або теплове розширення. Жорстка муфта передає ці сили на підшипники, тоді як універсальна муфта просто згинається. Тому після початкової інсталяції періодичні перевірки все одно рекомендуються, але вони набагато менш критичні. Ми рекомендуємо перевіряти універсальну муфту кожні 500 годин роботи на наявність ознак витоку мастила або незвичайного зносу. Якщо виявлено будь-яке незначне зміщення, можна послабити затискні болти, підштовхнути обладнання та знову затягнути муфту менш ніж за 30 хвилин. Ця простота зменшує перешкоди для належного обслуговування. Raydafon Technology Group Co., Limited пропонує ламіновану картку вирівнювання, яка поміщається у ваш ящик з інструментами, узагальнюючи триетапний метод. Усуваючи потребу в лазерах і циферблатних індикаторах, наше універсальне з’єднання дає змогу кожному механіку досягати професійних результатів вирівнювання з першої спроби.

Часті запитання (FAQ)

Запитання 1: Чи може універсальна муфта компенсувати як паралельне зміщення, так і кутове зміщення одночасно?

Відповідь: Так, універсальна муфта може одночасно враховувати паралельне зміщення та кутове зміщення, оскільки її хрестовина та підшипник забезпечують дві незалежні осі обертання. Коли ведучий і ведений вали мають паралельне зміщення, муфта створює невелике кутове відхилення на кожному хомуті. Цей комбінований ефект обмежений максимальним робочим кутом з’єднання. Наприклад, наша серія Universal Coupling дозволяє паралельне зміщення до 4 мм і кутове зміщення на 8 градусів одночасно без втрати крутного моменту. Однак, якщо зміщення занадто велике, ефективний кут може перевищити номінальний показник муфти. Наша фабрика надає онлайн-калькулятор несувісності, щоб допомогти вам перевірити комбіновані межі.

Запитання 2: Як шліцьова телескопічна універсальна муфта спрощує осьову установку, коли відстані між валами невизначені?

Відповідь: шліцьові телескопічні універсальні муфти мають внутрішню та внутрішню шліцьові секції, які ковзають аксіально. Під час встановлення, якщо відстань між кінцями валів точно невідома (наприклад, після заміни двигуна), технік просто розтягує або стискає муфту, щоб відповідати зазору. Шліц передає крутний момент, забезпечуючи вільний осьовий рух, усуваючи потребу в обрізанні валів або додаванні прокладок. Конструкція універсальної муфти нашого заводу має шліц з нейлоновим покриттям, який запобігає фреттинг-корозії та забезпечує плавне ковзання навіть після тривалих періодів без руху. Ця функція особливо цінна в сільськогосподарському обладнанні, де часто змінюються агрегати.

Запитання 3: Чи усуває використання універсальної муфти потребу в гнучких кріпленнях або гумових елементах трансмісії?

Відповідь: Хоча універсальна муфта надзвичайно добре справляється зі зміщенням, вона не забезпечує гасіння крутильних коливань, як гумова або поліуретанова муфта. Для застосувань зі значними імпульсами кручення (наприклад, одноциліндрові двигуни або поршневі компресори) ми рекомендуємо поєднувати універсальну муфту з окремим гасником вібрації. Однак для більшості застосувань електродвигуна, насоса або коробки передач металеві голчасті підшипники універсальної муфти добре передають чистий крутний момент без утворення люфту. Наша фабрика пропонує версію універсальної муфти з композитним диском, яка забезпечує обмежену торсійну податливість. Зверніться до нашої команди інженерів для повного аналізу трансмісії.

Запитання 4: Який максимальний рекомендований кут встановлення для універсальної муфти, щоб забезпечити тривалий термін служби підшипника?

Відповідь: щоб досягти розрахункового терміну служби в 10 000 годин роботи, ми рекомендуємо підтримувати безперервний робочий кут нижче 15 градусів для одинарних універсальних муфт і нижче 25 градусів для подвійних карданних типів (CV). Кути встановлення вище цих значень працюватимуть, але можуть пропорційно скоротити термін служби підшипника. Наприклад, робота при 20 градусах в одній універсальній муфті може скоротити термін служби підшипника до 4000 годин. Наша фабрика включає таблицю коефіцієнтів коригування терміну експлуатації з кожною поставкою універсальної муфти. Під час монтажу завжди прагніть до найменшого можливого кута, але не турбуйтеся про досягнення нульового кута – у цьому краса карданного шарніра.

Запитання 5: Як дізнатися, чи моя установка універсальної муфти занадто зміщена навіть для пропускної здатності муфти?

Відповідь: Є три ознаки надмірного зсуву під час встановлення: по-перше, ви не можете повністю насунути універсальну муфту на обидва вали без зусилля; по-друге, коли ви обертаєте вузол вручну, ви відчуваєте чітке вузьке місце один раз за оберт; по-третє, затискні болти, здається, важко утримують вирівнювання. Якщо ви спостерігаєте щось із цього, повторно виміряйте кутове зміщення та зміщення за допомогою лінійки та транспортира. Якщо значення перевищують наші рейтинги в таблиці продуктів, ви повинні змінити розташування обладнання або використовувати універсальну муфту більшої серії. Raydafon Technology Group Co., Limited надає безкоштовну технічну підтримку для діагностики проблем із встановленням за допомогою фото- чи відеоперевірки, гарантуючи, що ви ніколи не вгадаєте свій шлях через вирівнювання.

Висновок: спростіть наступне встановлення за допомогою нашого універсального з’єднання

Встановлення та вирівнювання обладнання більше не потребують багато часу, дорогих чи неприємних зусиль. Як ми детально зазначали, високоякісна універсальна муфта від Raydafon Technology Group Co., Limited безпосередньо вирішує основні проблеми зміщення вала. Усуваючи потребу в точних лазерних інструментах, скорочуючи час встановлення більш ніж вдвічі та забезпечуючи мінімальну осьову та кутову ємність, наша універсальна муфта дає змогу вашій команді технічного обслуговування досягти надійної роботи трансмісії з першої спроби. Якщо ви встановлюєте нову виробничу лінію, модернізуєте зрошувальний насос або підтримуєте парк комбайнів, принципи спрощеного вирівнювання застосовуються універсально.

Готові змінити процес встановлення?Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля безкоштовної консультації щодо розміру. Наша фабрика може доставити стандартні моделі універсальної муфти протягом 24 годин, а також ми пропонуємо спеціальну довжину шліців і антикорозійне покриття для суворих умов. Кожна покупка муфти включає наш короткий посібник із вирівнювання та довічну технічну підтримку. Не дозволяйте складним процедурам узгодження затримувати ваші проекти. Надішліть запит на пропозицію або зразок розробки зараз і відчуйте різницю, яку робить справжнє спрощення.
