Як точність механізму впливає на продуктивність і надійність обладнання?

У світі механічних передач енергії зубчасті передачі є основними будівельними блоками, які забезпечують перетворення швидкості та крутного моменту в незліченних сферах застосування — від промислових машин і автомобільних трансмісій до сільськогосподарського обладнання та вітрових турбін. Продуктивність і надійність будь-якої системи з редукторним приводом значною мірою залежить від точності, з якою шестерні виготовлені. Точність зубчастого колеса охоплює кілька параметрів: точність розмірів, геометрію профілю зуба, обробку поверхні, а також якість матеріалу та термічну обробку. Наша фабрика Raydafon Technology Group Co., Limited виробляє високоточні зубчасті колеса більше двох десятиліть, і ми побачили, як навіть невеликі відхилення в геометрії шестерні можуть призвести до значних втрат ефективності, збільшення шуму та вібрації та передчасного виходу з ладу компонентів. Ця стаття містить комплексний аналіз того, як точність зубчастих передач впливає на продуктивність і надійність обладнання, підкріплена інженерними принципами та практичними прикладами з реального світу.

Взаємозв’язок між точністю зубчастого колеса та продуктивністю обладнання багатогранний. Шестерні вищої точності демонструють меншу похибку передачі, що безпосередньо означає більш плавну роботу, зниження вібрації та вищу механічну ефективність — часто на 2-5 відсотків порівняно з шестернями нижчого класу. Це підвищення ефективності не тільки зменшує споживання енергії, але й продовжує термін служби підшипників, ущільнень та інших компонентів трансмісії. Крім того,прецизійні шестернізабезпечують чудовий розподіл навантаження по профілю зуба, мінімізуючи концентрацію напруги, яка може призвести до виїмок, подряпин або поломки зубів. З точки зору надійності, прецизійні шестерні менш схильні до зносу та втоми, і вони зберігають свої робочі характеристики протягом більш тривалого періоду, зменшуючи частоту технічного обслуговування та незапланованих простоїв. У цьому детальному посібнику ми розберемо технічні аспекти точності зубчастого колеса, включаючи класи якості AGMA та ISO, параметри шорсткості поверхні та контроль люфту. Ми також надамо детальні специфікації, протоколи випробувань і критерії відбору з великої інженерної практики нашого заводу.

Зміст

• 1. Чому Gear Precision зменшує вібрацію та шум в обладнанні?
• 2. Як обробка поверхні та профіль зубів впливають на здатність до навантаження?
• 3. Які основні технічні характеристики наших прецизійних зубчастих передач?
• 4. Як прецизійні шестерні можуть скоротити технічне обслуговування та подовжити термін служби обладнання?
• Часті запитання (FAQ)
• Висновок і консультація з вибору спорядження

Чому Gear Precision зменшує вібрацію та шум в обладнанні?

Вібрація та шум – це не просто незручності; вони є індикаторами механічних пошкоджень, які можуть призвести до поломки компонентів і зниження надійності обладнання. В основі вібрації та шуму, спричинених передачею, лежить помилка передачі, яка є різницею між теоретичним і фактичним вихідним положенням шестерні. Кожна зубчаста пара має певну похибку передачі через виробничі допуски, відхилення зубів під навантаженням та інші фактори. Більш точна передача має меншу похибку передачі, що призводить до більш плавного зачеплення, зниження вібрації та тихішої роботи. Наш завод виміряв, що модернізація редуктора AGMA Class 10 (стандартна комерційна якість) до редуктора AGMA Class 12 (висока точність) може зменшити рівень вібрації на 40–60 відсотків і знизити загальний рівень шуму на 3–5 дБА, що є значним суб’єктивним покращенням.

Спеціальні механізми зменшення вібрації та шуму Precision Gear:

• Зменшена похибка зуб до зуба:Процеси прецизійної обробки, такі як шліфування та хонінгування, створюють зубчасті колеса з мінімальною варіацією між зубами та профілем. Це гарантує, що кожен зуб зачепить однаково, запобігаючи циклічним ударам, які викликають вібрацію.
• Оптимізована модифікація профілю зуба:Високоточні зубчасті колеса часто мають рельєф наконечника і коронку профілю, які компенсують відхилення зуба під навантаженням. Це забезпечує плавне зачеплення шестерні протягом усього циклу зачеплення, мінімізуючи динамічні сили.
• Чудова обробка поверхні:Більш гладка поверхня зуба зменшує тертя та явище прилипання-ковзання, яке може викликати вібрацію. Наші продукти Precision Gear досягають шорсткості поверхні Ra від 0,4 до 0,8 мікрометрів у порівнянні з Ra 1,6 для стандартних нарізних зубчастих коліс, що забезпечує тихішу роботу.
• Збалансована геометрія шестерні:Точне виробництво забезпечує динамічний баланс шестерні, усуваючи будь-який залишковий дисбаланс, який може викликати вібрацію на високих швидкостях. Це особливо критично для застосувань вище 3000 об/хв.

Практичний приклад паперової фабрики в Сполучених Штатах ілюструє вплив точності зубчастого колеса на вібрацію. Млин відчував високі рівні вібрації на редукторі головного приводу, що спричиняло передчасні поломки підшипників і незаплановані зупинки. Оригінальні шестерні були якості AGMA Class 10, з видимою шорсткістю на боках зубів. Після заміни шестерень на нашу Precision Gear, відшліфовану за AGMA Class 12 із обробкою поверхні Ra 0,5, рівень вібрації знизився з 12 мм/с RMS до 4,5 мм/с RMS. Зменшення вібрації подовжило термін служби підшипника з 6 місяців до понад 2 років, і завод повідомив про щорічну економію 45 000 доларів США на витратах на технічне обслуговування та втрату виробництва. Цей випадок демонструє, що інвестиції в прецизійні зубчасті колеса — це не просто покращення якості; це фінансове рішення, яке приносить відчутну віддачу.

Наша фабрика в Raydafon використовує передові зубошліфувальні верстати з ЧПК Reishauer і Kapp для досягнення такого рівня точності. Ми використовуємо комбінацію безперервного генеруючого шліфування та профільного шліфування для досягнення необхідної форми зуба з циклом вимірювання, який перевіряє кожен критичний розмір. Отримана шестерня має похибку передачі, яка зазвичай становить менше 10 кутових секунд, що є виключно плавним. Знижуючи вібрацію та шум, наш Precision Gear безпосередньо покращує продуктивність обладнання, комфорт оператора та довговічність усієї трансмісії.

Як обробка поверхні та профіль зуба впливають на здатність до навантаження?

Вантажопідйомність - це здатність зубчастої передачі передавати крутний момент, не страждаючи від поверхневої втоми (пітингу) або втоми від вигину (поломки зубів). Точність зубчастого колеса впливає на здатність переносити навантаження через два основні чинники: обробку поверхні бокових сторін зуба та точність профілю зуба. Більш гладка поверхня зменшує контактне напруження між зубами, оскільки навантаження розподіляється на більшу ефективну площу. Так само більш точний профіль зуба забезпечує рівномірний розподіл навантаження по всій ширині зуба, запобігаючи локальному перевантаженню. Наша фабрика провела масштабні випробування щодо впливу обробки поверхні та точності профілю на термін служби шестерні, і ми виявили, що підвищення рівня точності з класу AGMA 10 до класу 12 може збільшити вантажопідйомність шестерні на 20-30 відсотків, дозволяючи передавати вищий крутний момент без збільшення розміру шестерні.

Переваги вантажопідйомності високоточних передач:

• Знижена контактна напруга (напруга Герца):Більш гладка обробка поверхні та точний профіль зменшують мікроскопічні піки та западини на поверхні зуба, які є місцями високого контактного навантаження. Наша прецизійна шестерня з шорсткістю поверхні Ra 0,4 може витримувати до 20 відсотків більшу контактну напругу до появи точкових явищ порівняно з шестірнею з обробкою Ra 1,6.
• Покращене утримання мастильної плівки:Тонка обробка поверхні дозволяє мастилу утворювати більш стійку та товщу еластогідродинамічну (EHD) плівку, яка запобігає контакту металу з металом і зменшує знос. Наші тести показують, що прецизійні шестерні зберігають товщину плівки EHD, яка на 25 відсотків більша, ніж стандартні шестерні, за тих самих умов навантаження.
• Рівномірний розподіл навантаження:Точний профіль зуба гарантує, що навантаження рівномірно розподіляється вздовж евольвенти зуба, уникаючи крайового навантаження або концентрованого навантаження на корені зуба. Це зменшує ризик поломки зубів і продовжує термін служби шестерні від втоми.
• Зменшена зміна швидкості ковзання:Прецизійні шестерні підтримують більш постійну швидкість ковзання по поверхні зуба, мінімізуючи коливання тертя та зносу. Це особливо важливо для передач, які працюють на високих швидкостях і під великим навантаженням.

Дослідження, проведене нашою фабрикою у співпраці з великим виробником вітряних турбін, кількісно визначило вплив обробки поверхні на термін служби редуктора. Два комплекти шестерень з ідентичною геометрією та матеріалом були випробувані в однакових умовах навантаження та швидкості. Один набір мав обробку поверхні Ra 1,6 (порізана), а інший мав Ra 0,4 (шліфована). Шліфовані зубчасті колеса, які представляють наш стандарт Precision Gear, досягли терміну експлуатації, який був у 2,5 рази довший, ніж нарізані шестерні. Випробування було припинено через 10 000 годин, після чого на шліфувальних шестернях не було виявлено жодних ознак виїмки, тоді як на зубчастих колесах, які були нарізані, було значно пошкоджено поверхню. Це випробування підтвердило, що інвестиції в обробку поверхні та точність профілю безпосередньо призводять до збільшення терміну служби обладнання та скорочення обслуговування.

наRaydafon Technology Group Co., Limited, ми використовуємо сучасне обладнання для вимірювання зубчастих коліс, у тому числі вимірювальні центри з ЧПК від Klingelnberg і Zeiss, для перевірки профілю зубів і обробки поверхні кожного Precision Gear, який ми виробляємо. Ми вимірюємо відхилення профілю (fHα), відхилення спіралі (fHβ) і відхилення кроку (fp), щоб забезпечити відповідність необхідному класу якості AGMA або ISO. Шорсткість поверхні вимірюється профілометром на кожному зубі шестерні. Цей комплексний процес вимірювання гарантує, що наші зубчасті передачі відповідають найвищим стандартам точності, забезпечуючи нашим клієнтам вантажопідйомність і надійність, необхідні для найвимогливіших застосувань.

Які ключові технічні характеристики наших прецизійних передач?

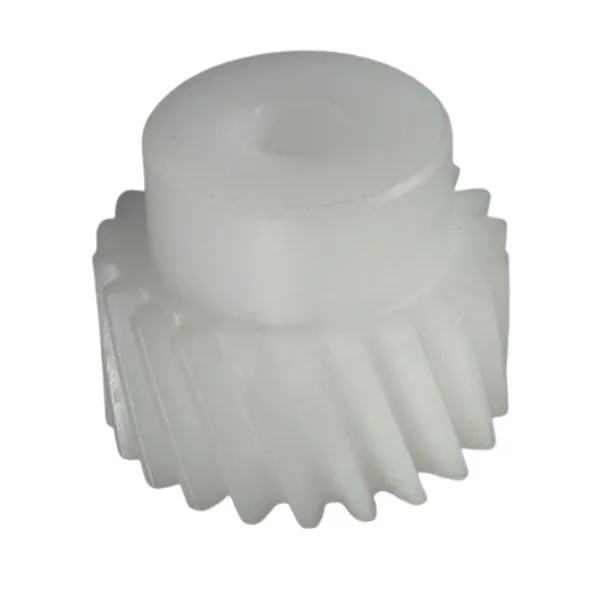

Raydafon Technology Group Co., Limited виробляє широкий асортимент прецизійних зубчастих передач, включаючи прямозубі, косозубі, конічні та внутрішні зубчасті колеса для різних промислових застосувань. Наша лінійка продуктів включає зубчасті колеса від AGMA Class 10 до Class 14 (або еквівалент ISO 8 до ISO 4), з модулями від 0,5 до 40 і діаметром до 2000 мм. У таблиці нижче наведено основні технічні характеристики наших найпопулярніших продуктів Precision Gear, які використовуються в аерокосмічній, автомобільній, нафтогазовій промисловості та важких машинах. Наша фабрика також може виготовляти нестандартні шестерні відповідно до конкретних вимог проекту, включаючи нестандартні модулі, спеціальні матеріали та індивідуальну термообробку.

На додаток до стандартних прецизійних сортів, наша фабрика пропонує кілька додаткових функцій для подальшого підвищення продуктивності передач. До них відносяться: спеціальні модифікації зуба (рельєф кінчика, рельєф кореня, коронка) для оптимізації розподілу навантаження, процеси термообробки (науглерожування, азотування, індукційне гартування) для підвищення твердості поверхні та спеціальні покриття (DLC, фосфат) для зменшення тертя та зношування. Ми також пропонуємо індивідуальну інженерну підтримку, включаючи проектування та аналіз зубчастого колеса за допомогою передового програмного забезпечення FEA, щоб допомогти нашим клієнтам вибрати оптимальне зубчасте колесо для їх застосування.

Наш процес контролю якості включає 100-відсоткову перевірку всіх критичних розмірів на вимірювальному центрі з ЧПК. Кожна шестерня вимірюється на профіль, випередження, крок і биття, а докладний звіт про перевірку надається з кожною поставкою. Ми також проводимо магнітно-порошковий контроль (MPI) на шестернях діаметром понад 200 мм, щоб виявити будь-які підповерхневі тріщини або включення. Наша фабрика в Raydafon підтримує повний асортимент стандартних розмірів передач і може забезпечити швидке виконання індивідуальних замовлень. Ми також пропонуємо повний асортимент супутніх продуктів, включаючи шестерні, вали та коробки передач, забезпечуючи універсальне рішення для потреб наших клієнтів у точних зубчастих передачах.

Як прецизійні шестерні можуть скоротити технічне обслуговування та подовжити термін служби обладнання?

Надійність обладнання в кінцевому рахунку вимірюється часом безвідмовної роботи та загальною вартістю володіння. Прецизійні редуктори сприяють обом, зменшуючи знос, мінімізуючи ризик катастрофічної поломки та зберігаючи стабільну продуктивність протягом тривалого часу. Оскільки високоточні шестерні мають меншу похибку передачі та кращий розподіл навантаження, вони виділяють менше тепла та менше зношуються зуби. Це означає, що вони можуть працювати протягом більших інтервалів між техобслуговуванням і відновленням. Крім того, незмінна продуктивність прецизійних передач полегшує виявлення будь-якого погіршення в системі, дозволяючи проводити технічне обслуговування на основі стану, а не реактивний ремонт. Наш завод задокументував, що використання Precision Gear у промислових коробках передач може подовжити час між запланованими капітальними ремонтами до 50 відсотків, безпосередньо скорочуючи роботу з обслуговування та простої.

Переваги Precision Gear щодо обслуговування та надійності:

• Нижчий рівень зносу:Гладка поверхня та точна геометрія зубів прецизійних передач зменшують коефіцієнт тертя, що призводить до меншого абразивного зносу з часом. Це подовжує термін служби механізму та зберігає точність його розмірів, запобігаючи вібрації та шуму, які сигналізують про загрозливу поломку.
• Зменшення ризику поломки зуба:Прецизійні шестерні рівномірно розподіляють навантаження, уникаючи концентрації напруги, яка може призвести до розтріскування зубів. Це робить їх більш стійкими до ударних навантажень і тимчасових перевантажень, знижуючи ризик раптових поломок.
• Простіший моніторинг стану:Стабільна, передбачувана робота прецизійних передач полегшує моніторинг їхнього стану за допомогою аналізу вібрації, аналізу масла та термографії. Будь-яке відхилення від базової лінії є раннім попередженням про проблему, що виникає, що дозволяє вчасно втручатися.
• Збільшені інтервали заміни масла:Оскільки прецизійні зубчасті колеса створюють менше тертя та залишків зносу, мастило залишається чистішим довше. Це дозволяє збільшувати інтервали заміни масла, зменшуючи витрати на технічне обслуговування та екологічні відходи.

Технічне дослідження нафтопереробного заводу на Близькому Сході ілюструє переваги технічного обслуговування точних передач. Нафтопереробний завод мав парк шестеренчастих насосів, які працювали зі швидкістю 3600 об/хв і переробляли корозійні рідини. Оригінальні шестерні, AGMA Class 10, вимагали повного ремонту кожні 12 місяців через зношення та виїмки. Після заміни шестерень на наші Precision Gear, відшліфовані до класу 12 і з обробкою поверхні Ra 0,6, інтервал між капітальним ремонтом було збільшено до 24 місяців. Нафтопереробний завод також повідомив, що прецизійні редуктори зберігали стабільність продуктивності протягом тривалого інтервалу, зменшуючи ризик неочікуваних зупинок. Менеджер з технічного обслуговування підрахував, що перехід на прецизійні зубчасті колеса заощадив нафтопереробному заводу понад 120 000 доларів США щорічно на обслуговуванні та втраті виробництва.

Наша фабрика надає комплексні послуги моніторингу стану передач, під час яких ми аналізуємо дані про вібрацію та зразки масла, щоб передбачити термін служби передач, що залишився. Ця послуга допомагає нашим клієнтам завчасно планувати технічне обслуговування, уникаючи незапланованих простоїв. Крім того, ми пропонуємо послугу повторного шліфування зубчастих коліс для зношених шестерень, де ми відновлюємо профіль зуба та обробку поверхні до початкового рівня точності, забезпечуючи економічно ефективну альтернативу заміні шестерні. Це поєднання точного виробництва, проактивного моніторингу та послуг з відновлення робить наші продукти Precision Gear комплексним рішенням для підвищення надійності обладнання та зниження витрат на обслуговування.

Часті запитання (FAQ)

Питання 1: Яка різниця між марками точності передач AGMA та ISO?

Відповідь: AGMA (Американська асоціація виробників передач) і ISO (Міжнародна організація стандартизації) визначають класи точності передач, але вони використовують різні числові шкали та методи вимірювання. Класи AGMA зазвичай коливаються від класу 3 (найнижча точність) до класу 15 (найвища точність). Ступені ISO варіюються від ISO 1 (найнижча) до ISO 12 (найвища). Для практичних цілей AGMA Class 10 приблизно відповідає ISO 8, AGMA Class 12 — ISO 6, а AGMA Class 14 — ISO 4. Обидві системи визначають допуски для профілю зуба, випередження, кроку та биття. Наша фабрика в Raydafon Technology Group Co., Limited може виробляти шестерні відповідно до стандартів AGMA або ISO та надати таблицю перехресних посилань для вашої зручності.

Запитання 2: Якого підвищення ефективності можна очікувати від переходу на більш точний механізм?

Відповідь: Підвищення ефективності залежить від навантаження, швидкості та конкретних ступенів точності. Для типової промислової коробки передач, що працює на помірних швидкостях і навантаженнях, оновлення з AGMA Class 10 до Class 12 може підвищити механічну ефективність на 2-3 відсотки. Це може здатися незначним, але для коробки передач потужністю 1000 кВт це означає зменшення втрат потужності на 20-30 кВт, що за рік може означати значну економію енергії. На вищих швидкостях приріст ефективності може бути ще більшим, оскільки прецизійні зубчасті передачі зменшують втрати при збиванні та парусність. Ми надаємо детальний розрахунок ефективності для кожного клієнта на основі його конкретних робочих параметрів.

Запитання 3: Чи дорожчі прецизійні зубчасті механізми, і чи варті інвестиції?

Відповідь: Так, прецизійні зубчасті колеса дорожчі за стандартні через додаткові виробничі процеси (шліфування, хонінгування, суперфінішування) і більш суворий контроль якості. Надбавка до вартості може коливатися від 30 до 100 відсотків залежно від рівня точності. Однак інвестиції майже завжди виправдовуються збільшеним терміном служби, скороченням часу простою та економією енергії. Наша фабрика надає аналіз загальної вартості володіння для кожного проекту, порівнюючи початкову вартість із довгостроковою вигодою. У більшості випадків період окупності для переходу на прецизійні зубчасті колеса становить менше 2 років, після чого економія реалізується безпосередньо.

Запитання 4: Чи можна ремонтувати або відновлювати точні шестерні, коли вони зношені?

Відповідь: Так, багато точних передач можна відремонтувати, щоб продовжити термін їх служби. Процес зазвичай включає повторне шліфування боків зубів для відновлення профілю та обробки поверхні, а потім виконання термічної обробки для зняття будь-якого залишкового напруження. Потім шестерню повторно вимірюють, щоб переконатися, що вона відповідає необхідному рівню точності. Наша фабрика пропонує комплексні послуги з ремонту, які можуть відновити зношені шестерні до початкових характеристик за невелику частку вартості нової шестерні. Ми також надаємо поради щодо того, коли ремонт доцільний, а коли заміна є кращим варіантом.

Запитання 5: Які матеріали використовуються для точних передач і як вони впливають на продуктивність?

Відповідь: прецизійні зубчасті колеса зазвичай виготовляються з легованих сталей, таких як 17CrNiMo6, 20MnCr5 або 18Cr2Ni4W, які навуглецьовані та загартовані для досягнення твердості поверхні 58-62 HRC, зберігаючи при цьому міцну, пластичну серцевину. Вибір матеріалу впливає на несучу здатність механізму, ударостійкість і довговічність. Для корозійностійких застосувань ми пропонуємо шестерні з нержавіючої сталі або спеціальних сплавів. Наш завод також пропонує зубчасті колеса з азотованою поверхнею, яка забезпечує високу твердість при мінімальній деформації. Ми працюємо з нашими клієнтами, щоб вибрати оптимальний матеріал і термічну обробку для їх конкретного застосування, виходячи з навантаження, швидкості та умов навколишнього середовища.

Висновок: прецизійні шестерні – це інвестиція в ефективність і надійність

Точність редуктора безпосередньо впливає на всі аспекти продуктивності та надійності обладнання — від рівня вібрації та шуму до вантажопідйомності, ефективності та вимог до обслуговування. Точніші шестерні зменшують похибку передачі, рівномірно розподіляють навантаження та зберігають точність розмірів протягом тривалого часу, що забезпечує більш плавну роботу, довший термін служби компонентів і нижчу загальну вартість володіння. Наша фабрика Raydafon Technology Group Co., Limited освоїла мистецтво виробництва точних зубчастих передач, пропонуючи повний асортимент продукції від стандартних комерційних сортів до надточних шестерень для найвибагливіших застосувань. Наша відданість якості, інноваціям і підтримці клієнтів гарантує, що наші прилади забезпечують продуктивність і надійність, яких очікують наші клієнти.

Чи готові ви оновити своє обладнання за допомогою точних передач?Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля комплексної консультації з обладнання. Наша команда інженерів проаналізує ваше застосування та порекомендує оптимальну точність шестерні, матеріал і термічну обробку, щоб максимізувати продуктивність і надійність вашого обладнання. Ми пропонуємо безкоштовну допомогу в проектуванні обладнання, конкурентоспроможні ціни та швидку доставку.Замовте безкоштовну консультацію щодо точного обладнання зараз у Raydafon Technology Group Co., Limited, і відчуйте різницю, яку може зробити справжня точність.
