Пластикові конічні шестерні

Raydafon виробляє пластикові конічні шестерні в Нінбо, Китай, формовані з POM і нейлону для прямокутових приводів. Стандартні співвідношення 1:1, 2:1, 3:1, 4:1 і 5:1; модулі кроку від М0,25 до М1; кількість зубів від 10 до 60; діаметри отворів від 3,0 до 10,0 мм; зовнішні діаметри від 8,7 до 60,4 мм; робоча температура від −40 °C до +80 °C. Номери деталей включають GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* і GB1M512BS*. Суфікс BS вказує на латунну вставку та установчий гвинт. Важливо: GB1M512* і GB1M512BS* підходять лише для 60-зубчастої конічної шестерні та несумісні з іншими шестернями. Формована геометрія зубів забезпечує тиху, щільну сітку; полімер самозмащувальний і хімічно стійкий. Спеціальний модуль, кількість зубів, отвір, втулка та клас матеріалу, доступні для креслення; пропозиція протягом 24 годин.

Пластикові конічні шестерні — спеціально формовані POM і нейлон, від M0,25 до M1

Прямокутні ведучі шестерні для невеликих точних механізмів: сімейство повних передаточних значень від 1:1 до 5:1 із 10–60 зубами, відлиті з POM або нейлону, з додатковою латунною вставкою та установчим гвинтом. Досить тихий для кавомашин і принтерів, досить легкий для пристроїв, що живляться від батарейок, і його можна малювати в будь-якій точці світу.

  • 1:1 – 5:1Стандартні співвідношення
  • М0,25 – М1Модуль Pitch (мод)
  • 10 – 60Є підрахунок зубів
  • від −40 до +80 °CРобоча температура

Пластикові конічні шестерні для приводів під прямим кутом — литий POM і нейлон

Пластикова конічна шестерня повертає привід на 90 градусів за допомогою формованих полімерних зубів замість різаних металевих. Ця єдина зміна усуває потребу в змащуванні, зменшує вагу пари та робить сітку помітно тихішою — тому така система з’являється в кавових машинах, принтерах, двигунах штор, роботах-пилососах і невеликих автомобілях з дистанційним керуванням. Raydafon виробляє це сімейство як виробник і постачальник на власному заводі в Нінбо, Китай, тому між вами та формовочною машиною немає торгової націнки.

Налаштування охоплює параметри, які зазвичай вирішують, чи підходить зубчаста передача: модуль, кількість зубів, діаметр отвору, розміри втулки та втулки, передаточне число та сам полімер. Надішліть креслення, зразок механізму або навіть фотографію з розмірами, і ми підтвердимо найближчу стандартну деталь або запропонуємо новий інструмент. Пов’язані продукти з однієї майстерні включають ширшіпластикова передачадіапазон, впластикова гвинтова передачасімейство для приводів з паралельним валом і металконічна передачалінія, де крутний момент перевищує те, що може нести полімер.

Технічні характеристики пластикової конічної шестерні

  • Посилання на стандартні розміриΦ12 мм (також доступний у розмірах, указаних у таблиці нижче)
  • Модуль Pitch (мод)M0,25, з 0,5 і 1,0 у стандартному діапазоні деталей
  • Тип матеріалуПластик — POM, нейлон (PA) або за бажанням замовника
  • Коефіцієнти1:1, 2:1, 3:1, 4:1, 5:1
  • Робоча температуравід −40 °C до +80 °C
  • Додаткові функціїЛатунна вставка, установчий гвинт, спеціальний отвір і втулка
  • НалаштуванняМодуль, кількість зубів, отвір, довжина втулки, ширина зуба, сорт матеріалу

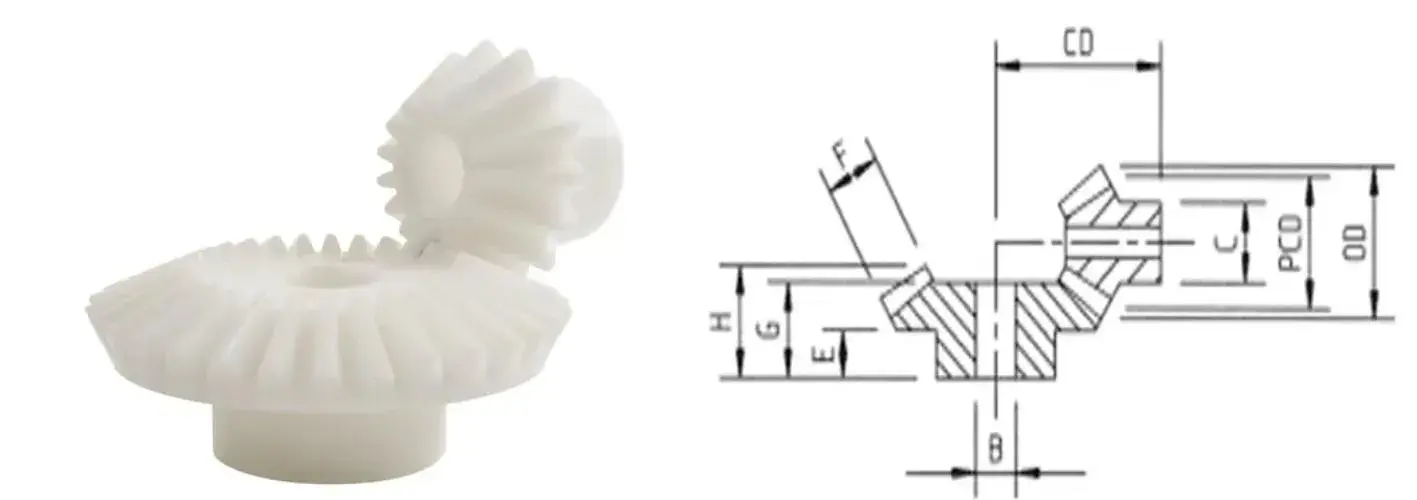

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Еталонна геометрія для сімейства пластикових конічних передач — наведені нижче літери розмірів відповідають цьому кресленню.
1:1Рівношвидкісна передача під прямим кутом
2:1Зменшіть вихідну швидкість вдвічі
3:1Зниження третьої швидкості
4:1Зниження чверті швидкості
5:1Зниження п'ятої швидкості

Важлива примітка щодо відповідності:Співвідношення поєднаних пар необхідно використовувати разом. Конічні шестерні з прямим зубом у співвідношенні 1:1 є взаємозамінними в межах свого співвідношення, аледеталі зі співвідношенням 5:1, номер деталі яких закінчується на * (GB1M512* і GB1M512BS*), підходять лише для 60-зубчастої конічної шестерні — їхня геометрія не сумісна з жодною іншою передачею.Перед замовленням підтвердьте відповідний номер деталі.

Розміри, кількість зубів і співвідношення

Всі розміри в мм. Використовуйте літери B, CD, C, E, F, G і H разом із еталонним кресленням вище, щоб перевірити відповідність вашому власному макету.

Прокрутіть таблицю вбік, щоб прочитати кожен стовпець. Права колонка показує версію латунної вставки та встановленого гвинта для кожної частини.

Номер частини крок
(мод)
№
зуби
Всі розміри в мм Латунна вставка
& установчий гвинт
Зовнішній діаметр. Діаметр кроку діаметр отвору Б CD Діам. C Довжина бобина E Ширина зуба F Довжина G Довжина H
Співвідношення 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Співвідношення 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Співвідношення 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Співвідношення 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Співвідношення 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Читання таблиці:частини з суфіксом BS мають латунну вставку та установчий гвинт для надійної фіксації валу. Літери B, CD, C, E, F, G і H слідують за опорним кресленням у розділі специфікацій вище. Прочерк у стовпчику довжини означає, що розміри не застосовуються до цієї частини. Не знаєте, яка пара підходить для вашого макета? Надішліть креслення або розміри валу, і ми підберемо.

Деталі продукту

Фотографії наших литих пластикових конічних шестерень — форма зуба, втулка та опція з латунною вставкою.

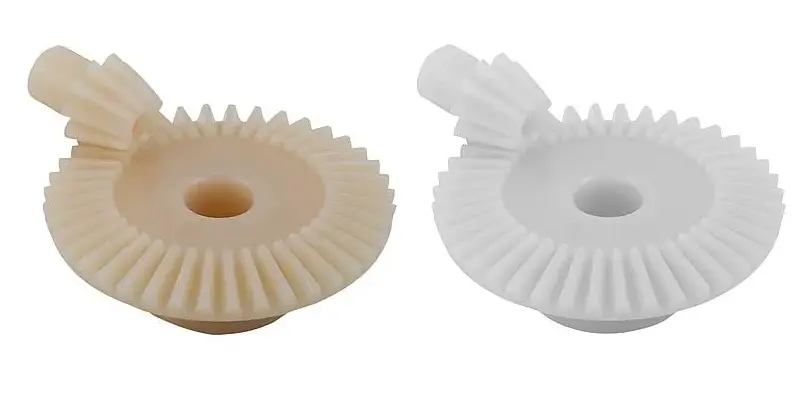

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Конічні шестерні з литого пластику — форма зубів і деталі втулки у всьому діапазоні передавальних відносин.

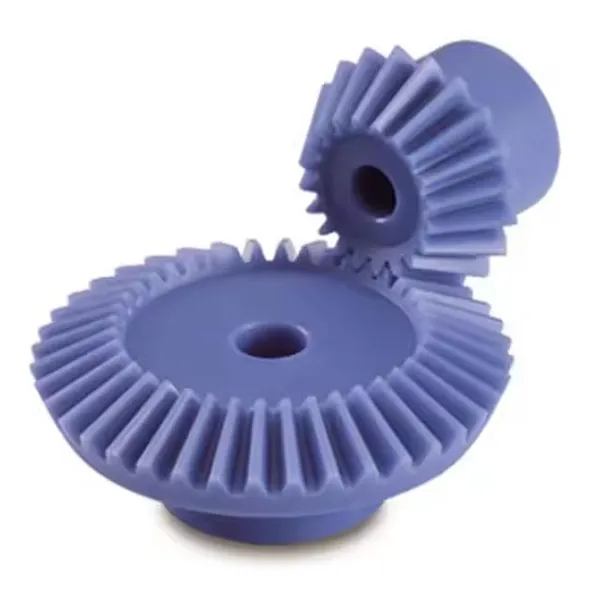

Plastic bevel gear pair in POM moulded for a right-angle drive
Конічна зубчаста пара POM для прямокутового приводу.
Plastic bevel gear set assembled and checked before packing
З’єднані комплекти передач перевіряються на наявність сітки та люфту перед упаковкою.

Ключові переваги

  • Чисті, зносостійкі полімериPOM і нейлон стійкі до вологи та широкого спектру хімічних речовин, тому механізм продовжує працювати у вологих, змивних або помірно корозійних середовищах, де металеві механізми з покриттям можуть з часом піддатися корозії. Немає фарбування, покриття та масляної плівки, яку потрібно підтримувати.
  • Точно сформовані зубиФорма зуба походить від порожнини форми, а не від фрези, тому зчеплення залишається щільним і послідовним у всій партії. Результатом є постійне, тихе обертання — властивість, яка має найбільше значення для чутливих до шуму пристроїв, таких як кавоварки та принтери.
  • Частка ваги металуНизька маса зменшує навантаження на вали та підшипники, зменшує інерцію двигуна та подовжує термін служби батареї в портативних виробах і виробах, що живляться від батареї.
  • Прямий кутовий привід у компактному корпусіГеометрія скосу передає потужність на 90 градусів, не потребуючи окремого корпусу коробки передач, завдяки чому невеликі механізми короткі та прості в складанні.
  • Налаштовано під ваш малюнокМодуль, кількість зубів, діаметр отвору, розміри втулки та втулки, співвідношення та клас полімеру – все це можна виготовити відповідно до вимог. Якщо стандартна деталь у таблиці підходить, ми повідомимо про це та заощадимо ваші витрати на інструменти.
  • Пряма заводська ціна та контрольФормування, перевірка та пакування відбуваються на підприємстві, тому немає проміжної маржі, а якість перевіряється тією ж командою, яка виготовляла деталь.

Додатки

Поєднання легкої ваги, тихої роботи та стійкості до корозії робить пластикові конічні шестерні придатними для малих прямокутових приводів у кількох сімействах продуктів.

Розумні домашні пристрої

Інтелектуальні штори відкриваються та закриваються тихо, не заважаючи кімнаті, тоді як роботи-пилососи використовують той самий кутовий привід для підйому та повороту з низьким споживанням енергії та тривалим терміном служби.

Оргтехніка

Принтери покладаються на постійну форму зубів для плавної подачі паперу та низького робочого шуму, а шредери використовують стійкість до хімічних речовин і зносостійкість, щоб справлятися з безперервним завантаженням паперу без передчасного виходу з ладу.

Іграшки та споживчі товари

Автомобілі з дистанційним керуванням виграють від низької ваги, що подовжує термін служби акумулятора, а полімер стійкий до падінь і ударів. Для дитячих товарів є відповідні марки матеріалів.

Кавоварки та дрібна побутова техніка

Приводи під прямим кутом у закритих приладах працюють без жирового забруднення навколишніх частин, а формована сітка забезпечує низький рівень робочого шуму в домашніх умовах.

Контрольно-вимірювальні прилади та малі приводи

Компактні передачі на 90 градусів у механізмах вимірювання та позиціонування, перевагою яких є низька інерція та немагнітні деталі, що не іржавіють.

Техніка на замовлення

Будь-який невеликий прямокутний привід, для якого в іншому випадку вам знадобилася б металева пара з фасками, окремий корпус і точка змащення. Надішліть креслення та обов'язок, і ми порадимо щодо матеріалу та співвідношення.

Plastic bevel gears used in smart home, office equipment and toy applications
Пластикові конічні шестерні, які використовуються в розумному будинку, офісному обладнанні та споживчих продуктах.

FAQ для покупців

  • Чи можете ви виготовити пластикову конічну шестерню за моїм кресленням або за зразком?так Надішліть креслення з розмірами або зразок шестерні з модулем, кількістю зубів, співвідношенням, отвором і перевагами матеріалу. Ми підтверджуємо, чи підходить існуюча стандартна деталь у таблиці вище, або пропонуємо нову прес-форму та можемо спочатку надати оброблений прототип, якщо ви хочете перевірити геометрію перед інструментом.
  • Який матеріал мені вибрати, POM чи нейлон?POM є звичайним вибором для точних пар із фаскою, тому що він жорсткий, має низький коефіцієнт тертя та має стабільні розміри за умов вологості, що забезпечує передбачуваність міжцентрової відстані та люфту. Нейлон міцніший і краще поглинає удари, але він поглинає вологу і трохи рухається в об’ємі. Повідомте нам про навантаження, швидкість і середовище, і ми порекомендуємо один із них.
  • Чи постачаються шестерні як узгоджена пара?Конічна пара працює належним чином лише з відповідним механізмом, для якого вона розроблена. Деталі, позначені зірочкою (GB1M512* і GB1M512BS*), підходять лише до шестерні з 60 зубами й несумісні з іншими шестернями. Для кожного іншого номера деталі перед замовленням підтвердьте відповідну деталь, і ми перевіримо пару.
  • Що означає суфікс BS у номері деталі?BS вказує на латунну вставку та установчий гвинт, які забезпечують надійну механічну фіксацію валу замість того, щоб покладатися на звичайний формований отвір. Це звичайний вибір, коли шестерня сприймає реверсивне навантаження або де посадка валу не повинна прослизати.
  • Яка робоча температура і чи можете ви постачати високотемпературний матеріал?Стандартний діапазон від -40 °C до +80 °C. Для обладнання, яке нагрівається вище, можна запропонувати такі матеріали, як PEEK або PPS; повідомте нам безперервну робочу температуру, і ми підтвердимо, що потрібно програмі.
  • Які ваші терміни виконання та умови замовлення?Надішліть номер деталі або креслення з необхідною кількістю. У відповідь ми повідомляємо ціну, вимоги до інструментів, якщо такі є, і час виконання — зазвичай протягом 24 годин. Стандартні запчастини відправляються з виробничих запасів; новий інструмент відповідає підтвердженому кресленню.

Супутні продукти та додаткова інформація

Запит на пластикову конічну шестерню

Надішліть номер деталі з таблиці вище або свій власний креслення — модуль, коефіцієнт, кількість зубів, отвір і кількість. Ми підтверджуємо придатність до відповідного обладнання, консультуємо щодо матеріалу та надсилаємо відповідь із зазначенням ціни та часу виконання протягом 24 годин.

Надішліть запит зараз

* Співвідношення потрібно впорядковувати як відповідні пари. Розміри відповідають кресленню в розділі специфікацій; будь ласка, перевірте остаточний креслення на вашу збірку перед замовленням. Версії з латунною вставкою та установчим гвинтом ідентифікуються суфіксом BS.
