Чому захист підшипників важливий у конструкції універсальної муфти?

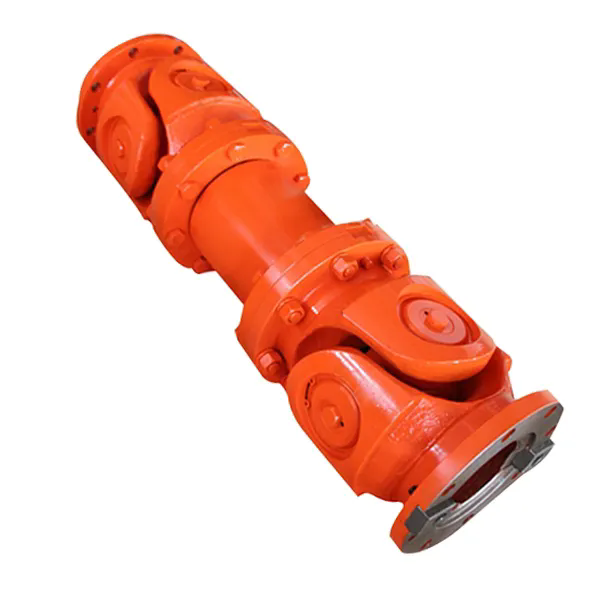

У світі передачі електроенергіїУніверсальна муфтаце механічний міст, який передає крутний момент між обертовими валами, враховуючи кутове зміщення. Однак найдосконаліша універсальна муфта швидко вийде з ладу, якщо її серцевина — голчасті роликові підшипники всередині поперечного вузла — не буде належним чином захищена. Захист підшипників не є другорядною функцією; це основний фактор, що визначає термін служби, надійність і загальну вартість володіння. Без ефективного ущільнення, збереження мастила та запобігання забрудненню універсальна муфта буде страждати від абразивного зносу, корозії та можливого заїдання або поломки. Для таких галузей, як сільське господарство, будівництво та транспортування важких матеріалів, одиничний збій підшипника в універсальній муфті може спричинити години незапланованого простою, пошкодження суміжних компонентів і збільшення бюджету на ремонт. У Raydafon Technology Group Co., Limited, наша інженерна філософія ставить захист підшипника в основу кожної універсальної муфти, яку ми виробляємо. У цій статті пояснюється, чому захист важливий, як його досягають сучасні конструкції та які технічні параметри необхідно оцінити, щоб забезпечити десятиліття надійної роботи.

Але чому саме підшипники універсальної муфти настільки вразливі? Відповідь криється в робочому середовищі. Універсальні муфти зазвичай працюють у забруднених умовах: пил, бруд, сільськогосподарські хімікати, дорожня сіль та екстремальні температури від -30 °C до понад 100 °C поблизу гарячих машин. Поперечні підшипники обертаються на високих швидкостях (часто до 1800 об/хв на карданних валах), витримуючи коливальні рухи та ударні навантаження. Будь-яке потрапляння абразивних частинок у доріжки кочення підшипників призводить до швидкого утворення ямок і збільшення тертя, що генерує тепло, погіршує якість мастила та, зрештою, спричиняє розколювання. Гірше того, волога спричиняє іржу, яка травить загартовані поверхні, перетворюючи високоточну універсальну муфту на шліфувальну кашу. Наша фабрика проаналізувала тисячі польових поломок, і понад 80% випадків передчасної заміни універсальної муфти пов’язані безпосередньо з неналежним захистом підшипників. Таким чином, розуміння стратегій проектування щитових підшипників є важливим для менеджерів з технічного обслуговування, операторів обладнання та спеціалістів із закупівель. У цьому вичерпному посібнику ми розбираємо механізми виходу з ладу підшипників, представляємо наші вдосконалені ущільнювальні та металургійні рішення, а також надаємо практичні дані, які допоможуть вам вибрати універсальну муфту, яка витримує суворі умови реального світу.

Зміст

• 1. Чому незахищені підшипники в універсальній муфті призводять до передчасного виходу з ладу?
• 2. Як наш фабричний інженер багатоступеневе ущільнення для максимального захисту підшипників?
• 3. Які критичні технічні параметри визначають захищену універсальну муфту?
• 4. Як правильне змащування та технічне обслуговування може подовжити термін служби підшипника універсальної муфти?
• Часті запитання (FAQ)
• Висновок

Чому незахищені підшипники в універсальній муфті призводять до передчасного виходу з ладу?

Голчасті роликові підшипники всередині хрестовини універсальної муфти працюють під екстремальним контактним тиском, який часто перевищує 2000 МПа на межі роликів. Цей режим високого стресу не залишає запасу для забруднень. Навіть мікроскопічні частинки кремнезему (типові для сільськогосподарського пилу) з твердістю 7 за шкалою Мооса можуть подряпати доріжки кочення підшипників, які мають твердість 58-62 HRC. Як тільки подряпина з’являється, вона перетворюється на стійку напруги, що призводить до втомного розколювання та остаточного руйнування підшипника. Незахищені підшипники також втрачають критичну мастильну плівку. Мастило служить як для зменшення тертя, так і для захисту від корозії. Коли ущільнення допускають витік мастила, підшипник висихає, відбувається контакт металу з металом і різко зростає тепло. На нашому заводі задокументовано підвищення температури від 70°C до 180°C протягом 20 хвилин в умовах сухої роботи, що спричиняє розширення поперечного вала та заїдання всередині траверси.

Конкретні режими відмови, викликані неналежним захистом підшипників, включають:

• Абразивний знос (три тіла):Частинки бруду потрапляють у чашку підшипника, врізаються в м’які голчасті ролики та поглинають затверділу поперечну цапфу. Це створює характерне тьмяне матове покриття на цапфі, що призводить до збільшення зазору та ударної дії, яка ламає обойму підшипника.
• Корозійна ямка:Попадання води викликає утворення іржі. Частинки іржі твердіші, ніж початкова сталева поверхня, і діють як абразивні агенти. Крім того, корозія зменшує площу ефективного навантаження, викликаючи концентрацію напруги та передчасну втому. Універсальна муфта, що піддається впливу одного вологого сезону без належного захисту ущільнення, може втратити 70% свого динамічного навантаження протягом 200 годин роботи.
• Деградація мастила та коксування:При змішуванні забруднень з мастилом прискорюється окислення, і згущувач руйнується. При високій температурі (наприклад, поблизу вихлопних систем) мастило може карбонізувати, утворюючи тверді відкладення, які блокують обертання голчастого валика. Це призводить до ковзання та плоских плям на роликах.
• Фретинг-корозія:Навіть без повного обертання вібрація в стаціонарній універсальній муфті викликає мікрорух на межі підшипників. Без захисної мастильної плівки фреттингова корозія утворює червоно-коричневий оксидний порошок, який ще більше стирає поверхні.

Польові дані конвеєрної програми для видобутку корисних копалин ілюструють ціну нехтування. Універсальна муфта без удосконаленого захисту підшипників пропрацювала лише 340 годин, перш ніж з’явився помітний люфт. На відміну від цього, наша універсальна муфта захищеної серії Raydafon з потрійними манжетами та антикорозійним покриттям пропрацювала 3200 годин у тих самих умовах, перш ніж досягла межі зносу. Незахищений блок спричинив незаплановані зупинки, роботи по заміні та пошкодження сусіднього вхідного вала коробки передач, на загальну суму 4700 доларів США прямих витрат. Захищена універсальна муфта не тільки дозволила уникнути цих витрат, але й зберегла баланс трансмісії, зменшивши знос інших компонентів, спричинений вібрацією. Для будь-якої операції, де надійність має значення, захист підшипників не є обов’язковим — це інженерна необхідність. Наша фабрика використовує це розуміння на кожному етапі проектування, від геометрії ущільнення до вибору матеріалу.

Крім того, незахищені підшипники створюють ефект каскадної відмови. Коли голки починають відколюватися, металеві фрагменти циркулюють всередині універсальної муфти, забруднюючи мастило та прискорюючи знос чашок протилежних підшипників. За кілька годин вся хрестовина стає сміттям. Вуха хомута також страждають, часто стаючи довгастими через удар ослабленими чашками підшипників, що також вимагає заміни хомута. Таким чином, запобігання початковій події забруднення за допомогою надійного захисту підшипників забезпечує експоненціальну віддачу від інвестицій. Зараз ми розглянемо конкретні технології герметизації, які використовує наш завод для блокування шляхів забруднення.

Як наш фабричний інженер забезпечує багатоступеневе ущільнення для максимального захисту підшипників?

наRaydafon Technology Group Co., Limitedми розглядаємо універсальну муфту як систему, у якій захист підшипників досягається завдяки синергічній комбінації конструкції ущільнення, обробки поверхні та управління мастильними матеріалами. Наша фабрика розробила чотириступеневу архітектуру ущільнення, яка в п’ять разів перевершує звичайні конструкції з одним краєм у випробуваннях на проникнення пилу. Першою лінією захисту є лабіринтовий паз, врізаний у фланець чаші підшипника. Ця борозна створює звивистий шлях, який повинні пройти частинки, значно сповільнюючи їх міграцію. По-друге, основна губа з нітрилового каучуку з підв’язковою пружиною з нержавіючої сталі підтримує постійний контакт із поперечною цапфою. По-третє, вторинна пилозахисна кромка діє як склоочисник, видаляючи налиплий бруд під час обертання. По-четверте, термопластична торцева кришка забезпечує додатковий бар’єр проти змиву під високим тиском або занурення у воду.

Основні інженерні особливості нашої системи захисту підшипників:

• Оптимізація зазору лабіринту:Радіальний зазор у нашому лабіринті становить від 0,15 до 0,25 мм. Занадто широкий дозволяє проникнути частинкам; занадто вузький ризик контакту. Наша фабрика використовує обробку з ЧПК, щоб підтримувати допуски в межах 0,02 мм, забезпечуючи стабільний захист кожної універсальної муфти.
• Подвійне манжетне ущільнення з гідродинамічним накачуванням:Кромка первинного ущільнення розроблена з невеликим кутом спіралі, що створює ефект накачування під час обертання, активно виштовхуючи мастило назовні та забруднення з порожнини підшипника. Ця дія самоочищення збільшує інтервали повторного змащування до 40%.
• Вибір матеріалу ущільнення:Наша стандартна універсальна муфта використовує HNBR (гідрогенізований нітрил-бутадієн-каучук) для ущільнень, який стійкий до озону, УФ-променів і температур від -40°C до 150°C. Для хімічно навантажених середовищ (добрива, гній) ми пропонуємо ущільнення FKM (Viton), які витримують агресивні речовини.
• Вбудований резервуар для мастила:Чашка підшипника містить кільцеву канавку, яка містить додаткові 2,5 кубічних сантиметра мастила. Цей резервуар діє як буфер, гарантуючи, що навіть якщо зовнішня подача мастила тимчасово припиняється, підшипник не висихає.

Щоб підтвердити нашу систему захисту, наша фабрика проводить прискорене тестування на пил відповідно до ISO 20623. Універсальна муфта встановлюється в камеру, заповнену дорожнім пилом Arizona (розподіл частинок за розміром 0–150 мікрон) і обертається зі швидкістю 1000 об/хв під навантаженням. Через 500 годин ми розбираємо та вимірюємо забруднення мастилом за допомогою ферографії. Наша герметична універсальна муфта зазвичай містить менше 0,5% забруднюючих речовин за вагою, тоді як стандартні промислові муфти без багатоступінчастого ущільнення демонструють від 8% до 12% забруднення, що призводить до видимого зносу. Крім того, наша фабрика проводить випробування на промивання під високим тиском (100 бар, вода 80°C), щоб імітувати процедури очищення. Чотириступеневе ущільнення запобігає проникненню води навіть при прямому розбризкуванні, тоді як незахищені муфти пропускають воду протягом 30 секунд, що призводить до негайного іржавіння.

Іншим інноваційним аспектом є включення функції скидання тиску. Коли універсальну муфту змащують через центральний поперечний фітинг, надмірне змащення може призвести до розриву ущільнень. Наша конструкція включає відкалібрований зворотний клапан, який видаляє надлишок мастила під тиском 7 бар, захищаючи ущільнення, забезпечуючи повне заповнення порожнини підшипника. Ця функція зменшує помилки оператора та продовжує термін служби ущільнення. Для сільськогосподарських клієнтів ми також пропонуємо індикатор ущільнення з кольоровим кодуванням: коли зовнішня пилозахисна кромка змінюється з чорного на сірий, це сигналізує про те, що ущільнення зношено та необхідно замінити, що дозволяє проводити профілактичне технічне обслуговування до того, як виникне поломка. Ці технічні деталі демонструють, чому наша універсальна муфта зберігає цілісність підшипників у найважчих умовах. У Raydafon ми розглядаємо захист підшипників не як функцію, а як основу надійності трансмісії.

Які критичні технічні параметри визначають захищену універсальну муфту?

Вибір універсальної муфти виключно на основі номінального крутного моменту недостатній. Щоб забезпечити довготривалий захист підшипників, інженери та спеціалісти із закупівель повинні оцінити набір параметрів, які піддаються кількісному вимірюванню, які безпосередньо впливають на стійкість до забруднення та утримання мастила. Наша фабрика визначила сім ключових показників, кожен з яких слід запитувати у постачальників. У таблиці нижче наведено типові значення для нашої захищеної серії універсальних муфт преміум-класу разом із базовими показниками галузі для порівняння.

Крім таблиці, розгляньте важливість профілю поверхневої твердості поперечної цапфи. Наша фабрика застосовує індукційне загартування для досягнення глибини корпусу від 1,8 мм до 2,2 мм із твердістю 58-62 HRC, зберігаючи міцність сердечника 35 HRC. Ця тверда поверхня захищає від частинок забруднення. Крім того, ми наносимо конверсійне покриття з фосфату марганцю (товщиною від 10 до 15 мікрон) на цапфу перед складанням. Це пористе покриття зберігає тонку масляну плівку, навіть якщо мастило тимчасово витісняється, забезпечуючи аварійне граничне змащування. Без такого покриття будь-яке руйнування мастильної плівки призводить до негайного контакту металу з металом.

Іншим важливим параметром є осьовий люфт між чашкою підшипника та вухом вилки. Надмірний люфт дозволяє обертати чашку, що може порушити ущільнення. Наша універсальна муфта регулює цей зазор від 0,05 мм до 0,15 мм за допомогою прецизійних упорних шайб. Це запобігає тріщенню чашки та підтримує концентричність ущільнення. Для застосувань із високим рівнем вібрації (наприклад, дорожні фрези) ми пропонуємо додаткову пружинну систему утримування чашки, яка підтримує постійне попереднє навантаження на підшипники, ще більше покращуючи ефективність ущільнення. Вибираючи універсальну муфту, завжди вимагайте задокументовані результати випробувань на ефективність ущільнення та стійкість до корозії. Raydafon Technology Group Co., Limited надає повні звіти про випробування для кожної виробничої партії, оскільки ми віримо, що прозорі технічні дані дозволяють приймати обґрунтовані рішення. Зосередившись на цих критичних параметрах, ви можете вибрати універсальну муфту, яка забезпечує надійний захист підшипників протягом тисяч годин роботи.

Як правильне змащування та технічне обслуговування може подовжити термін служби підшипника універсальної муфти?

Навіть найкраща сконструйована система захисту підшипників потребує правильного змащування, щоб повністю розкрити свій потенціал. Ущільнення універсальної муфти призначені для утримання мастила та запобігання забрудненню, але вони не можуть компенсувати неправильний тип мастила, недостатню кількість або надмірні інтервали повторного змащування. Команда польового обслуговування нашого заводу зібрала найкращі методи, які подовжують термін служби універсальної муфти до 300% порівняно з спеціальним обслуговуванням. Наріжним каменем є вибір мастила, яке відповідає умовам експлуатації. Для загального сільськогосподарського використання рекомендується літієве комплексне мастило з консистенцією NLGI №2, присадками EP (екстремального тиску) і температурою краплепадіння вище 260°C. Для вологих умов мастило на основі сульфонату кальцію забезпечує чудову водостійкість. Ніколи не використовуйте мастила на основі вуглеводнів, які можуть набухати ущільнювальний еластомер.

Важливі етапи змащування для максимального захисту підшипників:

• Початкове змащування перед першим використанням:Нові універсальні муфти постачаються з нанесеним на заводі консерваційним мастилом. Перед встановленням промийте рекомендованим робочим мастилом, доки свіже мастило не вийде з усіх чотирьох ущільнень. Це видаляє будь-які забруднення для зберігання та забезпечує повне заповнення порожнини підшипника. Наша фабрика рекомендує використовувати ручний пістолет із важелем при низькому тиску, щоб уникнути пошкодження ущільнення.
• Частота повторного змащування залежно від робочого кута:Для універсальної муфти, що працює при температурі менше 10 градусів, змащуйте кожні 100 годин роботи. Від 10 до 20 градусів, кожні 50 годин. Вище 20 градусів або в запорошених умовах кожні 25 годин. Ці інтервали отримані з аналізу частинок зносу в полі; подовження інтервалів понад ці значення призводить до підвищення рівня забруднення.
• Правильна техніка очищення:Під час змащування повільно обертайте універсальну муфту вручну, щоб вирівняти внутрішні канали мастила хрестовини. Накачуйте мастило, доки не побачите невелику кількість, що виходить з усіх чотирьох ущільнень (зазвичай 10-15 насосів). Не змащуйте занадто багато, оскільки надмірний тиск може перевернути ущільнення. Наша фабрика оснащує кожну універсальну муфту вентиляційним отвором для скидання тиску, щоб зменшити цей ризик, але дисципліна оператора залишається ключовою.
• Сезонне та складське мастило:Перед тривалим зберіганням нанесіть мастило для запобігання іржі та зберігайте універсальну муфту в прямому положенні (0 градусів), щоб запобігти деформації ущільнення. Для машин, які зберігаються на відкритому повітрі, встановіть захисні чоботи на універсальну муфту, якщо така є.

Не менш важлива перевірка. Кожні 250 годин роботи перевіряйте кромки ущільнення на наявність тріщин або затвердіння. Здорова губа ущільнення має бути гнучкою та вільною від видимих ​​уламків. Крім того, переконайтеся, що універсальна муфта не виявляє осьового люфту, намагаючись перемістити хомути відносно один одного. Переміщення більше ніж на 0,5 мм вказує на знос підшипника, і заміну слід запланувати. Наша фабрика пропонує простий інструмент вимірювання зносу, який вимірює зазор між цапфою та чашкою без розбирання. Використання цього інструменту під час звичайного змащування може передбачити несправність підшипника за тижні допереду, дозволяючи планову заміну.

Для парків, які працюють з кількома машинами, наша фабрика рекомендує створити журнал змащення для кожної універсальної муфти. Запишіть дату, години, тип мастила та будь-які спостереження. Ці дані допомагають визначити закономірності, наприклад, через вібрацію певний інструмент може вимагати коротших інтервалів. У Raydafon Technology Group Co., Limited ми також надаємо зручну для мобільних пристроїв службу нагадування про технічне обслуговування для клієнтів, які реєструють серійні номери універсальної муфти. Дотримуючись цих протоколів змащення та перевірки, ви перетворюєте свою універсальну муфту з витратного матеріалу на довгостроковий актив. Вартість мастила та якісного мастила незначна порівняно з витратами на заміну несправної універсальної муфти та ремонт супутніх пошкоджень. Захистіть свої підшипники, захистіть свій бюджет.

Часті запитання (FAQ)

Запитання 1: Яка найпоширеніша причина несправності підшипника в універсальній муфті, і як захист підшипника її усуває?

Відповідь: Найбільш поширеною причиною є потрапляння забруднень, зокрема дрібного пилу та вологи, що призводить до абразивного зносу та корозії. Захист підшипників в універсальній муфті вирішує це за допомогою багатокромкових ущільнень, лабіринтових шляхів і торцевих кришок, які фізично блокують частинки. У Raydafon Technology Group Co., Limited, наша захищена універсальна муфта зменшує проникнення забруднення на 90% порівняно з базовими конструкціями, безпосередньо запобігаючи первинному режиму відмови. Без такого захисту типовий термін служби підшипника в сільськогосподарському пилу становить менше 500 годин; з належним ущільненням наша фабрика досягає понад 3000 годин за ідентичних умов.

Запитання 2: Як я можу визначити, чи захист підшипника моєї універсальної муфти порушено до того, як станеться катастрофічна несправність?

Відповідь: Зверніть увагу на три ознаки раннього попередження: по-перше, видимий витік мастила навколо ущільнень без останнього змащення вказує на знос або пошкодження кромки ущільнення. По-друге, якщо ви протерли хомут універсальної муфти біля чашки підшипника та виявили іржавий або піщинистий залишок, ущільнення дозволило проникнути. По-третє, обертаючи карданну передачу вручну, відчуйте зазубрини чи шліфування. Наша фабрика рекомендує використовувати стетоскоп на чашці підшипника, коли універсальна муфта працює на низькій швидкості; плавне шипіння є нормальним, тоді як клацання або шкрябання вказує на пошкодження підшипника. Негайне повторне змащування та перевірка ущільнення іноді може врятувати пристрій, якщо його помітять на ранній стадії, але часто потрібна заміна.

Запитання 3: Чи є певні умови навколишнього середовища, коли стандартний захист підшипників є недостатнім, і які оновлення пропонує ваша фабрика?

Відповідь: Так, такі умови, як щоденне миття під високим тиском (молочні ферми), занурення в рідину (очищення стічних вод) або вплив кислотних хімічних речовин (заводи з виробництва добрив) переважають стандартні ущільнення. Для таких випадків наша фабрика пропонує універсальну муфту для екстремальних умов експлуатації з ущільненнями з вітрону (FKM), стійкими до хімічних речовин, лабіринтовим екраном із нержавіючої сталі та мастильною порожниною, що очищається, що дозволяє вимивати забруднення. Крім того, ми надаємо аксесуар для кришки багажника, який підходить для всього з’єднання універсальної муфти, створюючи додатковий бар’єр. Ці оновлення підвищують захист ще на 70% в агресивному середовищі. Зверніться до Raydafon Technology Group Co., Limited, щоб визначити, який рівень захисту відповідає вашій програмі.

Запитання 4: Як порівняти вартість захищеної універсальної муфти з довгостроковою економією від скорочення часу простою?

Відповідь: захищена універсальна муфта преміум-класу зазвичай коштує на 30–50% дорожче, ніж базова незахищена одиниця. Однак розрахунок загальної вартості володіння переважно надає перевагу захисту. Наприклад, незахищену універсальну муфту може знадобитися заміна кожні 6 місяців (вартість 150 доларів США плюс 500 доларів США на роботу та час простою). За 3 роки це 3900 доларів США. Захищена універсальна муфта вартістю 225 доларів США може прослужити 3 роки або більше за належного обслуговування, заощаджуючи 3675 доларів США та уникаючи трьох незапланованих зупинок. Клієнти нашої фабрики постійно повідомляють про періоди окупності від 4 до 6 місяців для оновлення до нашої захищеної серії Universal Coupling.

Запитання 5: Чи може модернізація кращих ущільнень на наявній універсальній муфті покращити захист підшипників, чи потрібен новий блок?

Відповідь: Модернізація можлива, але обмежена. Деякі комплекти ущільнювачів післяпродажного обслуговування можуть замінити зношені ущільнення, але чашка підшипника та поперечні поверхні вже можуть мати моделі зносу, які погіршують контакт ущільнення. Для отримання найкращих результатів рекомендується нова універсальна муфта заводського виробництва, оскільки наша фабрика розробляє всю систему захисту підшипників як єдину цілісну одиницю: обробка поверхні, геометрія канавки ущільнення та вирівнювання каналів мастила оптимізовані разом. Однак у випадку незначного зносу наша фабрика пропонує послугу заміни ущільнення, що включає повторне полірування поверхні цапфи. Це може відновити 70% початкового захисту. Для критичних застосувань ми радимо придбати нову універсальну муфту Raydafon з нашою новітньою технологією чотириступеневої герметизації, щоб забезпечити максимальну надійність.

Висновок: віддайте пріоритет захисту підшипників для універсальної надійності зчеплення та економії

Захист підшипників – не розкіш; це основний фактор, що визначає довговічність універсальної муфти, експлуатаційну безпеку та вартість життєвого циклу. Як ми досліджували, незахищені підшипники швидко стають жертвами забруднення, корозії та втрати мастила, що призводить до незапланованих простоїв, пошкодження вторинного обладнання та завищених бюджетів на обслуговування. Навпаки, універсальна муфта, розроблена з багатоступеневим ущільненням, точною обробкою поверхні та належним керуванням змащенням, забезпечує тисячі годин надійної передачі крутного моменту навіть у суворих сільськогосподарських і промислових умовах. У компанії Raydafon Technology Group Co., Limited наша фабрика вбудувала захист підшипників у кожну лінійку продуктів, починаючи від стандартних сільськогосподарських серій і закінчуючи екстремальними гірничодобувними муфтами. Ми підтверджуємо наші проекти задокументованими даними випробувань, польовими прикладами та комплексною гарантією.

Не чекайте поломки підшипника, щоб зупинити виробництво. Оцініть свій поточний запас універсальних муфт і визначте будь-які блоки, у яких відсутні вдосконалені ущільнення або антикорозійне покриття. Перейдіть на нашу захищену серію Universal Coupling і відчуйте різницю в безвідмовній роботі та душевному спокої.Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднізапросити безкоштовний аудит захисту підшипників для вашого обладнання. Наша команда інженерів проаналізує ваші умови експлуатації та порекомендує оптимальну конфігурацію універсальної муфти, включаючи матеріал ущільнення, графік змащення та додаткові аксесуари. Кожне замовлення включає детальний посібник з обслуговування та пряму технічну підтримку.Інвестуйте в захист підшипників зараз — забезпечте надійність своєї трансмісії на довгі роки. Надішліть запит на пропозицію або оцінку зразка в Raydafon Technology Group Co., Limited, вашому партнері з точної передачі електроенергії.
