Нейлонові прямозубі шестерні
  • Нейлонові прямозубі шестерніНейлонові прямозубі шестерні
  • Нейлонові прямозубі шестерніНейлонові прямозубі шестерні
  • Нейлонові прямозубі шестерніНейлонові прямозубі шестерні

Нейлонові прямозубі шестерні

Raydafon виробляє нестандартні нейлонові прямозубі шестерні з PA66, POM, UHMWPE, ABS, PTFE, PPS та PEEK на власній фабриці в Нінбо, Китай. Модулі від M1 до M12 і більше, класи точності від DIN6 до DIN9, виготовлені відповідно до ISO, DIN, ANSI, JIS, BS або за вашим власним кресленням. Посилений волокном PA66 забезпечує приблизно на 60% довший термін служби, ніж стандартний нейлон, а шестерні самозмащуються — немає точок змащування, тихіший хід і незначна вага металу. Прототипи можуть бути оброблені перед використанням інструментів, а потім переміщені до формування для збільшення обсягу. Час виконання зразка становить 20 робочих днів, оптом 25 днів, оплата T/T або L/C, ціни зразка від 2 до 100 доларів США залежно від розміру та матеріалу. Типове використання включає машини з автоматичним керуванням, роботу з напівпровідниками, медичне обладнання, сонячні трекери, верстати та системи паркування. Надішліть свій малюнок або зразок для отримання пропозиції протягом 24 годин.

Нейлонові прямозубі шестерні — формовані та оброблені на замовлення, від M1 до M12

Raydafon виробляє нейлонові прямозубі шестерні з PA, POM, UHMWPE, ABS, PTFE, PPS та PEEK для приводів, які потребують тихої роботи та відсутності змащення. Модулі від M1 до M12 (і далі), точність відповідно до DIN6–DIN9, стандарти ISO, DIN, ANSI, JIS і BS, виготовлені за кресленням або зворотне проектування з вашого зразка.

Модельний ряд
M1 – M12+
Матеріали
PA / POM / PEEK …
Клас точності
DIN6 – DIN9
Час виконання зразка
20 робочих днів
Масовий час виконання
25 днів
Умови оплати
T/T, L/C

Спеціальні нейлонові прямозубі шестерні — виробник і постачальник у Китаї

Raydafon виготовляє нейлонові прямозубі шестерні на замовлення у власній майстерні в Нінбо, Китай, для виробників комплектного обладнання, яким потрібна конкретна кількість зубів, отвір, втулка або матеріал, а не деталь з каталогу. Надішліть креслення з розмірами або зразок спорядження, і ми розріжемо або відформуємо його відповідно до класу полімеру, який відповідає вашому навантаженню, швидкості та умовам. Оскільки ми займаємось як формуванням, так і механічною обробкою, той самий проект може початися з обробленого прототипу та перейти до формованої виробничої деталі після фіксації геометрії, що усуває ризик інструментів із ваших перших зразків.

Типовими покупцями є виробники автоматичних установок для збирання та керування, обладнання для роботи з напівпровідниками, медичних приладів, верстатів, систем паркування та транспортного обладнання, де самозмащувальний механізм усуває точку змащення з графіка технічного обслуговування. Якщо вам потрібне сімейство пластикових передач, а не одна прямозуба шестерня, дивіться повну версіюпластикова передачаасортимент; якщо мито поза полімером, то металомпрямозуба шестернялінія з тієї ж фабрики покриває це.

Технічні характеристики та доступні опції

M1 – M12+Модельний ряд (M4, M5, M8 і більше за запитом)
DIN6 – DIN9Оцінки точності
+60%Зносостійкість із армованим волокном PA66 порівняно зі стандартним нейлоном

Повна специфікація. Прокрутіть таблицю вбік на мобільному пристрої, щоб прочитати кожен рядок.

Пункт Специфікація
Номер моделі M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 тощо.
матеріал PA (нейлон), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Армований волокном PA66 та інші склонаповнені.
Стандартний ISO, DIN, ANSI, JIS, BS і нестандартні / до креслення
Клас точності DIN6, DIN7, DIN8, DIN9
Процес виготовлення Лиття під тиском для об'єму; Оброблені з ЧПУ з полімерної сировини для прототипів, малих партій і розмірів, де використання інструментів невиправдане
Толерантність Підтверджено для кожної функції та кожного процесу на етапі пропозиції; досяжний допуск залежить від модуля, товщини стінки, матеріалу та того, чи деталь формована чи оброблена
Оздоблення поверхні Відформовані, відшліфовані, оброблені парою або піскоструминним способом; оброблені деталі можна завершити до малюнка
Додаткові операції Отвір, шпонковий паз, втулка, установчий отвір під гвинт, металева вставка, протяжка втулки, збірка з валом
Упаковка Пластиковий пакет + коробка або дерев'яний футляр для більшої кількості та важких деталей
Умови оплати T/T, L/C
Термін виготовлення 20 робочих днів для зразків, 25 днів для оптових замовлень
Зразки Діапазон цін зразка 2–100 доларів США в залежності від розміру та матеріалу; зразок експрес-перевезення, оплачений замовником
застосування Машини автоматичного керування, напівпровідникова промисловість, загальнопромислове обладнання, медичне обладнання, обладнання для сонячної енергії, верстати, системи паркування, високошвидкісне залізничне та авіаційне транспортне обладнання тощо

Зверніть увагу:загартування, фрезерування, шліфування, анодування та цинкування є процесами металевих передач і не застосовуються до полімерних передач. Якщо креслення вказує на ці способи обробки, ми позначимо це прапорцем і запропонуємо еквівалент полімеру — склонаповнений сорт, формовану обробку або механічно оброблену пластикову деталь — перед пропозицією.

Вибір правильного полімеру для вашого спорядження

НАЙПОШИРЕНІШИЙ

PA / нейлон 66

Міцний, стійкий до ударів і природним чином самозмащується. Армований волокном PA66 забезпечує приблизно на 60% довший термін служби, ніж стандартний нейлон, що робить його типовим для конвеєрних конвеєрів і приводів приладів. Він поглинає вологу, тому допускає незначне переміщення розмірів у вологому середовищі.

POM

Жорсткіший і стабільніший за розмірами, ніж нейлон, під впливом вологи, з низьким тертям і чудовою оброблюваністю. Кращий вибір, коли міжцентрова відстань і люфт повинні залишатися передбачуваними, і де шестерня оброблена, а не формована.

PEEK / PPS

Високотемпературні, високоміцні конструкційні полімери для високотемпературних або хімічно агресивних робіт — напівпровідникові інструменти, цикли стерилізації та приводи, які бачать розчинники або гарячу воду. Вища вартість матеріалів, тому вказуйте лише там, де цього вимагає обов’язок.

UHMWPE / PTFE / ABS

UHMWPE та PTFE для дуже низького тертя та контакту ковзання; ABS, де вартість і зовнішній вигляд важливіші, ніж вантажопідйомність. Ми порекомендуємо клас після перевірки вашого навантаження, швидкості та навколишнього середовища.

Деталі продукту

Фотографії виробництва нашої нейлонової прямозубої шестерні — готові шестерні, форма зуба та деталі отвору.

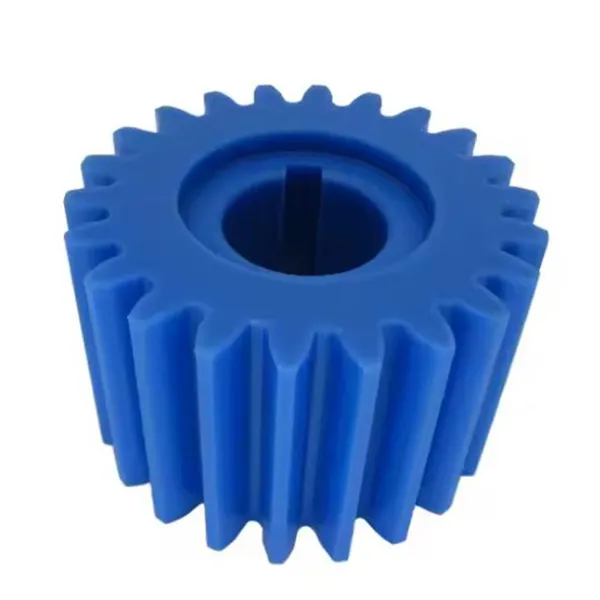

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Нейлонові прямозубі шестерні — форма зуба, деталі втулки та отвору.

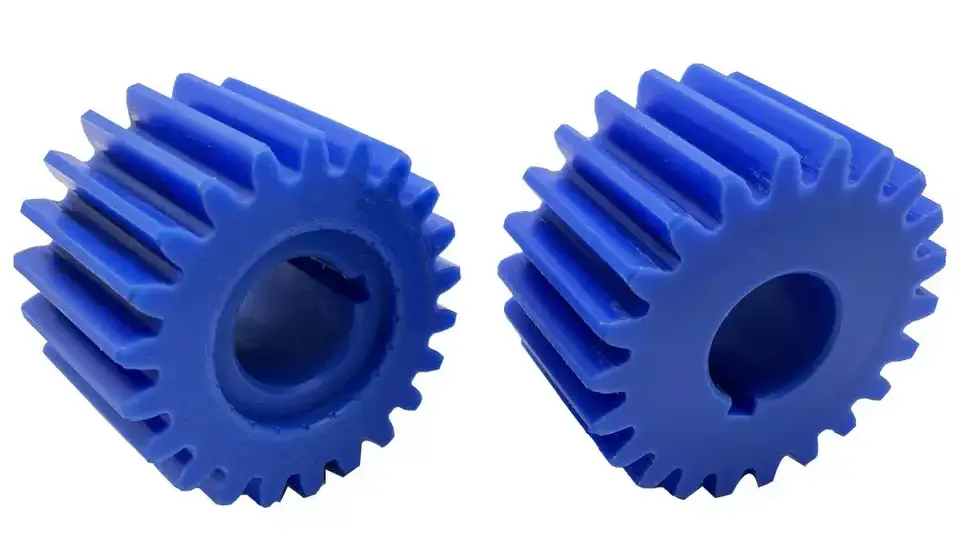

Custom nylon spur gear with precision bore produced to customer drawing
Спеціальна нейлонова зубчаста шестерня, оброблена та закінчена за малюнком.

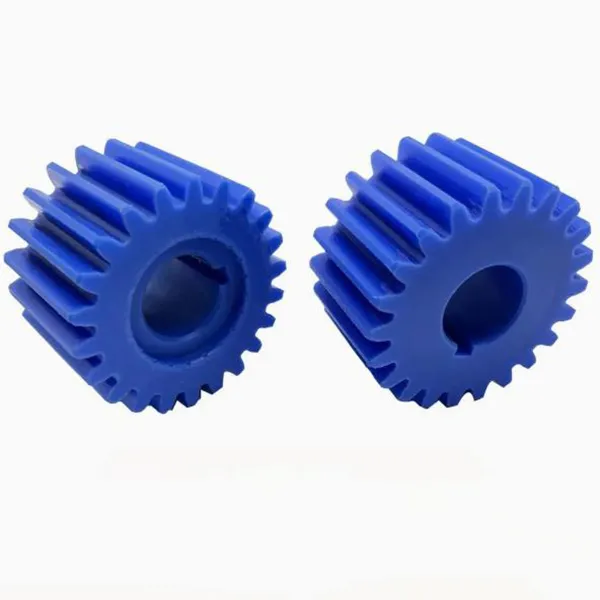

Nylon spur gear set assembled and inspected before packing
Набори передач перевірені та зібрані перед пакуванням.

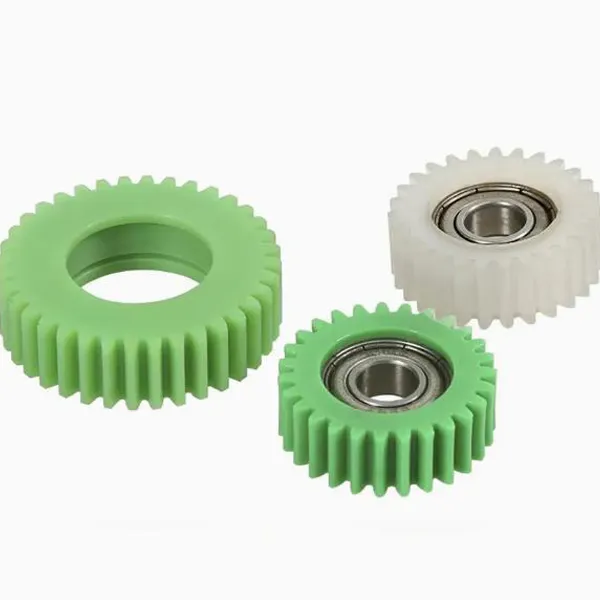

Nylon spur gears in different modules and materials ready for shipment
Для одного замовника виготовляються різні модулі та марки полімерів.

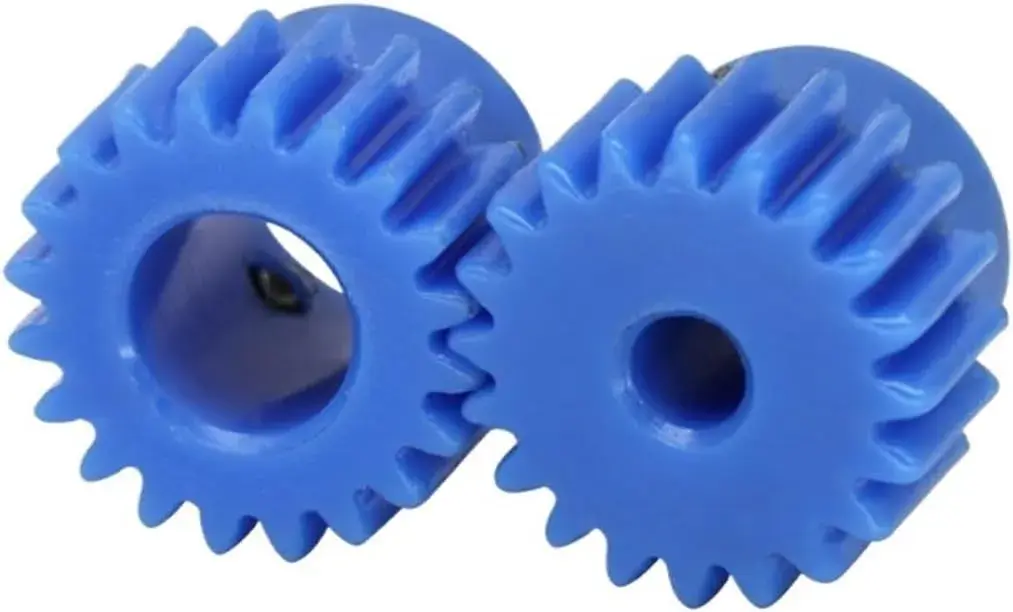

Nylon spur gear dimensional inspection before dispatch
Перевірка розмірів перед відправкою.

Ключові переваги

  • Самозмащувальний, без точки змащенняБез мастильної плівки для обслуговування редуктор усуває масляну камеру, ущільнювачі та періодичне обслуговування. Принтери, диспенсери та офісне обладнання працюють місяцями щоденного використання без затримки чи шуму, які створюють сухі металеві шестерні.
  • Тихий за матеріалом і за геометрієюПолімер гасить вібрацію, а не дзвенить, як сталь, а армовані волокном сорти достатньо добре тримають форму зубів, щоб сітка була тихою по всій партії. Майстерні та офісне обладнання спостерігають явне зниження рівня шуму після переходу з металевих передач.
  • Носіть життя за межі звичайного пластикуПосилений волокном PA66 забезпечує приблизно на 60% довший термін служби, ніж стандартний нейлон, тому шестерня, яка раніше потребувала заміни, може працювати на складальній лінії під час тривалого високочастотного режиму з незначними втратами поверхні зубів.
  • Корозійна та хімічна стійкістьНейлон не іржавіє, витримує вологе, помірно кисле та помірно лужне середовище, а також багато засобів для чищення. Це робить його придатним для мийних ділянок і зовнішнього обладнання, де металочерепиця з гальмованим покриттям може з часом зламатись.
  • Частка ваги металуНизька маса зменшує інерцію рушійних частин, що важливо для портативних пристроїв, дронів, легких приводів і будь-яких механізмів, де кожен грам впливає на термін служби батареї або керування.
  • Прототип для виробництва під одним дахомОброблені прототипи дають змогу перевірити геометрію перед тим, як приступати до інструментів, а потім у тій самій майстерні деталь переміщується до формування для об’єму. Ви зберігаєте одного постачальника, один допуск і один стандарт перевірки.
  • Гнучкі матеріали та стандартиСім сімейств полімерів і п’ять стандартів передач (ISO, DIN, ANSI, JIS, BS) означають, що той самий креслення може бути виготовлений у класі, який дійсно потрібен вашому застосуванню, а не в одному класі, який має постачальник.
  • Пряме заводське ціноутворення за обсягомФормування, механічна обробка, перевірка та пакування — усе це власне, тому між вами та виробництвом немає торгової націнки, а вартість одиниці передбачувано падає зі збільшенням кількості.

Нейлон проти металевих прямозубих шестерень: коли пластик є правильним вибором

Нейлонова прямозуба шестерня не є слабшою заміною сталевої — це інше конструктивне рішення. Пластик виграє там, де навантаження помірне, швидкість достатньо висока, щоб шум мав значення, а мастило дороге або його неможливо підтримувати. Він втрачається там, де крутний момент високий, температура підтримується вище межі полімеру або навантаження передбачає безперервний удар, який може деформувати зуби.

Вибирайте нейлонТихий хід, відсутність мастила, мала вага, стійкість до корозії, помірне навантаження
Виберіть металВисокий крутний момент, підвищена температура, сильний удар, жорсткий допуск на великий модуль
Виберіть обидваЗачеплення пластикової шестерні зі сталевою шестернею — звичайна тиха, стійка до зносу пара

На практиці найміцнішою конструкцією часто є нейлонова шестерня, що стикається зі сталевою або латунною шестірнею: полімер зношується переважно, ніж метал, сітка залишається тихою, а металева частина несе більшу напругу. Повідомте нам матеріал відповідної шестерні, і ми повідомимо про люфт і допуск на міжосьову відстань, оскільки пластик і метал розширюються з різною швидкістю.

Додатки

  • Машини з автоматичним керуваннямСкладання та індексування накопичувачів
  • Напівпровідникова промисловістьМеханізми транспортування та позиціонування
  • Загальнопромислове обладнанняКонвеєри та ступені редукції світла
  • Медичне обладнанняЧисті диски без мастила
  • Обладнання для сонячної енергетикиТрекер і приводна передача
  • ВерстатиМеханізми подачі та регулювання
  • Системи паркуванняПриводи шлагбаумів та воріт
  • Високошвидкісна залізнична та авіаційна технікаВнутрішні та допоміжні механізми

Відгуки клієнтів

ДевідPowerTech Machinery, Австралія — конвеєрне складання деталей трансмісії

Заміна деталей трансмісії на нашій складальній лінії була процесом проб і помилок; попередні шестерні від інших постачальників або були шумними, або швидко зношувалися. Ми розмістили пробне замовлення на ці нейлонові прямозубі шестерні, і різниця була миттєва — у майстерні стало помітно тихіше, а після більш ніж двох місяців інтенсивної роботи поверхні зубів майже не зношуються. Окрім продукту, що вирізнялося, так це процес: на наші важливі запитання було надано детальні відповіді, звіт про перевірку надійшов разом із відправленням, і коли сильний дощ загрожував доставці, вони зв’язалися з перевізником і змінили його, щоб шестерні прибули неушкодженими.

МайклПроект модернізації обладнання

Коли я оновлював своє обладнання, я порівняв багато постачальників обладнання та вибрав Raydafon. Готові шестерні точно відповідали кресленню, з чистим профілем зубів і без спалаху, і після встановлення машина працювала стабільно з помітно меншою вібрацією. У мене були побоювання, чи витримає нейлон, але після більш ніж місяця інтенсивного використання деформації немає взагалі. Навіть на пізні запити відповідали швидко, що й переконало мене залишитися з ними.

ЛізаСтудійне обладнання, дрібні механізми

Мені потрібні були відповідні механізми для невеликого обладнання в моїй студії, і я довго порівнював варіанти в Інтернеті. Я трохи хвилювався, оскільки ціна була нижчою, ніж у деяких брендів, але деталі надійшли з гладкими поверхнями, без задирок і правильної форми зубів, а встановлення пройшло без проблем із підгонкою. Під час використання шум обладнання помітно знизився, і воно безперервно працювало більше десяти днів без зносу чи заклинювання.

FAQ для покупців

  • Чи можете ви зробити нейлонову прямозубу шестерню за моїм кресленням або за зразком?так Надішліть креслення з розмірами або зразок шестерні з модулем, кількістю зубів, отвором, шириною торця та маркою матеріалу. Ми підтверджуємо, чи підходить деталь для формування чи механічної обробки, надаємо цитату, якщо це доречно, і можемо виготовити оброблений прототип до того, як буде використано будь-який інструмент.
  • Який матеріал вибрати — PA, POM або PEEK?PA (нейлон 66) є вибором загального призначення, а армований волокном PA66 забезпечує приблизно на 60% довший термін служби, ніж стандартний нейлон. POM підходить для застосувань, де стабільність розмірів і контроль люфту важливіші, ніж стійкість до ударів. PEEK або PPS призначені для експлуатації при підвищених температурах або хімічно агресивних умовах. Повідомте нам навантаження, швидкість і середовище, і ми порекомендуємо один із них.
  • Який допуск можна мати на пластикову шестерню?Це залежить від функції, модуля, товщини стінки, матеріалу, а також від того, чи є деталь формованою чи обробленою — оброблені деталі мають більш жорсткі допуски, ніж формовані. Вкажіть міжосьову відстань і люфт, які вам потрібні для складання, і ми підтвердимо, що можна досягти, перш ніж надавати цінову пропозицію.
  • Чи потребує мастила редуктор?Ні у звичайному режимі; нейлон і POM є самозмащувальними. Для безперервної роботи на високій швидкості або під великим навантаженням невелика кількість сумісного мастила може подовжити термін служби, і ми зазначимо це на етапі пропозиції, якщо це буде корисно для ваших обов’язків.
  • Які ваші зразки, час виконання та умови оплати?Зразки коштують від 2 до 100 доларів США залежно від розміру та матеріалу, при цьому клієнт оплачує експрес-доставку. Час виконання зразка становить 20 робочих днів, а масове виробництво – 25 днів. Умови оплати - T/T або L/C, а упаковка - поліетиленовий пакет плюс коробка або дерев'яний футляр для більшої кількості.
  • Чи можете ви надати відповідну шестерню, а також нейлонову шестерню?так Постачання обох половин сітки з однієї майстерні означає, що люфт, міжцентрова відстань і форма зубів підбираються на етапі проектування, а не коригуються на місці. Надішліть креслення пари або необхідне вам навантаження та співвідношення, і ми надамо цитату для обох частин.

Супутні продукти та додаткова інформація

Надішліть запит на нейлонову зубчасту передачу

Надішліть модуль, кількість зубів, отвір, ширину поверхні, марку матеріалу та кількість — або креслення чи зразок деталі. Ми підтверджуємо формоване або механічне виробництво, допуск і ціну та відповідаємо протягом 24 годин.

Надішліть запит зараз

* Значення терміну служби, допуску та часу виконання стосуються стандартних умов виробництва та підтверджених креслень. Перед замовленням слід узгодити марку матеріалу, допуск на зміну розмірів, пов’язану з вологістю, і матеріал відповідного механізму.
