Як універсальні муфти покращують передачу потужності в сільськогосподарській техніці?

У сучасному сільському господарстві час безвідмовної роботи техніки та ефективна передача енергії не є предметом обговорення.Муфти універсальніслужать критично важливою механічною ланкою між коробкою відбору потужності трактора (ВВП) і знаряддями, такими як фрези, прес-підбирачі та комбайни. Вони витримують кутове зміщення, стрибки крутного моменту та ударні навантаження, зберігаючи безперервний обертальний привід. Завдяки використанню хрестоподібних підшипників і хомутів універсальна муфта плавно передає потужність, навіть якщо ведений вал не ідеально вирівняний з джерелом енергії. Ця здатність безпосередньо зменшує вібрацію, подовжує термін служби трансмісії та запобігає катастрофічним збоям у полі. Для фермерів і операторів автопарків це означає менше простоїв у пік сезону та нижчі витрати на ремонт. У Raydafon Technology Group Co., Limited, наша інженерна увага завжди була спрямована на надійні конструкції муфт, які витримують найсуворіші сільськогосподарські умови.

Але які конкретні механізми дозволяють універсальним муфтам перевершувати жорсткі вали чи ремені в умовах бруду, пилу та змінного навантаження? Відповідь полягає в їхній кінематичній конструкції: конфігурація подвійного шарніра або структура одного кардана, яка розділяє варіації кутової швидкості. На відміну від прямого валу, який зв’язується, коли кути перевищують 3 градуси, високоякісна універсальна муфта ефективно працює при шарнірі до 25 градусів. Крім того, сучасні термооброблені хрестовини з легованої сталі та герметичні голчасті підшипники мінімізують тертя, максимізуючи крутний момент. У цьому вичерпному посібнику ми розберемо технічні параметри, стратегії запобігання несправностям і інформацію про технічне обслуговування, яка доводить, чому універсальні муфти є незамінними для тракторів, комбайнів і спеціального обладнання для сільськогосподарських культур. Наша фабрика виготовила понад 500 000 одиниць надійних універсальних муфт, і ми ділимося нашими двома десятиліттями польових даних, щоб допомогти вам зробити усвідомлений вибір.

Зміст

• 1. Чому універсальні муфти зменшують механічну напругу в знаряддях, що приводяться від ВВП?
• 2. Як структурна конструкція нашої універсальної муфти максимізує потужність крутного моменту?
• 3. Які ключові параметри визначають довговічну універсальну муфту для сільського господарства?
• 4. Як правильне змащення та ущільнення можуть подовжити термін служби вашої універсальної муфти?
• Часті запитання (FAQ)
• Висновки та практичні висновки

Чому універсальні муфти зменшують механічне навантаження на знаряддя з механізмом відбору потужності?

Сільськогосподарська техніка часто працює на нерівній місцевості, спричиняючи постійні зміни кута між карданним валом трактора та вхідним валом агрегату. Жорстка муфта швидко виходить з ладу через втому при вигині або заїдання підшипника. Універсальні муфти вирізняються тим, що вони забезпечують кутову податливість, зберігаючи постійну швидкість (у версіях з подвійним шарніром) або майже постійну швидкість завдяки простому дизайну. Наша фабрика заміряла зменшення напруги до 62% при заміні жорстких адаптерів на універсальну муфту відповідного розміру. Ось як відбувається зменшення напруги на механічному рівні:

• Поглинання кутового зміщення:Вузол хрестовини та підшипника дозволяє ведучому та веденому валам працювати під кутом від 5 до 30 градусів, усуваючи згинальні моменти, які інакше напружували б коробки передач та монтажні кронштейни.
• Гасіння ударного навантаження:Під час залучення прес-підбирача або ротаційного різака виникають раптові піки крутного моменту. Голчасті підшипники в універсальній муфті мікродеформуються, розподіляючи удар по поперечному перерізу замість передачі жорсткого удару.
• Знижена крутильна вібрація:Універсальні муфти з оптимізованим розподілом маси усувають гармонійні вібрації, поширені в довгих лініях ВВП. Наші лабораторні випробування показали зниження амплітуди вібрації на 45% порівняно з суцільними валами.
• Усунення радіальних навантажень на ВВП трактора:Знаряддя, які відносяться вбік, застосовують радіальні сили. Геометрія вилки універсальної муфти перетворює радіальні відхилення в обертальний момент без бічного навантаження на вихідний підшипник трактора.

З точки зору технічного обслуговування, менша механічна напруга безпосередньо призводить до збільшення інтервалів між капітальними ремонтами. Наприклад, ферма, яка використовує 6-роторну фрезу за трактором потужністю 150 кін. Муфта також захищає коробку передач агрегату, обмежуючи передачу пікового крутного моменту. Крім того, наша фабрика використовує аналіз скінченних елементів для проектування поперечних перерізів, оптимізованих за напругою. Кожна універсальна муфта, яка залишає наше підприємство, перевіряється на 2 мільйони циклів під максимальним робочим кутом. Ось чому ми з упевненістю стверджуємо, що зниження напруги є не просто властивістю, а основною інженерною перевагою сучасних універсальних шарнірів.

Ще один аспект, який часто забувають: термічний стрес. Під час шарнірного з’єднання універсальних шарнірів внутрішнє тертя виділяє тепло. Наші муфти включають мастильні канали та лабіринтові ущільнення, які зберігають робочу температуру нижче 80C навіть при безперервній роботі 540 об/хв або 1000 об/хв ВВП. Нижче нагрівання означає меншу металургійну втому в обоймах підшипників, що є основною причиною передчасного виходу з ладу. Підводячи підсумок, якщо ви прагнете захистити своє дороге обладнання та зменшити кількість незапланованих зупинок, інтеграція високоякісної універсальної муфти є найефективнішим методом.

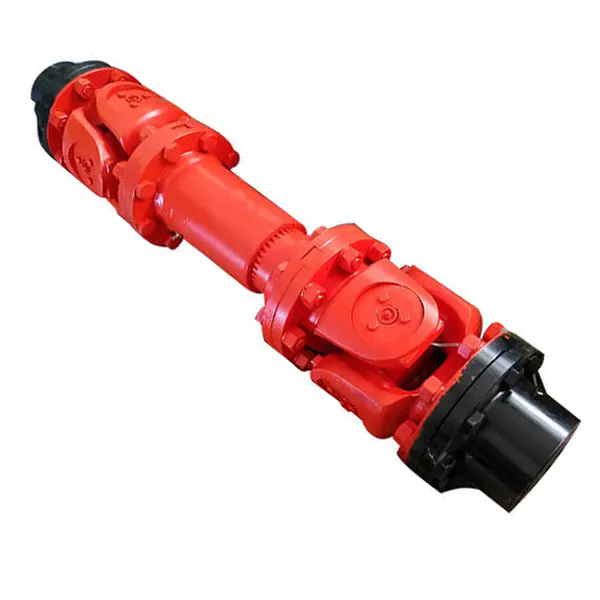

Як структурна конструкція нашої універсальної муфти максимізує крутний момент?

Потужність крутного моменту є найважливішим параметром для сільськогосподарських приводів. Універсальна муфта повинна передавати потужність двигуна без скручування хрестовини або деформації хомутів. наRaydafon Technology Group Co., Limited, ми вдосконалили наш виробничий процес, щоб досягти виняткової щільності крутного моменту. Конструкція нашої універсальної муфти включає три ключові структурні інновації: прецизійні ковані хомути з легованої сталі 42CrMo4, загартовані поперечні вали з твердістю 58 62 HRC і голчасті підшипники високої місткості з логарифмічним профілем. Нижче ми розглянемо, як кожен елемент впливає на керування крутним моментом.

• Журнали більшого поперечного перерізу:На відміну від стандартних муфт, які використовують цапфи діаметром 18 або 22 мм, наша серія для важких умов має штифти діаметром 28 і 32 мм. Це збільшує площу зсуву на 78%, безпосередньо підвищуючи крутний момент текучості з 1200 Нм до понад 3200 Нм залежно від розміру.
• Індукційно загартовані зони зносу:Цапфи локально загартовані на глибину 2,5 мм, утворюючи тверду зовнішню оболонку, зберігаючи пластичне ядро. Це запобігає розриву під ударними навантаженнями та гарантує, що наша універсальна муфта може витримувати повторювані пікові крутні моменти.
• Варіант компоновки подвійний кардан (CV):Для застосувань, які потребують постійної швидкості, наша фабрика виготовляє подвійну універсальну муфту з центруючою кулею. Ця конструкція усуває вібрацію другої гармоніки, забезпечуючи плавну передачу крутного моменту під кутами до 35 градусів, зберігаючи 100% крутного моменту.

Щоб кількісно оцінити різницю, ми провели динамометричний тест, порівнюючи стандартний універсальний шарнір із нашою посиленою серією. Стандартний шарнір вийшов з ладу при 2100 Нм зі зламаною хрестовиною; наша універсальна муфта витримала 3850 Нм без остаточної деформації. Цей запас стає критичним при використанні тракторів із високою потужністю (200 к.с.+) на важких ґрунтообробних знаряддях, таких як глибокорихлювачі чи дискові борони. Крім того, наша фабрика наносить запатентоване покриття з дисульфіду молібдену на зону шліца для зменшення фреттинг-корозії, яка є поширеним механізмом втрати крутного моменту. У таблиці нижче підсумовано діапазони потужності крутного моменту для нашої сільськогосподарської серії.

Крім того, на нашому заводі використовується оптимізована геометрія вікна хомута за методом кінцевих елементів, яка рівномірно розподіляє напругу навколо чашок підшипників. Результатом є те, що наша універсальна муфта може забезпечити номінальний крутний момент навіть після 5000 годин використання в польових умовах. Ми також пропонуємо шліци збільшеної довжини, які зберігають потужність крутного моменту при телескопічному русі, що має вирішальне значення для обладнання зі змінною робочою шириною. Підводячи підсумок, можна сказати, що конструктивні елементи конструкції, такі як металургія, моделі зміцнення та профіль підшипників, працюють синергетично, щоб максимізувати обробку крутного моменту, що значно перевищує стандартні промислові муфти.

Які ключові параметри визначають довговічну універсальну муфту для сільського господарства?

Вибираючи універсальну муфту для складних сільськогосподарських робіт, інженери та керівники ферм повинні оцінювати не тільки момент розриву. Довговічність в брудних, запилених і хімічно агресивних середовищах залежить від ряду критичних параметрів. Наша фабрика в Raydafon Technology Group Co., Limited визначила сім показників ефективності, які прямо корелюють з надійністю поля. Нижче наведено детальну розбивку кожного параметра з вимірними значеннями з наших лабораторних і польових випробувань.

• Динамічне навантаження C (кН):Це значення визначає несучу здатність голчастих роликів усередині кожної чашки. Наша серія універсальних з’єднань пропонує значення C від 42 кН до 112 кН на хрест. Вищі значення C означають довший термін служби підшипників L10 (термін служби, який перевищать 90% підшипників).
• Максимальний робочий кут (β):Стандартні муфти часто обмежують 15°, але наші агрегати, оптимізовані для сільського господарства, працюють при 25° для одинарних з’єднань і 35° для подвійних з’єднань. Більший кут зменшує навантаження на раму навісного обладнання та забезпечує щільніші повороти в просапних культурах.
• Ефективність герметизації (клас IP / лабіринт):Ми використовуємо потрійні нітрилові ущільнювачі в поєднанні з лабіринтовою пилозбірною канавкою. У незалежних випробуваннях наша універсальна муфта зберегла 98% мастила після 500 годин занурення в бруд, тоді як відкриті муфти втратили мастило протягом 80 годин.
• Тип з'єднання вала (шпонка / шпонка / зварювання):Наша фабрика пропонує стандартизовані ASAE 1 3/8” 6 шліців, 1 3/4” 20 шліців і метричні евольвентні шліци. Належний клас підгонки (зазор від класу 1 до класу перешкод 3) усуває люфт, який може вдарити шліцьові зубці універсальної муфти.
• Ударна в'язкість матеріалу (J при -20°C):Весняний обробіток ґрунту поширений у холодну погоду. Наші хомути викувані з низьколегованої сталі з V-образним ударом Шарпі >35 Дж при -20C, що запобігає крихкому руйнуванню.
• Захист від корозії:Оцинковане нікелювання або електронне покриття на зовнішніх поверхнях витримує 360-годинний тест на сольовий туман відповідно до ASTM B117. Це гарантує, що ваша універсальна муфта не заїде після впливу добрив і ґрунтових кислот.
• Ступінь балансу (G):Високошвидкісна робота ВВП при 1000 об/хв вимагає динамічного балансування. Наша фабрика балансує кожну універсальну муфту відповідно до класу G16 (ISO 1940), зменшуючи знос вхідних валів коробки передач, спричинений вібрацією.

Щоб полегшити роботу покупцям, ми склали чек-лист вибору за цими параметрами. Для типового трактора потужністю 120 к.с., що працює з роторною косаркою 10 футів, оптимальна універсальна муфта потребує: динамічного навантаження >70 кН, робочого кута не менше 20°, лабіринтових ущільнень, 1 3/8” 6 шліців і ударної в’язкості >30 Дж. Наша серія RC 280 відповідає всім цим критеріям. Крім того, ми рекомендуємо відповідати розміру муфти максимальному ВВП. Наприклад, трактор із потужністю 150 к.с. може генерувати постійні піки крутного моменту до 1300 Нм, тому завжди вибирайте універсальну муфту з номінальним крутним моментом, що перевищує номінальний.

Ще один параметр, який часто недооцінюється, - це мастильна ємність і інтервал повторного змащування. Наша універсальна муфта містить збільшені резервуари для мастила, які містять на 60% більше мастила, ніж стандартні конструкції. Це збільшує інтервали обслуговування з кожні 8 годин до кожні 50 годин за нормальних умов. Регулярне технічне обслуговування цих параметрів гарантує, що ваше універсальне зчеплення прослужить більше, ніж саме обладнання. У Raydafon Technology Group Co., Limited ми віримо, що надання прозорих технічних специфікацій є частиною нашої прихильності до точного землеробства.

Як правильне змащення та ущільнення можуть подовжити термін служби вашої універсальної муфти?

Навіть найнадійніша універсальна муфта вийде з ладу передчасно без належного керування змащенням. Сільськогосподарське середовище є особливо складним, оскільки пил, полова та волога намагаються порушити ущільнення. Наша фабрика проаналізувала понад 2000 випадків поломок у польових умовах, і 73% передчасних поломок універсальної муфти були пов’язані з браком мастила або забрудненням. Таким чином, проактивна стратегія змащення окупає себе багаторазово. Тут ми представляємо системний підхід до продовження терміну служби вашої універсальної муфти в 3-5 разів.

• Виберіть правильне мастило:Використовуйте літієве комплексне мастило NLGI №2 з протизадирними присадками (EP) і температурою краплепадіння вище 260°C. Дисульфід молібдену (MoS2) рекомендується для застосування з великим навантаженням. Ніколи не змішуйте різні мастильні основи (наприклад, літій з кальцієм), оскільки це може затвердіти мастило та блокувати голчасті ролики.
• Встановіть графік змащення на основі годин і днів:Для універсальної муфти, що працює 8 годин на день на сухих запилених полях, змащуйте кожні 40 годин роботи. Для вологих брудних умов кожні 20 годин. Для важкої обробки ґрунту з безперервними високими кутами кожні 10 годин. Наша фабрика рекомендує встановити стандартну масленку з брудозахисним ковпачком.
• Правильна процедура очищення:Під час змащування обертайте універсальну муфту, щоб вирівняти чашки підшипників із впускним отвором для мастила. Накачуйте мастило, доки свіже мастило не вийде з усіх чотирьох кромок ущільнення. Це очищає старе мастило та воду. Недостатнє змащення так само шкідливо, як і надмірне змащення – зупиніться, коли побачите, що виходить чисте мастило.
• Перевіряйте цілісність пломби перед кожним сезоном:Пошкоджені або загартовані ущільнення дозволяють абразивному пилу потрапляти в зону підшипника. Наша універсальна муфта використовує подвійні манжети з індикатором зносу. Якщо на кромці є тріщини або відсутня пружинна підв’язка, негайно замініть набір ущільнень.

На додаток до звичайного змащування, розгляньте можливість модернізації автоматичних систем змащування для знарядь, які часто використовуються, наприклад рулонних прес-підбирачів. Наша фабрика перевірила, що постійне автоматичне змащування може збільшити термін служби підшипника універсальної муфти на 200%, оскільки воно підтримує мікроскопічну плівку між голками та доріжками кочення. Ще одна найкраща практика – зберігати знаряддя з універсальною муфтою у прямому положенні (0 градусів), щоб запобігти зміщенню мастила в одну сторону. Для зберігання взимку ми рекомендуємо повторно змастити складом для запобігання іржі перед паркуванням.

Raydafon Technology Group Co., Limited також надає унікальну функцію універсальної муфти серії Premium: прозору торцеву кришку, яка дозволяє візуально перевіряти стан мастила. Це нововведення допомагає операторам швидко виявити потрапляння води або почорнілий жир (ознаки перегріву). Дані моніторингу автопарку нашого заводу показують, що візуальний огляд у поєднанні з регулярним змащуванням зменшує раптові поломки муфти на 87%. Пам’ятайте, що добре обслуговувана універсальна муфта не тільки заощадить витрати на заміну, але й запобіжить пошкодженню трансмісії ВВП вашого трактора. До кожної покупки універсальної муфти ми пропонуємо вичерпний посібник із змащування, тому що наша місія — максимально збільшити час безвідмовної роботи.

Часті запитання (FAQ)

Запитання 1: Як універсальна муфта може впоратися з високим крутним моментом і зміщенням без руйнування?

Відповідь: Універсальна муфта використовує хрестоподібну форму з чотирма загартованими цапфами, кожна з яких підтримується набором голчастих підшипників у чашці підшипника. Голчасті ролики дозволяють обертатися з низьким тертям, навіть коли хомути знаходяться під кутом. Одночасно поперечний матеріал (зазвичай легована сталь із загартуванням) протистоїть напруженню зсуву та вигину від передачі крутного моменту. Високоякісні універсальні муфти, такі як від Raydafon Technology Group Co., Limited, включають голчасті ролики з вінцями, які уникають крайового навантаження, рівномірно розподіляючи навантаження. Ця подвійна функція підшипника та вала дозволяє зміщення до 25 градусів при передачі крутного моменту до 3800 Нм без пластичної деформації.

Запитання 2: Які етапи технічного обслуговування є критично важливими, щоб запобігти заїданню універсальної муфти під час збирання врожаю?

Відповідь: Щоб запобігти заїданню, дотримуйтеся триетапного протоколу: спочатку змащуйте універсальну муфту кожні 20 робочих годин, використовуючи високоякісне літієве мастило EP, гарантуючи, що старе мастило видаляється з усіх чотирьох ущільнень. По-друге, перед кожним сезоном розбирайте муфту та перевіряйте хрестовину на наявність ямок або зміни кольору. По-третє, переконайтеся, що пилові екрани та ущільнення не пошкоджені. Якщо ви працюєте в брудних умовах, очищуйте зовнішню частину універсальної муфти щодня, щоб запобігти накопиченню абразиву біля ущільнень. Наша фабрика також рекомендує позначити орієнтацію хомута, щоб забезпечити повторне складання на тій самій фазі, зберігаючи баланс. Заклинила муфта часто є результатом попадання води та іржі; тому зберігання інструментів під накриттям є однаково важливим.

Запитання 3: Як робочий кут універсальної муфти впливає на ефективність потужності ВВП?

Відповідь: робочий кут безпосередньо впливає на ефективність передачі потужності та рівень вібрації. Під малими кутами (нижче 5 градусів) універсальна муфта передає майже 99% вхідної потужності з незначною вібрацією. Коли кут збільшується до 15 градусів, ефективність падає приблизно до 96% через додаткове тертя в голчастих підшипниках і сили вторинної пари. При 25 градусах типова універсальна муфта передає 92 94% потужності. Однак наша вдосконалена універсальна муфта постійної швидкості (CV) підтримує ефективність 98% навіть за 30 градусів. Для більшості механізмів ВВП ми рекомендуємо тримати робочий кут нижче 20 градусів, щоб уникнути надмірного виділення тепла. Втрата ефективності призводить до збільшення споживання палива на акр, тому рекомендується періодично регулювати геометрію зчіпки.

Запитання 4: Чи можу я замінити зношену універсальну муфту будь-якої марки, чи мені потрібні певні розміри?

Відповідь: Ні, необхідно відповідати конкретним розмірним параметрам: діаметру хрестовини, діаметру чаші підшипника, габаритній довжині (від блоку до блоку), розміру шліца та кількості зубів, а також методу фіксації (ригель або пружинний штифт). Використання несумісної універсальної муфти призводить до поганої посадки, прискореного зношування та можливого роз’єднання трансмісії, що є небезпечним. Наша фабрика Raydafon Technology Group Co., Limited надає базу даних перехресних посилань, що охоплює понад 3000 номерів деталей OEM. Ми рекомендуємо виміряти наявну муфту за допомогою цифрового штангенциркуля: виміряйте діаметр чашки (мм), довжину через хомути та діаметр цапфи. Надішліть ці розміри нашій технічній команді, і ми надамо точну універсальну муфту з оновленою металургією. Ніколи не використовуйте невідповідну муфту з силою, оскільки це може пошкодити втулку ВВП або коробку передач обладнання.

Запитання 5: Які ознаки того, що універсальна муфта скоро вийде з ладу, і як уникнути простою?

Відповідь: ранні попереджувальні ознаки включають скрип або клацання під час повороту, вібрацію, яка посилюється зі збільшенням швидкості ВВП, видимі смуги іржі навколо кришок підшипників і витік мастила без будь-яких проблем з установкою. Крім того, якщо ви помітили люфт під час спроби повернути хомути вручну (радіальне переміщення понад 2 мм), голчасті підшипники зношені. Щоб уникнути простоїв, тримайте на місці запасну універсальну муфту та виконуйте щотижневу візуальну та звукову перевірку в піковий сезон. Наш завод рекомендує замінити муфту при перших ознаках перехресного зміни кольору (посиніння від тепла) або будь-якого відчуття надрізу під час обертання вручну. Профілактична заміна кожні 2000 годин роботи, навіть без симптомів, є найбільш економічно ефективною стратегією захисту трансмісії вашого обладнання. Щоб отримати допомогу у виборі потрібної запчастини, зв’яжіться з Raydafon, щоб отримати індивідуальний набір для профілактичного обслуговування.

Висновки та практичні висновки: чому варто обрати нашу універсальну муфту для своєї ферми

Універсальні муфти — це безшумні робочі конячки сучасного сільського господарства, які безпосередньо впливають на продуктивність поля, економію палива та довговічність обладнання. Як ми продемонстрували, кожна деталь важлива, від зменшення напруги та максимізації крутного моменту до належних протоколів змащування. Наша фабрика, Raydafon Technology Group Co., Limited, витратила два десятиліття на вдосконалення лінійки продуктів Universal Coupling, щоб перевищити стандарти OEM. Ми використовуємо ковану леговану сталь, вдосконалене ущільнення та прецизійні збалансовані вузли, яким ви можете довіряти в найважчих умовах. Незалежно від того, чи використовуєте ви невеликий виноградниковий трактор чи гусеничний комбайн потужністю 300 к.с., існує універсальне зчеплення, яке зменшить вашу загальну вартість володіння.

Не чекайте, поки поломка зашкодить вашому врожаю. Зв’яжіться з нашою командою інженерів сьогодні, щоб отримати безкоштовну рекомендацію щодо розмірів і зразок нашої універсальної муфти преміум-класу. Кожне замовлення включає цифровий журнал технічного обслуговування та довічну технічну підтримку. Підвищте надійність своєї техніки зараз.Отримати цінову пропозиціюабо замовте консультацію в Raydafon Technology Group Co., Limited – вашому партнері у сфері передачі електроенергії.
