Планетарний редуктор із шнековим приводом серії PGA для кормозмішувача
  • Планетарний редуктор із шнековим приводом серії PGA для кормозмішувачаПланетарний редуктор із шнековим приводом серії PGA для кормозмішувача
  • Планетарний редуктор із шнековим приводом серії PGA для кормозмішувачаПланетарний редуктор із шнековим приводом серії PGA для кормозмішувача

Планетарний редуктор із шнековим приводом серії PGA для кормозмішувача

Планетарні редуктори шнекового приводу серії PGA створені для кормозмішувачів TMR і дієтичних годівниць, що приводяться в рух від ВВП трактора на 540 об/хв. Постійний крутний момент коливається від 3810 Н·м (PGA-502) до 42 000 Н·м (PGA-4203/4204), із співвідношеннями від 11,1:1 до 662,8:1 і стандартними вхідними шліцями 1"3/8 Z6 або 1"3/4 Z20. Шестерні та вали виготовлені з високоміцної легованої сталі, навуглецьованої газом до твердості поверхні зуба HRC58; у цілісному чавунному корпусі використовується подвійне ущільнення IP65 для пилу, шламу та змиву. Виготовляється компанією Raydafon у власній майстерні ISO 9001 у Нінбо, Китай, для виробників OEM-змішувачів і як заміна для ферм і дилерів. Нестандартні коефіцієнти, вихідні фланці та монтажні поверхні зроблені за кресленням. Надішліть свою модель змішувача або креслення для підтвердження вибору та пропозиції протягом 24 годин.

Планетарний редуктор із шнековим приводом серії PGA для кормозмішувача

540 об. Чавунний корпус, редуктор з цементованої легованої сталі, подвійне ущільнення та захист IP65 для щоденної роботи в пилу, бруду та змивних водах.

  • 3810–42000Постійний крутний момент (Н·м)
  • 11.1:1–662.8:1Доступні коефіцієнти
  • 540 об/хвНомінальна вхідна швидкість
  • IP65Захист від пилу та води

Планетарний редуктор із шнековим приводом серії PGA для кормозмішувачів і вагонів TMR

Серія PGA — це блок приводу шнека, який розташований між ВВП трактора та змішувальним гвинтом кормозмішувача. Подача 540 обертів на хвилину від трактора зменшується через планетарний ступінь до низького обертання з високим крутним моментом, який необхідний шнеку для підйому та згортання силосу, сіна та концентрату без зупинки. Оскільки траєкторія навантаження розподіляється між декількома планетарними передачами, привід залишається достатньо компактним для кріплення болтами до передньої або бічної пластини змішувача, але при цьому створює постійний крутний момент від 3810 Н·м на найменшій моделі до 42 000 Н·м на найбільшій.

Raydafon виготовляє серію PGA у власній майстерні в Нінбо, Китай, відповідно до системи якості ISO 9001, і постачає її виробникам кормозмішувачів і дієтичних годівниць як одиницю OEM, а також дилерам як замінну коробку передач. Якщо ваша машина оснащена приводом від ВВП, поєднайте її з aВал відбору потужності для кормозмішувачів; якщо ваш міксер використовує конічний каскад замість планетарного, порівняйтередуктор кормозмішувачадіапазон на тому ж сайті.

Що таке планетарний редуктор шнекового приводу і як він працює?

Планетарний редуктор із приводом шнека — це коаксіальний редуктор, у якому сонячна шестерня приводить у рух кілька планетарних шестерень, які обертаються всередині зубчастого вінця, перебуваючи на водилі планетарного колеса. Таким чином, крутний момент передається через кілька контактів зубів одночасно, а не через одну пару зубів, тому планетарний блок може витримувати велике навантаження міксера в короткому круглому корпусі та чому він протистоїть ударам, які виникають, коли повний шнек запускається в замороженому або ущільненому кормі.

У кормозмішувачі послідовність проста: ВВП трактора при 540 об/хв, планетарне зниження приблизно до 5–50 об/хв на валу шнека та збільшення крутного моменту, що дозволяє відносно невеликому трактору обертати великий змішувальний гвинт. Ось чому серію PGA обирають ферми, які використовують невеликі трактори — коробка передач, а не трактор, забезпечує додаткову обертальну силу. Той самий принцип застосовується до силосних і біогазових установок, де безперервне обертання на низькій швидкості має більше значення, ніж максимальна швидкість.

Технічні характеристики та модельний ряд

Усі моделі розраховані на вхідну швидкість 540 об/хв. Прокрутіть таблицю вбік, щоб переглянути кожен стовпець.

Модель Постійний крутний момент (Н·м) Максимальний крутний момент (Н·м) Співвідношення i Вхідний вал
Одноступінчасті і двоступінчасті моделі
PGA-502 3,810 7620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8500 17 000 16.8–30.6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13.4–47.5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13.4–47.5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12.1–62.1 1"3/4 Z20
PGA-2502 23 780 48 000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30 760 61 520 25.7–84.4 1"3/4 Z20
PGA-4203 42 000 142 000 27.8–91.4 1"3/4 Z20
Високопропорційні моделі для великих вертикальних змішувачів і дозаторів біогазу
PGA-1603 15 700 31 400 24.4–116.9 1"3/4 Z20
PGA-1703 15 700 31 400 24.4–116.9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23 780 48 000 35.7–142.2 1"3/4 Z20
PGA-3004 30 760 61 520 97.4–612.3 1"3/4 Z20
PGA-4204 42 000 142 000 105.4–662.8 1"3/4 Z20
  • Максимальний крутний момент – це періодичний пік, який приймає коробка передач під час запуску завантаженого шнека; безперервний крутний момент є значенням безперервного змішування.
  • Показані варіанти вхідного вала є стандартними профілями ВВП 1"3/8 Z6 і 1"3/4 Z20. Інші шліци, розміри отворів і розміри вихідного фланця можуть бути виточені за вашим кресленням.
  • Співвідношення за межами діапазону, зазначеного для даного кадру, іноді можна досягти шляхом комбінування етапів — надішліть необхідну вихідну швидкість, і ми підтвердимо.

Як вибрати правильну модель PGA для вашого мікшера

  1. Підберіть раму до потужності трактора та розміру шнека.Малі змішувачі потужністю 40–80 к.с. зазвичай працюють на PGA-502 або PGA-1002/3; вагони TMR середнього класу потужністю 80–150 к.с. зазвичай використовують PGA-1602/3 до PGA-2502; великі вертикальні змішувачі та живильники біогазу переходять на PGA-3004 або PGA-4204.
  2. Перевірте безперервний крутний момент відповідно до ваших обов’язків.Порівняйте необхідний крутний момент шнека змішувача з безперервним показником у таблиці, а не з піковим показником. Пікове значення – це запас для запуску, а не робочий рейтинг.
  3. Перевірте вхідний вал.Більшість тракторів у Європі та Північній Америці використовують 1"3/8 Z6 при 540 обертах за хвилину, тоді як більші машини використовують 1"3/4 Z20. Неправильний сплайн є найпоширенішою помилкою впорядкування, яку ми бачимо.
  4. Перевірити кріплення та рівень масла.Перевірте розташування болтів, вихідного фланця та маслозаливної горловини на рамі змішувача, щоб блок розташовувався під кутом, указаним у посібнику.
  5. Плануйте інтервал технічного обслуговування.Використовуйте сорт масла та інтервал заміни в посібнику; ми можемо надати письмовий графік технічного обслуговування разом із відправленням, якщо він потрібен вашій групі обслуговування для гарантійних записів.

Не знаєте, яка рама підходить? Надішліть марку змішувача, діаметр шнека, потужність трактора та необхідну швидкість шнека — наші інженери підтвердять модель і співвідношення перед замовленням.

Деталі продукту

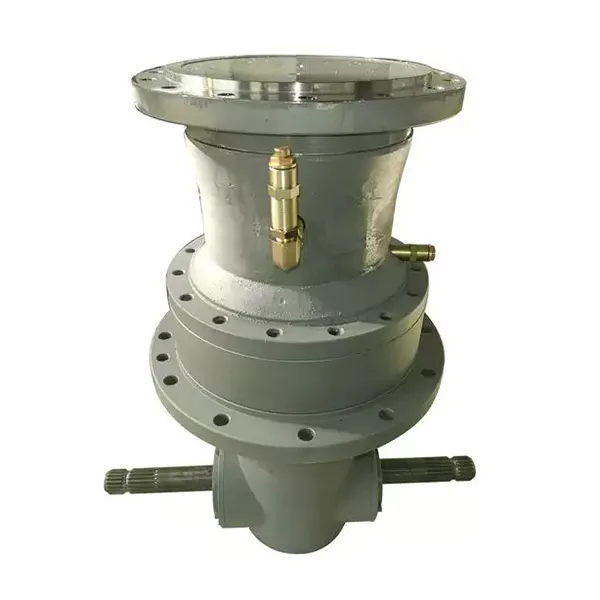

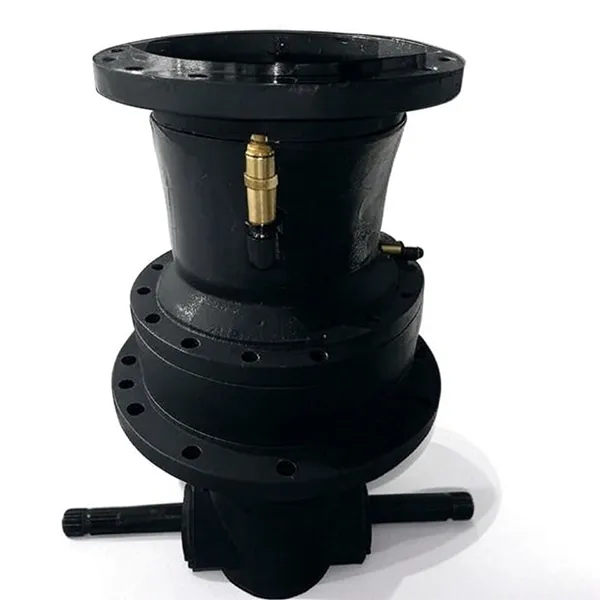

На обох фотографіях нижче показано агрегат серії PGA, який ми виробляємо: зібрану коробку передач із литим корпусом і входом ВВП, а також креслення з розмірами, що використовується для перевірки кріплення.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Планетарний редуктор приводу шнека серії PGA — чавунний корпус, планетарний редуктор і вхідний вал ВВП.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Габаритні та монтажні розміри планетарного редуктора кормозмішувача серії PGA.

Матеріали, ущільнення та якість збірки

Передачі та термічна обробка

Шестерні та вали виготовлені з високоміцної легованої сталі та науглерожені газом, а потім загартовані до твердості поверхні зуба приблизно HRC58, тоді як серцевина залишається достатньо міцною, щоб поглинати удари. Саме ця комбінація надає серії PGA зносостійкість на абразивному силосі та стійкість до повторних запусків під навантаженням, і це є причиною того, що ту саму раму можна пропонувати в широкому діапазоні співвідношення без зміни зовнішньої оболонки.

Корпус і герметизація

Корпус являє собою цільний чавунний корпус, який утримує отвори підшипників концентричними та гасить вібрацію, яку передає виготовлений корпус. Подвійне ущільнення на вхідному та вихідному кінцях утримує мастило та запобігає проникненню пилу, шламу та промивної води, що забезпечує рівень захисту пристрою IP65. Мастильні ніпелі та точка заливки масла розташовані таким чином, що планове обслуговування можна виконувати, коли змішувач знаходиться в робочому положенні.

Тестування перед відправкою

Кожна коробка передач проходить обкатку та перевіряється перед упакуванням: робота без навантаження для підтвердження плавного обертання та масляного ущільнення, перевірка люфту та шаблону контакту на наборі передач, а також остаточна перевірка вхідного шліца та вихідного фланця. Записи випробувань можна додавати до транспортних документів, якщо ваш проект потребує документального підтвердження.

Ключові переваги для операторів кормозмішувачів

  1. Менша вартість палива.Висока ефективність трансмісії означає менше втрат потужності між ВВП і шнеком, скорочуючи використання палива приблизно на 30% при порівнянній роботі змішування.
  2. Швидший старт, без попереднього підігріву.Набір передач швидко досягає робочого стану, тому ранкові партії та суміші для доповнення не потребують тривалого розігріву.
  3. Стабільне високошвидкісне змішування.Набір точних передач підтримує постійну швидкість шнека в сіні, силосі та концентраті, тому раціон рівномірно змішується замість розшарування.
  4. Більш плавне та довготривале водіння.Симетричне планетарне розташування врівноважує силу передачі, зменшуючи навантаження від заклинювання та механічний знос усієї трансмісії.
  5. Автоматичне перемикання передавального числа під навантаженням.Пристрій починає роботу в режимі високого крутного моменту, який розбиває ущільнений або заморожений корм, а потім переходить у більш швидкий режим для решти партії.
  6. Працює з малими тракторами.Посилення крутного моменту дозволяє меншому, дешевшому трактору керувати тим самим шнеком, звільняючи більші машини для інших польових робіт.
  7. Подовжений термін служби трансмісії ВВП.Низький пусковий момент зменшує удари на ВВП трактора та муфту валу, збільшуючи інтервали заміни муфт у 2-3 рази.
  8. Тихіше, стабільніше працює.Багатозубчаста сітка поглинає вібрацію трансмісії, знижуючи шум і ризик ослаблення кріплень.
  9. Простіша робота.Автоматичне перемикання передач зменшує ручне втручання, тому оператор стежить за раціоном і машиною, а не за коробкою передач.
  10. Документально підтверджена якість.Виробництво ISO 9001, оброблена та зібрана на нашій власній фабриці, із запасними частинами та технічною підтримкою після доставки.

Наведені вище показники економії палива та інтервалів обслуговування базуються на нашій конструкції коробки передач і типовому режимі кормозмішувача; фактичні результати залежать від трактора, раціону та умов експлуатації.

Доступні конфігурації та монтаж

Серія PGA постачається як міцна, компактна планетарна трансмісія, яка з’єднана болтами з трьома звичайними схемами змішувача. Скажіть нам, який ви будуєте або використовуєте, і вихідний фланець, монтажна поверхня та положення заливки масла будуть встановлені відповідно.

Автобетонозмішувачі

Привід шнека здійснюється від ВВП двигуна вантажівки або гідравлічного двигуна через коробку передач, корпус встановлений на передній панелі змішувача.

Самохідні машини

Коробка передач встановлена ​​на рухомому шасі, де планетарна система з низьким рівнем вібрації захищає набір передач від ударів під час руху.

Змішувачі стаціонарні та стаціонарні

Постійне чергування на біогазових установках, центрах живлення та стаціонарних установках TMR, де можна запланувати охолодження масла та доступ до обслуговування.

Додатки

Серія PGA приводить в обертання кормозмішувачі та системи живлення біогазових установок. Типові установки включають:

  • Вертикальні та горизонтальні кормозмішувачі TMR та дієтичні годівниці
  • Шнекові та гвинтові конвеєри в кормоцентрах і кормокухнях на фермах
  • Лінії для змішування силосу та соломи, де ущільнений матеріал необхідно подрібнити
  • Змішувачі сировини для біогазової установки та дозувальні шнеки працюють безперервно
  • Розкидачі підстилки та сміття, які використовують той самий принцип приводу шнека
  • Заміна зношених редукторів на існуючих змішувачах інших марок

Якщо вашої машини немає в цьому списку, опишіть застосування та робочий цикл. Коробка передач, яка підходить для стаціонарного живильника біогазу, може потребувати іншої специфікації масла або кута встановлення для вагона TMR, встановленого на вантажівці.

Відгуки клієнтів

★★★★★

Роберт МартінесПідрядник з устаткування трубопроводів і майданчиків, Х'юстон, США

Ми використовували ці планетарні редуктори на трубопроводі на узбережжі Мексиканської затоки, де бризки солі та постійна вібрація є нормальними. Протягом шести місяців безперервної роботи агрегати залишалися стабільними без помітних змін у точності зачеплення передач. Тепер вони керують нашим зварювальним позиціонером, утримуючи руку стабільно навіть на нерівній поверхні. Для наступної фази трубопроводу вони включені до списку затверджених постачальників.

★★★★★

Софі ДюбуаКерівник виробництва, Завод автомобільних запчастин, Ліон, Франція

Два роки на нашій лінії штампування, і точність позиціонування все ще залишається в межах ±0,02 мм, навіть на тонкому алюмінієвому листі. Після переходу на ці агрегати наша продуктивність підвищилася приблизно на 15%, а коробки передач не потребували нічого, крім планової заміни масла.

★★★★★

Марко РоссіПокупець технічного обслуговування, Textile Machinery, Італія

Мене хвилювала різниця напруги між Європою та Китаєм, і їхні інженери за ніч підготували план адаптації та поставили модуль керування подвійною напругою. У дерев’яний ящик навіть входить правильний мастильний матеріал і інструкція з технічного обслуговування італійською мовою з місцевим контактом із запасними частинами. Інтерфейс кріплення точно відповідав нашому приводному валу ткацького верстата, без осьового переміщення під час введення в експлуатацію.

FAQ для покупців

  • Яка модель PGA підходить до мого кормозмішувача?Зіставте потужність трактора, діаметр шнека та необхідну швидкість шнека до безперервної колони крутного моменту: змішувачі потужністю 40–80 к.с. зазвичай використовують PGA-502 або PGA-1002/3, вагони TMR потужністю 80–150 к.с. — PGA-1602/3 до PGA-2502, а великі вертикальні змішувачі або живильники біогазу — PGA-3004 або PGA-4204. Надішліть нам інформацію про свій змішувач, і ми підтвердимо модель і співвідношення.
  • Яка різниця між безперервним крутним моментом і максимальним крутним моментом?Безперервний крутний момент — це рейтинг для безперервного змішування; максимальний крутний момент – це періодичний пік, який приймає пристрій, коли запускається завантажений шнек. Встановіть розмір коробки передач відповідно до безперервної фігури та розглядайте пік як вихідний запас.
  • Який вхідний вал ВВП мені потрібен?Стандартними варіантами є 1"3/8 Z6 для більшості тракторів з 540 обертами на хвилину та 1"3/4 Z20 для більших машин. Якщо ваш ВВП має інший шліц, отвір або розмір, надішліть креслення, і ми обробимо вхідні дані відповідно до нього.
  • Чи захищена коробка передач від пилу та води?так У чавунному корпусі використовується подвійне ущільнення на вході та виході з рівнем захисту IP65, що покриває умови щоденного використання на фермі від пилу, шламу та змивання.
  • Чи можу я замовити індивідуальне співвідношення, фланець або обробку корпусу?так Raydafon обробляє шестерні та збирає вузли на власній фабриці, тож користувацькі співвідношення, вихідні фланці, монтажні поверхні, позиції заливки маслом і фарби виготовляються для креслень для програм OEM.
  • Як щодо часу виконання, запасних частин і гарантії?Стандартні рами постачаються в стислі терміни, а нестандартні одиниці відповідають підтвердженому кресленню. Запасні редуктори, сальники та підшипники доступні окремо, а умови гарантії вказані в ціновій пропозиції. Надішліть свою кількість і порт доставки за твердою ціною протягом 24 годин.

Супутні продукти та додаткова інформація

Raydafon постачає всю трансмісію навколо кормозмішувача, тому ви можете замовити коробку передач, вал і муфти на одному заводі та в одному стандарті перевірки:

Запит на пропозицію коробки передач серії PGA

Надішліть модель або креслення змішувача, потужність трактора, необхідну швидкість шнека та порт доставки. Наші інженери підтверджують раму, передавальне число та вхідний вал, а потім відповідають із твердою ціною протягом 24 годин.
