Які виробничі процеси забезпечують високу точність точних передач?

Прецизійні шестерніє основою незліченних промислових застосувань, від автомобільних трансмісій і аерокосмічних приводів до робототехніки та вітрових турбін. Точність цих передач безпосередньо впливає на ефективність системи, шум, вібрацію та термін служби. Але які виробничі процеси забезпечують високу точність, необхідну для цих вимогливих застосувань? Відповідь полягає в ретельно організованій послідовності механічної обробки, термічної обробки та завершальних операцій, кожна з яких сприяє остаточній геометрії та цілісності поверхні зубчастого колеса. Наша фабрика Raydafon Technology Group Co., Limited виробляє прецизійні зубчасті колеса понад два десятиліття, і ми вдосконалили наші процеси, щоб досягти класів якості зубчастих передач до DIN 5 або AGMA 12 з відхиленнями профілю зубів менше 2 мікрометрів. У цій статті розглядатимуться ключові виробничі процеси — від підготовки заготовок до остаточної перевірки — які дають змогу виготовляти високоточні зубчасті колеса, а також ми поділимось технічними параметрами та заходами контролю якості, які є основою нашого успіху.

Шлях до високоточної шестерні Precision Gear починається з глибокого розуміння функціональних вимог шестерні: крутний момент, швидкість, навантаження та робоче середовище. На основі цих параметрів ми вибираємо відповідний матеріал — як правило, високоякісні леговані сталі, такі як 20CrMnTi, 18CrNiMo7-6 або SAE 8620 — і потім застосовуємо послідовність процесів, яка включає: кування або механічну обробку заготовки, фрезерування або формування зубів, термічну обробку для підвищення міцності та зносостійкості та остаточне шліфування для досягнення остаточної геометрії та обробки поверхні. Кожен із цих кроків має ретельно контролюватися з певними параметрами різання, швидкістю шліфування та протоколами перевірки, щоб переконатися, що остаточний Precision Gear відповідає необхідним специфікаціям або перевищує їх. У цьому вичерпному посібнику ми розберемо кожен процес, надамо докладні специфікації та дані про допуски, а також підкреслимо критичну роль метрології в забезпеченні високої точності. Ми також поділимося польовими прикладами та найкращими практиками з великого досвіду нашої фабрики в галузі зубчастих передач.

Зміст

• 1. Чому зубофрезерування є основним процесом для виробництва точних зубчастих коліс?
• 2. Як зубошліфування забезпечує найвищий рівень точності та якості поверхні?
• 3. Які ключові технічні характеристики нашого виробництва прецизійних передач?
• 4. Яким чином метрологія та контроль якості забезпечують точність прецизійних передач?
• Часті запитання (FAQ)
• Висновок і консультація щодо індивідуального спорядження

Чому зубофрезерування є основним процесом для виробництва точних зубчастих коліс?

Зубофрезерування є одним із найбільш широко використовуваних і універсальних процесів для створення зубів шестерень. У цьому процесі обертова плита, яка, по суті, є циліндричним інструментом із гвинтовими ріжучими зубами, подається через обертову заготовку шестерні, поступово розрізаючи проміжки між зубами. Хобінг дозволяє виготовляти зубчасті колеса всіх типів, включаючи прямозубі, косозубі та черв’ячні, з високою точністю та продуктивністю. Для Precision Gear процес фрезерування є першим критичним кроком у визначенні профілю зуба. Точність конфорки, жорсткість машини та вибір параметрів різання впливають на початкову якість зубчастого колеса. На нашому заводі ми використовуємо фрезерні верстати з ЧПК з електронною синхронізацією коробки передач, що дозволяє точно контролювати варильну поверхню та обертання заготовки, досягаючи точності +/- 0,005 мм на 100 мм ширини поверхні.

Ключові фактори досягнення високої точності при зубофрезеруванні:

• Якість плити:Варильна поверхня має бути виготовлена ​​з високою точністю, як правило, класу АА або вище, з точністю профілю +/- 2 мікрометри. Наша фабрика використовує плити з покриттям TiAlN або AlCrN для забезпечення постійної продуктивності різання та подовження терміну служби інструменту, що безпосередньо впливає на постійність профілю зуба шестерні.
• Жорсткість машини та термічна стабільність:Фрезерно-фрезерний верстат має бути жорстким, щоб витримувати сили різання без прогину, що погіршить точність. Наші машини мають чавунну основу з передовими системами термокомпенсації, які зберігають геометрію машини навіть під час тривалої роботи.
• Параметри різання:Швидкість різання, швидкість подачі та глибина різання повинні бути оптимізовані для конкретного матеріалу. Для типової заготовки зубчастого колеса 20CrMnTi швидкість різання 80-120 м/хв і швидкість подачі 1-2 мм/об використовуються для досягнення балансу продуктивності та точності. Інженери-технологи нашого заводу використовують програмне забезпечення для моделювання, щоб визначити оптимальні параметри для кожного типу редуктора.
• Охолоджуюча рідина та мастило:Правильне застосування охолоджуючої рідини має важливе значення для контролю виділення тепла, яке може спричинити теплове розширення та вплинути на геометрію зуба. Ми використовуємо систему охолодження високого тиску, яка подає охолоджуючу рідину під тиском 50 бар безпосередньо в зону різання, забезпечуючи ефективне видалення стружки та контроль температури.

Практичний приклад із нашого виробництва автомобільних трансмісійних передач ілюструє важливість точності фрезерування. Ми виробляли косозубу з модулем 2,5 і 32 зуба, вимагаючи відхилення профілю зуба менше 3 мікрометрів. Використовуючи плиту преміум-класу та оптимізувавши параметри різання, ми досягли відхилення профілю 2,5 мікрометра на етапі фрезерування, що було в межах допустимого діапазону. Це означало, що наступна стадія шліфування вимагала менше видалення матеріалу, скорочуючи загальний час циклу та подовжуючи термін служби шліфувального круга. Таким чином, ретельний контроль процесу фрезерування не тільки важливий для точності, але й сприяє загальній ефективності виробництва.

Після фрезерування зубчасте колесо зазвичай піддається термічній обробці для досягнення необхідної твердості та міцності. Однак сам процес фрезерування забезпечує шорсткість поверхні Ra 1,6-3,2 мікрометра, що прийнятно для багатьох застосувань, але недостатньо для високоточних зубчастих коліс. Тому фрезерування зазвичай супроводжується фінішним процесом, таким як стружка або шліфування, для досягнення кінцевої точності. Тим не менш, процес фрезерування закладає основу для всього процесу виробництва зубчастого колеса. Погана операція фрезерування не може бути повністю виправлена ​​наступними фінішними операціями, що робить контроль процесу фрезерування фундаментальною вимогою для високоточного виробництва прецизійних зубчастих передач.

Як зубошліфування забезпечує найвищий рівень точності та якості поверхні?

Коли потрібні найвищі рівні точності та якості поверхні, шліфування зубів є процесом вибору. При шліфуванні зубчастих коліс використовується обертове шліфувальне колесо, зазвичай виготовлене з кераміки або кубічного нітриду бору (CBN), для видалення тонкого шару матеріалу із зубів шестерні після термічної обробки. Цей процес виправляє будь-які деформації, спричинені термічною обробкою, і досягає остаточного профілю зуба, свинцю та поверхні. Для прецизійних передач зі ступенем якості DIN 5 або AGMA 12 шліфування має важливе значення. Наша фабрика використовує верстати для шліфування профілю з ЧПК, які можуть досягати відхилення профілю зуба +/- 1,5 мікрометра, відхилення свинцю +/- 2 мікрометра та шорсткість поверхні Ra 0,2-0,4 мікрометра. Ці рівні точності необхідні для високошвидкісних додатків із високим навантаженням, таких як аерокосмічна трансмісія та робототехніка.

Ключові фактори досягнення високої точності при шліфуванні зубів:

• Вибір шліфувального круга:Шліфувальний круг повинен бути підібраний відповідно до матеріалу зубчастого колеса та необхідної обробки. Для твердих матеріалів (58-62 HRC) ми використовуємо круги CBN із склоподібним зв’язком, які забезпечують чудове збереження форми та низький знос. Для більш м’яких матеріалів використовуються керамічні колеса. Коло правлять за допомогою алмазного правувального ролика, щоб забезпечити правильний профіль і гостроту.
• Параметри помелу:Швидкість шліфування, глибина різання та швидкість подачі ретельно контролюються. Для фінішного проходу ми використовуємо невелику глибину різання (0,01-0,02 мм) і низьку швидкість подачі, щоб досягти бажаної якості поверхні та уникнути термічного пошкодження зуба шестерні. Охолоджуюча рідина під високим тиском (до 80 бар) спрямовується на зону шліфування, щоб зменшити виділення тепла та змити шліфувальну стружку.
• Вимірювання в процесі:Наші шліфувальні верстати оснащені системами вимірювання в процесі роботи, які постійно вимірюють товщину зуба шестерні під час шліфування. Коли товщина зуба досягає потрібного значення, машина автоматично зупиняється, гарантуючи, що шестерня не переточена. Ця функція є критично важливою для досягнення жорстких допусків на розміри.
• Термічна компенсація:Під час шліфування виділяється тепло, яке може призвести до розширення механізму та машини, що впливає на точність. Наші верстати мають системи термокомпенсації, які контролюють температуру шпинделя, заготовки та навколишнього середовища та відповідно регулюють параметри шліфування для підтримки точності.

У прикладі виробника редукторів вітрових турбін підкреслюється важливість шліфування зубчастих коліс. Виробнику була потрібна велика гвинтова шестерня з модулем 8 і 80 зубів, з рівнем якості AGMA 12. Редуктор повинен був витримувати високий крутний момент і високі циклічні навантаження, тому точність була першорядною. Наша фабрика відшліфувала шестерню за допомогою круга CBN на профільній шліфувальній машині з ЧПУ. Кінцева шестерня мала відхилення профілю 1,2 мікрометра, відхилення свинцю 1,8 мікрометра та шорсткість поверхні Ra 0,25 мікрометра. Редуктор був успішно встановлений у вітровій турбіні та працює з чудовою продуктивністю більше п’яти років. Виробник повідомив, що висока точність редуктора сприяла 3-відсотковому збільшенню ККД турбіни.

На додаток до профільного шліфування ми також пропонуємо операції суперфінішної обробки, такі як хонінгування або притирка для зубчастих коліс, які вимагають найвищої якості поверхні та зниження шуму. Для хонінгування використовується інструмент у формі зубчастого колеса з абразивними каменями для видалення невеликої кількості матеріалу та покращення якості поверхні до Ra 0,1 мікрометра або вище. Це особливо корисно для передач, що використовуються в електромобілях, де зниження рівня шуму має вирішальне значення. Процес шліфування в поєднанні з цими суперфінішними операціями дозволяє нам виготовляти прецизійні механізми, які відповідають найвибагливішим специфікаціям. У Raydafon ми продовжуємо інвестувати в новітню технологію шліфування, включаючи шліфувальні круги CBN та інтелектуальне керування процесом, щоб зберегти нашу конкурентну перевагу у високоточному виробництві зубчастих коліс.

Які ключові технічні характеристики нашого виробництва прецизійних передач?

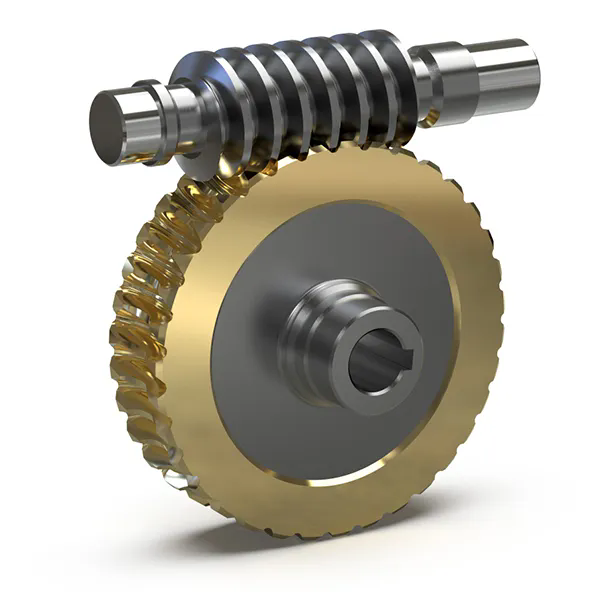

Raydafon Technology Group Co., Limited пропонує комплексні можливості виробництва точних зубчастих передач, що охоплюють широкий діапазон типів, розмірів і ступенів точності зубчастих передач. Наші виробничі можливості включають косозубі, прямозубі, конічні, черв'ячні та планетарні передачі з модулями від 0,5 до 20 і діаметром від 10 мм до 1500 мм. У таблиці нижче наведено основні технічні характеристики та досяжні рівні точності для нашого виробництва Precision Gear. Усі значення базуються на наших стандартних процедурах контролю якості та постійно контролюються для забезпечення відповідності міжнародним стандартам, таким як DIN, AGMA та ISO.

На додаток до стандартних специфікацій, наша фабрика пропонує кілька додаткових функцій для підвищення продуктивності Precision Gear. До них відносяться: модифікація профілю (закриття і рельєф наконечника) для оптимізації розподілу навантаження та зниження шуму; спеціальна обробка поверхні, така як фосфатування, азотування або покриття DLC для покращення зносостійкості; і спеціальні матеріали для конкретних застосувань (наприклад, нержавіюча сталь для корозійних середовищ або інконель для високотемпературних застосувань). Ми також надаємо повні послуги з проектування передач, включаючи структурний аналіз, аналіз контактної структури та оптимізацію шуму, вібрації та жорсткості.

Наша система контролю якості базується на стандартах ISO 9001:2015 і IATF 16949:2016 для автомобільного застосування. Кожен Precision Gear проходить комплексний режим перевірки, який включає перевірку розмірів, аналіз передач і, якщо потрібно, неруйнівний контроль (NDT), такий як магнітно-порошковий контроль або ультразвуковий контроль. Результати перевірки фіксуються в детальному звіті, який супроводжує вантаж снастей. Наша фабрика вRaydafon Technology Group Co., Limitedмає спеціальну метрологічну лабораторію, оснащену найновішим обладнанням для контролю, включаючи вимірювальний центр Klingelnberg P65, КІМ Zeiss і тестер шорсткості поверхні. Ці інвестиції в метрологію гарантують, що кожен прецизійний механізм, який ми виробляємо, відповідає встановленим вимогам до точності та забезпечує нашим клієнтам впевненість, необхідну для їх критичних застосувань.

Як метрологія та контроль якості забезпечують точність прецизійних передач?

Виробництво високоточних передач Precision Gear неможливо без суворої метрології та контролю якості на кожному етапі виробництва. Точність зубчастого колеса визначається набором параметрів, включаючи профіль зуба, випередження, крок і биття, які необхідно вимірювати та контролювати. На нашому заводі ми запровадили комплексну систему контролю якості, яка починається з перевірки сировини та поширюється на кожному етапі виробництва до кінцевої перевірки. Основою нашої системи контролю якості є використання передових інструментів для вимірювання передач, таких як аналізатори передач і координатно-вимірювальні машини (CMM), які забезпечують високоточні вимірювання всіх параметрів передач. Ці прилади відкалібровані за міжнародними стандартами та експлуатуються кваліфікованими техніками-метрологами. Дані, отримані в результаті цих вимірювань, використовуються не тільки для приймання або відхилення передач, але й для контролю процесу, що дозволяє нам визначати тенденції та вносити корективи у виробничий процес до того, як деталі вийдуть за межі допуску.

Ключові аспекти нашої метрології та системи контролю якості для Precision Gear:

• Вхідна перевірка матеріалів:Кожна партія сировини перевіряється на хімічний склад, твердість і мікроструктуру за допомогою спектрометра і металургійного мікроскопа. Це гарантує, що матеріал відповідає вказаному сорту та придатний для виробничого процесу.
• Вимірювання в процесі:Під час фрезерування та шліфування ми використовуємо системи вимірювання в процесі роботи, які забезпечують зворотний зв’язок щодо товщини зуба шестерні в реальному часі. Це дозволяє нам миттєво виявляти та виправляти будь-які відхилення, запобігаючи виробництву деталей на металобрухт.
• Кінцевий аналіз передач:Після завершення всіх виробничих операцій кожен Precision Gear перевіряється на зубчастому аналізаторі. Аналізатор вимірює профіль зуба, випередження, крок і биття, а також розраховує клас якості шестерні відповідно до стандартів DIN або AGMA. Результати вимірювань порівнюються із зазначеними допусками, і будь-яка передача, яка виходить за межі діапазону допуску, відбраковується.
• Статистичний контроль процесу (SPC):Ми використовуємо SPC для моніторингу ключових параметрів процесу з часом. Це дозволяє нам визначати тенденції, які можуть свідчити про проблему, що розвивається, наприклад, знос інструменту або дрейф машини, і вживати коригувальних заходів до того, як будь-які деталі будуть виготовлені не за специфікацією.

Нещодавній приклад нашого виробництва аерокосмічних механізмів ілюструє важливість метрології. Шестерні мали відповідати стандартам якості AGMA 13 із відхиленням профілю зуба менше 1 мікрометра. Щоб досягти цього, ми запровадили багатоетапний протокол перевірки: після фрезерування зубчасті колеса перевірялися за допомогою зубчастого аналізатора для перевірки профілю та ходу. Після термічної обробки зубчасті колеса були перевірені ще раз, щоб перевірити наявність викривлень. Під час шліфування вимірювальний прилад безперервно контролював товщину зуба. Після остаточного шліфування зубчасті колеса перевіряли на високоточному зубчастому аналізаторі (Klingelnberg P65). Остаточна перевірка показала, що всі шестерні відповідають зазначеним допускам із відхиленням профілю 0,8 мікрометра. Ці дані були зібрані в детальний звіт про перевірку, який був наданий замовнику, що дало йому впевненість, що шестерні відповідають їх суворим вимогам.

Наша фабрика Raydafon Technology Group Co., Limited також пропонує послуги вимірювання для клієнтів, яким потрібна стороння перевірка точності передач. Ми можемо виміряти шестерні, надані замовником, і надати детальний звіт про їх точність, включаючи всі відповідні параметри. Ця послуга особливо корисна для клієнтів, які оцінюють якість передач від багатьох постачальників або розробляють нові конструкції передач і потребують перевірки своїх прототипів. Інвестуючи в найсучасніше метрологічне обладнання та постійно навчаючи наш метрологічний персонал, ми гарантуємо, що наше прецизійне обладнання постійно відповідає найвищим рівням точності. Ця відданість якості є наріжним каменем нашої репутації у промисловості виробництва передач.

Часті запитання (FAQ)

Питання 1: Яка різниця між зубофрезеруванням і зубообробкою з точки зору точності?

Відповідь: і фрезерування, і формування є процесами генерування зубчастого колеса, але вони відрізняються способом взаємодії інструменту з деталлю. Фрезерування — це безперервний процес, який зазвичай є швидшим і продуктивнішим, але він може залишати невеликі похибки через кут нахилу спіралі конфорки. Формування, з іншого боку, є переривчастим процесом, який може виробляти зубчасті колеса з дуже низькими похибками випередження, що робить його придатним для передач із вузькою шириною поверхні або там, де потрібна висока точність випередження. Для високоточних точних зубчастих коліс за фрезеруванням зазвичай слідує шліфування, тоді як формування може використовуватися як остаточний процес нарізання для зубчастих коліс із помірними вимогами до точності. Наша фабрика вибирає оптимальний процес на основі геометрії шестерні та необхідного ступеня точності.

Питання 2: Чи може шліфування виправити всі помилки, внесені попередніми процесами?

Відповідь: Шліфування є дуже ефективним процесом для виправлення помилок, таких як відхилення профілю, помилки випередження та биття. Однак він не може виправити грубі помилки, такі як відсутність зубів або серйозні помилки форми зубів, спричинені несправною плитою чи неправильним налаштуванням інструменту. Крім того, шліфування видаляє лише невелику кількість матеріалу (зазвичай 0,05-0,15 мм на кожну сторону), тому будь-які помилки, які перевищують припуск на шліфування, не можуть бути виправлені. Таким чином, процеси фрезерування та термічної обробки повинні добре контролюватися, щоб переконатися, що внесені помилки знаходяться в межах можливостей шліфування. Система управління процесом нашої фабрики гарантує, що це так, тому подрібнення завжди ефективне.

Запитання 3: Який типовий допуск для точного зубчастого колеса після шліфування?

Відповідь: Допуск для Precision Gear залежить від застосування та необхідного рівня якості. Для шестерні DIN 5 (AGMA 12) типові допуски: відхилення профілю +/- 1,5-2,0 мікрометра, відхилення висоти +/- 2,0-3,0 мікрометра та відхилення кроку +/- 0,5-1,0 мікрометра. Для DIN 4 (AGMA 13) допуски ще жорсткіші: відхилення профілю +/- 1,0-1,5 мікрометра, відхилення свинцю +/- 1,5-2,0 мікрометра, відхилення кроку +/- 0,3-0,5 мікрометра. Наша фабрика може досягти цих допусків на наших шліфувальних верстатах з ЧПК, і ми надаємо повний звіт про вимірювання для кожної шестерні.

Питання 4: Як ви забезпечуєте точність обладнання для перевірки передач?

Відповідь: Точність нашого обладнання для перевірки передач забезпечується суворою програмою калібрування. Усі наші зубчасті аналізатори та КІМ щорічно калібруються акредитованими калібрувальними лабораторіями з використанням відстежуваних стандартів. Крім того, ми використовуємо головні механізми та артефакти калібрування для перевірки продуктивності вимірювальних машин щотижня. Наша метрологічна лабораторія підтримує температуру 20 +/- 1°C, щоб мінімізувати вплив теплового розширення на вимірювання. Ми також беремо участь у програмах міжлабораторного порівняння, щоб підтвердити точність наших результатів вимірювань. Цей суворий підхід гарантує, що наше інспекційне обладнання завжди дає точні та надійні результати.

Запитання 5: Чи пропонує компанія Raydafon Technology Group Co., Limited послуги з проектування та створення прототипів на замовлення?

Відповідь: Так, ми надаємо комплексні послуги з проектування передач і створення прототипів. Наша команда інженерів може працювати з вами, щоб розробити прецизійне зубчасте колесо, яке відповідає вашим конкретним вимогам до продуктивності, включаючи вибір матеріалу, геометрію зубів і термічну обробку. Ми використовуємо сучасне програмне забезпечення для проектування передач, щоб моделювати продуктивність передач під навантаженням, і ми можемо виготовити прототипи передач для тестування та перевірки. Після схвалення прототипу ми зможемо розширити виробництво до повного виробництва за допомогою наших високоточних виробничих процесів. Ми пропонуємо швидкий час виконання прототипів і конкурентоспроможні ціни для обсягів виробництва. Зв’яжіться з нашою командою інженерів, щоб обговорити ваші потреби в дизайні обладнання.

Висновок: Виробництво прецизійного механізму завдяки досконалості процесу

Виробництво високоточних передач Precision Gear є складним заходом, який вимагає поєднання передових процесів, ретельного контролю процесу та суворої метрології. Від фрезерування до шліфування, від термічної обробки до кінцевої перевірки, кожен етап має бути виконаний з точністю, щоб досягти необхідних допусків. Наша фабрика Raydafon Technology Group Co., Limited заслужила репутацію передового виробника точних зубчастих передач завдяки нашим інвестиціям у найсучасніше обладнання, нашу кваліфіковану робочу силу та нашу відданість якості. Наші можливості охоплюють широкий діапазон типів, розмірів і ступенів точності передач, і ми прагнемо надавати нашим клієнтам шестерні, які відповідають найвибагливішим специфікаціям.

Якщо вам потрібен високоточний прецизійний механізм,зв’яжіться з Raydafon Technology Group Co., Limited сьогодніна консультацію. Наша команда інженерів працюватиме з вами, щоб зрозуміти вашу програму та надати індивідуальне рішення, від проектування до доставки. Ми пропонуємо конкурентоспроможні ціни, швидкі терміни виконання та повний спектр послуг підтримки, включаючи вибір матеріалів, оптимізацію конструкції та перевірку після виробництва.Замовте безкоштовну консультацію щодо прецизійних передач у Raydafon Technology Group Co., Limited, і відчуйте якість і надійність нашого виробництва прецизійних передач.
