Яка різниця між точними косозубими та прямозубими шестернями?

У світі механічних передач потужності шестерні є основними компонентами. Два найпоширеніші типи - це циліндрові та косозубі шестерні. Але що саме їх відрізняє, і чому інженер вибирає один, а не інший? Основна відмінність полягає в геометрії їх зубів. Прямозубі зубчасті колеса мають прямі і паралельні осі обертання зуби, а косозубі мають зуби, нарізані під кутом до осі, утворюючи спіраль. Ця фундаментальна відмінність призводить до значних відмінностей у продуктивності, включаючи коефіцієнт контакту, рівень шуму, навантажувальну здатність та ефективність. наRaydafon Technology Group Co., Limited, наша фабрика виробляє високоточні шестерні вже більше двох десятиліть, і ми маємо великий досвід оптимізації як прямозубих, так і косозубих конструкцій для широкого діапазону застосувань — від автомобільних трансмісій до важкого промислового обладнання. У цій статті наведено детальне технічне порівняння точних косозубих і циліндричних передач, що допоможе вам зробити обґрунтований вибір для конкретного застосування.

Розуміння різниці між точними косими зубчастими колесами та циліндричними зубчастими колесами є не лише предметом академічного інтересу; це має практичне значення для вартості, продуктивності та надійності. Цилиндрічні зубчасті колеса простіші у виготовленні та є економічнішими для багатьох застосувань, але вони, як правило, створюють більше шуму та вібрації через раптове зачеплення на всю ширину зуба. Косозубі шестерні, хоча й дорожчі у виробництві, пропонують більш плавну та тиху роботу та можуть передавати більші навантаження через їх підвищений коефіцієнт контакту та дію зубів, що перекриваються. Вибір між ними часто зводиться до компромісу між ціною та продуктивністю, причому косозубі шестерні надають перевагу для високошвидкісних, високих навантажень або чутливих до шуму додатків. У цьому вичерпному посібнику ми розглянемо геометрію, кінематику та особливості виробництва обох типів передач, а також надамо докладні технічні характеристики, дані про продуктивність і критерії вибору, щоб допомогти вам визначити, яка передача найкраще підходить для ваших потреб.

Зміст

• 1. Яка геометрія прецизійних гвинтових і прямозубих шестерень?
• 2. Чому косозубі шестерні пропонують плавнішу та тихішу роботу?
• 3. Які ключові технічні характеристики нашого прецизійного механізму?
• 4. Як порівняти вантажопідйомність і ефективність косозубої та косозубої передач?
• Часті запитання (FAQ)
• Висновок і консультація з вибору спорядження

Яка геометрія прецизійних косозубих і прямозубих шестерень?

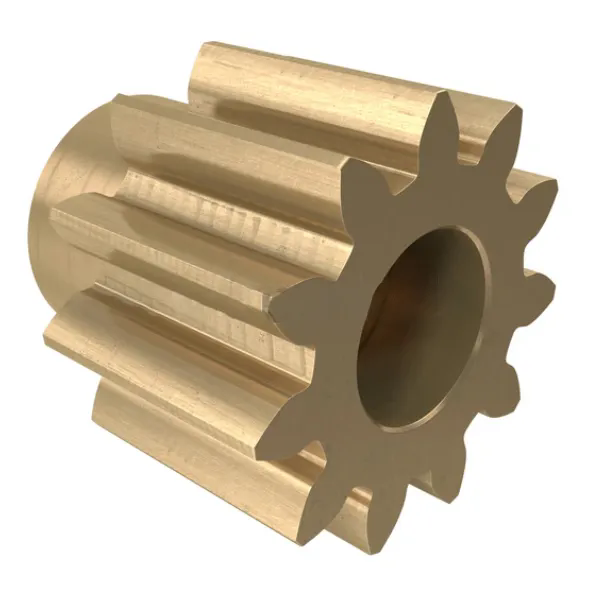

Розрізнення між косозубими та циліндричними передачами починається з їхньої геометрії зубів. Цилиндрична шестерня має прямі зуби, паралельні осі обертання шестерні. Зуби розташовані на однаковій відстані по колу, а лінія контакту між двома зачепленими циліндричними шестернями є прямою лінією, яка простягається на всю ширину поверхні шестерні. Ця проста геометрія робить зубчасті колеса відносно простими у виготовленні за допомогою стандартних процесів фрезерування або фрезерування. Навпаки, косозуба зубчаста передача має зуби, нарізані під кутом до осі, утворюючи гвинтову лінію. Кут спіралі відомий як кут спіралі (зазвичай від 8 до 30 градусів). Зуби косозубої шестерні також розташовані на однаковій відстані, але лінія контакту між гвинтовими шестернями є діагональною лінією, яка рухається вздовж поверхні зуба під час обертання шестерень. Ця геометрія вводить компонент осьової сили (тяги), який має сприймати система підшипників, але вона також забезпечує значні переваги в продуктивності.

Ключові геометричні відмінності та їхні наслідки:

• Орієнтація зуба:Зуби прямозубих шестерень розташовані паралельно осі, а зубці косозубих шестерень нахилені під кутом спіралі. Цей нахил створює довший шлях контакту між зачепленими зубами, збільшуючи коефіцієнт контакту.
• Контактний коефіцієнт:Коефіцієнт контакту - це середня кількість зубів, які контактують у будь-який момент. Зубчасті зубчасті колеса зазвичай мають коефіцієнт контакту від 1,2 до 1,6, що означає, що в середньому менше двох зубів контактують. Гвинтові зубчасті колеса можуть досягати коефіцієнта контакту від 2,0 до 2,5 або більше, оскільки кутові зуби перекриваються, забезпечуючи постійний контакт. Цей вищий коефіцієнт контакту є ключовою перевагою косозубих передач.
• Осьова тяга:Гвинтовий кут створює силу тяги вздовж осі шестерні. Цій силі мають протидіяти підшипники, що ускладнює та здорожує конструкцію коробки передач. Цилиндрічні шестерні не створюють осьової тяги, що спрощує розташування підшипників.
• Складність виготовлення:Зубні зубчасті колеса можна вирізати за допомогою простих інструментів або наконечників, які переміщують зубчасте колесо аксіально. Гвинтові зубчасті колеса потребують більш складних процесів фрезерування та часто вимагають додаткових операцій, таких як шліфування зубчастих коліс, для досягнення високої точності. Це робить косозубі шестерні дорожчими у виробництві.

У Raydafon Technology Group Co., Limited, нашPrecision GearУ виробничому процесі використовуються найсучасніші зубошліфувальні верстати, які можуть досягати класів якості AGMA від Q10 до Q12 як для прямозубих, так і для косозубих зубчастих коліс. Ми використовуємо фрезерно-фрезерні верстати з ЧПК із інтегрованими елементами керування з ЧПК, які дозволяють нам точно встановлювати кут спіралі та профіль зубів для гвинтових передач. Метрологічна лабораторія нашого заводу оснащена вимірювальним центром зубчастих коліс, який перевіряє геометрію зуба, передній кут і кут спіралі, гарантуючи, що кожна шестерня відповідає необхідним специфікаціям. Вибір між циліндричною та гвинтовою передачами залежить не лише від геометрії; мова йде про відповідність типу механізму конкретним вимогам до продуктивності програми.

Для застосувань, де простота, низька вартість і легкість в обслуговуванні мають першочергове значення, прямозубі шестерні часто є кращим вибором. Вони зазвичай зустрічаються в системах з низькою швидкістю та низьким навантаженням, таких як приводи конвеєрів, прості насоси та сільськогосподарська техніка. Однак для високошвидкісних, високих навантажень і точних застосувань, таких як автомобільні трансмісії, промислові коробки передач і робототехніка, косозубі шестерні майже завжди є кращим вибором, незважаючи на їх вищу вартість і складність. Наша фабрика тісно співпрацює з клієнтами, щоб визначити оптимальну геометрію передач для їхніх конкретних вимог, враховуючи такі фактори, як крутний момент, швидкість, обмеження простору та обмеження шуму.

Чому косозубі шестерні пропонують плавнішу та тихішу роботу?

Однією з найважливіших переваг косозубих передач перед циліндричними є їх більш плавна та тиха робота. Ця перевага пояснюється насамперед вищим коефіцієнтом контакту та поступовим зачепленням зубів. У прямозубій передачі раптово зачеплюється зуб на всю ширину, створюючи різке ударне навантаження та характерний «стукіт» або скиг, коли кожна пара зубів вступає в контакт. Цей вплив створює як шум, так і вібрацію, що може бути серйозною проблемою в чутливих до шуму середовищах, таких як пасажирські автомобілі, офісне обладнання та житлові системи ОВКВ. У гвинтовому зубчастому колесі зуби входять у зачеплення поступово, починаючи з одного кінця зуба та переміщаючись по поверхні, коли шестерня обертається. Це поступове зачеплення зменшує ударне навантаження та розподіляє навантаження на більшу площу поверхні, що призводить до набагато тихішої та плавної роботи.

Механізми, що забезпечують більш плавну та тиху роботу гвинтових передач:

• Вищий коефіцієнт контакту:Як згадувалося раніше, спіральні зубчасті колеса мають коефіцієнт контакту, який може перевищувати 2,0, що означає, що в середньому в будь-який момент контактують більше двох зубів. Це збільшує пропорцію часу, протягом якого навантаження розподіляється між парами зубів, зменшуючи максимальне навантаження на будь-який окремий зуб і згладжуючи передачу крутного моменту.
• Поступове зачеплення зубів:Гвинтоподібна форма гарантує, що контакт між зачепленими зубами починається в одній точці, а потім безперервно рухається по поверхні зуба. Це поступове зачеплення усуває раптовий удар, який виникає в прямозубих шестернях, зменшуючи амплітуду піків сили.
• Коефіцієнт перекриття:Коефіцієнт перекриття косозубих передач, який визначається шириною торця і кутом нахилу спіралі, сприяє плавності роботи. Вищий коефіцієнт перекриття означає, що зубці перекриваються протягом більшої частини обертання, що додатково зменшує варіацію жорсткості сітки та мінімізує вібрацію.
• Зменшений знос і виїмки:Менші ударні навантаження та кращий розподіл навантаження в косозубих зубчастих передачах також зменшують навантаження на поверхню зубів, що призводить до меншого зношування та утворення ямок протягом терміну служби шестерні. Це сприяє більш тривалому терміну служби і більш надійній роботі.

Щоб кількісно оцінити зниження шуму, наша фабрика провела вимірювання звуку на ідентичних коробках передач, оснащених циліндричними та циліндричними передачами. При швидкості обертання 1500 об/хв і навантаженні 100 Нм рівень звукового тиску циліндричної коробки передач становив 82 дБА, тоді як гвинтова коробка передач створювала лише 74 дБА — зниження на 8 дБА, що сприймається як значне зниження гучності. Амплітуда вібрації, виміряна на корпусі коробки передач, також була зменшена на 40 відсотків. Ці дані підтверджують, що косозубі шестерні є кращим вибором для застосувань, де шум і вібрація є критичними факторами.

Однак важливо зазначити, що більш плавна робота косозубих передач відбувається за рахунок осьових сил тяги. Кут спіралі створює складову сили вздовж осі шестерні, яка повинна підтримуватися підшипниками. У системах великої потужності це може вимагати використання опорних підшипників або радіально-упорних підшипників, що збільшує загальну вартість і ускладнює коробку передач. У деяких випадках для компенсації осьової тяги використовуються подвійні гвинтові (ялинкові) шестерні, але це ще більше ускладнює виготовлення. Наша фабрика пропонує допомогу в проектуванні, щоб допомогти нашим клієнтам вибрати відповідну конфігурацію підшипників і оптимізувати компонування коробки передач для забезпечення осьової тяги косозубої шестерні, максимізуючи переваги більш плавної роботи.

Які ключові технічні характеристики нашого прецизійного обладнання?

Raydafon виробляє широкий асортимент прецизійних зубчастих передач, включаючи прямозубі та косозубі шестерні, різноманітних розмірів, матеріалів і ступенів точності. Наша фабрика оснащена новітніми технологіями виробництва зубчастих коліс, включаючи фрезерні, фрезерні, стругові та шліфувальні верстати з ЧПК, що дозволяє нам виготовляти зубчасті колеса з розмірами модулів від 0,5 до 12 і зовнішнім діаметром до 1500 мм. У таблиці нижче наведено основні технічні характеристики нашої стандартної серії Precision Gear, які використовуються в різних сферах застосування: від автомобільних трансмісій до важких промислових коробок передач. Наша фабрика також може виготовляти індивідуальні шестерні відповідно до конкретних вимог, включаючи спеціальні матеріали, термічну обробку та покриття поверхні.

На додаток до стандартних параметрів, наша фабрика пропонує кілька додаткових функцій для підвищення продуктивності та довговічності продуктів Precision Gear. До них належать: високоефективні покриття, такі як DLC (алмазоподібний вуглець) для зменшення тертя та підвищеної зносостійкості; спеціальні термічні обробки, такі як кріогенна обробка для покращення стабільності розмірів; і вбудоване балансування для високошвидкісних додатків. Ми також надаємо повні послуги зі складання коробки передач, включаючи підшипники, вали та корпуси, пропонуючи готове рішення для наших клієнтів.

Наш процес контролю якості є комплексним і сертифікованим за стандартом ISO 9001:2015. Кожна шестерня Precision Gear перевіряється за допомогою центру вимірювання шестерні, який перевіряє всі критичні параметри: профіль зуба, кут спіралі, випередження, похибку кроку та биття. Ми підтримуємо систему статистичного контролю процесів (SPC), щоб відстежувати якість виробництва з плином часу, забезпечуючи постійну відповідність наших передач заданим допускам. Наша фабрика в Raydafon надає повний звіт про перевірку кожного вантажу, що дає нашим клієнтам впевненість у якості та ефективності наших продуктів Precision Gear. Завдяки нашим широким виробничим можливостям і прихильності до якості ми можемо постачати прецизійні зубчасті колеса для найвимогливіших застосувань.

Як порівняти вантажопідйомність і ефективність косозубої та косозубої передач?

Вантажопідйомність і ефективність є критичними факторами при виборі передач, і саме тут відмінності між косозубими та циліндричними передачами стають особливо помітними. Гвинтові зубчасті колеса завдяки їх вищому коефіцієнту контакту та прогресивному зачепленню можуть передавати більші навантаження для даного розміру та матеріалу. Це тому, що навантаження розподіляється на більше зубів у будь-який момент часу, зменшуючи навантаження на окремі боки зубів. Вищий коефіцієнт контакту також забезпечує більш рівномірну передачу потужності, зменшуючи циклічну зміну навантаження, яка може спричинити втомну поломку. Навпаки, циліндричні шестерні з їх нижчим коефіцієнтом контакту та раптовим зачепленням більш сприйнятливі до втоми та зносу, особливо при високих навантаженнях і швидкостях. Наша фабрика провела масштабні випробування обох типів зубчастих передач, і результати показали, що косозубая шестерня може витримувати на 30 відсотків більший крутний момент, ніж еквівалентна прямозуба шестерня, перш ніж почнеться точкова втома або втома від вигину.

Порівняння ефективності косозубої та прямозубої передач:

• Втрата сітки:Зубчасті зубчасті колеса, як правило, мають трохи нижчі втрати в зачепленні, оскільки зубці ковзають один по одному лише на початку та в кінці контакту. Гвинтові зубчасті передачі мають безперервне ковзання, що може призвести до вищих втрат на тертя. Однак вищий коефіцієнт контакту косозубої зубчастої передачі часто компенсує це, і загальна ефективність косозубої зубчастої пари зазвичай знаходиться в межах 1-2 процентних пунктів порівняної пари з косозубими зубчастими колесами.
• Змащення та охолодження:Ковзання в гвинтових передачах генерує більше тепла, що вимагає кращого змащування та охолодження, що може викликати занепокоєння у високошвидкісних застосуваннях. Однак покращений розподіл навантаження та більш плавна робота часто компенсують потребу в більш інтенсивних системах змащування.
• Щільність потужності:Оскільки косозубі шестерні можуть витримувати більші навантаження за того самого розміру, вони пропонують вищу щільність потужності, ніж прямозубі шестерні. Це означає, що коробка передач із косозубими шестернями може передавати ту саму потужність у більш компактному корпусі, або що косозубая коробка передач може працювати з більшою потужністю за того самого розміру.
• Втрати тяги:Осьова тяга, створювана косозубими шестернями, створює додаткове тертя в опорних підшипниках, що знижує загальну ефективність коробки передач. У деяких системах високої потужності втрата ефективності від упорних підшипників може бути значною, і інженери повинні ретельно зважити це проти переваг гвинтової передачі.

Реальний приклад із клієнтської бази нашого заводу ілюструє перевагу вантажопідйомності косозубих передач. Клієнт із індустрії важких вантажівок використовував пару зубчастих циліндрів у своїй допоміжній трансмісії, але вони часто виходили з ладу через втому. Після переходу на косозубий Precision Gear з таким же модулем і шириною грані, але з кутом нахилу спіралі 15 градусів, термін служби шестерні збільшився на 40 відсотків, і коробка передач витримала максимальний крутний момент без збоїв. Виробник вантажівки також повідомив про помітне зниження шуму в кабіні, що підвищило комфорт і задоволення водія.

З точки зору ефективності, різниця між косозубими та циліндричними передачами часто незначна і сильно залежить від умов експлуатації. При низьких швидкостях і високих навантаженнях косозубі шестерні, як правило, дещо менш ефективні через втрати ковзання. При високих швидкостях і помірних навантаженнях різниця незначна. Наша фабрика надає криві ефективності для обох типів передач на основі наших власних випробувань, що дозволяє нашим клієнтам приймати обґрунтоване рішення на основі їхніх конкретних умов експлуатації. Розуміючи вантажопідйомність і характеристики ефективності обох типів передач, інженери можуть вибрати передачу, яка найкраще поєднує продуктивність, надійність і вартість для їх застосування.

Часті запитання (FAQ)

Питання 1: Чи можна використовувати косозубі шестерні з циліндричними шестернями в одній коробці передач?

Відповідь: Так, але це вимагає ретельного проектування. Гвинтові зубчасті колеса створюють осьову тягу, а прямозубі – ні. Щоб використовувати їх разом, тяга, створювана косозубою передачею, повинна поглинатися відповідними підшипниками або за допомогою подвійної косозубої (ялинкової) шестерні, яка скасовує тягу. У деяких конструкціях на одному ступені використовується прямозуба передача, а на іншому — косозуба, але необхідно враховувати управління осьовим зусиллям, щоб уникнути перевантаження підшипників. Наша фабрика може допомогти в розробці таких змішаних систем передач для забезпечення надійної роботи.

Запитання 2: чи виробництво гвинтових передач дорожче, ніж циліндричних?

Відповідь: Так, косозубі шестерні, як правило, дорожчі у виробництві, ніж прямозубі. Причини включають: більш складну геометрію зубів, що вимагає спеціального фрезерного та шліфувального обладнання; необхідність виконання додаткових операцій для досягнення необхідної точності кута гвинтової лінії; і той факт, що шліфування спіральних зубчастих коліс є повільнішим процесом, ніж шліфування прямозубих зубчастих коліс. Крім того, вимога до опорних підшипників збільшує вартість загальної системи. Однак переваги в продуктивності, зокрема щодо зниження шуму та навантаження, часто виправдовують вищу вартість для вимогливих додатків.

Запитання 3: Який тип редуктора кращий для високошвидкісних додатків?

Відповідь: Гвинтові зубчасті колеса, як правило, є кращими для високошвидкісних застосувань, оскільки вони пропонують плавнішу, тихішу роботу та кращий розподіл навантаження, що зменшує ризик вібрації та резонансу, які можуть виникнути на високих швидкостях. Однак осьовий натиск і тертя ковзання косозубих передач можуть викликати занепокоєння на дуже високих швидкостях, що вимагає ретельного проектування підшипників і системи змащування. Для надзвичайно високих швидкостей можна використовувати циліндричні шестерні з високою точністю, але зазвичай гвинтові шестерні є більш поширеним вибором.

Запитання 4: Чи можна циліндричні шестерні шліфувати з такою ж точністю, як косозубі шестерні?

Відповідь: Так, прямозубі шестерні можна шліфувати до тих самих класів якості AGMA, що й косозубі шестерні (від Q10 до Q12 або вище). Однак, оскільки прямозубі зубчасті колеса мають простішу геометрію, їх можна шліфувати за допомогою стандартних профільних шліфувальних кругів, тоді як косозубі зубчасті колеса часто вимагають спеціальних шліфувальних кругів, сформованих під кут спіралі. Наша фабрика пропонує послуги шліфування для обох типів зубчастих коліс, і ми можемо досягти високої точності для обох, за умови, що машина та інструменти відповідні.

Запитання 5: Який типовий кут нахилу спіралі для прецизійної косозубої шестерні?

Відповідь: типовий кут нахилу спіралі для прецизійної косозубої шестерні коливається від 8 до 30 градусів. Кут спіралі 15-20 градусів є звичайним для багатьох промислових застосувань, оскільки він забезпечує хороший баланс між гладкістю, вантажопідйомністю та осьовим зусиллям. Вищі кути спіралі (25-30 градусів) забезпечують ще більш плавну роботу, але створюють більшу осьову тягу, тоді як нижчі кути (8-12 градусів) створюють меншу тягу, але менше покращують плавність. Наша фабрика може адаптувати кут спіралі до конкретних вимог вашого застосування, оптимізуючи рівень шуму, навантаження та термін служби підшипника.

Висновок: виберіть правильне прецизійне обладнання для свого застосування

Вибір між точними гвинтовими та циліндричними шестернями є критичним рішенням, яке впливає на продуктивність, рівень шуму, навантажувальну здатність і загальну надійність вашої механічної системи. Гвинтові зубчасті колеса пропонують більш плавну, тихішу роботу, вищу вантажопідйомність і кращу довговічність, але вони дорожчі у виробництві та потребують упорних підшипників. Навпаки, прямозубі шестерні простіші, економічніші та не створюють осьової тяги, але вони шумніші та менш здатні витримувати високі навантаження на високих швидкостях. Наша фабрика Raydafon Technology Group Co., Limited має досвід і виробничі потужності, щоб виробляти обидва типи механізмів відповідно до найвищих стандартів якості, і ми можемо допомогти вам вибрати оптимальний механізм для вашого конкретного застосування.

Готові вибрати правильний точний механізм для свого проекту?Зв’яжіться з Raydafon Technology Group Co., Limited сьогодніfor a comprehensive gear selection consultation. Наша команда проаналізує ваші вимоги до крутного моменту, швидкості, простору та шуму та порекомендує ідеальне рішення Precision Gear. Ми пропонуємо безкоштовні техніко-економічні обґрунтування, конкурентоспроможні ціни та послуги швидкого створення прототипів.Замовте безкоштовну консультацію щодо вибору передач у Raydafon Technology Group Co., Limited, і забезпечте оптимальну продуктивність вашої системи передачі енергії.
