Черв'ячні редуктори серії WPDA
  • Черв'ячні редуктори серії WPDAЧерв'ячні редуктори серії WPDA
  • Черв'ячні редуктори серії WPDAЧерв'ячні редуктори серії WPDA

Черв'ячні редуктори серії WPDA

Черв'ячні редуктори серії WPDA — 13 типорозмірів (40–250), передаточні числа від 5:1 до 100:1, вихідний крутний момент 15–2500 Н·м, споживана потужність 0,12–15 кВт, чавунний корпус IP65 з примусовою змащенням. Черв'ячне колесо загартовано і відшліфовано до HRC 58-62; подвійне манжетне ущільнення запобігає проникненню в порожнину редуктора борошняного пилу, польового мулу та промивної води. Доступні кріплення на опорі, фланці та порожнистому валу, а вихідний вал можна обробити відповідно до наявного двигуна. Надішліть споживану потужність, необхідний коефіцієнт і фланець двигуна — ми повернемо відповідну раму, креслення з розмірами та заводську пропозицію протягом 24 годин.
4050607080100120135147155175200250

Черв'ячні редуктори серії WPDA — передаточні числа від 5:1 до 100:1, 15–2500 Н·м, чавунний корпус IP65

Якщо ви купуєте черв’ячний редуктор для змішувача, конвеєра, пакувальної лінії або сільськогосподарського обладнання, три цифри, які вирішити, чи підходить він, передаточне число, вихідний крутний момент і фланець двигуна. Серія WPDA охоплює всі три по тринадцять типорозміри корпусу від 40 до 250, споживана потужність від 0,12 кВт до 15 кВт і чавунний корпус, що відповідає стандарту IP65. змив і пил. Наведені нижче таблиці дають змогу підібрати раму до ваших завдань, не відкриваючи каталог.

Знімок специфікації

  • Розміри рами40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Вхідна потужність0,12 кВт – 15 кВт
  • Коефіцієнт зменшення5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Вихідний момент15 Н·м – 2500 Н·м
  • житлоВисокоміцний чавун, стійкий до ударів і деформації
  • Черв'ячне колесоЗагартовано та відшліфовано, HRC поверхні зуба 58–62
  • захистIP65 — двокромкове ущільнення плюс пилонепроникне каркасне масляне ущільнення
  • МонтажНіжка, фланець або порожнистий вал; вихідний вал, оброблений до вашого двигуна
  • ЗмащенняПримусовий контур змащування, піддон нижче 60 °C у режимі 24/7

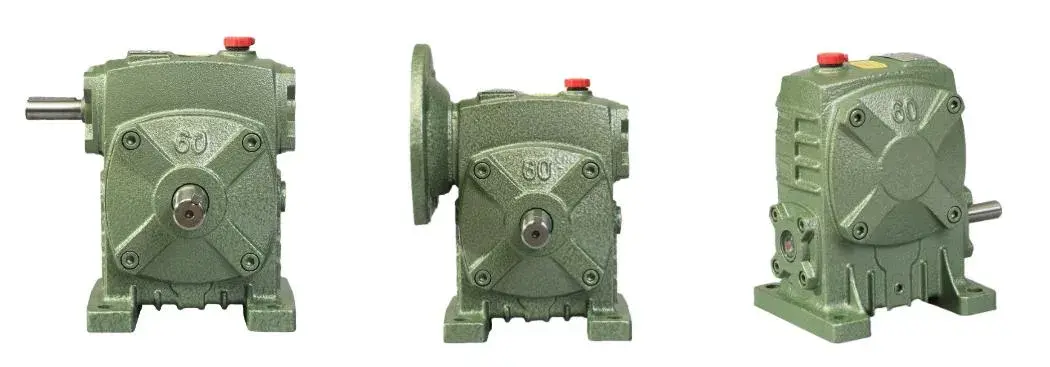

WPDA Series Worm Gearboxes — cast iron housing worm reducer

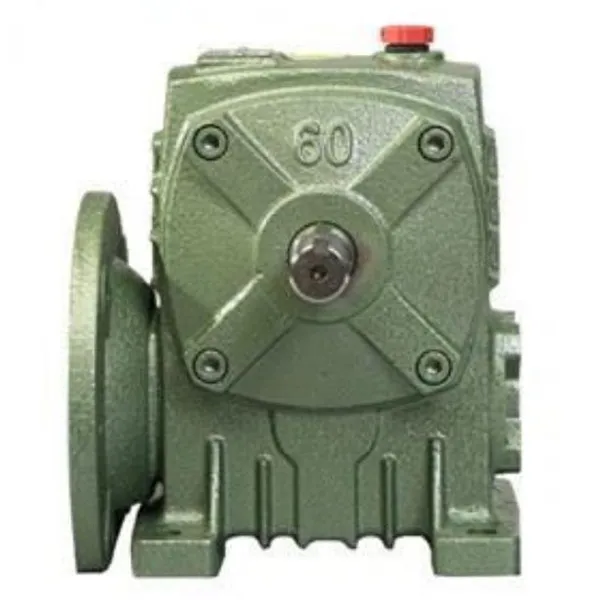

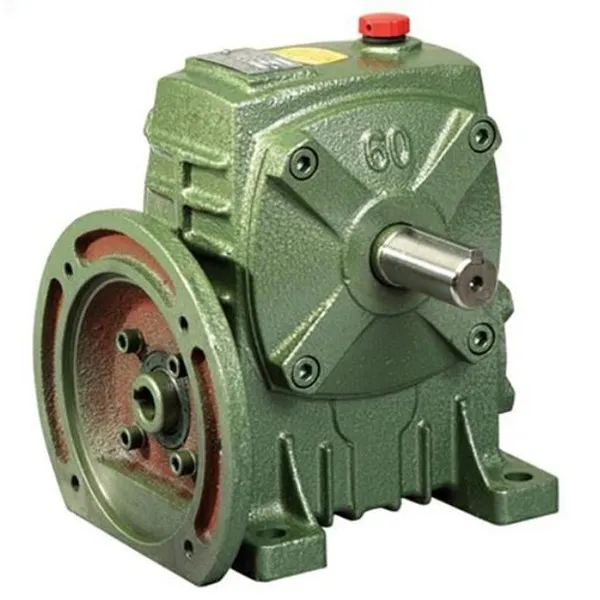

Черв'ячний редуктор WPDA — чавунний корпус, вхідний фланець, вихідний вал порожнистий або суцільний.

Де підходить WPDA

Обробка та змішування їжі

Самоблокування утримує весло, коли двигун зупиняється

Співвідношення 40:1 на WPDA-70 дозволяє міксеру великої ємності запускатися під навантаженням без зупинки. Коли шнур зупиняється, геометрія черв'яка, що самоблокується, не дає веслу впасти під власною вагою. The подвійне манжетне ущільнення запобігає потраплянню борошняного пилу в масло, тому міжсервісний інтервал збільшується приблизно до шести місяців.

Стічні води та сортування

Чавунний корпус і двокромкове ущільнення для захисту від вологи

На каналізаційних або сміттєсортувальних заводах витік масла через зношене манжетне ущільнення вбиває підшипники. WPDA-100 використовує нержавіючий чавунний корпус і двокромкове ущільнення; виміряв падіння робочого шуму навколо 80 дБ до 62 дБ, що має значення в нічні зміни в житлових зонах.

Сільськогосподарська техніка

Співвідношення 60:1 втричі збільшує крутний момент барабана комбайна

На молотильному барабані комбайна 60:1 WPDA-80 збільшує крутний момент двигуна приблизно втричі та покращує обмолот ефективність приблизно на 25 %. Порожнистий вал встановлюється прямо на наявний приводний вал, тобто раму не потребує повторної обробки. IP65 запобігає попаданню мулу та дощу в порожнину редуктора.

Логістика та підйом

Пряме кутове розташування економить 30% місця для установки

On automated sorting lines and lifting platforms, the right-angle worm layout lets the motor sit beside the driven shaft instead of behind it. A 25:1 WPDA-60 gives fine enough positioning for parcel sorting без сервоприводу. Output shafts can be machined to match imported motors, avoiding a full transmission своп. ДивЧерв'ячний редуктор серії WPдіапазон для мита з нижчим коефіцієнтом.

Таблиця вибору — потужність, коефіцієнт і вага

Коротка довідка про типорозмір — номінальна вхідна потужність і вага
Розмір Вхідна потужність (кВт) Діапазон співвідношення Вага (кг)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Вихідний крутний момент коливається від 15 Н·м для розміру 40 до 2500 Н·м для розміру 250. Якщо для ваших обов’язків потрібне передавальне число за межами дев’яти стандартні кроки, запитайте найближчу пару, і ми підтвердимо фактичну вихідну швидкість і крутний момент.

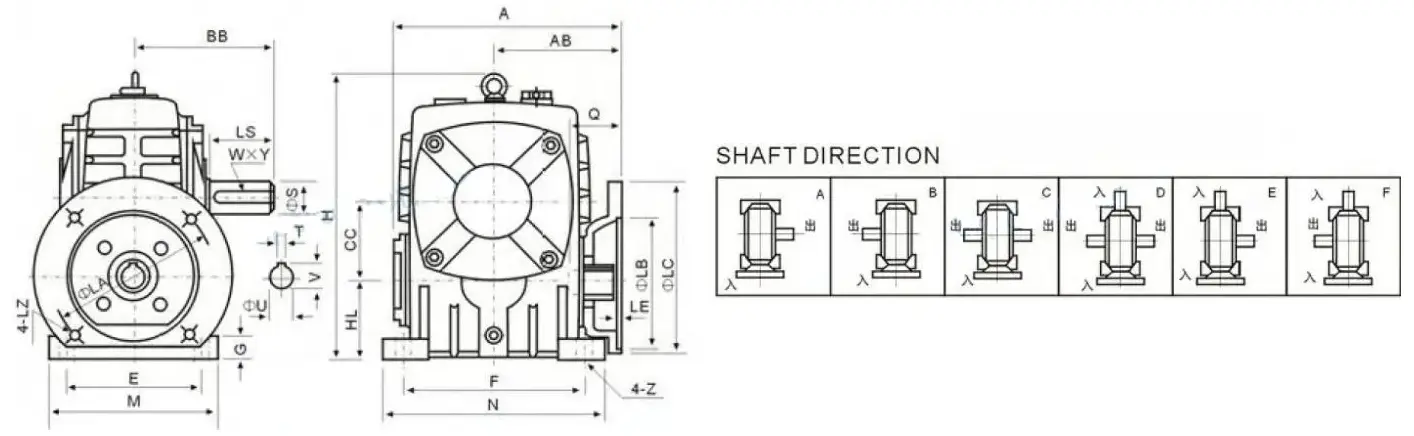

Установчі розміри — розміри рами від 40 до 250

Монтажні розміри (мм) — A, AB, BB, H, HL, фланець LA/LB/LC, вхідний отвір Q/U, вихідний вал LS/S
Розмір A АВ BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Всі розміри в міліметрах. На мобільному телефоні проведіть пальцем по столу горизонтально, щоб дістатися до колонок фланців і валів. Надішліть раму двигуна та необхідний розмір вихідного вала, і ми підтвердимо відповідний ряд перед тим, як зробити замовлення.

Чому покупці вибирають цю серію

01

Загартоване та відшліфоване черв'ячне колесо, HRC 58–62

Черв'ячний круг проходить загартування і шліфування з твердістю поверхні зуба в діапазоні HRC 58-62. У застосуванні гірничого конвеєра два роки безперервної роботи призвели до зносу шестерні менше 0,1 мм — приблизно в три рази перевищує термін служби стандартного редуктора в тому самому режимі. Theвиготовлення прецизійних передачсторінка показує етапи шліфування та перевірки за цією цифрою.

02

Примусове змащування підтримує температуру картера нижче 60 °C у режимі 24/7

Внутрішній примусовий контур змащення живить сітку та підшипники, а не покладається лише на бризки. на безперервна 24-годинна робота, температура масляного картера залишається нижче 60 °C, що уповільнює окислення мастила та утримує film thickness at the worm contact. Це різниця між редуктором, який працює один сезон, і одним що триває декілька.

03

Подвійне ущільнення IP65 і корпус, який не проржавіє

A double-lip seal plus a dustproof skeleton oil seal holds IP65 against mud, rain and process dust. На а сміттєсортувальне місце, де звичайні редуктори витікали масла та конфіскувалися протягом трьох місяців, WPDA-100 працював 18 місяців у тому самому корозійному середовищі без жодної краплі витоку. If your duty is lighter and you need a smaller envelope, compare theЧерв'ячний редуктор серії RV.

04

Вихідний вал оброблений для вашого двигуна, а не навпаки

Доступні кріплення на ніжці, фланці та порожнистому валу, а вихідний вал можна обробити за розміром двигуна або веденого вала, яким ви вже володієте. Заводу сільськогосподарських машин потрібен був вал, який би відповідав старішому моторний; замінний вал відправили за три дні та прикрутили без заміни двигуна. для сільськогосподарські повинності дивсільськогосподарський редуктордіапазон також.

Відгуки клієнтів

«Ми запускаємо їх у вологому харчовому цеху, де попередні коробки передач іржавіли і потребували частих відключень. З серією WPDA корпус не іржавіє навіть через борошно та вологу навколо цілий день, а бронза черв'ячне колесо ще чисте. Шум під час роботи практично незначний, тому він більше не заважає food testing equipment nearby. Коли мені потрібно було відкоригувати коефіцієнт зменшення, їх команда провела мене через це відмінності моделі та запустив розрахунок навантаження для мене — рекомендований блок працював гладко з самого початку почати».

Емма ВілсонХарчовий завод, Сідней, Австралія

«Коробки передач WPDA дуже добре працювали в нашому проекті — надійні, ефективні та прості в установці та обслуговуванні. Від першої консультації до пологів все пройшло гладко, і спілкування було простим. Ми продовжимо працювати разом і рекомендуватимемо продукт іншим партнерам».

Джеймс КартерПокупець проекту, клієнт Raydafon

Надішліть свою потужність двигуна та передаточне число — отримайте відповідну раму

Повідомте нам вхідну потужність, необхідну вихідну швидкість або коефіцієнт, тип монтажу та розмір вала. Ми підтвердимо Рамку WPDA, поверніть креслення з розмірами та вкажіть ціну заводу, як правило, протягом 24 годин. Повний асортимент начерв'ячний редукторсторінки.
