Карданний вал для рулонних прес-підбирачів Case IH

Карданний вал для рулонних прес-підбирачів Case IH — охоплює RB444, RB454, RB455A, RB464, RB554 і RB564, а також варіанти RB454 для силосування та RB454. Трансмісії постійної швидкості CAT4 і CAT5 з фрикційною муфтою; вхідний шпонка 1.375-6 або 1.375-21 в залежності від трактора; потребна потужність 40–100 к.с. (30–75 кВт). Значення крутного моменту зчеплення від 1000 Н·м (CAT3/S4) до 1800 Н·м (CAT4/S6). Надішліть свою модель прес-підбирача та шліц ВВП трактора — ми підтверджуємо категорію трансмісії, крутний момент зчеплення та довжину вала та надсилаємо заводську ціну протягом 24 годин.

Заміна OEM · Case IH серії RB

Карданний вал для рулонних прес-підбирачів Case IH — трансмісії постійної швидкості CAT4 і CAT5, шліц 1.375-6 / 1.375-21

Карданний вал рулонного прес-підбирача виходить з ладу одним із двох способів: карданний шарнір не може прийняти кут повороту на на повороті, або зчеплення не ковзає з правильним крутним моментом, а коробка передач приймає на себе амортизатор. Ця сторінка містить перелік розмірів валів, необхідну потужність і номери деталей зчеплення для Case IH RB444, RB454, RB455A, RB464, RB554 і прес-підбирачі RB564, щоб ви могли підібрати запасний вал до моделі прес-підбирача, яку ви фактично використовуєте.

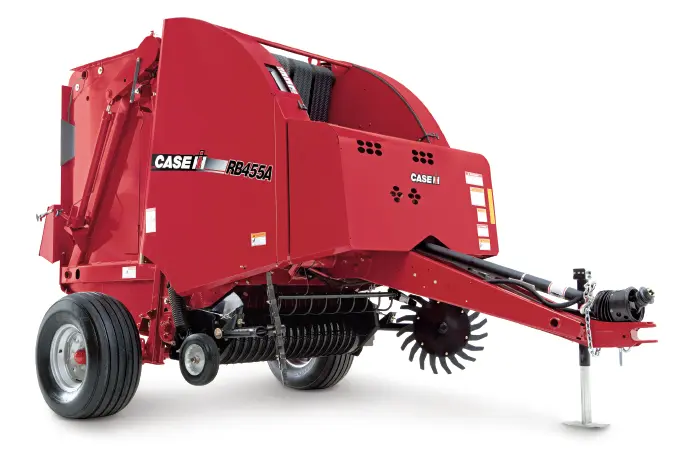

Моделі прес-підбирачів покриті

6 базових моделей RB444, RB454, RB455A, RB464, RB554, RB564 — а також варіанти RB454 для силосування та RB454 з роторними фрезами.

Розміри трансмісії

CAT4 / CAT5 Трансмісія постійної швидкості з фрикційною муфтою. Вхідний шліц 1.375-6 або 1.375-21 в залежності від трактора.

Вимоги до живлення

40–100 к.с Від 30 кВт на RB444 до 75 кВт на роторному фрезі RB454. Повний розподіл у таблиці нижче.

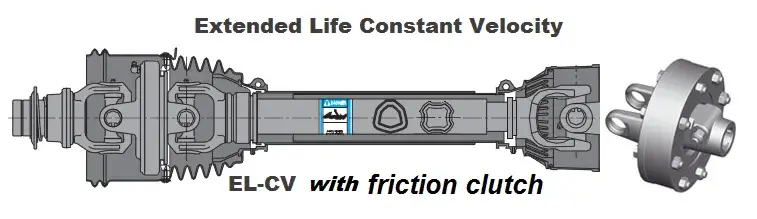

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

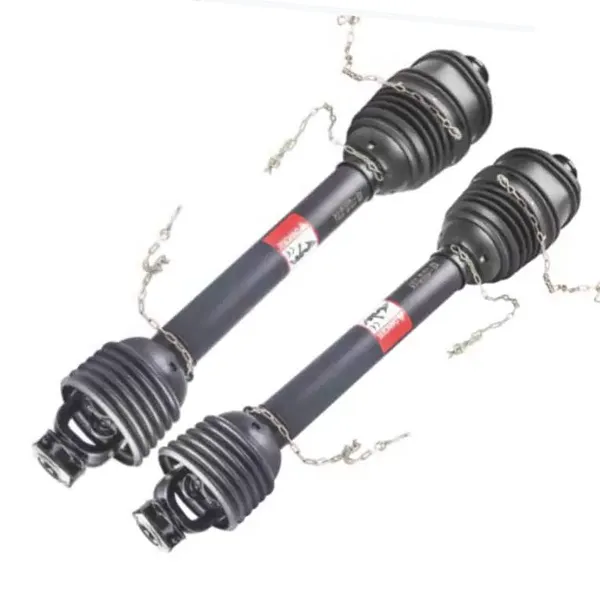

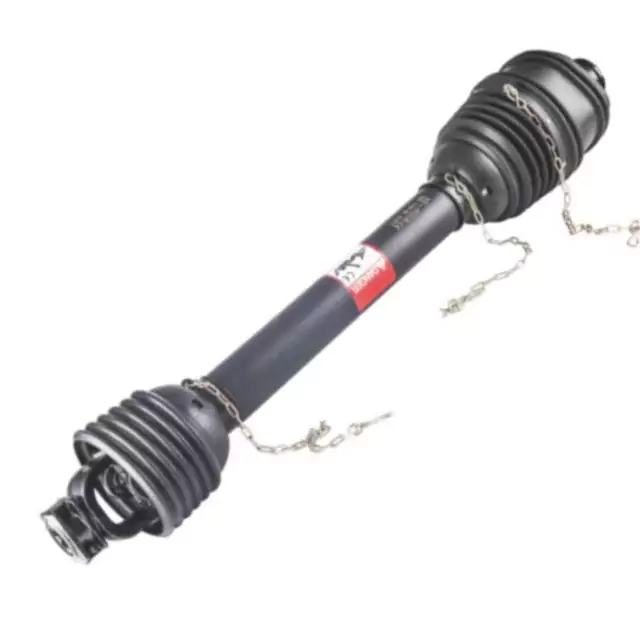

Карданний вал в зборі — ШРУС, фрикційна муфта і вхідний хомут 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Наконечник зчеплення і шліцева деталь — швидкороз'ємна вилка і щитовий підшипник.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Варіанти вхідного бугеля — 1.375-6 і 1.375-21 шліц, підігнаний до втулки ВВП трактора.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Конфігурація фрикційної муфти та зрізного болта — точка ковзання захищає коробку передач прес-підбирача.

Таблиця моделей — Розмір карданного вала та необхідна потужність за прес-підбирачем

Моделі рулонних прес-підбирачів Case IH — розмір вала та вимоги до потужності ВВП
Модель прес-підбирача Розмір карданного вала Потрібна потужність відбору потужності, к.с. (кВт)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Силос CAT4 65 (48)
Роторний різак RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Залежно від моделі, Case IH вимагає трансмісії постійної швидкості CAT4 або CAT5 із фрикційною муфтою. Роторний різак RB454 є єдиним варіантом у цьому діапазоні, який вимагає CAT5 із потужністю 100 к.с. (75 кВт) — якщо ваш трактор нижче цієї цифри, підтвердьте збірку прес-підбирача перед замовленням.

Constant velocity PTO shaft part number reference for Case IH round balers
Посилання на ВВП із постійною швидкістю — базові номери деталей від CAT3 до CAT5, 540 і 1000 об/хв.

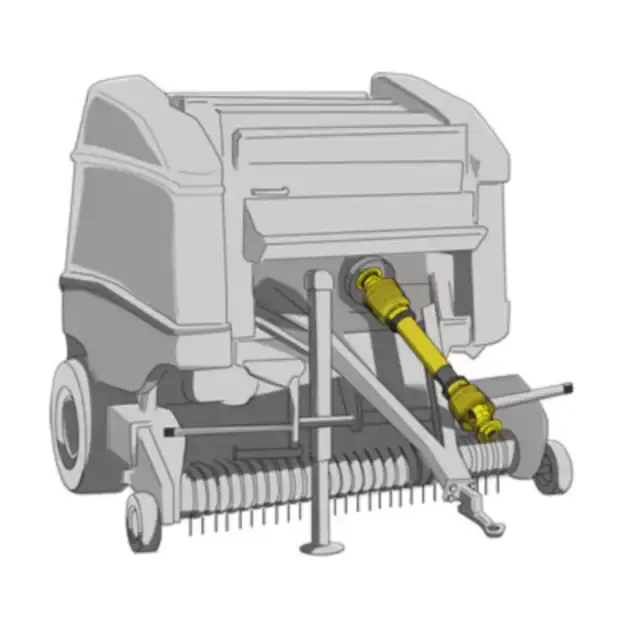

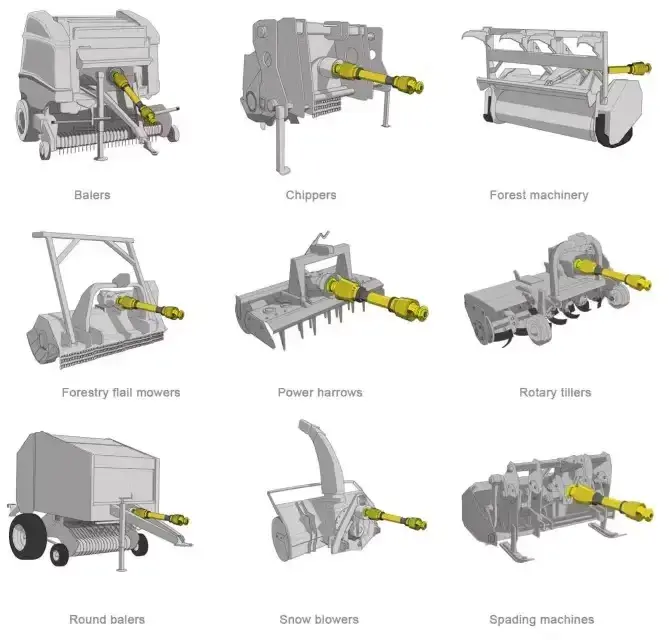

PTO shaft installed on a round baler in field operation
Польова установка — кут валу та зазор щита на вході прес-підбирача.

Номери деталей ВВП постійної швидкості та зчеплення

ВВП постійної швидкості — базові номери деталей за категорією та шліцом трактора
CV PTO Трактор Сплайн Номер базової частини
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Фрикційні муфти FT для шліцевого входу 1.375-6
Універсальний розмір Крутний момент (Н·м) Номер деталі
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

Наведені вище номери деталей є орієнтирами для підбору вала до прес-підбирача та трактора. Якщо ваш прес-підбирач використовує іншу половину знаряддя або заглушка трактора є шліцом 1,750-20, надішліть модель, і ми підтвердити правильну комбінацію. Чим ширшеКарданний вал для рулонних прес-підбирачівасортимент також охоплює інші марки прес-підбирачів.

Що вирішує, чи стрижень підходить і служить

  1. Зіставте категорію трансмісії з моделлю прес-підбирача

    CAT4 і CAT5 не є взаємозамінними в цьому діапазоні. RB444, RB454 і RB455A використовують CAT4; RB464, RB554 і RB564 запускають CAT5; роторний різак RB454 також вимагає CAT5. Установка валу CAT4 на прес-підбирач, який вимоги до CAT5 залишають з’єднання заниженим під кутом розвороту, де більшість передчасних відмов початок.

  2. Зіставте вхідний сплайн з трактором, а не з прес-підбирачем

    Сторона прес-підбирача фіксується знаряддям, але сторона трактора залежить від трактора, який ви використовуєте. 1.375-6 - звичайний 540 обертів на хвилину; 1.375-21 - 1000 обертів на хвилину; 1,750-20 відображається на вищій потужності трактори. Надсилання моделі трактора та фотографії втулки ВВП – це найшвидший спосіб підтвердити, яке ярмо потрібно встановити. Якщо ви також оновлюєте привід агрегату, дивКарданний валкатегорії для повного асортименту.

  3. Встановіть фрикційну муфту на прес-підбирач, а не на трактор

    Фрикційна муфта має проковзнути, перш ніж редуктор прес-підбирача сприйме ударне навантаження. Занадто високо встановлене зчеплення передасть удар прямо в коробку передач; встановлений занадто низько, він зісковзує під час звичайного пресування. FT У таблиці зчеплення вище наведено еталонний крутний момент для універсального розміру — 1000 Н·м для CAT3/S4, 1800 Н·м для CAT4/S6 і 1450 Н·м для CAT5/S8.

  4. Перевірте кут нахилу валу та зазор щита на поворотній смузі

    Шарнір постійної швидкості допускає більший кут повороту, ніж стандартний універсальний шарнір, але щиток все ще потребує зазору при повному блокуванні. Якщо вал виходить знизу або щит стикається з дишлом на повороті, з’єднання вийде з ладу рано незалежно від рейтингу. На зображенні вище показано цільовий кут на вхід прес-підбирача. Для прес-підбирачів інших виробниківКарданний вал для рулонних прес-підбирачів Kroneсторінка містить перелік еквівалентних опорних точок.

Надішліть свою модель прес-підбирача та вал ВВП трактора

Розкажіть нам модель прес-підбирача (RB444 до RB564) і вал ВВП трактора (1.375-6, 1.375-21 або 1.750-20). Ми будемо підтвердьте категорію трансмісії, крутний момент зчеплення та довжину валу та надішліть пряму заводську ціну — зазвичай протягом 24 годин. Доступні спеціальні довжини та конфігурації щита. Якщо ваш інструмент використовує a нестандартна коробка передач, стсільськогосподарський редуктордіапазон також може бути актуальним.
