Карданний вал із муфтою ковзання для дискової косарки 1340
  • Карданний вал із муфтою ковзання для дискової косарки 1340Карданний вал із муфтою ковзання для дискової косарки 1340
  • Карданний вал із муфтою ковзання для дискової косарки 1340Карданний вал із муфтою ковзання для дискової косарки 1340

Карданний вал із муфтою ковзання для дискової косарки 1340

Оптова заміна ковзаючої муфти карданного вала для дискових косарок 1340 / Hesston 1340 і 1345. Подвійний CV-збір 55N замінює 80-градусний ШРУС з боку трактора та 50-градусний ШРУС з боку дискового агрегату. З'єднання трактора зазвичай становить 1,375-21; з’єднання інструменту — круглий затискач діаметром 1,50 дюйма; у конструкції використовуються 6-шліцеві кінці 1-3/8 дюймів. Дводискова фрикційна муфта встановлена ​​на момент ковзання 2800 Н·м і знову вмикається після перевантаження. Номери деталей 14656849, 82-14656849 і 83-14656849 вказані для повного складання, половини знаряддя та половини трактора. Сумісність включає в себе Hesston 1340/1345, вибрані CaseIH 8312, Massey Ferguson PTD 12 і New Idea 5512. MOQ, налаштування та час виконання вказані для кожного замовлення після підтвердження номера деталі та розміру з’єднання.

Оптова заміна OEM · Привід дискової косарки

Оптовий карданний вал із муфтою ковзання для дискової косарки 1340 — технічні характеристики, мінімальна вартість, налаштування та час виконання для Hesston 1340/1345 і сумісних дискових косарок

Це заміна карданного валу з муфтою ковзання для дискової косарки 1340 і групи Hesston 1340/1345. Сторінка створена навколо трьох перевірок, які визначають, чи підходить вал: кут ШРУС з кожного боку, трактор і реалізуйте розміри з’єднань і момент ковзання, який захищає редуктор дискового механізму. Номери деталей для комплектації Збірка, половина знаряддя та половина трактора перераховані нижче, щоб ви могли порівняти наявний агрегат раніше запит пропозиції.

Оптова пропозиціяЗа замовлення
MOQЦіна за замовлення
НалаштуванняНа основі малюнків
Час виконанняЦіна за замовлення

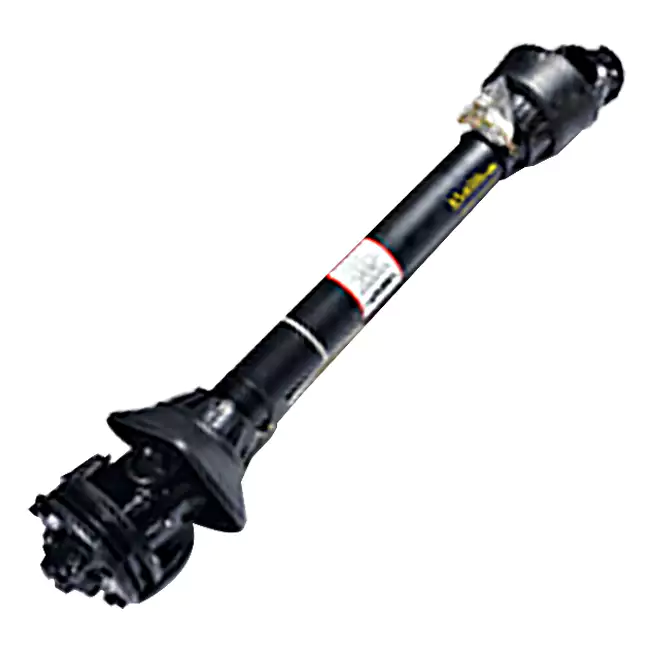

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Повний агрегат 55N з подвійним CV із муфтою ковзання — з боку трактора CV 80 градусів, з боку диска — 50 градусів CV.

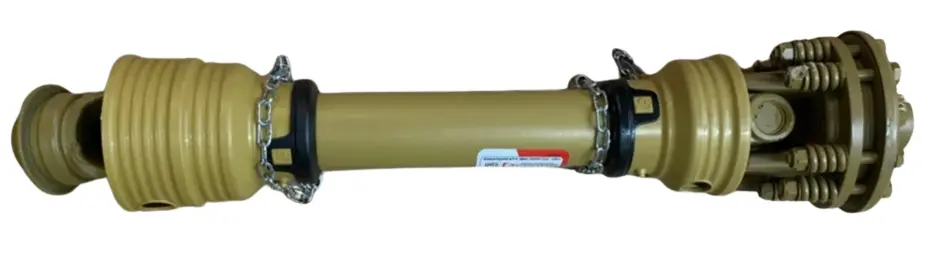

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Деталі зчеплення та вилки — дводискова фрикційна муфта та 6-шліцевий кінець 1-3/8 дюйма.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Орієнтовний кут ШРУС — 80 градусів з боку трактора і 50 градусів з боку диска.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Вигляд частин у розібраному вигляді — крос-кіт, трубчасті хомути, вузол ковзання та захисний щиток.
  • Хесстон1340 / 1345
  • CaseIHвиберіть 8312
  • Massey FergusonPTD 12
  • Нова ідея 5512
  • 55Nподвійне резюме
  • 2800 Н·ммомент ковзання

Привід і зчеплення

Посилання на оригінальне обладнання
55N
Кут CV з боку трактора
80 градусів
Кут CV з боку диска
50 градусів
Вхідний вал
Зазвичай круглі 1,50 дюйма
Кінці трактора / знаряддя
1-3/8" 6-шліцевий
З'єднання трактора 14656849
1.375-21
Здійснити підключення
1,5" RD затискач
Тип муфти ковзання
Дводискове тертя
Момент ковзання
2800 Н·м
Відключення живлення при перевантаженні
Протягом 0,3 секунди
Самовідновлення після ковзання
Протягом 30 секунд

Будівництво та захист

Матеріал валу
40Cr легована сталь
Обробка поверхні
Дакромет проти іржі
Стійкість до сольових бризок
Понад 1000 годин
Розташування ущільнень
Трикромкове каркасне сальник + магнітне кільце для видалення стружки
Захист від пилу
Повністю закритий пилозахисний чохол
Посилання на забруднення
ISO 4406 18/16 через 500 годин у піску, пилу та росі
Еталонна швидкість леза
1800–2200 об/хв
Демпфування
Гідравлічне демпфування + попереднє натяг пружини
Індикація зносу
Кільце візуального індикатора зносу
Довідка про витрату палива
12% знижка на поставлений матеріал

Таблиця номерів деталей — повна збірка та половини

55N подвійний CV у зборі та номери деталей півосі
Номер деталі Трактор Реалізувати опис
14656849 1.375-21 1,5" RD затискач 55N 80x50 Double CV
82-14656849 немає 1,5" RD затискач 55N 50 градусів CV половина (знаряддя)
83-14656849 1.375-21 немає 55N 80 градусів CV половина (трактор)

Повний комплект – це номер деталі для замовлення, коли замінюються обидві половини. Якби тільки трактор наполовину або половина інструменту зношена, номер півосі відповідає тому. Дві половини вказані окремо, оскільки Кут CV відрізняється між стороною трактора та стороною дискового агрегату. Інші способи застосування дискової косарки дивВал карданний для дисківкатегорія.

Частини продукту — контрольні номери для сервісної заміни

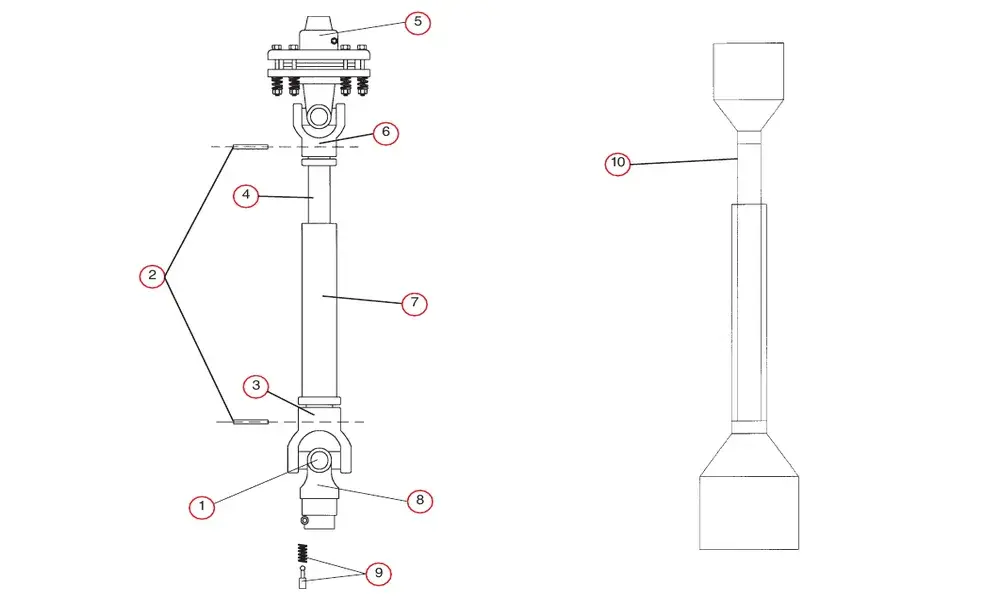

Сервісні запчастини за контрольним номером і колонкою з номером запчастини
посилання немає Назва частини 147129 147134 147248
1 Хрестовий комплект 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Гніздо на кінці трубки 151050 151070 151070
4 Внутрішня труба 151090 151092 151092
5 Збірка ковзаючого зчеплення — — —
6 Хомути кінця труби 151045 151065 151065
7 Зовнішня труба 151091 151093 151093
8 Торцевий хомут трактора 151035 151055 151055
9 Штифт швидкого від’єднання 170110 170110 170110
10 Щит безпеки 124310 124315 124315
10 Запобіжний щит Єврокардан 124311 124316 124316

Таблиця деталей призначена для сервісної заміни окремих компонентів. При замовленні повної заміни валу, використовуйте номер вузла в попередній таблиці. Чим ширшеАсортимент карданного валаперераховує інші сільськогосподарські трансмісії категорії.

Поведінка зчеплення — що захищає налаштування 2800 Н·м

Під час звичайного косіння

Стан зчеплення
Заручений
Передається крутний момент
До 2800 Н·м
Еталонна швидкість леза
1800–2200 об/хв
Демпфування
Гідравлічна + попереднє натяг пружини

Дводискова фрикційна муфта залишається увімкненою, поки дискова косарка виконує звичну роботу. Гідравлічне демпфування і механізм попереднього натягу пружини призначений для підтримки стабільної швидкості леза, коли опір коливається на схилах і вологому землю.

Коли косарка натикається на камінь або корінь

Стан зчеплення
Накладки
Відключення живлення
Протягом 0,3 секунди
Скинути
Самовідновлення протягом 30 секунд
Перевірка зносу
Кільце візуального індикатора зносу

Муфта ковзання - це частина, яка приймає амортизатор замість коробки передач дискового механізму. Пружина, що самовідновлюється система відновлює передачу після усунення перешкоди, а кільце індикатора зносу дає візуальну орієнтиру коли диски зчеплення потребують уваги.

Крутний момент ковзання 2800 Н·м вказано в матеріалі продукту. Підтвердьте налаштування проти модель дискової косарки та ВВП трактора перед замовленням. Інформацію про трансмісію відповідного обладнання дивКарданний вал для дисків New Hollandяк перехресне посилання для конфігурацій на стороні диска.

Перш ніж запитати пропозицію

  1. Підтвердьте модель косарки та наявний номер деталі

    Дискова косарка 1340, Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 і New Idea 5512 є посиланнями на сумісність у наданому матеріалі. Існуючий номер деталі вала є найшвидшим способом підтвердити заміну.

  2. Перевірте шліц ВВП трактора

    Повний вузол 14656849 вказано разом із з’єднанням трактора 1.375-21. Якщо на тракторі використовується інша втулка ВВП, підтвердьте половину трактора окремо за допомогою 83-14656849 або еквівалента.

  3. Підтвердьте підключення обладнання

    Сторона знаряддя вказана як 1,5-дюймовий зажим RD у повній збірці та в половині знаряддя 82-14656849. Якщо вхід дискобіни використовує інший затискач або хомут, перевірте половину знаряддя перед замовленням.

  4. Перевірте момент ковзання та стан зчеплення

    Зчеплення встановлено на 2800 Н·м у матеріалі, що постачається. Якщо існуючу муфту було відрегульовано або косарка працює з іншою коробкою передач, перевірте налаштування ковзання відповідно до посібника косарки, перш ніж запропонувати заміну.

MOQ, налаштування та час виконання вказані для кожного замовлення, оскільки вони залежать від того, чи є замовлення повним у зборі чи напіввал, і чи відповідають розміри з’єднань стандартним номерам деталей. На цій сторінці нічого немає зобов'язується до фіксованого мінімального замовника або часу виконання, який не витримав би іншу конфігурацію. Для відповідної трансмісії категорія дивВал відбору потужності для кормозмішувачівдіапазон.

Надішліть модель косарки та наявний номер деталі

Надішліть модель дискової косарки, наявний номер деталі вала та шліц ВВП трактора. Ми підтвердимо, чи повна збірка 14656849, половина знаряддя 82-14656849 або половина трактора 83-14656849 правильна відповідати, і видавати цінову пропозицію з мінімальною ціною та часом виконання для цієї конфігурації.
