Карданний вал для рулонних прес-підбирачів Krone
  • Карданний вал для рулонних прес-підбирачів KroneКарданний вал для рулонних прес-підбирачів Krone
  • Карданний вал для рулонних прес-підбирачів KroneКарданний вал для рулонних прес-підбирачів Krone

Карданний вал для рулонних прес-підбирачів Krone

Карданний вал рулонного прес-підбирача Krone покриття KR100/125/155/130/160, 1500/1800, 1500V/1250 MC і 1250/1550. Стандартний розмір 4 і CV розміру 4 використовують вал 1210 зі шліцом 1,375-6. Розмір 6 CV доступний для 1500/1800 і окремих збірок 1250/1500; 1500V/1250 MC використовує 2380 або 2480 CV з 1,375-6. Варіанти зчеплення включають FT34 при 1000 Н·м, FT32 при 1000 Н·м, FT42 при 1450 Н·м, виріз K64/2 при 1050 або 1500 Н·м і FF1 при 1000 Н·м. Базові номери деталей CV: 71R4121UCW07000 для CAT3/540 і 71R6121UCW07000 для CAT4/540, обидва 1.375-6. Після підтвердження моделі прес-підбирача та наявної конфігурації вала для кожного замовлення вказується мінімальна вартість, налаштування та час виконання.

Трансмісія рулонного прес-підбирача Krone · Оптова поставка

Оптовий карданний вал для рулонних прес-підбирачів Krone — технічні характеристики, мінімальна вартість, налаштування та час виконання для KR100–1800 і сумісні збірки

Рулонні прес-підбирачі Krone не використовують один і той самий карданний вал. Група від KR100 до KR160 використовує трансмісію розміру 4, 1500 і 1800 може приймати CV розміру 4 або 6, 1500V і 1250 MC використовують CV 2380 або 2480, а 1250/1550 працює Розмір 4 CAT3 CV, тоді як деякі версії 1250/1500 використовують розмір 6 CAT4. У трьох таблицях на цій сторінці перелічено варіант ВВП, тип зчеплення та базовий номер деталі для кожної групи, щоб вал можна було зіставити перед тим, як пропозиція буде запитуваний.

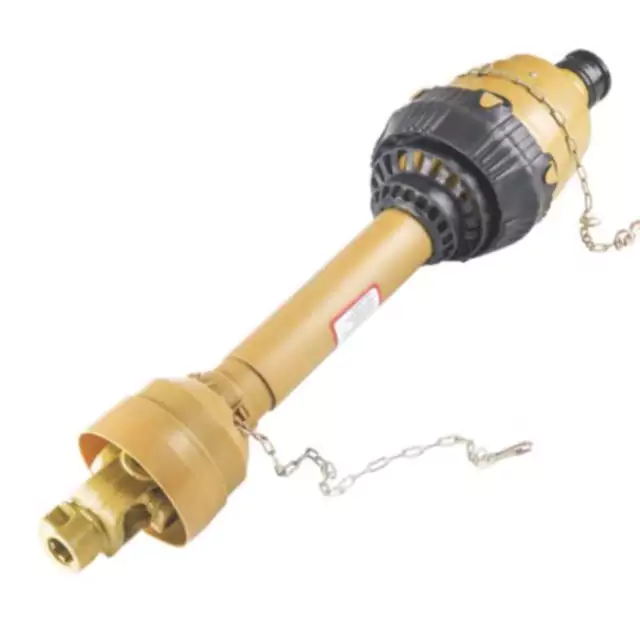

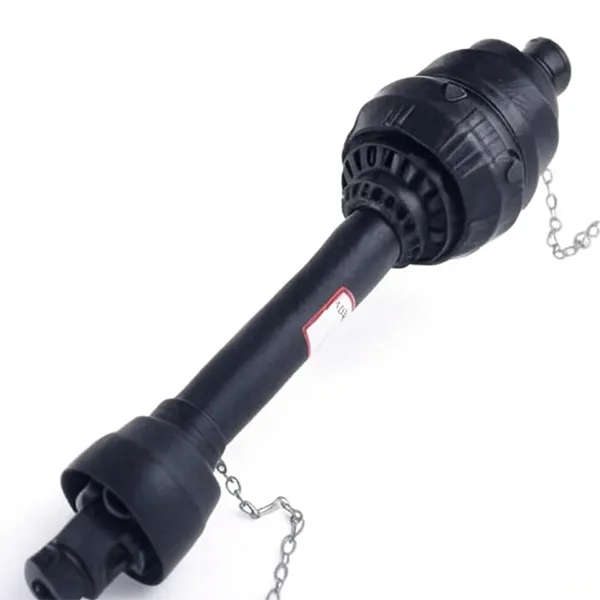

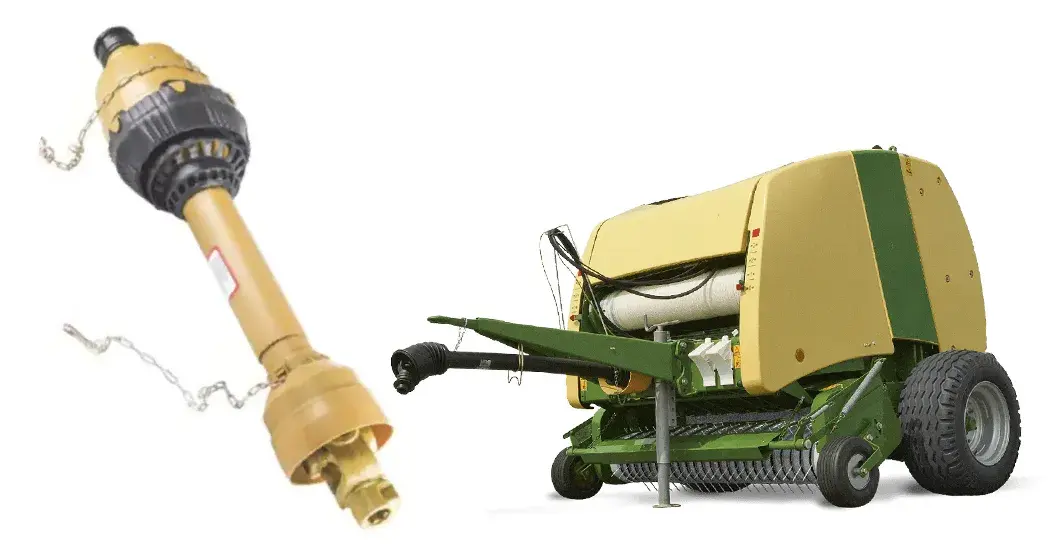

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Вал відбору потужності рулонного прес-підбирача Krone — ШРУС, телескопічна труба та кінець муфти.
13Посилання на моделі
Розмір 4 / Розмір 6Варіанти трансмісії CV
1000–1800 Н·мДіапазон моментів зчеплення
1.375-6Звичайний сплайн

Модель Grid — Варіант ВВП і зчеплення від Baler

Група АKR100 / KR125 / KR155
ВВП
Розмір 4 Standard або розмір 4 CV, вал 1210
Сплайн
1.375-6
Зчеплення
FT34 при 1000 Н·м
Розмір 4
Група АKR130 / KR160
ВВП
Розмір 4 Standard або розмір 4 CV, вал 1210
Сплайн
1.375-6
Зчеплення
FT34 при 1000 Н·м
Розмір 4
Група В1500 / 1800
ВВП
CV розміру 4 або розміру 6
Сплайн
1.375-6
Зчеплення
FT32 при 1000 Н·м або FT42 при 1450 Н·м
Розмір 4 / Розмір 6
Група С1500V / 1250 MC
ВВП
2380 або 2480 CV
Сплайн
1.375-6
Зчеплення
Відріз K64/2 при 1050 або 1500 Н·м
Вирізний клатч
Група D1250 / 1550
ВВП
Розмір 4 (CAT3) CV
Сплайн
1.375-6
Зчеплення
FT32 або FF1 при 1000 Н·м
Розмір 4 CAT3
Група E1250 / 1500 (Розмір 6 збірок)
ВВП
Розмір 6 CV (CAT4) на деяких збірках
Сплайн
1.375-6
Зчеплення
FT42 при 1450 Н·м
Розмір 6 CAT4

Таблиця специфікацій — Модель, ВВП і захист

Оригінальне групування за моделлю прес-підбирача, трансмісією ВВП і потужністю зчеплення
Модель ВВП захист
KR100 / 125 / 155 / 130 / 160 Розмір 4 Стандарт *1210 *1.375-6; Розмір 4 CV *1210 *1.375-6 FT34 *1,375-6 *1000 Н·м
1500 / 1800 Розмір 4 або розмір 6 CV з 1,375-6 FT32 @1000 Н·м або FT42 @1450 Н·м
1500V / 1250 MC 2380 або 2480 CV з 1.375-6 K64/2 Виріз при 1050 або 1500 Н·м *1.375-6
1250 / 1550 Розмір 4 (CAT3) CV з 1.375-6 FT32 або FF1 при 1000 Н·м
1250 / 1500 Деякі використовують CV розміру 6 (CAT4) FT42 при 1450 Н·м

Одна і та сама модель прес-підбирача може з’являтися в кількох конструкціях. Перевірте наявний номер деталі вала або тип зчеплення машину, перш ніж запитувати пропозицію. Прес-підбирачі Krone оснащені фрикційним або вирізом зчеплення в залежності від конструкції. Чим ширшеКарданний вал для рулонних прес-підбирачівсписки сторінок інші марки прес-підбирачів як перехресне посилання.

Номери деталей бази CV і номери деталей зчеплення FT

Базові номери деталей ВВП постійної швидкості
CV PTO Трактор Номер базової частини
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Муфти FT для шліцевого входу 1.375-6
Універсальний розмір Крутний момент Номер деталі
CAT3 / S4 1000 Н·м 6QE344901R
CAT3 / S4 1000 Н·м 635E41203R
CAT4 / S6 1800 Н·м 663H53403R

Базовий номер деталі CV - це збірка без пристрою навісного обладнання. Половина знаряддя, труба та щиток є вибирається окремо за моделлю прес-підбирача. Номери деталей зчеплення FT указано за універсальним розміром і крутним моментом. Якщо наявне зчеплення було відрегульоване, перевірте цільовий крутний момент ковзання відповідно до інструкції прес-підбирача перед замовленням. А споріднена категорія знаходиться наКарданний вал для дисківсторінки.

Як підібрати вал рулонного прес-підбирача Krone

01

Зчитайте модель прес-підбирача з машини

KR100 - KR160 належать до однієї групи; 1500 і 1800 в іншому; 1500В і 1250 МС в третині; 1250/1550 і 1250/1500 в четвертому і п'ятому. Таблиця моделей вище показує ВВП і зчеплення, які відповідають кожній групі.

02

Підтвердьте наявний номер деталі вала

Той самий прес-підбирач може мати фрикційну муфту або врізну муфту. Існуючий номер деталі – це найшвидший спосіб підтвердити, у якій конфігурації було доставлено машину, перш ніж замовляти заміну.

03

Перевірте шліц ВВП трактора

Більшість рулонних прес-підбирачів Krone у цьому асортименті мають 1,375-6 шліц. Якщо трактор використовує іншу втулку ВВП, підтвердьте половину CV окремо. TheАсортимент карданного валана сторінці перераховані інші категорії сільськогосподарської трансмісії, якщо одночасно змінюється сторона трактора.

Де цей вал використовується

Приводи рулонних прес-підбирачів Krone у діапазоні від KR100 до 1800, а також у групах 1500V, 1250 MC та 1250/1550.

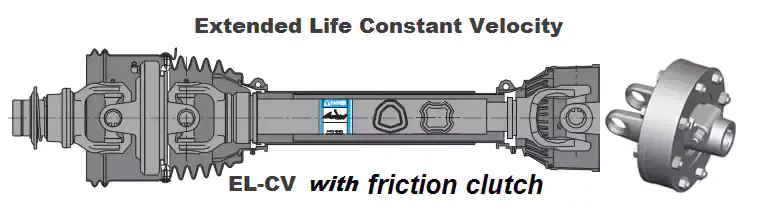

Вал відбору потужності рулонного прес-підбирача Krone отримує потужність від ВВП трактора та передає її до коробки передач прес-підбирача через ШРУС і телескопічна труба. Коли прес-підбирач підхоплює важкий валок або натикається на шматок матеріалу, зчеплення — фрикційний або виріз залежно від конструкції — захищає коробку передач від ударів.

Вал підбирається окремо до моделі прес-підбирача та шліца ВВП трактора. Сторона прес-підбирача фіксує половина агрегату, тип зчеплення та довжина труби; з боку трактора фіксується половина CV і шліц ВВП. Обидва сторони повинні бути підтверджені перед тим, як замовляти замінний вал.

Для відповідного застосування рулонного прес-підбирача,Карданний вал для рулонних прес-підбирачів Case IHсторінка використовує порівнянну структуру моделі за моделлю. Для коробок передач знарядь, які розташовані за карданним валом, побачитисільськогосподарський редуктордіапазон.

Надішліть модель прес-підбирача та номер деталі наявного вала

Надішліть модель прес-підбирача Krone (KR100 до 1800, 1500V, 1250 MC, 1250/1550 або 1250/1500) та наявну частину валу номер або тип зчеплення. Для цього ми підтвердимо варіант PTO, номінальний показник зчеплення та номер базової частини CV побудувати та надати цінову пропозицію з мінімальною ціною та часом виконання для цієї конфігурації.
