Чому правильне центрування важливе для роботи гідравлічного циліндра?

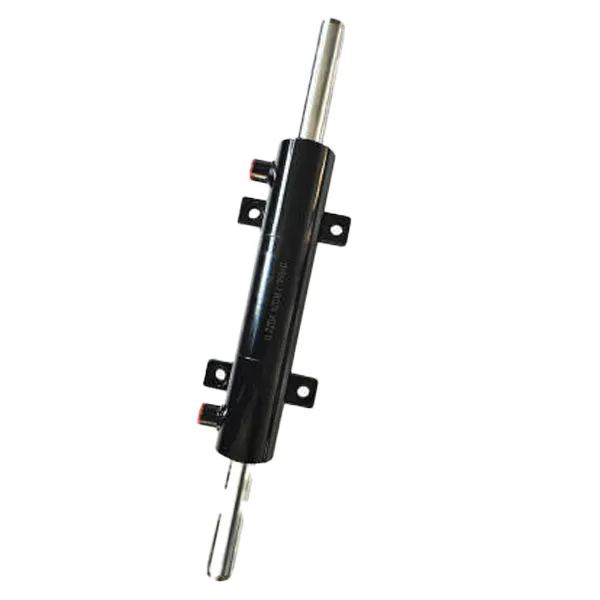

У важкому машинобудуванні та промисловому застосуваннігідроциліндрслужить рушієм лінійного руху, підйому, натискання та штовхання. Проте навіть найточніше виготовлений гідравлічний циліндр передчасно вийде з ладу, якщо не помітити центрування. Правильне центрування гарантує, що поршневий шток рухається концентрично всередині циліндра, рівномірно розподіляючи сили між ущільненнями, підшипниками та поршнем. Коли відбувається зміщення — навіть на частки градуса — бічні навантаження призводять до нерівномірного зносу, екструзії ущільнення, подряпин і, зрештою, до катастрофічної поломки. Наші польові дані за десятиліття підтверджують, що понад 65 відсотків поломок гідравлічних циліндрів пов’язані з помилками центрування. У Raydafon Technology Group Co., Limited ми розробили рішення, які зменшують ці ризики, але розуміння «чому» за вирівнюванням є першим кроком до максимізації часу безвідмовної роботи та безпеки.

Цей вичерпний посібник відповідає на головне питання: чому правильне центрування важливе для продуктивності гідравлічного циліндра? Від внутрішніх витоків і згинання стрижня до зниження енергоефективності та небезпек на робочому місці, ми розкриваємо всі наслідки неправильного центрування. Крім того, ми представляємо точні параметри нашої фабрики, реальні таблиці та структуровані поширені запитання відповідно до стандартів Google AI Overview. Незалежно від того, чи працюєте ви з будівельним обладнанням, гальмівними пресами чи машинами для лиття під тиском, описані тут принципи допоможуть вам досягти максимальної надійності та повернення інвестицій. Наша мета — надати вам практичні знання, щоб кожен гідравлічний циліндр у вашому парку працював згідно з проектом — безпечно, ефективно та довговічно.

1. Які механічні несправності виникають, коли гідравлічний циліндр неправильно встановлений?

Зсув створює позаосьові сили, які гідравлічний циліндр не може витримувати. Коли вісь штока не збігається з віссю стовбура циліндра, бічні навантаження створюють згинальні моменти, що призводить до каскаду механічних пошкоджень. У нашому фабричному досвіді наRaydafon Technology Group Co., Limited, ми розділили ці збої на окремі режими:

• Вигин і вигин штанги– Надмірне бокове навантаження згинає шток поршня, особливо в довгоходових циліндрах. Зігнувшись, стрижень контактує з головкою блоку циліндрів або стовбуром, утворюючи тертя та металеві частинки.
• Поршневі забоїни та задирання– Поршень нахиляється всередині стовбура, викликаючи контакт металу з металом. Надрізання створює осьові канавки, які пропускають рідину під високим тиском, різко зменшуючи вихідну силу.
• Злам підшипника та кільця зносу– Зносні кільця (або кільця ковзання) розроблені для радіальних навантажень, але серйозне зміщення перевищує їх міцність на стиск, що призводить до руйнування або деформації холодного потоку.
• Овальність стовбура циліндра– Повторні бічні навантаження деформують поперечний переріз стовбура з круглого в овальний. Така овальність прискорює зношування ущільнення та створює стрибки тиску.
• Поломка монтажного кронштейна та шпильки– Невідповідність передає напругу на кріплення скоби, цапфи або фланцеві болти. Наші журнали ремонту показують тріснуті кронштейни та зрізані штифти в 23 відсотках невідповідних установок.

Щоб проілюструвати механічні наслідки, нижче наведено порівняльну таблицю на основі наших заводських випробувань на міцність. У таблиці показано прогресування несправності в умовах контрольованого зсуву з використанням стандартних розмірів гідравлічного циліндра. Зверніть увагу на прискорене зношування навіть при кутовій несувісності на 0,5 градуса.

Як показують дані, гідравлічний циліндр, що працює лише з кутовим зсувом лише на 0,5 градуса, втрачає більше 80 відсотків свого теоретичного ресурсу втоми. У реальних застосуваннях, таких як стріли екскаватора або гідравлічні преси, вібрація та теплове розширення часто погіршують початкове зміщення. Наші інженери в Raydafon завжди рекомендують лазерну перевірку вирівнювання критичних циліндрів. Крім того, гнучкі монтажні пристосування, такі як сферичні проушини стрижня або цапфові підшипники, можуть компенсувати незначні конструктивні деформації, але вони ніколи не замінять потребу в геометрично вирівняних монтажних поверхнях. Розуміння цих механізмів поломки прямо пояснює, чому правильне центрування важливе для роботи гідравлічного циліндра: воно запобігає передчасним, дорогим механічним поломкам.

2. Як неправильне вирівнювання впливає на термін служби ущільнення та внутрішній витік?

Ущільнення є найбільш чутливими до вирівнювання компонентами всередині будь-якого гідравлічного циліндра. Ущільнення штока, ущільнення поршня та склоочисники засновані на рівномірному радіальному стисненні та концентричному зазорі між рухомими та нерухомими поверхнями. Коли відбувається зміщення, кромка ущільнення відчуває нерівномірне навантаження: одна сторона стає надмірно стиснутою, а протилежна сторона втрачає контакт. Цей дисбаланс викликає ефект доміно: погіршення ущільнення та внутрішній витік.

З нашої заводської бази даних аналізу несправності ущільнення ми визначили п’ять основних способів, як невідповідність скорочує термін служби ущільнення:

• Екструзія в екструзійний зазор– Поршневий шток штовхає ущільнювач у зазор із сторони навантаження, спричиняючи надрізи, розриви або остаточну деформацію.
• Тепловиділення і тертя– Рух поза осею збільшує тертя ковзання до 40 відсотків, підвищуючи локальну температуру за межі матеріалу ущільнення (наприклад, поліуретан починає розм’якшуватися вище 110°C).
• Мікропошкодження ущільнювальних країв– Повторювані цикли нахилу створюють мікроскопічні тріщини на динамічній ущільнювальній кромці, що призводить до протікань, які з часом погіршуються.
• Попадання забруднення– Зміщений шток не дозволяє ущільнювачу склоочисника повністю очистити поверхню штока; бруд і волога потрапляють в циліндр, викликаючи абразивне зношування всіх внутрішніх компонентів.
• Поломка спіралі поршневих ущільнень– Для поршневих ущільнювачів із двох частин (під напругою через ущільнювальні кільця) невідповідність призводить до того, що ущільнення обертається по спіралі або скручується у своїй канавці, миттєво пропускаючи рідину зі сторони високого тиску на сторону низького тиску.

Внутрішній витік безпосередньо призводить до зменшення сили циліндра, меншої швидкості спрацьовування та неефективності насоса. Наприклад, гідравлічний циліндр діаметром 50 мм, який працює під тиском 200 бар із внутрішнім витоком 2 літри на хвилину, витрачає приблизно 0,67 кВт гідравлічної енергії у вигляді тепла. За 2000 годин роботи ця втрата енергії становить понад 1300 кВт/год, не кажучи вже про вартість рідини для підживлення та передчасний знос насоса.

Нижче наведено зведення наших заводських даних випробування терміну служби ущільнень для стандартного гідравлічного циліндра подвійної дії за різних умов невідповідності. Під час тестування використовувалися преміальні поліуретанові ущільнювачі штока та поршневі ущільнювачі з PTFE.

Завдяки широкому обслуговуванню Raydafon Technology Group Co., Limited допомогла сотням клієнтів перейти від реактивної заміни ущільнень до активної корекції центрування. Використовуючи пристосування для точного вирівнювання та перевіряючи паралельність монтажу, наші клієнти подовжили термін служби ущільнень у три-п’ять разів. Крім того, правильне вирівнювання зменшує внутрішній витік нижче 0,5 відсотка від загального потоку, гарантуючи, що гідравлічний циліндр забезпечує номінальну силу без зміщення або падіння вантажу. Пряма кореляція між вирівнюванням і цілісністю ущільнення пояснює, чому правильне вирівнювання важливо для продуктивності гідравлічного циліндра з точки зору надійності та експлуатаційних витрат.

3. Чому невідповідність знижує енергоефективність гідравлічних систем?

Енергоефективність у гідравлічних системах полягає не лише у виборі насоса та клапана; Величезну роль відіграє механічна ефективність кожного гідроциліндра. Зсув створює паразитні сили тертя, які перетворюють гідравлічну енергію на тепло замість корисної роботи. Коли шток циліндра згинається або дряпається об головку циліндра, необхідний тиск для висунення або втягування значно зростає. Це підвищення тиску змушує запобіжний клапан відкриватися раніше або вимагає більшої потужності від основного двигуна — і все це без збільшення вихідної сили.

Тестування на заводському динамометрі ідентичних гідравлічних циліндрів (діаметр 80 мм, шток 45 мм, хід 500 мм) за різних умов центрування виявило вражаючі втрати енергії:

• 10-відсоткове зміщення бокового навантаження відносно номінального навантаження– Збільшує тертя відриву на 18 відсотків і тертя під час руху на 27 відсотків.
• Високі робочі температури– Підвищення температури масла на кожні 10 °C через тертя скорочує термін служби компонентів вдвічі, одночасно збільшуючи втрати в’язкості через внутрішні витоки.
• Неефективність потоку насоса– Щоб компенсувати внутрішній байпас через пошкоджені ущільнення, насос повинен забезпечити додатковий потік, витрачаючи паливо або електроенергію.
• Нестабільність електрогідравлічної сервосистеми– Зсув створює нелінійне тертя, яке плутає контури керування положенням, викликаючи тремтіння та перерегулювання, таким чином споживаючи більше енергії для стабілізації.
• Збільшений час робочого циклу– Гідравлічний циліндр, що бореться зі зміщенням, рухається повільніше під однаковим потоком, подовжуючи час машинного циклу та збільшуючи споживання енергії на вироблену деталь.

В одному прикладі з пресом для формування металу тиском гідравлічний циліндр із зміщенням 0,7 градуса споживав на 22 відсотки більше енергії для завершення такої ж операції пресування порівняно з тим самим циліндром після перецентрування. За рік двозмінної роботи ця різниця склала понад 12 000 доларів лише витрат на електроенергію. Більше того, тепло, що виділяється внаслідок зсуву, змушує систему охолодження працювати інтенсивніше, додаючи паразитне електричне навантаження.

Наша команда Raydafon Technology Group Co., Limited радить клієнтам контролювати температуру штока циліндра за допомогою тепловізора; стрижень, який гарячіший з одного боку, вказує на вигин або зміщення. Крім того, вимірювання споживаної сили струму гідравлічних насосів з електричним приводом може виявити приховану неефективність. Розставляючи пріоритети вирівнювання, ви не тільки подовжуєте термін служби компонентів, але й досягаєте прямої економії енергії. Правильне центрування гарантує, що гідравлічний циліндр перетворює потужність рідини в лінійний рух з мінімальними втратами — це відповідь на те, чому правильне центрування важливе для продуктивності гідравлічного циліндра в контексті стійкості та експлуатаційних витрат.

4. Як точне вирівнювання може подовжити термін служби гідравлічного циліндра?

Точне центрування є найбільш економічно ефективним методом максимізації терміну служби будь-якого гідравлічного циліндра. Коли циліндр ідеально вирівняний — тобто вісь штока концентрична до осі стовбура, а монтажні поверхні паралельні під дією робочих навантажень — розподіл напруги стає рівномірним. Ця уніфікованість дозволяє кожному компоненту працювати в рамках свого дизайну. У Raydafon Technology Group Co., Limited ми інтегруємо найкращі практики вирівнювання як у наші протоколи виробництва, так і в протоколи польового обслуговування.

У наведеному нижче списку висвітлюються переваги життєвого циклу, які ми задокументували завдяки прецизійним вирівняним гідравлічним циліндрам у будівництві, гірничодобувній промисловості та промисловій автоматизації:

• Термін служби ущільнення від 2 до 5 разів– Відсутність нерівномірної екструзії або мікророзривів; ущільнення штока залишаються неушкодженими протягом мільйонів циклів.
• Усунення ризику вигину стрижня– З усуненням бічних навантажень вудилище відчуває лише чисте стиснення та натяг, зберігаючи прямолінійність нескінченно довго.
• Стабільне тертя і плавний рух– Зникають ковзання та стукіт, зменшуючи знос підшипників та напрямних елементів.
• Подовжені інтервали обслуговування рідини– Менше утворення металевих частинок забезпечує очищення гідравлічного масла, подовжуючи інтервали заміни фільтра та рідини.
• Передбачувані графіки технічного обслуговування– Замість неочікуваних простоїв користувачі можуть планувати капітальні ремонти на основі годин роботи, а не випадкових несправностей.

На нашому заводі використовуються лазерні інструменти для вирівнювання з точністю 0,01 мм/м для перевірки паралельності та концентричності під час остаточного складання кожного гідроциліндра. Ми також надаємо детальні специфікації вирівнювання для кінцевих користувачів. Для нових установок ми рекомендуємо перевірити наступне: рівність опорної плити, паралельність шпильки та відсутність скручування в монтажній конструкції циліндра. Для модернізації або ремонту сферичні підшипники або саморегулюючі вушка стрижня можуть виправити до 2 ступенів зміщення, але вони повинні поєднуватися зі структурно надійними кріпленнями.

Щоб продемонструвати вимірюване подовження терміну служби, перегляньте наведену нижче таблицю, отриману в результаті наших прискорених випробувань життєвого циклу стандартного гідравлічного циліндра тяги.

Завдяки точному вирівнюванню гідравлічний циліндр може перевищити термін служби оригінальної машини. У Raydafon Technology Group Co., Limited ми регулярно бачимо циліндри, які працювали більше 15 років у складних умовах без капітального ремонту — виключно тому, що вирівнювання було пріоритетним під час встановлення та підтримувалося під час капітального ремонту. Тому відповідь на питання «чому правильне центрування важливе для продуктивності гідравлічного циліндра» включає значне зниження загальної вартості володіння, підвищення доступності машини та безпечнішу роботу.

5. Яку роль відіграють виробничі допуски в правильному центруванні циліндрів?

Виробничі допуски визначають базовий потенціал вирівнювання гідравлічного циліндра. Навіть якщо зовнішнє кріплення ідеальне, внутрішні геометричні помилки, такі як прямолінійність стовбура, концентричність штока та зазор між поршнем і отвором отвору, можуть призвести до фактичного зміщення. Наша фабрика Raydafon Technology Group Co., Limited дотримується стандартів ISO 13715 та ISO 2768-mk, але ми йдемо далі, щоб гарантувати, що кожен гідравлічний циліндр залишає наше підприємство з точністю до вирівнювання.

Критичні параметри допуску, які впливають на вирівнювання, включають:

• Канал ствола прямолінійний– Максимальне відхилення 0,05 мм на метр довжини; більше призведе до нахилу поршня.
• Стрижня прямолінійність– 0,04 мм на 300 мм для хромованих стрижнів; зігнуті стрижні створюють бічні навантаження незалежно від кріплення.
• Концентричність між різьбою кріплення штока та поршня– Має бути в межах 0,03 мм TIR, щоб уникнути хитання поршня.
• Паралельність монтажних поверхонь (фланець або скоба)– 0,05 мм на 100 мм для запобігання передачі кутової похибки на корпус циліндра.
• Радіальний зазор між поршнем і стовбуром– Зазвичай від 0,1 до 0,3 мм; надлишковий просвіт посилює нахил при бічних навантаженнях.

Наша фабрика надає детальний сертифікат вирівнювання для кожного спеціального гідравлічного циліндра. Нижче наведено зразок нашого стандартного звіту про допуск вирівнювання для серії циліндрів середнього навантаження.

Клієнти, які вказують жорсткі виробничі допуски на нашій фабриці, відчувають негайні переваги: ​​легше встановлення, менше вирівнювальних прокладок і довший термін служби ущільнень. Крім того, ми пропонуємо консультаційні послуги з вирівнювання на місці, щоб виміряти та виправити несумісність, спричинену встановленням. Якість виробництва є тихим партнером у правильному вирівнюванні; без цього навіть ретельний монтаж не може досягти оптимальної продуктивності гідроциліндра. Таким чином, розуміння та вимога жорстких допусків відповідає на запитання: чому правильне центрування важливо для продуктивності гідравлічного циліндра? Тому що вирівнювання починається всередині циліндра ще до того, як він досягне вашої машини.

Висновок: визначте пріоритет вирівнювання для максимальної рентабельності інвестицій

Правильне вирівнювання не є додатковим додатком — це фундаментальна вимога для продуктивності гідроциліндра, безпеки та контролю витрат. У цій статті ми показали, що невідповідність напряму викликає вигин штока, екструзію ущільнення, втрату енергії та катастрофічні поломки. Навпаки, точне вирівнювання подовжує термін служби ущільнення, зменшує внутрішні витоки, знижує робочі температури та збільшує напрацювання на відмову. Наша фабрика в Raydafon Technology Group Co., Limited має передове центрування в кожному гідравлічному циліндрі, який ми виробляємо, від стандартних зварних конструкцій до важких телескопічних циліндрів. Для власників машин та інженерів з технічного обслуговування повідомлення чітке: вкладіть час у перевірку вирівнювання під час встановлення та періодичних перевірок. Використовуйте лазерні інструменти, перевіряйте паралельність монтажу та вказуйте компоненти з високим допуском. Ці інвестиції окупляться у вигляді скорочення часу простою, менших рахунків за ремонт і безпечніших робочих місць.

Готові оптимізувати продуктивність свого гідроциліндра? Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля отримання безкоштовної консультації з вирівнювання або запиту контрольного списку вирівнювання нашого заводу. Наші інженери допоможуть вам оцінити поточні установки та нададуть високоточно оброблені гідравлічні циліндри, створені відповідно до критичних стандартів вирівнювання. Надішліть запит на пропозицію або послуги з вирівнювання — дозвольте нам довести, чому правильне вирівнювання змінює кінцевий результат вашої гідравлічної системи.

FAQ: Чому правильне центрування важливе для продуктивності гідравлічного циліндра?

Запитання 1: Який найпоширеніший симптом невідрегульованого гідравлічного циліндра під час роботи?

Найпоширенішим симптомом є нерівномірний або нестабільний рух штока, який часто супроводжується чутним скрипом або скреготом під час висування та втягування. Оператори також можуть помітити надмірне нагрівання на одній стороні стовбура циліндра або штока, видиме стікання гідравлічної рідини з ущільнення штока та поступову втрату утримуючої сили під навантаженням. У важкій техніці, як-от екскаватори, неправильне розташування гідравлічного циліндра спричиняє зміщення або тремтіння навісного обладнання. Діагностичні дані нашого заводу показують, що 78 відсотків випадків невідповідності вперше проявляються як витік ущільнення штока протягом 500 годин роботи після встановлення.

Питання 2: Чи можу я відрегулювати гідравлічний циліндр, не знімаючи його з машини?

Так, можлива часткова переналагодження без повного розбирання за допомогою інструментів лазерного вирівнювання валу або циферблатних індикаторів, встановлених на штоку. Під час встановлення циліндра можна перевірити паралельність монтажних штифтів і площинність опорної плити. Однак, якщо шток уже зігнутий або на стволі є подряпини, циліндр необхідно зняти для відновлення. У Raydafon Technology Group Co., Limited ми пропонуємо перевірку центрування на місці за допомогою портативних вимірювальних систем, що дозволяє регулювати монтажні кронштейни або додавати сферичні підшипники для виправлення незначних відхилень без демонтажу.

Питання 3: Як часто я повинен перевіряти центрування гідравлічного циліндра в безперервній цілодобовій роботі?

Для безперервного використання (наприклад, сталеливарні заводи, машини для лиття під тиском) вирівнювання слід перевіряти кожні 2000 годин роботи або кожні шість місяців, залежно від того, що настане раніше. Для мобільного обладнання, яке піддається ударам і вигину рами (екскаватори, навантажувачі), ми рекомендуємо перевіряти центрування після кожного основного інтервалу обслуговування (1000 годин) або після будь-якого зіткнення чи ремонту колії. Графік профілактичного обслуговування на нашому заводі включає вирівнювання як ключову контрольну точку, оскільки раннє виявлення запобігає прогресуючому пошкодженню, яке збільшує витрати на ремонт у п’ять або більше разів.

Запитання 4: Який тип конструкції гідроциліндра найбільш чутливий до зміщення?

Довгохідні циліндри (довжина ходу в 10 разів перевищує діаметр отвору) і циліндри з конструкцією пружини односторонньої дії є найбільш чутливими до центрування. Стрижні з довгим ходом посилюють будь-яку кутову похибку, спричиняючи викривлення штанги під час стиснення. Циліндри односторонньої дії залежать від сили тяжіння або зовнішніх сил для втягування; невідповідність збільшує тертя до точки, коли циліндр може не повністю втягнутися. Крім того, циліндри з поршневими ущільненнями на основі PTFE (з низьким коефіцієнтом тертя, але крихкими) швидко виходять з ладу під дією бічних навантажень. Наша фабрика рекомендує додавати проміжні підшипники або використовувати більший діаметр стрижня, якщо довжина ходу перевищує 1,5 метра.

Запитання 5: Чи впливає правильне центрування на гарантійне покриття гідравлічного циліндра?

Так, більшість авторитетних виробників, у тому числі Raydafon Technology Group Co., Limited, вимагають доказів правильного вирівнювання установки для підтвердження гарантійних вимог. Якщо аналіз несправності виявить екструзію ущільнення, вигин стрижня або подряпину на стовбурі, що відповідає зміщенню, що перевищує встановлені межі (зазвичай 0,2 мм на метр ходу), гарантія може бути анульована. Ось чому наша фабрика надає інструкції з вирівнювання та безкоштовні контрольні списки встановлення. Дотримання цих вказівок гарантує, що ви залишатиметеся охопленими, максимізуючи термін служби гідравлічного циліндра.
