Як прецизійні гвинтові шестерні зменшують шум і вібрацію?

Уявіть собі, що ви стоїте біля високошвидкісного промислового редуктора, що працює на 3000 об/хв. Якщо він містить циліндричні шестерні з прямим зрізом, звук виразний, пронизливий, майже вереск, який може бути фізично незручним. Цей шум не просто дратує; це звуковий сигнал удару, тертя та вібрації, який сигналізує про втрату енергії та потенційний знос. А тепер уявіть ту саму коробку передач, оснащену точними гвинтовими передачами. Звук стає плавним, приглушеним дзижчанням — майже шепітом. Ця драматична різниця є результатом фундаментальної геометричної різниці між тим, як косозубі та прямозубі шестерні передають потужність. наRaydafon Technology Group Co., Limited, наша фабрика виробляєPrecision Gearпродуктів протягом більше двох десятиліть, і ми бачили, як перехід від прямокутної до спіральної геометрії змінив галузі від автомобільної до авіакосмічної. У цій статті будуть розібрані інженерні принципи, які дозволяють прецизійним гвинтовим передачам зменшувати шум і вібрацію, виходячи за межі простих описів і вивчаючи фізику контакту зубів, математику коефіцієнтів перекриття та точність виготовлення, необхідну для реалізації цих переваг.

Шум і вібрація, створювані зубчастими парами, є результатом двох основних механічних явищ: ударного збудження в момент зачеплення зубів і періодичної зміни жорсткості сітки під час входу та виходу зубів із контакту. Прямозубі шестерні із зубцями, що входять у зчеплення одночасно по всій ширині торця, створюють раптове, імпульсивне навантаження, яке породжує високочастотну вібрацію та шум. Гвинтові прецизійні шестерні, навпаки, мають зуби, нарізані під кутом до осі шестерні. Цей кут призводить до того, що зачеплення зубів є поступовим — рухомий, ковзаючий контакт, який починається з одного кінця зуба та рухається по всій ширині обличчя. Таке поступове зчеплення усуває ефект «удару» від одночасного контакту, різко зменшуючи силу удару, яка створює шум. У наступних розділах ми детально розглянемо це явище, кількісно оцінивши переваги через такі ключові параметри, як коефіцієнт контакту та поперечне перекриття, а також досліджуючи передові технології виробництва, які забезпечують реалізацію цих теоретичних переваг на практиці.

Зміст

• 1. Що таке прецизійні гвинтові шестерні?
• 2. Чому прогресивне зачеплення зубів зменшує ударний шум?
• 3. Як вищий коефіцієнт перекриття плавно передає крутний момент?
• 4. Як точність виробництва мінімізує збудження вібрації?
• 5. Як вибір матеріалу та обробка поверхні покращують амортизацію?
• Часті запитання (FAQ)
• Висновок

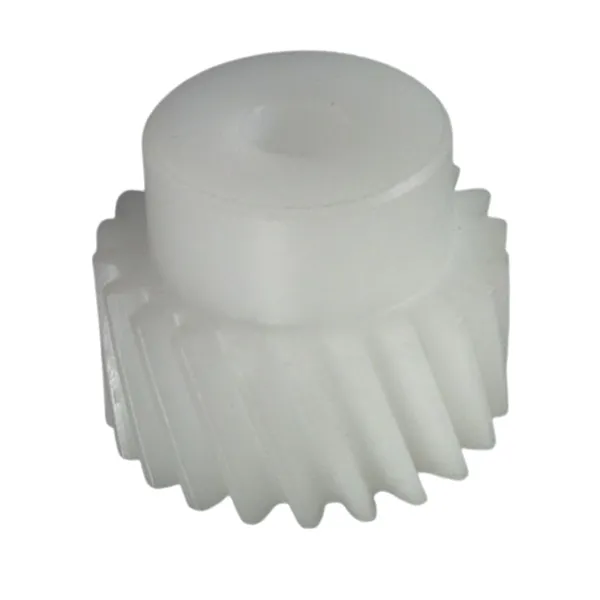

Що таке прецизійні гвинтові шестерні?

Щоб зрозуміти, як прецизійні гвинтові зубчасті передачі досягають своїх чудових шумових і вібраційних характеристик, ми повинні спершу скласти чітку картину того, що вони собою являють і чим вони відрізняються від інших типів передач. Уявіть собі стандартну прямозубу шестерню — зубці прямі й паралельні осі обертання шестерні. Коли дві циліндричні шестерні заходять у зачеплення, зуби входять в зачеплення вздовж лінії, яка простягається по всій ширині обох шестерень одночасно. Це «контакт лінії», який виникає раптово, з повним навантаженням, яке миттєво прикладається, коли пара зубів входить у сітку. А тепер уявіть, що ви берете це зубчасте колесо та нарізаєте його зуби під кутом до осі, як різьбу на гвинті. Це гвинтова передача. Зубці під кутом створюють зовсім іншу динаміку зчеплення: замість повної лінії контакту, що з’являється раптово, точка контакту починається на одному кінці зуба та поступово переміщується по ширині передньої частини під час обертання шестерні.

Кут нахилу спіралі — як правило, коливається від 8° до 30° для більшості промислових застосувань — є визначальним геометричним параметром косозубої шестерні. Цей кут забезпечує значну інженерну перевагу: прогресивне зачеплення зубів зменшує швидкість додатка навантаження, зводячи до мінімуму сили удару, які створюють шум і вібрацію. Крім того, косозуба передача завжди має більше однієї пари зубів у контакті в будь-який момент, що розподіляє навантаження на більшу площу поверхні та згладжує загальну передачу крутного моменту. Ці переваги настільки значні, що прецизійні гвинтові шестерні стали вибором за замовчуванням для застосувань, де плавність і тиха робота мають першорядне значення — від автомобільних трансмісій і вітрових турбін до робототехніки та точного обладнання. У Raydafon у нашому портфоліо Precision Gear переважають гвинтові конструкції з оптимізованими кутами спіралі шляхом ретельного тестування для кожного конкретного застосування.

Однак гвинтова геометрія вносить ускладнення: кутові зуби створюють осьову силу тяги, якою потрібно керувати, як правило, за допомогою упорних підшипників або за допомогою подвійних спіральних (ялинкових) передач. Ця додаткова складність є невеликою ціною за різкі покращення шуму, вібрації та вантажопідйомності. Наша фабрика розробила власну конструкцію підшипників і конфігурацію корпусу, які ефективно справляються з цими тяговими навантаженнями, гарантуючи, що наші гвинтові точні шестерні забезпечують свої переваги без шкоди для надійності системи. У наступному розділі ми розглянемо «уповільнений» зачеплення зубів, порівнявши динаміку удару прямозубих і гвинтових передач, щоб зрозуміти походження їхніх шумових ознак.

Чому прогресивне зачеплення зубів зменшує ударний шум?

Щоб оцінити шумопоглинаючий ефект гвинтових передач, ми повинні спочатку зрозуміти механізм генерування шуму в прямозубих передачах. Уявіть собі дві прямозубі шестерні, що зчеплюються на високій швидкості. Коли шестерні обертаються, пара зубів наближається до зачеплення. У той момент, коли передні кромки вступають у контакт, раптово навантажується вся ширина поверхні зубної пари. Це створює різку імпульсну силу, яка поширюється через корпус редуктора до опорної конструкції. Імпульс збуджує широкий спектр частот вібрації, багато з яких знаходяться в межах чутного діапазону. Це джерело характерного «скиглення» прямозубих шестерень — це, по суті, звук удару металу по металу, що повторюється тисячі разів на хвилину. Енергія цього удару також сприяє зношенню, ямковому пошкодженню та втомі, зменшуючи термін служби зубчастої пари.

Тепер уявіть точну гвинтову зубчасту пару в уповільненій зйомці. Зчеплення зуба починається не з раптового контакту лінії, а з точкового контакту в одному кутку зуба. Під час обертання шестерні ця контактна точка переміщується по діагоналі по ширині передньої частини, прокладаючи шлях від переднього краю до заднього краю. Це процес «поступового залучення», а не «залучення впливу». Навантаження застосовується поступово протягом циклу зчеплення, а не миттєво. Це поступове застосування навантаження значно зменшує пікову силу, що передається на корпус редуктора, що, у свою чергу, зменшує амплітуду вібрації та шум, що виникає в результаті. Наша фабрика провела масштабні порівняльні випробування, і результати є послідовними: спіральна точна передача еквівалентного розміру та кількості зубів зазвичай створює на 8-12 дБ менше шуму, ніж прямозуба передача, що відповідає зниженню сприйманої гучності більш ніж на 80%.

Щоб уявити це в перспективі, розглянемо наступне порівняння ключових параметрів зачеплення для прямозубих і косозубих передач за аналогічних умов експлуатації. Ці значення базуються на випробуваннях, проведених на нашому заводі з використанням стандартизованого випробувального стенду та узгодженого набору робочих параметрів (3600 об/хв, крутний момент 50 Н·м).

Коефіцієнт динамічного навантаження, наведений у таблиці, є мірою того, наскільки фактичне навантаження перевищує номінальне через вплив удару. Коефіцієнт 1,8 для циліндричних передач означає, що зуби відчувають майже вдвічі більшу силу, ніж можна було б передбачити за допомогою простого статичного аналізу, що значно сприяє прискореному зносу та втомі. Знижений коефіцієнт динамічного навантаження косозубих передач пояснює, чому вони не тільки працюють тихіше, але й служать довше. У Raydafon ми розробляємо наші гвинтові прецизійні шестерні з оптимізованими кутами спіралі, щоб мінімізувати динамічні навантаження для кожного конкретного застосування. Це не універсальний параметр; Кут спіралі, який добре працює для низькошвидкісного застосування, може бути неоптимальним для високошвидкісного.

Як вищий коефіцієнт перекриття плавно передає крутний момент?

Поступове зачеплення гвинтових зубів – це лише половина справи. Іншим, не менш важливим фактором є концепція «коефіцієнта перекриття» або «коефіцієнта контакту», який кількісно визначає середню кількість пар зубів, які контактують у будь-який момент. У прямозубій передачі коефіцієнт контакту зазвичай становить від 1,3 до 1,6. Це означає, що в середньому лише одна або півтори пари зубів розподіляють навантаження в певний момент часу. Коли пара зубів виходить із сітки, а наступна пара входить, настає короткий момент, коли кількість зубів у контакті падає, викликаючи коливання жорсткості сітки. Це коливання є основним джерелом вібрації в системах прямозубих передач — шестерня «тремтить», коли навантаження передається від однієї пари зубів до іншої.

Гвинтова точна передача, навпаки, має набагато більший загальний коефіцієнт контакту. Це пояснюється тим, що загальний коефіцієнт контакту є сумою коефіцієнта поперечного контакту (так само, як у прямозубої шестерні) і коефіцієнта перекриття, який вноситься кутом спіралі. Коефіцієнт перекриття - це осьове перекриття пар зубів по ширині грані. Для добре сконструйованої косозубої шестерні коефіцієнт перекриття зазвичай становить 1,0 або більше, що означає, що загальний коефіцієнт контакту часто знаходиться в діапазоні від 2,0 до 2,5. Це означає, що в середньому в будь-який момент контактують від двох до двох з половиною пар зубів. Навантаження розподіляється між більшою кількістю зубів, і перехід від однієї пари до наступної є плавним, оскільки перекриття гарантує, що вхідна пара вже несе деяке навантаження до того, як вихідна пара роз’єднається. Це перекриття усуває циклічну зміну жорсткості сітки, яка є основним джерелом вібрації в прямозубих шестернях.

Щоб візуалізувати різницю, уявіть, що ви носите важкий предмет однією рукою проти двох. Однією рукою навантаження зосереджена, і будь-яка зміна пози різка. Двома руками навантаження розподіляється, а перехід плавний. Той же принцип діє і для зубів шестерень. Вищий коефіцієнт контакту циліндричних передач забезпечує більш плавну передачу крутного моменту з меншою амплітудою вібрації. Це особливо важливо у високошвидкісних застосуваннях, де навіть незначні коливання крутного моменту можуть викликати резонанс в несучій конструкції, що призводить до шуму та потенційного пошкодження. Наша фабрика розробила власний алгоритм оптимізації профілю зуба, який максимізує коефіцієнт контакту для даного кута спіралі та ширини торця, гарантуючи, що наші продукти Precision Gear забезпечують максимально плавну передачу потужності.

Зменшення варіації жорсткості сітки, показано в останньому рядку таблиці, є ключовим показником потенціалу вібрації. Майже постійна жорсткість зачеплення прецизійної гвинтової шестерні означає, що пара шестерень діє майже як суцільна муфта, передаючи потужність плавно та тихо. Ось чому косозубі шестерні є кращим вибором для застосувань, які вимагають високої точності та низького рівня шуму, таких як медичне обладнання для візуалізації, аерокосмічні приводи та автомобільні трансмісії високого класу. У Raydafon Technology Group Co., Limited ми пишаємося тим, що виробляємо продукти Precision Gear, які постійно досягають коефіцієнта контакту 2,4 або вище, забезпечуючи нашим клієнтам переваги від максимально плавної передачі енергії.

Як точність виробництва мінімізує збудження вібрації?

Теоретичні переваги гвинтової геометрії — прогресивне зачеплення та високий коефіцієнт перекриття — можуть бути повністю реалізовані, лише якщо зубчасті колеса виготовляються з винятковою точністю. Насправді виробничі помилки часто є основним джерелом шуму та вібрації в редукторних системах, навіть якщо геометрія теоретично ідеальна. Гвинтова точна шестерня з невеликою похибкою кроку зуба, биттям у отворі або відхиленням профілю створюватиме вібрацію незалежно від кута її спіралі. На нашому заводі ми інвестували значні кошти в новітні технології виробництва та перевірки шестерень, щоб гарантувати, що кожен прецизійний механізм, який ми виробляємо, відповідає найсуворішим допускам. У цьому розділі розглядаються критичні виробничі параметри, які визначають шум і вібрацію в передачах, а також те, як ми ними керуємо.

Найважливішим параметром є точність профілю зуба. Теоретичний евольвентний профіль зуба шестерні є математично досконалою кривою, яка забезпечує постійне співвідношення швидкостей. Насправді кожна шестерня має деяке відхилення від ідеального профілю, яке можна виміряти за допомогою машини для перевірки шестерні. Це відхилення створює помилку трансмісії — різницю між фактичним і теоретичним положенням вихідного вала. Помилка трансмісії є основним джерелом вібрації в зубчастих парах: коли шестерня обертається, змінний контакт зубів змушує вихідний вал прискорюватися та трохи сповільнюватися, створюючи сили прискорення, які викликають вібрацію. Наша фабрика використовує високоточні зубошліфувальні верстати з ЧПК, які можуть досягати відхилень профілю менше 5 мікрометрів (мкм), що є важливим для високошвидкісних і малошумних робіт.

Ще одним важливим фактором є точність кроку зубів. Якщо відстань між зубами не є ідеально рівномірною, пара шестерень буде відчувати циклічне «заїкання» під час обертання, створюючи шум на частоті зачеплення зубів і її гармоніках. Наш процес шліфування контролюється, щоб гарантувати, що сукупна похибка кроку за повний оберт становить менше 10 мкм. Подібним чином биття отвору шестерні — ексцентриситет центру шестерні відносно осі його обертання — може спричинити вібрацію один раз за оберт, яку особливо важко відфільтрувати. Ми контролюємо биття отвору з точністю до 5 мкм для наших високоточних передач. У наведеній нижче таблиці показано типові виробничі допуски, які ми підтримуємо для наших продуктів Precision Gear, а також вплив перевищення цих допусків на шум і вібрацію.

Окрім цих геометричних допусків, обробка поверхні зубів шестерні однаково важлива. Шорстка поверхня, навіть геометрично точна, створюватиме шум, спричинений тертям, і мікропітинги. Наш процес шліфування супроводжується етапом суперфінішної обробки, який зменшує шорсткість поверхні до рівня нижче 0,4 мкм Ra. Це не тільки зменшує шум, але й покращує довговічність механізму за рахунок зменшення концентрації напруги на поверхні. Ми також використовуємо передові методи перевірки, такі як координатно-вимірювальні машини (КІМ) і аналізатори зубчастих передач, щоб перевірити кожен критичний розмір перед тим, як шестерня буде схвалена для відправлення. Завдяки прагненню до точності наші продукти Precision Gear виділяються в складних умовах.

Як вибір матеріалу та обробка поверхні покращують амортизацію?

У той час як геометрія та точність виготовлення є основними визначальними факторами шуму та вібрації редуктора, властивості матеріалу самого редуктора відіграють значну роль у демпфуванні вібрації, яка генерується. Не всі сталі створені однаково, коли йдеться про гасіння вібрації. Амортизуюча здатність матеріалу — це його здатність поглинати механічну енергію та розсіювати її у вигляді тепла, а не передавати у вигляді вібрації. Для передач вища амортизаційна здатність зменшує амплітуду вібрації, що передається на корпус і навколишню конструкцію, що призводить до тихішої роботи. У Raydafon Technology Group Co., Limited ми провели широке дослідження впливу вибору матеріалів і термічної обробки на рівень шуму та вібрації наших продуктів Precision Gear.

Чавун, наприклад, має чудову амортизаційну здатність завдяки своїй мікроструктурі графіту, яка поглинає енергію коливань. Однак чавун має нижчу міцність і зносостійкість, ніж сталь, що робить його непридатним для застосування з високим навантаженням і високою швидкістю. Для застосування в прецизійних механізмах ми зазвичай використовуємо високоякісні леговані сталі, такі як 8620, 9310 або 17CrNiMo6. Ці сталі цементовані та загартовані для отримання твердого, зносостійкого корпусу, зберігаючи при цьому міцний, ударостійкий сердечник. Твердість корпусу зазвичай становить 58-62 HRC, тоді як твердість сердечника становить 30-40 HRC. Ця двофазна структура забезпечує хороший баланс зносостійкості, втомної міцності та амортизаційної здатності.

Інший підхід до посилення амортизації полягає в застосуванні обробки поверхні. Наша продукція Precision Gear часто піддається дробеструйній обробці – процесу, під час якого дрібні сталеві або керамічні частинки наносять на поверхні зубців шестерні. Дробеструйне оброблення створює корисний шар залишкової напруги при стиску на поверхні, що покращує втомну міцність і також зменшує вібрацію. Модифікації поверхні, внесені дробеструйною обробкою, створюють невелику «шорсткість» у мікроскопічному масштабі, яка може діяти як гаситель вібрації, поглинаючи частину вібраційної енергії. Під час нашого тестування амплітуда вібрації у зубчастих передач із обробленим зубчастим наконечником зменшилася на 5-8% у порівнянні з зубчастими передачами з необробленим зубчастим колесом тієї ж геометрії та матеріалу за інших рівних умов.

Окрім дробеструйної обробки, наша фабрика також пропонує ряд спеціалізованих поверхневих покриттів для наших продуктів Precision Gear. Ці покриття, такі як алмазоподібний вуглець (DLC) або карбід вольфраму, можуть зменшити тертя та знос, що зменшує генерацію високочастотного шуму. Зокрема, було показано, що шестерні з покриттям DLC зменшують спектр вібраційного шуму до 3 дБ(А) у високошвидкісних системах. Поєднання оптимізованого вибору матеріалу, термічної обробки та обробки поверхні є потужним підходом до зниження шуму та вібрації в шестерні, який доповнює геометричні переваги гвинтових зубів. Наша команда інженерів може порекомендувати оптимальну комбінацію матеріалу та обробки для вашого конкретного застосування, виходячи з необхідного навантаження, швидкості та умов навколишнього середовища.

Часті запитання (FAQ)

Запитання 1: Яке типове зниження шуму під час переходу з прямозубих на точні зубчасті колеса?

Відповідь: Зменшення шуму залежить від конкретних умов експлуатації, але в наших обширних тестуваннях спіральна точна передача зазвичай досягає зниження рівня звукового тиску на 8-12 дБ(А) порівняно з еквівалентною прямозубою передачею. Це відповідає відчутному зниженню гучності на 80-90 відсотків, оскільки людське вухо сприймає зниження на 10 дБ приблизно як половину гучності. Зменшення є найбільш вираженим на вищих швидкостях, де ударне збудження прямозубих передач є найсильнішим.

Запитання 2: Чи завжди більший кут спіралі зменшує шум і вібрацію?

Відповідь: Не обов'язково. У той час як більший кут спіралі збільшує коефіцієнт перекриття та згладжує зачеплення, він також створює більші осьові сили тяги, які можуть спричинити додаткову вібрацію та вимагати більш міцних підшипників. Існує оптимальний кут спіралі для кожного застосування, який збалансовує шумозаглушення та несучу здатність. Наша команда інженерів Raydafon Technology Group Co., Limited використовує передові засоби моделювання для визначення оптимального кута спіралі для ваших конкретних умов експлуатації. Для більшості промислових застосувань кут спіралі від 15° до 25° забезпечує чудовий баланс плавної роботи та керованих навантажень тяги.

Запитання 3: Як модифікація профілю зуба шестерні впливає на шум прецизійної косозубої шестерні?

Відповідь: Модифікація профілю зубів, наприклад, рельєф наконечника та ведуча коронка, часто застосовується до косозубих передач для компенсації пружного відхилення зубів під навантаженням. Це запобігає крайньому контакту та забезпечує рівномірний розподіл навантаження по поверхні зуба, що зменшує збудження високочастотної вібрації. Наша фабрика використовує спеціалізоване програмне забезпечення для модифікації профілю для розробки оптимальних модифікацій зубів для кожного застосування Precision Gear. Навіть невелика модифікація в 5-10 мікрометрів може мати помітний вплив на зниження шуму в передачах і подовження терміну служби.

Запитання 4: Яка різниця між шумом редуктора та вібрацією редуктора і чому вони пов’язані між собою?

Відповідь: Вібрація шестерні – це механічні коливання шестерні та її опорної конструкції, тоді як шум шестерні – це чутний звук, створюваний передачею цих вібрацій через повітря. Ці два напряму пов’язані між собою: усі шуми передач викликані вібрацією. Вібрація виникає в сітці шестерні через помилку передачі, удар або тертя, а потім передається через вали шестерні та підшипники до корпусу, який випромінює звук. Щоб зменшити шум передач, ми повинні спочатку зменшити вібрацію передач, покращивши гладкість сітки.

Запитання 5: чи можна використовувати прецизійні гвинтові шестерні в системах із високим крутним моментом і низькою швидкістю, чи вони підходять лише для високошвидкісного використання?

Відповідь: прецизійні косозубі шестерні однаково підходять для застосування з високим крутним моментом і низькою швидкістю, наприклад для кранових підйомників і приводів конвеєрів. У цих застосуваннях зниження рівня шуму та вібрації підвищує комфорт оператора та зменшує ризик пошкодження конструкції. Однак осьові сили тяги все ще присутні, і ними потрібно керувати за допомогою відповідних підшипників. Наша фабрика виробляє продукцію Precision Gear для широкого діапазону комбінацій крутного моменту та швидкості, і ми можемо порекомендувати оптимальний кут спіралі та геометрію для вашого конкретного застосування, будь то висока швидкість, високий крутний момент або обидва.

Висновок

Зменшення рівня шуму та вібрації в прецизійних гвинтових передачах є результатом ретельно скоординованої взаємодії геометрії, точності виробництва та матеріалознавства. Поступове зачеплення гвинтових зубів виключає ударне забивання циліндричних шестерень; високий коефіцієнт перекриття згладжує передачу крутного моменту та зменшує коливання жорсткості сітки; вимогливі виробничі допуски мінімізують помилку передачі; а матеріал і обробка поверхні гасять залишкову вібрацію. У Raydafon Technology Group Co., Limited наша фабрика освоїла цю взаємодію протягом десятиліть досвіду, виробляючи продукти Precision Gear, які забезпечують виняткову плавність і безшумність у найвимогливіших додатках.
