Які типи конічних зубчастих коліс і принципи їх передачі?

Коли два головних вали не паралельні, зубчаста передача між ними називається зубчастою передачею з перехресною віссю або конічною зубчастою передачею.Конічні шестерніце компоненти трансмісії, розроблені спеціально для трансмісії між пересічними валами. Їх довжина та форма зубів різна, включаючи шпору, гвинтоподібну та дугоподібну. Прямі конічні шестерні привернули значну увагу завдяки широкому спектру їх застосування. Хоча спіральні конічні зубчасті колеса колись були менш популярні через труднощі обробки, зараз їх поступово замінюють спіральні конічні зубчасті колеса. Хоча спіральні конічні шестерні вимагають спеціальних верстатів, вони забезпечують плавну передачу та високу навантажувальну здатність, що робить їх широко використовуваними в автомобілях, тракторах і вугільно-шахтному обладнанні.

Прямі конічні шестерні

Серед багатьох видівконічні шестерні, прямі конічні шестерні з їхнім простим профілем зубів і чудовою продуктивністю трансмісії стали ключовими компонентами багатьох механічних систем. Однак цей тип трансмісії страждає від поганої плавності роботи і, як правило, підходить для середньої швидкості тангажу менше 5 м/с. Вони також мають відносно низьку вантажопідйомність. Однак простота виготовлення робить їх широко використовуваними.

Гвинтові конічні шестерні

Коли головні вали перетинаються і не є паралельними, зубчаста передача, що використовується, називається косозубою конічною зубчастою передачею. Цей метод передачі широко використовується в автомобільній, аерокосмічній та інших галузях і має велике значення для підвищення продуктивності та ефективності механічних систем.

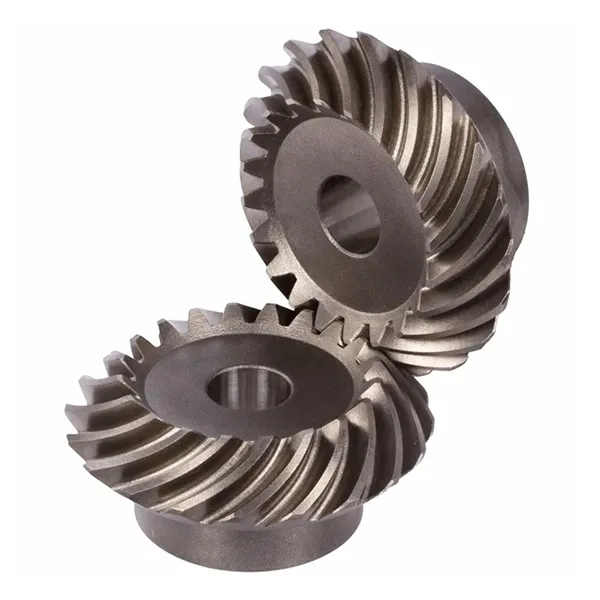

Конічні шестерні з дугою окружності

Також відомі як спіральна конічна передача, вони мають гвинтоподібне зачеплення зубів, характерне для прогресивного контакту та великий коефіцієнт перекриття, що забезпечує плавну передачу, низький рівень шуму та високу навантажувальну здатність. Мінімальна кількість зубів може становити лише 5, що дозволяє отримати більші передавальні числа та менші розміри механізму. Поділяючи багато схожості з циліндричною зубчастою передачею, конічна зубчаста передача з дугою круга забезпечує ефективну передачу за рахунок чистого кочення конуса кроку, роблячи передачу між передачами більш плавною та забезпечуючи плавну та ефективну передачу.

Наступна таблиця може допомогти вам краще зрозуміти ці триКонічна шестерняспособи передачі.Райдафонзапрошує вас придбати їх.
