Як визначити перші ознаки зносу планетарної коробки передач під час експлуатації?

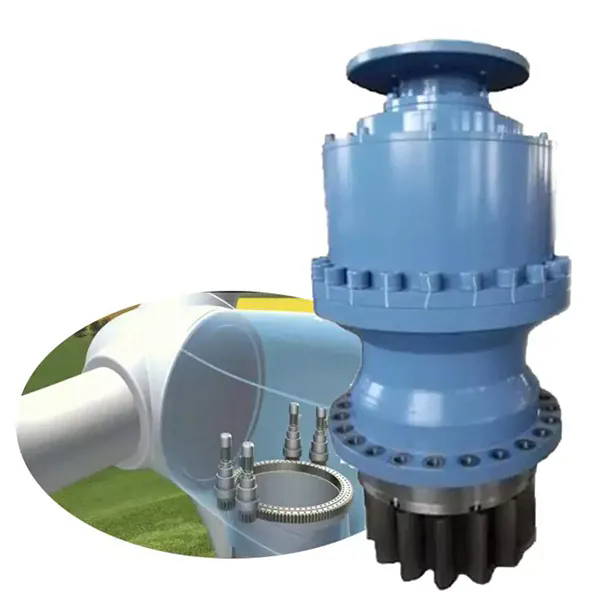

Виявлення ранніх ознак зносу в aпланетарний редукторє критично важливою навичкою для інженерів з технічного обслуговування та операторів установок, оскільки ці коробки передач часто є серцем важкого обладнання в гірничодобувній промисловості, цементній промисловості, вітроенергетиці та морському застосуванні. Рання ідентифікація – це не очікування катастрофічної невдачі; мова йде про розпізнавання тонких змін у моделях вібрації, температурних профілях і стані масла, які сигналізують про появу точкової корки, задирів або втоми підшипника. наRaydafon Technology Group Co., Limited, ми розробляли та виробляли планетарні коробки передач понад два десятиліття, і наші польові дані показують, що понад 80 відсотків несправностей коробки передач можна запобігти, якщо виявити ознаки протягом перших 10 відсотків терміну служби компонента. У цій статті пропонується систематичний підхід до виявлення цих попереджувальних знаків за допомогою поєднання онлайн-моніторингу, періодичних перевірок і оперативної обізнаності. Ми розповімо вам про конкретні параметри для вимірювання та порогові значення, які вказують на необхідність втручання.

Виявлення раннього зносу планетарної коробки передач вимагає мультисенсорного підходу, який об’єднує аналіз вібрації, термографію, аналіз масляних уламків і моніторинг акустичного випромінювання. Кожен метод націлений на інший механізм відмови: вібрація фіксує дисбаланс і аномалії сітки зубів, температура виявляє збільшення тертя та руйнування мастила, аналіз масла виявляє утворення металу зносу та збільшення кількості часток, а акустична емісія вловлює високочастотні хвилі напруги від початкових тріщин. Наша фабрика розробила комплексний діагностичний протокол для наших продуктів планетарних коробок передач, якими ми поділимося в цьому посібнику. Ми також надаємо конкретні порогові значення для кожного параметра моніторингу, отримані в результаті випробувань понад 2000 коробок передач в умовах контрольованого навантаження та швидкості. До кінця цієї статті ви будете готові реалізувати стратегію технічного обслуговування на основі стану, яка може продовжити термін служби планетарної коробки передач на 300 відсотків і усунути незаплановані зупинки.

Зміст

• 1. Які первинні механізми зносу в планетарній коробці передач та їх ознаки?
• 2. Як аналіз вібрації може виявити ранній знос шестерні та підшипника?
• 3. Які основні робочі параметри нашої серії планетарних редукторів необхідно контролювати?
• 4. Як аналіз нафти та моніторинг сміття сигналізують про початкову несправність?
• Часті запитання (FAQ)
• Висновок і підтримка моніторингу стану

Які первинні механізми зносу в планетарній коробці передач та їх ознаки?

Планетарна коробка передач — це складний вузол із сонячної шестерні, планетарних шестерень, вінцевої шестерні та водила, які працюють під високими контактними напругами та швидкостями ковзання. Основні механізми зносу включають абразивний знос (від забрудненої мастила), адгезійний знос (задири внаслідок руйнування граничної мастила), втомний знос (точками та відколами) і корозійний знос (від вологи або агресивних добавок). Кожен механізм видає чіткі ранні симптоми, які можна виявити до того, як коробка передач катастрофічно вийде з ладу. Наша фабрика задокументувала, що понад 60 відсотків несправностей планетарних коробок передач відбуваються через точкову ямку на зубцях планетарної шестерні з наступним відколюванням доріжки кочення підшипника. Розуміння цих механізмів допоможе вам зосередити зусилля моніторингу на найбільш вразливих компонентах.

Ранні симптоми зносу механізму:

• Абразивний знос:Спричинене твердими частинками (кремнезем, залишки зносу) в маслі. Перші ознаки включають поступове підвищення рівня шуму коробки передач, особливо під час прискорення, і помітне збільшення кількості часток в маслі (код ISO 4406 зростає з 18/16/13 до 21/19/16). При ретельному огляді поверхня зуба шестерні виглядає тьмяною або матовою, з дрібними подряпинами.
• Клейовий знос (потертості):Виникає, коли масляна плівка руйнується через високі контактні температури або низьку в'язкість. Ранні симптоми включають раптове підвищення температури корпусу коробки передач (більше ніж на 10°C вище нормального стабільного стану) і періодичні високочастотні стрибки вібрації, які відповідають гармонікам зачеплення шестерні. У деяких випадках відчувається слабкий запах горілого масла.
• Втомний знос (пітинг):Найпоширеніший вид відмови в конструкціях планетарних коробок передач. Ранні пітинги з’являються у вигляді невеликих ямок на дендумі зубів (кореневій частині) планетарних шестерень. Симптоми включають характерну зміну амплітуди частоти зачеплення шестерні, яка часто збільшується на 15-20 відсотків порівняно з початковим рівнем, і появу мікроскопічних металевих частинок у масляному фільтрі (видимих ​​під мікроскопом як частинки неправильної форми розміром 10-50 мікрон).
• Втома підшипника:Підшипники (конічні роликові або циліндричні) підтримують цапфи сателліта та сонячну шестерню. Перші ознаки включають підвищення субгармонійних смуг вібрації (приблизно 1x і 2x швидкості вала) і посилення осьового руху або «люфту» вхідного вала, що можна виміряти за допомогою циферблатного індикатора. Крім того, характерна частота підшипника (BPFO, BPFI) починає модулювати з бічними смугами.

На додаток до цих механізмів, зміщення та дисбаланс можуть прискорити знос. Планетарна коробка передач, що працює з невідповідністю між вхідним і вихідним валами, часто демонструє домінуючу частоту обертання 1x у спектрі вібрації, що супроводжується високими рівнями гармонік 2x і 3x. Наша фабрика рекомендує встановити базову сигнатуру для кожної планетарної коробки передач, коли вона нова або після капітального ремонту. Ця базова лінія повинна включати спектри вібрації, температурні профілі та дані проб масла. Будь-яке відхилення від цього базового рівня більш ніж на 10 відсотків має викликати детальне розслідування. Ми надаємо послугу базового запису для всіх наших продуктів планетарних коробок передач, використовуючи наше власне програмне забезпечення моніторингу стану.

Також важливо розуміти, що знос не прогресує лінійно. Після того, як почнеться пітинг, концентрація напруги прискорить видалення матеріалу, і коробка передач може вийти з ладу менш ніж за 100 годин. Ця нелінійна прогресія робить раннє виявлення абсолютно критичним. Регулярні інтервали моніторингу повинні ґрунтуватися на робочому циклі коробки передач; для планетарної коробки передач, що постійно працює під високим навантаженням, ми рекомендуємо щоденну перевірку вібрації та температури з щотижневим відбором проб масла. Для менш критичних застосувань може бути достатньо щотижневого аналізу вібрації та щомісячного аналізу масла. Наша фабрика може налаштувати графік моніторингу на основі конкретної програми та історичних даних.

Як аналіз вібрації може виявити ранній знос шестерні та підшипника?

Аналіз вібрації є найпотужнішим неруйнівним інструментом для виявлення раннього зносу планетарної коробки передач. Унікальна геометрія планетарних зубчастих передач — з кількома планетарними механізмами, що зачіпаються одночасно — створює складну вібраційну сигнатуру, але досвідчені аналітики можуть витягти багату діагностичну інформацію з частотної області. Головне – виходити за рамки загального рівня вібрації та зосереджуватися на конкретних діапазонах частот і структурах бічних смуг. Наша фабрика використовує аналіз вібрації як основне приймальне випробування для кожної планетарної коробки передач, яку ми виробляємо, і ми створили велику базу даних сигнатур несправностей. У цьому розділі ми розбираємо показники специфічної вібрації раннього зносу.

Критичні параметри аналізу вібрації та показники їх зносу:

• Частота зачеплення (GMF) та її гармоніки:GMF розраховується як кількість зубців сонячної або вінцевої шестерні, помножена на швидкість обертання вала. У здоровому планетарному редукторі амплітуда GMF стабільна. Рання виїмка або тріщина на будь-якому зубі шестерні призведе до збільшення амплітуди GMF на 20-40 відсотків, а бічні смуги з’являться навколо GMF з інтервалами, рівними швидкості обертання водила планети. Відстань між бічними смугами є ключовою діагностикою: якщо бічні смуги рознесені на несучу частоту, це вказує на локалізований дефект (наприклад, один зуб із ямкою). Якщо бічні смуги розділені на частоту проходження планети (кількість планети, помножену на швидкість носія), це вказує на розподілений дефект (наприклад, знос усіх планетів).
• Характеристичні частоти підшипника (BCF):Кожен компонент підшипника (внутрішнє кільце, зовнішнє кільце, тіла кочення, сепаратор) має унікальну частотну характеристику. Передчасний знос підшипника спричиняє збільшення амплітуди BPFO (частота проходження кульок зовнішнього кільця) або BPFI (частота проходження кульок внутрішнього кільця) та їхніх гармонік. Важливо, що ці частоти часто нижчі за GMF і можуть маскуватися. Наша фабрика рекомендує використовувати високочастотну демодуляцію (аналіз огинаючої) для виділення цих сигналів, оскільки вплив зносу створює високочастотні резонанси, які демодулюються, щоб виявити частоти дефектів підшипників.
• Субгармонічні та часткові гармоніки:Якщо зуб шестерні має серйозні ямки або тріщини, коробка передач може демонструвати субгармоніки на 0,5x GMF або 0,33x GMF. Вони виникають через нелінійність у жорсткості зубчастого зачеплення. З нашого досвіду, субгармоніки є індикатором пізньої стадії, але вони підтверджують, що необхідні негайні дії.
• Аналіз сигналів у часовій області:Спостереження за формою сигналу прискорення може показати ударні імпульси, які відповідають зачепленню зубів. У міру зношування на хвилі може спостерігатися «усічення», де вершини обрізані через пластичну деформацію або уламки між зубами. Просте збільшення амплітуди від піку до піку понад базову лінію в 1,5 рази є явним попередженням.

Для практичної реалізації наш завод рекомендує встановлювати акселерометри на корпусі планетарного редуктора в трьох положеннях: радіальному на вхідній стороні, радіальному на вихідному боці та осьовому на кінці вхідного вала. Ці позиції фіксують домінуючі режими вібрації. Ми пропонуємо використовувати збирач даних із діапазоном частот від 10 Гц до 10 кГц і роздільною здатністю щонайменше 1600 рядків. Для безперервного моніторингу ми пропонуємо спеціальну систему моніторингу стану, яка автоматично порівнює спектр вібрації з базовою лінією та генерує сповіщення про перевищення порогових значень. Ця система допомогла нашим клієнтам зменшити кількість несподіваних поломок планетарних редукторів більш ніж на 70 відсотків.

Інтерпретація даних про вібрацію вимагає досвіду, але існують універсальні «червоні прапорці»: раптове збільшення загальної вібрації більш ніж на 30 відсотків протягом короткого періоду (наприклад, один тиждень), поява чітких бічних смуг навколо GMF і зсув у фазі сигналу обертання 1x. Наша фабрика надає навчальні відео та еталонні спектри для наших моделей планетарних редукторів, що дає змогу командам технічного обслуговування швидко навчитися діагностики вібрації. Пам’ятайте, що мета полягає не лише у виявленні зношення, а й у виявленні першопричини, незалежно від того, чи це неправильне центрування, дисбаланс, погіршення якості мастила чи внутрішні виробничі дефекти.

Які основні робочі параметри нашої серії планетарних редукторів необхідно контролювати?

Raydafon виробляє ряд моделей планетарних коробок передач для різних рівнів потужності та передавальних чисел. Кожна модель має певні робочі обмеження та пороги моніторингу. У таблиці нижче наведено ключові параметри для наших трьох найпопулярніших серій: PGS-400 для середнього промислового застосування, PGS-800 для важкого гірничодобувного та цементного виробництва та PGS-1200 для вітрової турбіни з високим крутним моментом і морської тяги. Усі дані базуються на ретельному тестуванні нашої фабрики та відгуках на місцях. Ми підкреслюємо, що ці параметри необхідно контролювати в контексті — очікується невелике відхилення з коливаннями навантаження, але постійні тенденції є справжньою тривогою.

На додаток до цих стандартних параметрів, наш завод рекомендує незалежно відстежувати швидкість водила сателліта та швидкість обертання сонячної шестерні, оскільки відмінності можуть вказувати на знос зубів або ковзання підшипників. Ми поставляємо датчики швидкості та цільові колеса як додаткові аксесуари. Температуру слід вимірювати на вхідній стороні, вихідній стороні та масляному картері; різниця понад 10°C між входом і вихідним боком свідчить про нерівномірне завантаження або брак змащення. Наші планетарні редуктори поставляються з вбудованими термопарами для легкого встановлення датчика.

Ми також надаємо послугу реєстрації даних, яка записує всі робочі параметри та створює щотижневі звіти про тенденції. Ці звіти містять діаграми статистичного керування процесом (SPC), які висвітлюють будь-який параметр, що перевищує межі контролю. Наприклад, якщо швидкість вібрації на вихідній стороні показує послідовну тенденцію до зростання протягом 5 днів поспіль, наша система позначить це для перевірки. Цей підхід, заснований на тенденціях, є набагато надійнішим, ніж тривоги, засновані лише на порогових значеннях, оскільки він фільтрує нормальні коливання. Наша фабрика впровадила цю систему у власній виробничій лінії, і це допомогло нам виявити проблеми зі складанням, перш ніж вони стануть проблемами якості. Ми наполегливо рекомендуємо прийняти подібний підхід для вашого парку планетарних коробок передач.

Як аналіз нафти та моніторинг сміття сигналізують про початкову несправність?

Аналіз масла є доповненням до аналізу вібрації для раннього виявлення зносу. У той час як вібрація дає вам механічний підпис планетарної коробки передач, аналіз масла повідомляє вам про хімічний і фізичний стан мастильного матеріалу та сміття, зваженого в ньому. Зношувані метали, такі як залізо, мідь, олово та хром, утворюються під час зношування компонентів, і їх концентрація в маслі прямо пропорційна швидкості зношування. Наша фабрика співвідносила конкретні співвідношення металу з різними видами відмови: підвищений вміст заліза з хромом вказує на знос зубів шестерні; мідь з оловом говорить про знос обойми підшипника; а силікон вказує на забруднення внаслідок деградації ущільнення або проникнення зовнішнього бруду.

Ключові параметри аналізу масла та їх вплив на знос:

• Кількість часток (код ISO 4406):Чистий планетарний редуктор повинен підтримувати код ISO 4406 18/16/13 або вище. Якщо код підвищується до 20/18/15, це свідчить про значне збільшення залишків зносу, і масло слід відфільтрувати або замінити. Код 22/20/17 є критичним попередженням, яке вимагає негайного вимкнення та перевірки. Наша фабрика рекомендує брати проби масла кожні 250 годин роботи протягом перших 1000 годин, а потім продовжити до 500 годин після встановлення базового рівня.
• Спектрометричний аналіз масла (SOAP):Вимірює концентрацію елементів у частках на мільйон (ppm). Типові рівні тривоги: залізо > 100 ppm, мідь > 30 ppm, кремній > 25 ppm. Ці рівні можуть відрізнятися залежно від конструкції коробки передач, але раптове подвоєння будь-якого елемента протягом 100-годинного періоду є явною ознакою ненормального зносу.
• В'язкість масла і загальне кислотне число (TAN):В'язкість не повинна відхилятися більш ніж на 10 відсотків від початкової категорії. Підвищення в'язкості свідчить про окислення або забруднення; зменшення вказує на розведення або розпад. TAN слід контролювати; збільшення TAN більш ніж на 2,0 мг KOH/г порівняно зі свіжою олією свідчить про окислення, яке може сприяти корозії.
• Моніторинг чорних уламків (кількісний):Ми рекомендуємо використовувати магнітну заглушку або онлайн-датчик уламків заліза для захоплення та кількісного визначення частинок заліза. Раптове збільшення «щільності заліза» (вимірюється в мг/л) більш ніж на 200 відсотків порівняно з базовим рівнем є раннім показником зносу шестерні або підшипника. Наші планетарні редуктори поставляються з додатковими магнітними зливними пробками, і ми пропонуємо цифровий монітор чорних уламків, який надає дані в реальному часі.

Практичний приклад: на цементному млині з планетарним редуктором, що працює на 800 кВт, наш завод виявив поступове збільшення вмісту заліза з 45 ppm до 85 ppm протягом трьох місяців, тоді як вібрація залишалася стабільною. Тенденція аналізу масла свідчить про абразивний знос. Під час перевірки ми виявили, що масляний фільтр вийшов з ладу, що дозволило проникнути пилу. Після заміни фільтра та промивання системи вміст заліза впав до 50 ppm, і катастрофічної несправності вдалося запобігти. Цей випадок підкреслює важливість аналізу масла, навіть якщо вібрація здається нормальною.

Для оптимального відбору проб масла наша фабрика рекомендує використовувати спеціальні порти для відбору проб, розташовані на лінії повернення масла, де масло добре перемішується і репрезентує стан картера. Ми надаємо набори для відбору проб, які включають шприци, пляшки та попередньо оплачені лабораторні листи для зручного тестування. Наша технічна команда також може інтерпретувати звіт аналізу масла та надати дієві рекомендації. За допомогою надійної програми аналізу масла ви можете виявити знос за місяці до того, як він стане помітним у вібрації чи температурі, що дозволить вам планувати технічне обслуговування у зручний для вас час, а не в аварійному режимі.

Часті запитання (FAQ)

Запитання 1: Як часто я повинен виконувати аналіз вібрації на планетарній коробці передач у безперервній роботі?

Відповідь: для планетарної коробки передач, що працює цілодобово та без вихідних під повним навантаженням, ми рекомендуємо виконати базове вимірювання вібрації під час встановлення, після чого щотижневий збір даних протягом першого місяця, а потім щомісячні вимірювання, коли базова лінія стабілізується. Однак, якщо ви помітили будь-яке аномальне підвищення температури або шум, негайно проведіть аналіз вібрації. Для критичних застосувань (наприклад, редуктори вітряних турбін) ми рекомендуємо безперервний онлайн-моніторинг вібрації з попередженнями в реальному часі. Наша фабрика пропонує як портативні, так і постійні рішення для моніторингу. Як правило, інтервал моніторингу не повинен перевищувати 1 відсоток очікуваного терміну служби підшипника L10, тому для коробки передач, розрахованої на 50 000 годин служби, щоквартальний аналіз прийнятний, але щомісячний аналіз безпечніший.

Запитання 2: Який найнадійніший індикатор раннього утворення ямок на зубах планетарної шестерні?

Відповідь: Найбільш надійним показником є ​​амплітудна модуляція частоти зачеплення зубчастих коліс (GMF) частотою обертання водила планети. У справній планетарній коробці передач GMF сильна, але стабільна. Коли піттинг починається на одному або кількох планетарних зубцях, амплітуда GMF збільшується, і бічні смуги з’являються з інтервалами несучої частоти. Крім того, форма хвилі вібрації показуватиме ударний імпульс із тим самим інтервалом, що й зуб із ямками, що проходить повз датчик. Використовуючи спектральний аналіз високої роздільної здатності (1600 ліній або більше) і обробку peakHold, ви можете виявити піттинг, коли амплітуда бічної смуги перевищує 5 відсотків амплітуди GMF. Наша фабрика розробила власний алгоритм, який автоматично позначає цю умову.

Запитання 3: Чи можу я покладатися лише на моніторинг температури для виявлення раннього зносу?

Відповідь: моніторинг температури є цінним, але не достатнім. У той час як раптове підвищення температури (наприклад, на 10 °C вище норми) може вказувати на поломку мастила або надмірне тертя внаслідок тривалого зносу, це часто є симптомом на пізній стадії. Коли температура значно перевищить нормальний діапазон, пошкодження вже може бути незворотним. Тому ми рекомендуємо використовувати моніторинг температури як вторинну перевірку в поєднанні з аналізом вібрації та масла. Раннє зношування може не генерувати достатньо тепла для підвищення масової температури масла, але це змінить вібрацію та профіль масляного сміття. Отже, температура є корисним підтвердженням, але не основним методом виявлення.

Запитання 4: Як відрізнити уламки зносу шестерень і уламки підшипників?

Відповідь: форма частинок і елементний склад допомагають розрізнити джерело. Зношування зубчастого колеса зазвичай утворює лусочки або стружки (від ямкової корки) з високим вмістом заліза та зубчастими краями. Зношення підшипників утворює сферичні або циліндричні частинки (від втоми елементів кочення) із сумішшю заліза, хрому, а іноді міді або олова з обойми. Спектрометричний аналіз олії (SOAP) визначає елементний склад, а аналіз морфології частинок (за допомогою мікроскопа або автоматизованого аналізатора форми частинок) визначає форму. Наша фабрична діагностична послуга включає як SOAP, так і ферографію, щоб точно визначити джерело сміття. Якщо співвідношення заліза до міді високе (вище 10:1), це свідчить про знос шестерні; якщо співвідношення низьке (нижче 5:1), це може свідчити про знос підшипника.

Запитання 5: Які негайні кроки я маю вжити, якщо виявлю ранні ознаки зносу планетарної коробки передач?

Відповідь: По-перше, не ігноруйте це. Запишіть усі дані (вібрацію, температуру, пробу масла) і порівняйте з останніми 3 показаннями, щоб підтвердити тенденцію. Якщо ви бачите постійне збільшення, зменшіть навантаження на коробку передач на 20-30 відсотків, щоб уповільнити швидкість зносу. Потім збільште частоту моніторингу до щоденного або змінного. Далі замовте детальний аналіз масла та розгляньте візуальний огляд за допомогою бороскопа через оглядовий отвір. Якщо знос локальний (наприклад, один зуб), ви можете працювати з коробкою передач протягом обмеженого часу до запланованого вимкнення. Якщо знос розподілений (наприклад, численні зуби або уламки підшипників), заплануйте заміну коробки передач або капітальний ремонт у якнайшвидший зручний час. Зв’яжіться з Raydafon Technology Group Co., Limited, щоб отримати експертні поради та наявність запасних частин.

Висновок: проактивний моніторинг зберігає ваш планетарний редуктор

Виявлення ранніх ознак зносу планетарної коробки передач — це поєднання технологій і пильності. Систематично застосовуючи аналіз вібрації, моніторинг температури, аналіз мастила та виявлення сміття, ви можете вловити механізми зносу, такі як виїмки, потертості та втому підшипників, у зародковому стані, запобігаючи раптовим поломкам і продовжуючи термін служби коробки передач. Наша фабрика в Raydafon Technology Group Co., Limited розробила наші планетарні редуктори, які можна контролювати, з вбудованими сенсорними портами та точками відбору проб масла, і ми надаємо комплексне навчання інтерпретації даних. Інвестиції в хорошу програму моніторингу стану невеликі порівняно з вартістю катастрофічного збою, який може включати втрату виробництва, пошкодження обладнання та ризики для безпеки.

Готові захистити свої інвестиції в планетарний редуктор?Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля повної консультації з моніторингу стану. Ми пропонуємо індивідуальні пакети моніторингу, які включають датчики, реєстратори даних, програмне забезпечення для аналізу та експертну інтерпретацію. Ми також забезпечуємо навчання на місці для вашої команди технічного обслуговування та екстрені запасні частини для всіх моделей планетарних редукторів.Замовте безкоштовну оцінку стану зараз і переконайтеся, що ваш планетарний редуктор надійно функціонує протягом багатьох років. Довіртеся Raydafon Technology Group Co., Limited для всіх ваших потреб у моніторингу коробки передач.
