Змінний редуктор кормозмішувача Comer

Змінний редуктор кормозмішувача Comer

Вироблена Raydafon заміна редуктора кормозмішувача C3A, який використовується на змішувальних причепах і годівницях TMR. Розрахований на вхідну частоту 540 об/хв і вхідну потужність до 92 кВт, з 1-3/4 дюймовими шлицевими вхідними та вихідними з’єднаннями Z20 на стандартній схемі монтажу C3A. Корпус чавунний; зубчасті колеса навуглецьовані та загартовані до HRC55 або вище для зносостійкості та ударостійкості, а імпортні високошвидкісні підшипники несуть навантаження змішування під час постійної щоденної роботи. Для цього шаблону доступні співвідношення 1:1 і 1,8:1. Сумісний із змішувачами Aksa, DAF Agro, Falke Maschinenbau, Euromilk і Metal-Fach. Comer і C3A є товарними знаками Comer Industries; Raydafon є незалежним виробником і не пов'язаний з ними. Надішліть своє співвідношення та фотографію старої таблички для підтвердження встановлення та пропозиції протягом 24 годин.

Змінний редуктор кормозмішувача Comer — схема кріплення C3A

Незалежна заміна редуктора кормозмішувача C3A, який використовується на змішувальних причепах. Чавунний корпус, цементована та загартована передача HRC55 або вище, 1-3/4" Z20 шліцьові вхідний і вихідний, 540 об/хв номінальна вхідна потужність і до 92 кВт вхідної потужності — відповідь, коли оригінальний блок зношений або відсутній в наявності.

540НОМИНАЛЬНА ВХІДНА ПОДАЧА об/хв
92 кВтМАКСИМАЛЬНА ВХІДНА ПОТУЖНІСТЬ
Z201-3/4" ШЛІЦЯ, ОБИВА КІНЦІ
HRC55+ТВЕРДІСТЬ ПОВЕРХНІ ЗУБІВ

Примітка бренду:Raydafon є незалежним виробником коробок передач. Comer і C3A є товарними знаками Comer Industries S.p.A. На цій сторінці описано замінний блок, виготовлений Raydafon, який за розмірами та функціонально взаємозамінний зі схемою кріплення C3A. Raydafon не є афілійованою компанією, не уповноваженою нею та не є постачальником оригінального обладнання Comer Industries. Перед замовленням завжди перевіряйте монтажний креслення.

Змінний редуктор кормозмішувача Comer — сумісний блок для заміни C3A

Коли коробка передач змішувального вагона виходить з ладу, практичне питання ніколи не полягає в тому, «яка марка піде на кастинг», а «чи буде вона закріплена, витримає навантаження і потрапить сюди цього сезону». Ця коробка передач типу C3A створена саме для того, щоб відповісти на це: те саме шліцьове розташування входу та виходу, та сама конструкція 540 об/хв та чавунний корпус, який встановлюється на плиту коробки передач вагона без модифікації машини. Він підходить для змішувачів TMR і кормоприймачів, які спочатку були оснащені установкою C3A, і поставляється компанією Raydafon з власного заводу в Нінбо, Китай, відповідно до системи якості ISO 9001.

Оскільки це заводська заміна, а не оригінальна деталь лише для дилера, час виконання робіт і ціна за одиницю є коротшими та нижчими — що важливо, коли змішувач не працює під час сезону годівлі. Пристрій поставляється сухим і перед першим використанням повинен бути заповнений трансмісійним маслом SAE 90, тому переконайтеся, що масло замовлено разом з коробкою передач. Якщо вам також потрібна лінія приводу, нашаВал відбору потужності для кормозмішувачіввідповідає тому самому профілю сплайну.

Технічні характеристики

  • МодельC3A
  • застосуванняЗмішувач / кормозмішувач
  • Макс. вхідна швидкість обертання540 об/хв
  • Макс. вхідна потужність92 кВт
  • Підключення 1Шлицевий, 1-3/4 дюйма, 20 шліців
  • Підключення 2Шлицевий, 1-3/4 дюйма, 20 шліців
  • Матеріал корпусуЧавун
  • Лікування передачЦементований і загартований, HRC55 або вище
  • ПідшипникиІмпортні швидкохідні підшипникові комплекти
  • Клас в'язкості масла SAE90
  • Масло в комплекті з агрегатомНі — масло замовляється окремо
  • Одиниця продажуКожен

Повна специфікація для цієї заміни. Прокрутіть убік на телефоні, щоб побачити значення кожного рядка.

Назва товару Редуктори кормозмішувачів — заміна Comer C3A, 1:1, 1,8:1
Модель C3A
одиниця Кожен
Область застосування Змішувальний вагон
Макс. вхідна швидкість обертання 540 об/хв — зв’яжіться з нами для отримання потужності на інших обертах
Макс. вхідна потужність 92 кВт
Підключення 1 Шлицевий, зовнішній діаметр 1-3/4 дюйма, 20 шліців
Підключення 2 Шлицевий, зовнішній діаметр 1-3/4 дюйма, 20 шліців
Матеріал корпусу Чавун
Лікування передач Цементований і загартований, твердість поверхні зуба HRC55 або вище
Клас в'язкості масла SAE 90
Містить масло Ні — коробка передач поставляється без масла і її необхідно залити перед першим використанням
Графік заміни масла Перша заміна через 50–70 годин роботи, потім кожні 500–700 годин роботи або принаймні один раз на рік
Складається з Коробка передач (масло замовляти окремо)
Сумісні марки машин Акса, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Перш ніж замовити:підтвердьте монтажну поверхню коробки передач, вхідний і вихідний шліц (1-3/4" Z20 на стандартній схемі C3A) і необхідне співвідношення. Якщо ваш змішувач працює з іншим співвідношенням чи розташуванням вала, надішліть стару фотографію таблички або креслення, і ми підберемо її.

Розміри продукту

Нижче наведено еталонну геометрію блоку заміни C3A. Використовуйте його, щоб перевірити відстань між отворами для болтів, центри валів, положення входу та виходу та загальну висоту відносно пластини коробки передач на вашому змішувачі перед замовленням.

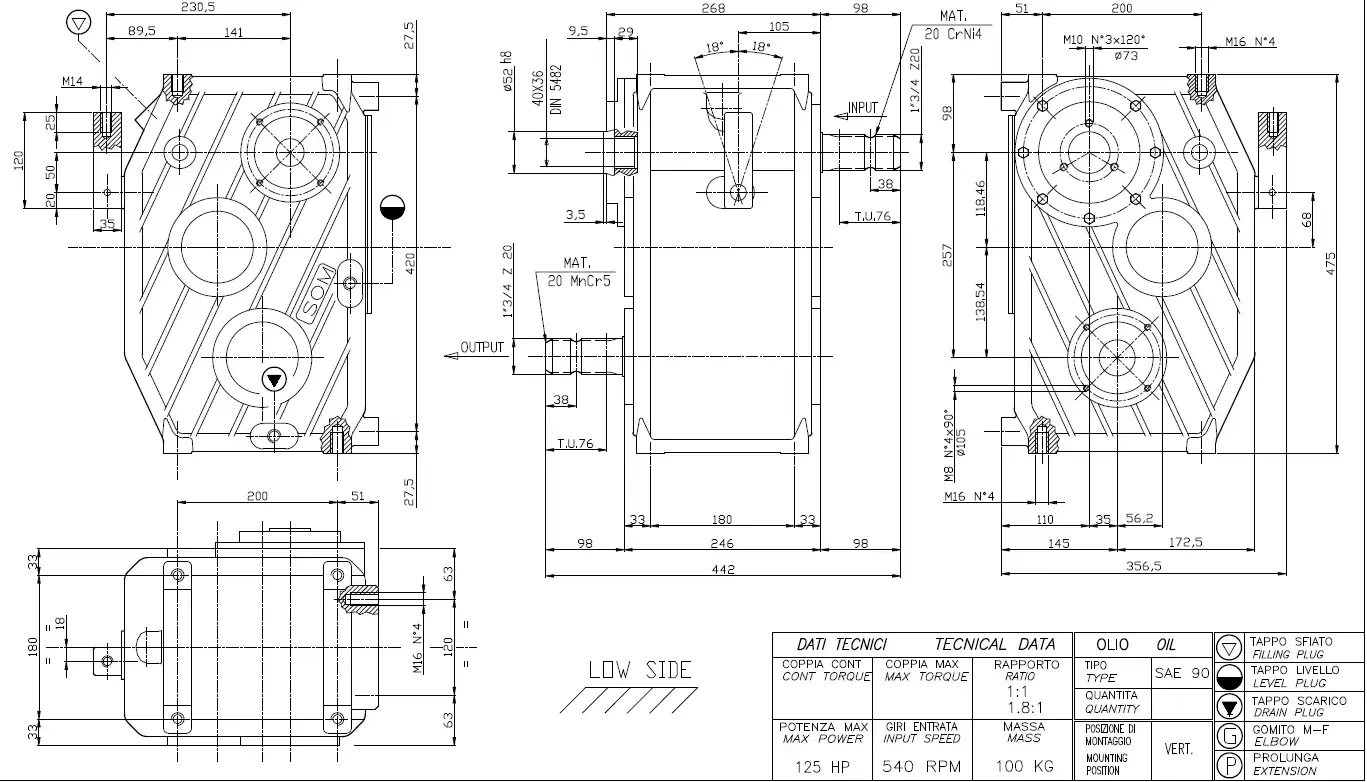

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Змінна коробка передач типу C3A — контур і монтажні розміри.

Розміри вказані для довідки. Будь ласка, перевірте остаточний креслення на вашій машині перед розміщенням замовлення — різниця між болтами на 5 мм є найпоширенішою причиною повернення.

До яких міксерів і марок підходить ця коробка передач

Шаблон C3A використовується на вагонах-змішувачах ряду європейських і міжнародних виробників. Цей блок заміни зазвичай встановлюється на машини з:

  • Акса
  • ДАФ Агро
  • Falke Maschinenbau
  • Євромолоко
  • Метал-Фах

Назви брендів наведено лише для вказівки на сумісність монтажу. Якщо ваш вагон відсутній у списку, надішліть фотографію наявної коробки передач і її паспортну табличку — у більшості випадків ми можемо підтвердити сумісність лише за розміром шліца, передавальним числом і схемою болтів.

Застосування продукту: як працює коробка передач на змішувальному вагоні

У кормозмішувачах коробка передач є сполучною ланкою між ВВП трактора та змішувальним шнеком. Потужність трактора досягає 540 обертів на хвилину, редуктор зменшує її та збільшує крутний момент, а шнек обертається досить повільно, щоб піднімати, складати та змішувати сіно, зерно, силос і вологі побічні продукти в однорідний раціон. Співвідношення, встановлене для шаблону C3A — зазвичай 1:1 або 1,8:1 у цьому застосуванні — це те, що встановлює баланс між швидкістю змішування та силою обертання, тому правильне співвідношення має таке ж значення, як і шаблон болта.

Дві робочі характеристики вирішують, чи витримає редуктор змішувача сезон. По-перше, як він справляється з вологим, щільним матеріалом: силос і буряковий жом створюють набагато більше безперервного навантаження на зуби шестерні, ніж сухе сіно, тому твердість поверхні зубів і якість підшипників є тими, що запобігають ямковій появі та передчасному виходу з ладу. По-друге, як він поводиться під час запуску, коли повний шнек повинен звільнитися від ущільненого корму. Коробка передач із правильно підібраним люфтом і жорстким литим корпусом поглинає цей удар набагато краще, ніж легкий корпус, який прогинається під навантаженням.

Ось чому практична експлуатаційна вартість кормозмішувача залежить від коробки передач, а не від трактора. Пристрій, який передає потужність з мінімальними втратами, потребує менше палива чи електроенергії для того самого раціону, а той, який зберігає свої налаштування, потребує менше заміни масла, ущільнень і простою в середині циклу годування. Для ферми з кількома вагонами ці цифри складаються за сезон.

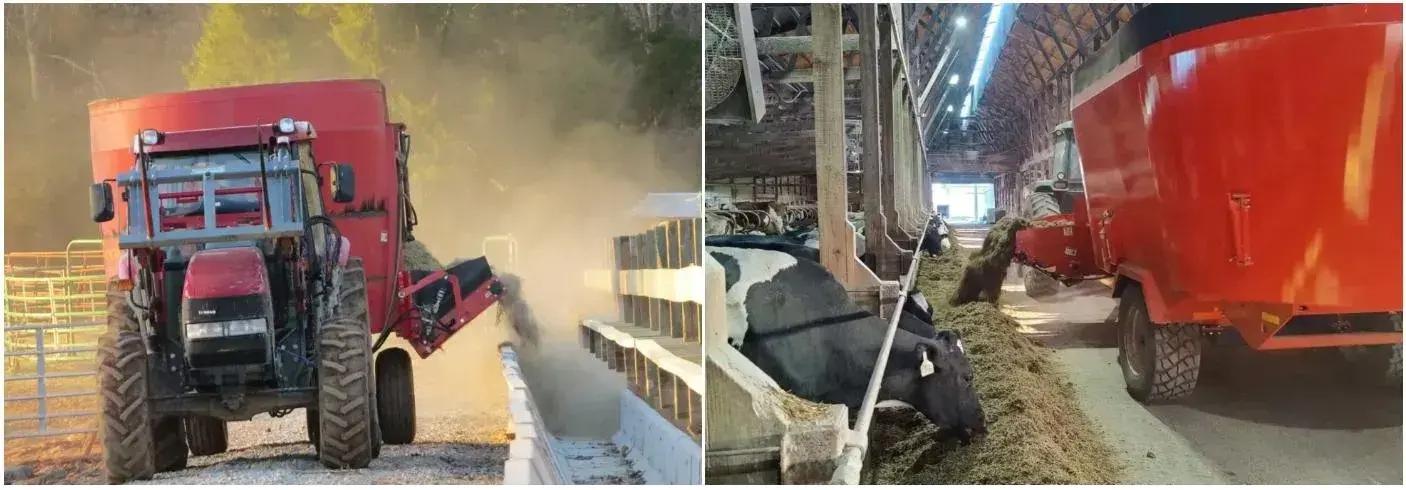

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Змінний редуктор у робочому положенні як привід шнека на змішувальному візку.

Переваги продукту

Створений для роботи цілий день

Чавунний корпус і навуглецьовані шестерні з рейтингом HRC55 або вище зберігають свою геометрію завдяки безперервному 8-годинному змішуванню корму з високим вмістом клітковини та вологого зерна, включаючи пил і вологість щоденного використання на фермі.

Ефективна передача електроенергії

Чітко підібране перемикання передач зберігає втрати трансмісії на низькому рівні, тому той самий трактор може змішувати кілька тонн за коротший цикл і спалювати менше палива або споживати менше електроенергії за тієї самої норми.

Підходить для широкого діапазону вагонів

Схема кріплення C3A та шліци 1-3/4" Z20 охоплюють змішувачі від невеликих сімейних машин до великих вагонів TMR, і пристрій може замінити оригінальну коробку передач без модифікації рами машини.

Просте обслуговування

Компонування навмисне просте: ущільнювачі, підшипники та набори передач можна замінити окремо, тому майстерня може виконати більшість ремонтів без спеціальних інструментів і повернути вагон до роботи того ж дня.

Конкурентоспроможна пряма ціна заводу

Вироблений на нашій власній фабриці, а не куплений через дистриб’юторську мережу, ціна пристрою нижча від оригінальних запчастин лише для дилерів, з тим самим шліцом, співвідношенням і монтажними розмірами.

Запчастини та технічна підтримка

Специфікація масла, співвідношення, замінні ущільнення та підшипники доступні від того самого постачальника, а інженери можуть підтвердити придатність за фотографією несправного блоку.

Продуктивність залежить від правильного сорту оливи, правильного рівня оливи та годин роботи, зазначених у графіку технічного обслуговування — інтервали заміни оливи для цього агрегату необов’язкові, і пропуск першої заміни через 50–70 годин є найпоширенішою причиною раннього шуму підшипників.

Замовлення, доставка та обслуговування

  1. Надішліть деталі.Повідомте нам модель або передаточне число (C3A, 1:1 або 1,8:1), кількість і, якщо у вас є, фотографію таблички старої коробки передач і її монтажної поверхні.
  2. Підтвердити малюнок.Ми перевіряємо шліц, співвідношення та шаблон кріплення за еталонним кресленням C3A та надсилаємо підтвердження перед виробництвом, тому ніщо не побудовано проти неправильних припущень.
  3. Тверда пропозиція та час виконання.Ви отримуєте ціну, обмеження щодо кількості, деталі упаковки та графік доставки, як правило, протягом 24 годин після запиту.
  4. Доставка.Редуктор упакований на експорт і відправляється сухим. За запитом можуть бути організовані авіа- або морські перевезення, а також доставка від дверей до дверей.
  5. Введення в експлуатацію.Перед першим використанням залийте масло SAE 90, перевірте рівень масла на оглядовій пробці та ненадовго запустіть змішувач без навантаження, щоб переконатися в плавному обертанні та відсутності сльозу ущільнення.
  6. Графік технічного обслуговування.Перша заміна масла через 50–70 годин роботи, потім кожні 500–700 годин роботи або принаймні один раз на рік — залежно від того, що відбудеться раніше.

Відгуки клієнтів

★★★★★

Майкл ТомпсонОператор відгодівлі

Встановлення було простим, і вагон працював гладко з першої суміші. Пристрій на дотик міцний, тримає швидкість під навантаженням і не вимагає зусиль під час годування. Я поставив довгий список запитань перед замовленням, і команда терпляче відповіла на кожне, що не завжди буває у випадку з закордонним постачальником. Я повернуся, коли знадобиться другий вагон.

★★★★★

Девід ВілсонКерівник молочної ферми

Коробка передач добре зроблена і працює стабільно з моменту її встановлення, без проблем у щоденному використанні. Найбільше я цінував спілкування — чіткі відповіді, відсутність мовного бар’єру та доставку в обіцяну дату. Як покупець за кордоном, надійність має значення, і я продовжуватиму замовляти в них.

★★★★★

Ханна МурВласник ранчо, Нова Зеландія

За ці роки я випробував кілька партій редукторів міксерів, і вологий матеріал завжди був проблемою — старі блоки ковзали або перегрівалися. Цей без нарікань обробляє силос і буряковий жом, зберігає постійну швидкість змішування, а час циклу майже вдвічі швидший, ніж раніше. Обслуговувати його було просто.

FAQ для покупців

  • Це оригінальна коробка передач Comer?Ні. Це змінний блок, виготовлений Raydafon, виготовлений за схемою монтажу C3A: ті самі 1-3/4" шліцьові з’єднання Z20, та сама проектна точка 540 об/хв і така сама площа корпусу. Comer і C3A є товарними знаками Comer Industries; Raydafon є незалежним виробником і не пов’язаний з ними та не авторизований ними.
  • Як я знаю, що він підійде до мого міксера?Порівняйте шліц (1-3/4 дюйма, 20 шліців), співвідношення (1:1 або 1,8:1 на цьому шаблоні) і монтажні розміри на кресленні вище з існуючим блоком. Якщо щось відрізняється, надішліть нам фотографію старої таблички, і ми підтвердимо, перш ніж зробити замовлення.
  • Коробка передач йде з маслом?Ні. Він поставляється сухим і повинен бути заповнений трансмісійним маслом SAE 90 перед першим використанням. Замовляйте мастило окремо з коробкою передач, щоб не відкладати введення в експлуатацію.
  • Який інтервал заміни масла?Перша заміна після 50–70 годин роботи, щоб очистити початкові частинки зносу, потім кожні 500–700 годин роботи або принаймні один раз на рік, залежно від того, що відбудеться раніше.
  • Яку вхідну потужність і швидкість він може прийняти?Пристрій розрахований на максимальну вхідну швидкість 540 об/хв і максимальну вхідну потужність до 92 кВт. Якщо ваш трактор або двигун працює на інших обертах, зв’яжіться з нами перед замовленням, щоб ми могли підтвердити номінальну потужність для вашої швидкості.
  • Як швидко ви можете відправити, і чи можу я отримати запчастини пізніше?Стандартні одиниці відправляються за коротким графіком після підтвердження креслення з можливістю перевезення повітряним або морським транспортом. Запасні ущільнювачі, підшипники та комплекти шестерень доступні на тому самому заводі, тому подальший ремонт не залежить від пошуку деталей лише у дилера.

Супутні продукти та додаткова інформація

Надішліть запит на заміну коробки передач C3A

Надішліть потрібне співвідношення (1:1 або 1,8:1), кількість і фотографію старої таблички, якщо вона є. Ми підтверджуємо придатність відповідно до монтажного креслення та надаємо відповідь із твердою ціною та часом виконання протягом 24 годин.

Надішліть запит зараз

* Усі зображення на цій сторінці є посиланнями на продукти та креслення Raydafon. Comer і C3A є товарними знаками відповідних власників і використовуються тут лише для опису сумісності монтажу. Підтвердьте остаточний малюнок перед замовленням.
