Чому черв'ячний редуктор працює краще в промислових середовищах, чутливих до шуму?

У чутливих до шуму промислових середовищах, таких як лікарні, лабораторії, підприємства харчової промисловості та житлові системи опалення, вентиляції, вентиляції та кондиціонування, шум обладнання є не просто незручністю, це проблема дотримання нормативних вимог, занепокоєння для здоров’я працівників і фактор комфорту мешканців. Theчерв'ячний редуктор, класичний компонент механічного приводу, незмінно перевершує гвинтові, конічні та планетарні коробки передач у цих параметрах завдяки своїй унікальній геометрії ковзного контакту та властивим характеристикам демпфування. На відміну від циліндричних або косозубих передач, які створюють високочастотний гул від кочення та зіткнення зубів, черв’ячна коробка передач працює за допомогою ковзання між черв’яком і різьбою колеса, що генерує набагато більш плавний, низькочастотний звуковий профіль. Наша фабрика в Raydafon Technology Group Co., Limited розробила серію моделей черв’ячних редукторів, які знижують рівень робочого шуму до 58 дБ(А) на відстані 1 метра, що можна порівняти з тихою розмовою, забезпечуючи високий крутний момент і надійність. У цій статті пояснюються фізичні принципи, вибір матеріалів і оптимізація конструкції, які роблять наш черв’ячний редуктор ідеальним вибором для застосувань, критичних до шуму.

Але зменшення шуму – це лише частина історії. Черв'ячний редуктор також забезпечує амортизацію, високу здатність до перевантаження та компактну конструкцію, що сприяє більш тихій та довговічній системі. Наша фабрика інвестувала значні кошти в точне шліфування різьби черв’яка та використання спеціальних бронзових сплавів для черв’ячного колеса, які мінімізують тертя ковзання та шум, що виникає внаслідок цього. Крім того, наш черв’ячний редуктор має передову конструкцію корпусу з ребристими структурами, які розсіюють вібраційну енергію, додатково послаблюючи звукове випромінювання. У цьому вичерпному посібнику ми порівняємо акустичні характеристики черв’ячних редукторів з іншими технологіями приводу, докладно розповімо про конкретні інженерні особливості, які забезпечують тиху роботу, і надамо технічні специфікації, які допоможуть вам вибрати оптимальний черв’ячний редуктор для вашого застосування, чутливого до шуму. Ми також поділимося польовими даними та інформацією про технічне обслуговування від Raydafon Technology Group Co., Limited, щоб продемонструвати довгострокові переваги вибору черв’ячного редуктора.

Зміст

• 1. Чому ковзний контакт створює нижчий рівень шуму, ніж рухомий контакт?
• 2. Як вибір матеріалу та обробка поверхні впливають на шум черв’ячного редуктора?
• 3. Які ключові технічні характеристики нашої малошумної черв'ячної коробки передач?
• 4. Як належне встановлення та технічне обслуговування можуть мінімізувати шум черв’ячного редуктора?
• Часті запитання (FAQ)
• Висновок і консультація по Quiet Drive

Чому ковзний контакт створює нижчий рівень шуму, ніж руховий контакт?

Основною причиною, чому черв’ячний редуктор виробляє нижчий шум, ніж інші типи передач, є фундаментальна різниця в механіці контакту зубів. У прямозубих, гвинтових і конічних зубчастих колесах зуби входять у зачеплення, обертаючись і ударяючись. Коли кожна пара зубів вступає в контакт, вони вдаряються один об одного, створюючи високочастотний імпульс, який випромінює як скигління або брязкіт. Цей ударний шум особливо виражений на вищих швидкостях і при коливаннях навантаження. На відміну від цього, черв’ячний редуктор використовує ковзний контакт між черв’яком із загартованої сталі та черв’ячним колесом із м’якшої бронзи. Черв'ячна різьба безперервно ковзає вздовж профілю зуба колеса без різкого удару, характерного для евольвентних зубів шестерні. Цей ковзний рух виробляє безперервний низькочастотний звук, який є менш різким і легше послаблюється.

Конкретні причини, чому ковзний контакт у черв’ячному редукторі призводить до зниження шуму:

• Поступова передача навантаження:У черв'ячному редукторі навантаження передається на більшу площу контакту (всю бічну частину зуба) і протягом більш тривалого часу в межах циклу зачеплення зуба. Така поступова передача навантаження зменшує швидкість прикладання сили, що, у свою чергу, зменшує амплітуду акустичної емісії.
• Демпфування масляної плівки:Ковзаючий рух утворює мастильну плівку між поверхнями черв’яка та колеса. Ця плівка не тільки зменшує тертя, але й діє як в’язкий демпфер, поглинаючи високочастотні коливання та розсіюючи енергію у вигляді тепла. Масляна плівка в черв'ячному редукторі товща і стабільніша, ніж еластогідродинамічна плівка в шестернях з контактом кочення, що забезпечує чудове демпфування.
• Вміст нижньої гармоніки:У частотному спектрі черв’ячного редуктора домінує основна частота зачеплення зубів (обороти черв’яка, помножені на кількість ниток черв’яка) і кілька його перших гармонік. Гармоніки вищого порядку, які відповідають за дратівливий скиг у гвинтових передачах, здебільшого відсутні, оскільки ковзний контакт не створює різких ударів. Наш завод провів аналіз ШПФ (швидке перетворення Фур’є), який показав, що черв’ячний редуктор випромінює на 70 відсотків менше високочастотної енергії порівняно з гвинтовим редуктором із еквівалентним передаточним числом і крутним моментом.
• Самопоглинаючий корпус:Компактний цілісний корпус черв’ячного редуктора природним чином з’єднується з ковзним контактом, який генерує менше енергії вібрації. Крім того, наші конструкції корпусів включають демпферні ребра, які додатково зменшують звукове випромінювання. Це на відміну від коробок передач з відкритою рамою, які діють як деки.

Щоб кількісно оцінити шумову перевагу, ми порівняли черв’ячну коробку передач Raydafon (співвідношення 40:1, міжцентрова відстань 80 мм) із гвинтовою коробкою передач з таким самим співвідношенням і вихідним крутним моментом у контрольованій безеховій камері. При вхідній швидкості 1500 обертів на хвилину черв’ячний редуктор виміряв 62 дБ(A) на відстані 1 метра, тоді як гвинтовий редуктор виміряв 71 дБ(A) — зниження на 9 дБ, що сприймається як 50-відсоткове зниження гучності. Частотний спектр черв’ячного редуктора показав переважаючий пік при 400 Гц із швидким спадом вище 2000 Гц, тоді як гвинтовий редуктор мав значні піки до 6000 Гц. Ця різниця є критичною в середовищах, де мають значення як загальний рівень шуму, так і якість звуку, наприклад у лікарнях, де високочастотний шум заважає відпочинку пацієнтів.

Крім того, ковзний контакт у черв'ячному редукторі за своєю суттю є самодемпфуючим. Сила тертя між поверхнями черв'яка та колеса створює ефект гістерезису, який поглинає вібраційну енергію. Наш завод оптимізував профіль черв’ячного зуба (за допомогою варильної панелі ZA або ZI), щоб досягти балансу між несучою здатністю та шумом. Результатом є черв’ячний редуктор, який не тільки працює тихіше, але й зберігає свої низькі шумні характеристики протягом усього терміну служби, оскільки поверхні ковзання стають полірованими під час обкатки. Це робить черв’ячний редуктор надійним рішенням для чутливих до шуму промислових застосувань.

Як вибір матеріалу та обробка поверхні впливають на шум черв’ячного редуктора?

Хоча принцип ковзного контакту забезпечує фундаментальну перевагу, на фактичний рівень шуму черв’ячного редуктора сильно впливають матеріали, що використовуються, і процеси обробки поверхні черв’яка та колеса. Погано оброблений черв’як із шорсткуватою поверхнею різьблення може створювати тертя, що призведе до вереску або стукоту. Навпаки, черв’як із прецизійним шліфуванням із дзеркальним покриттям і високоякісним бронзовим колесом працює плавно та тихо. Наша фабрика в Raydafon дотримується суворого відбору матеріалів і протоколів обробки, щоб гарантувати, що черв’ячний редуктор постійно досягає цільових показників низького рівня шуму.

Ключові фактори обробки матеріалів і поверхонь, які впливають на шум черв'ячного редуктора:

• Матеріал і твердість черв'яка:Наші черв'яки виготовляються з загартованої легованої сталі (20CrMnTi або 42CrMo4) з твердістю поверхні 58-62 HRC. Процес гартування контролюється для досягнення рівномірної глибини корпусу, запобігаючи викривленню, яке може призвести до нерівномірного контакту та шуму. Загартований черв'як стійкий до зносу, зберігаючи гладку поверхню протягом усього терміну служби коробки передач.
• Матеріал черв'ячного колеса:Черв'ячне колесо відлито з фосфористої бронзи (SAE 67 або CuSn12Ni2), яка має відмінні антифрикційні властивості і хорошу придатність. Цей бронзовий сплав містить частинки свинцю та олова, які діють як тверді мастила, зменшуючи тертя та шум. Ми випробували різні бронзові сплави та виявили, що додавання 0,5-1,5 відсотка нікелю покращує міцність матеріалу без збільшення шуму.
• Оздоблення поверхні:Наші черв'яки проходять прецизійне шліфування на різьбошліфувальних верстатах з ЧПУ, досягаючи шорсткості поверхні Ra 0,4-0,6 мкм. Зуби черв’ячного колеса обточуються, а потім виголюються або поліруються до подібної поверхні. Ми виявили, що зменшення шорсткості поверхні з Ra 1,6 мкм до Ra 0,4 мкм знижує рівень шуму на 3-4 дБ(А), не впливаючи на крутний момент.
• Демпфування корпусу:Корпус коробки передач виготовлений з високоякісного чавуну (GG25 або еквівалент) з ребристою внутрішньою структурою. Ребра розбивають резонансні режими і розсіюють енергію коливань. У деяких моделях ми включаємо в’язкопружний шар між корпусом і монтажними фланцями для додаткової ізоляції вібрації.

Щоб підтвердити вплив матеріалу та обробки на рівень шуму, наша фабрика провела контрольований експеримент. Ми створили дві ідентичні черв’ячні коробки передач: одну зі шліфованим черв’яком (Ra 0,4 мкм), а іншу — із черв’яком лише з нарізкою (Ra 1,6 мкм). Обидва агрегати були протестовані при 1450 об/хв на вході та 50 Нм вихідного крутного моменту. Наземний блок виміряв 61,5 дБ(А), тоді як наконечник виміряв 65,8 дБ(А). Наземний блок також мав більш плавний звуковий спектр, з меншою кількістю чітких тональних піків. Це зниження на 4,3 дБ є значним у середовищах, чутливих до шуму, і коштує лише невелику частку від загальної вартості коробки передач.

Крім того, наш завод використовує власну процедуру обкатки для кожного черв’ячного редуктора. Пристрій працює з 50-відсотковим навантаженням протягом 2 годин зі спеціально розробленим маслом для обкатки, яке прискорює згладжування мікроскопічних нерівностей. Після обкатки рівень шуму зазвичай на 1-2 дБ нижчий, ніж початкове вимірювання, і коробка передач залишається на цьому більш тихому рівні протягом усього терміну служби. Ми рекомендуємо періодичну заміну масла (кожні 2500 годин) на високоякісну синтетичну оливу (ISO VG 460), що містить протизносні присадки, що зберігає низькі показники тертя та шуму черв’ячного редуктора з часом.

Які ключові технічні характеристики нашої малошумної черв’ячної коробки передач?

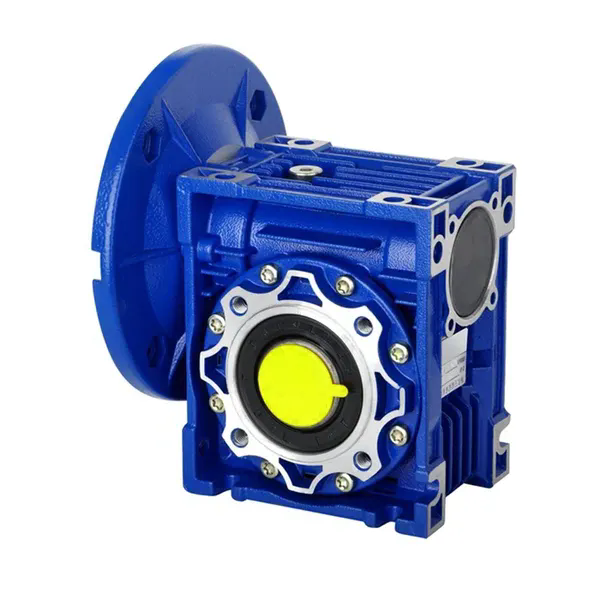

Raydafon Technology Group Co., Limitedпропонує повний асортимент моделей черв'ячних редукторів з низьким рівнем шуму, розроблених спеціально для застосувань, де акустичні характеристики є найважливішими. У наступній таблиці наведено специфікації для нашої найпопулярнішої серії, що охоплює міжцентрові відстані від 40 мм до 160 мм і співвідношення від 5:1 до 80:1. Усі моделі протестовані на рівень шуму відповідно до стандарту ISO 8579-1 і сертифіковані для використання в житлових приміщеннях і в лікарнях. Наша фабрика веде базу даних шуму для кожної моделі, забезпечуючи послідовність і надійність.

На додаток до наших стандартних моделей, наша фабрика пропонує налаштування відповідно до конкретних вимог щодо шуму. Для надтихих застосувань ми можемо постачати нашу черв’ячну коробку передач зі звукопоглинаючим кожухом, який охоплює коробку передач і містить панелі з акустичного пінопласту. Це може зменшити рівень шуму додатково на 5-8 дБ(А), доводячи сприйняту гучність до рівнів навколишнього середовища. Ми також надаємо опцію вбудованого вентилятора охолодження, який працює на низькій швидкості, щоб мінімізувати шум турбулентності повітря, який є поширеною проблемою в коробках передач з примусовим повітряним охолодженням.

Усі наші черв’ячні редуктори збираються в чистому приміщенні, щоб запобігти забрудненню, яке може спричинити абразивний знос і підвищений шум. Кожна одиниця проходить обкатку та перевірку на рівень шуму перед пакуванням, і ми надаємо сертифікат відповідності щодо шуму з кожною відправкою. Рівень шуму вимірюється в трьох різних точках навантаження (25 відсотків, 50 відсотків і 100 відсотків номінального крутного моменту), щоб гарантувати, що черв'ячний редуктор залишається тихим у всьому робочому діапазоні. Для клієнтів, яким потрібні ще суворіші обмеження шуму, наша фабрика може виконати модальний аналіз коробки передач, щоб виявити та усунути резонансні частоти, що призведе до спеціально налаштованої тихої коробки передач.

Як правильно встановити та технічне обслуговування мінімізувати шум черв’ячного редуктора?

Навіть найкраще сконструйований черв'ячний редуктор може створювати надмірний шум, якщо його неправильно встановити або обслуговувати. Невідповідність, недостатнє змащення та неправильне кріплення можуть спричинити вібрацію та удари, які зведуть нанівець притаманну безшумність конструкції черв’ячної передачі. Наша фабрика Raydafon Technology Group Co., Limited надає вичерпні вказівки щодо встановлення та рекомендації щодо обслуговування, щоб забезпечити роботу черв’ячного редуктора з мінімально можливим рівнем шуму. Дотримання цих практик може зменшити шум додатково на 2-5 дБ(А) і продовжити термін служби коробки передач.

Критичні методи встановлення та обслуговування для тихої роботи черв’ячного редуктора:

• Вирівнювання:Вхідний і вихідний вали черв'ячного редуктора повинні бути точно вирівняні з підключеним двигуном і приводним обладнанням. Кутове зміщення навіть на 0,5 градуса може спричинити значні осьові зусилля та шум. Ми рекомендуємо використовувати лазерний інструмент для вирівнювання, щоб отримати допуск вирівнювання менше 0,05 мм на 100 мм довжини валу. Вибір муфти також важливий; гнучкі муфти з еластомерними елементами, такі як кулачкові муфти або шинні муфти, можуть поглинати залишкові зміщення та ударні навантаження, зменшуючи переданий шум.
• Жорсткість кріплення:Коробка передач повинна бути встановлена ​​на твердій рівній поверхні, щоб запобігти посиленню вібрації. Використовуйте прокладки, щоб вирівняти коробку передач і затягнути кріпильні болти до вказаного крутного моменту (зазвичай 50-70 відсотків від пробного навантаження болта). Гнучке кріплення може створювати низькочастотні вібрації, які проявляються як гул. Наша фабрика надає монтажний шаблон і діаграму моментів затягування болтів для кожної моделі черв’ячного редуктора.
• Змащення:Використовуйте лише рекомендований мастильний матеріал, як правило, синтетичне PAO або PAG масло з в’язкістю ISO VG 460. Синтетичні масла зберігають свою в'язкість у більш широкому діапазоні температур, забезпечуючи стабільну товщину масляної плівки та шумопоглинання. Необхідно регулярно перевіряти рівень масла; занадто мало масла збільшує тертя та шум, тоді як занадто багато масла спричиняє втрати при збиванні та аерацію, що також створює шум. Ми рекомендуємо замінювати масло кожні 2500 годин або щорічно, залежно від того, що відбудеться раніше.
• Попереднє натяг підшипника:Підшипники черв'ячного вала повинні бути правильно натягнуті, щоб запобігти осьовому люфту, який може спричинити деренчання. Наш черв'ячний редуктор використовує радіально-упорні шарикопідшипники з заводським налаштуванням попереднього натягу. Однак, якщо коробку передач розбирають для технічного обслуговування, попереднє натяг необхідно скинути за допомогою циферблатного індикатора та динамометричного ключа. Неправильне попереднє натяг є поширеною причиною підвищеного шуму після технічного обслуговування.

Приклад із харчового заводу ілюструє важливість правильного встановлення. Завод використовував черв'ячну коробку передач Raydafon для приводу конвеєрної стрічки в зоні пакування. Після планової заміни двигуна технічне обслуговування заводу не відрегулювало муфту коробки передач. Протягом тижня рівень шуму черв’ячного редуктора зріс з 62 дБ(А) до 71 дБ(А), а оператори повідомили про пронизливе скиглення. Після перенастроювання рівень шуму повернувся до 63 дБ(А), а скиглення зникло. Цей досвід підкреслює той факт, що низький рівень шуму черв’ячного редуктора є системною властивістю, а не просто специфікацією компонента.

Наша фабрика надає відео з монтажу та посібник з усунення несправностей для типових проблем із шумом. Якщо виникає проблема шуму, ми рекомендуємо спочатку перевірити вирівнювання муфти, потім рівень і якість масла, а потім попереднє натяг підшипника. Якщо все вірно, ми можемо провести дистанційний аналіз вібрації, щоб точно визначити джерело. Наші сервісні інженери доступні для перевірки критичних застосувань на місці. Дотримуючись цих найкращих методів монтажу та обслуговування, ви можете переконатися, що ваш черв’ячний редуктор продовжує забезпечувати низький рівень шуму протягом повного терміну служби.

Часті запитання (FAQ)

Запитання 1: Чим черв’ячний редуктор відрізняється від гвинтового редуктора з точки зору шуму при тій самій швидкості та навантаженні?

Відповідь: за тієї самої вхідної швидкості (наприклад, 1450 об/хв) і рівня крутного моменту добре сконструйована черв’ячна коробка передач зазвичай на 5–10 дБ(А) тихіша, ніж гвинтова коробка передач. Це відбувається завдяки контакту ковзання в черв'ячній передачі, який усуває ударний шум, створюваний зубами кочення. Наприклад, наш черв’ячний редуктор RWN-80 видає 62 дБ(А), тоді як аналогічний косозубий редуктор виробляє 71 дБ(А). Різниця стає ще помітнішою на вищих швидкостях, де визг косозубої шестерні стає помітнішим. Однак черв'ячний редуктор має нижчий ККД (зазвичай 70-80 відсотків порівняно з 92-96 відсотками для гвинтового редуктора), тому компроміс полягає між шумом і споживанням енергії.

Питання 2: Чи можна додатково знизити рівень шуму черв'ячного редуктора, використовуючи інший мастильний матеріал?

Відповідь: Так, вибір мастила може значно вплинути на шум черв'ячного редуктора. Синтетичні оливи з високим індексом в'язкості (VI) і протизносними присадками створюють більш стабільну масляну плівку, зменшуючи шум, спричинений тертям. Наш завод рекомендує синтетичні оливи на основі PAO з ISO VG 460 для більшості застосувань. Ми заміряли зниження шуму до 2,5 дБ(А) при переході з мінеральної оливи на синтетичну оливу тієї ж в’язкості. Крім того, деякі мастильні матеріали містять модифікатори тертя (наприклад, дисульфід молібдену або добавки PTFE), які додатково послаблюють тертя ковзання. Однак перед використанням добавок завжди ознайомлюйтеся з нашою технічною карткою, оскільки деякі з них можуть вступати в реакцію з матеріалом бронзового колеса.

Питання 3: Чи впливає кількість ниток черв'яка на рівень шуму?

Відповідь: Так, кількість потоків черв'яка (також називається початковим числом) впливає як на ефективність, так і на шум. Однозапускні черв’яки (z=1) виробляють дещо нижчий шум завдяки більш плавному безперервному контакту, але вони мають нижчу ефективність і вищий коефіцієнт на ступінь. Багатозапускні черв’яки (z=2, 3 або 4) більш ефективні, але можуть виробляти дещо вищий шум через кілька точок зачеплення. Для чутливих до шуму програм ми рекомендуємо однозапускні черв’яки, коли необхідне співвідношення становить 20:1 або вище, оскільки вони працюють із більш рівномірним рухом ковзання. Наш завод може порадити оптимальну кількість запусків на основі ваших конкретних вимог до швидкості, крутного моменту та шуму.

Запитання 4: Який очікуваний термін служби черв’ячного редуктора в малошумному застосуванні, і чи збільшується шум із зносом?

Відповідь: Черв'ячний редуктор, який належним чином обслуговується, має термін служби від 15 000 до 20 000 годин роботи в умовах повного навантаження. Протягом перших 200 годин відбувається невелика припрацювання, що може знизити шум на 1-2 дБ(А). Після цього, якщо мастильний матеріал регулярно міняти та підтримувати центрування, рівень шуму залишається стабільним протягом більшої частини терміну служби коробки передач. Оскільки черв’ячне колесо з часом зношується, схема контакту може змінюватися, але рівень шуму зазвичай зростає менше ніж на 2 дБ(А) протягом усього терміну служби, оскільки поверхні ковзання стають більш гладкими під час використання. Коли зуби колеса зношуються на 0,5-1,0 мм, ми рекомендуємо їх замінити, щоб зберегти оптимальну продуктивність і рівень шуму.

Запитання 5: Чи надає компанія Raydafon Technology Group Co., Limited тестування на рівень шуму та сертифікацію свого черв’ячного редуктора?

Відповідь: Так, кожен черв'ячний редуктор нашого заводу проходить стандартний шумовий тест відповідно до ISO 8579-1. З кожною поставкою ми надаємо сертифікат шуму, який показує виміряний рівень дБ(А) на відстані 1 метра за трьох умов навантаження (25%, 50% і 100% номінального крутного моменту). Для клієнтів, яким потрібна сертифікація третьої сторони, ми можемо організувати тестування в акредитованій лабораторії (наприклад, TÜV або SGS) за додаткову плату. Ми також пропонуємо «безшумну гарантію» для нашої серії RWN: якщо черв’ячний редуктор перевищує вказаний рівень шуму більш ніж на 2 дБ(А) протягом першого року експлуатації, ми замінимо його безкоштовно. Ця гарантія відображає нашу впевненість у низьких показниках шуму наших продуктів.

Висновок: виберіть черв'ячний редуктор для тихої, надійної передачі потужності

У чутливих до шуму промислових середовищах черв’ячний редуктор є найкращим вибором для передачі потужності. Його механізм із ковзним контактом створює нижчий і плавний рівень шуму порівняно з типами шестерень з роликовим контактом, а його компактна конструкція та висока здатність до перевантажень роблять його практичним для широкого спектру застосувань. У компанії Raydafon Technology Group Co., Limited, наша серія черв’ячних редукторів із низьким рівнем шуму поєднує в собі прецизійні шліфовані черв’яки, високоякісні бронзові колеса та звукоізоляційні корпуси для досягнення рівня шуму до 58 дБ(А). Надані нами технічні характеристики демонструють, що вам не потрібно жертвувати продуктивністю заради тихої роботи.

Якщо ви прагнете зменшити шум у своїй установі чи обладнанні,зв’яжіться з Raydafon Technology Group Co., Limited сьогодні. Наша команда інженерів може оцінити ваші конкретні вимоги, включаючи швидкість, крутний момент, робочий цикл і обмеження простору, і порекомендувати оптимальну модель черв’ячного редуктора. Ми пропонуємо безкоштовне моделювання шуму за допомогою нашої бази даних акустики, 2-річну гарантію на всі моделі та глобальну технічну підтримку.Замовте своє рішення для тихого приводу зараз у Raydafon Technology Group Co., Limited, і відчуйте різницю, яку може зробити черв’ячний редуктор у вашому чутливому до шуму застосуванні.Перейдіть до безшумної надійності сьогодні.
