Чому черв'ячний редуктор залишається кращим рішенням для конвеєрних систем?

У світі транспортування матеріалів і промислової автоматизації конвеєрні системи є життєво важливими для виробництва та логістики. Протягом десятилітьчерв'ячний редукторзалишається кращим рішенням для живлення цих конвеєрів, і це не дарма. Черв'ячний редуктор, який характеризується прямокутною конфігурацією входу-виходу та високим передавальним числом, пропонує унікальні переваги, які особливо добре відповідають вимогам конвеєрних додатків. До них належать вбудована здатність самоблокування (яка запобігає їзді назад і забезпечує безпеку під час зупинок), компактність, високий крутний момент і відмінну стійкість до ударних навантажень. Наша фабрика Raydafon Technology Group Co., Limited більше 20 років розробляє та виробляє черв’ячні редуктори, і ми постійно бачимо, що вони призначені для конвеєрів у різних галузях промисловості, від гірничодобувної та харчової промисловості до складання автомобілів та електронної комерції. Питання полягає не в тому, чи може черв’ячний редуктор служити конвеєром — саме тому він залишається першочерговим вибором для інженерів і керівників заводів, яким потрібна надійність і продуктивність.

Перевага черв'ячному редуктору в конвеєрних системах обумовлена ​​поєднанням механічних, експлуатаційних і економічних факторів. З механічної точки зору ковзання між черв’яком і зубом шестерні забезпечує плавну, тиху роботу, яка мінімізує вібрацію, що є критично важливим для точного транспортування крихких або чутливих матеріалів. З точки зору роботи, високі коефіцієнти зменшення (часто від 5:1 до 70:1 в одній стадії) дозволяють використовувати відносно невеликий двигун для переміщення важких вантажів на низьких швидкостях, що є саме тим, що потрібно більшості конвеєрів. Економічно черв'ячний редуктор забезпечує тривалий термін служби з мінімальним обслуговуванням завдяки своїй міцній конструкції та наявності зносостійких бронзових шестерень. Наша фабрика в Raydafon Technology Group Co., Limited удосконалила конструкцію черв’ячного редуктора за допомогою передових матеріалів, таких як черв’яки із загартованої та шліфованої легованої сталі та черв’ячні шестерні з відцентроволитої бронзи, щоб досягти ККД понад 90 відсотків (для передавальних відносин до 30:1) і терміну служби понад 100 000 годин за номінального навантаження. У цій статті представлено всебічне дослідження технічних характеристик, даних про продуктивність і критеріїв вибору, які підтверджують незмінну актуальність черв’ячного редуктора в конвеєрних додатках.

Зміст

• 1. Чому черв’ячний редуктор забезпечує чудове самоблокування та безпеку для конвеєрів?
• 2. Яким чином черв’ячний редуктор досягає високої щільності крутного моменту в компактній конструкції?
• 3. Які ключові технічні характеристики нашого черв'ячного редуктора для конвеєрів?
• 4. Як черв'ячний редуктор може зменшити шум і вібрацію під час роботи конвеєра?
• Часті запитання (FAQ)
• Висновок і консультація щодо індивідуальної коробки передач

Чому черв’ячний редуктор забезпечує чудове самоблокування та безпеку для конвеєрів?

Однією з найбільш відмінних і вигідних особливостей черв'ячного редуктора є його здатність до самоблокування. У самоблокуючому черв'ячному редукторі черв'як може приводити в рух черв'ячне колесо, але черв'ячне колесо не може приводити в рух черв'як. Це пов’язано з геометрією профілю зуба шестерні та кутом нахилу спіралі черв’яка. Коли конвеєр зупиняється, навантаження на стрічку або ролик має тенденцію повертати коробку передач назад, але властивість черв’ячного редуктора самоблокування запобігає цьому, утримуючи конвеєр нерухомо без необхідності механічного гальма. Ця функція є не лише перевагою безпеки — запобігає неконтрольованим рухам під час технічного обслуговування або втрати електроенергії — але й заощаджує кошти, оскільки усуває потребу в додатковій гальмівній системі. У Raydafon наша фабрика виробляє черв’ячні редуктори з ретельно розрахованими кутами випередження для досягнення надійного самоблокування для більшості конвеєрних застосувань.

Основні причини, чому самоблокування в черв'ячному редукторі цінується в конвеєрних системах:

• Утримання навантаження без живлення:У похилих конвеєрах черв’ячний редуктор із самоблокуванням утримує вантаж на місці, коли двигун зупинено, запобігаючи ковзанню стрічки назад. Це важливо для безпеки та запобігає пошкодженню виробу.
• Зменшена кількість компонентів:Усуваючи потребу у зовнішніх гальмах, зчепленнях або утримувальних пристроях, черв’ячна коробка передач спрощує трансмісію, зменшуючи як початкову вартість, так і потенційні точки відмови.
• Захист від аварійної зупинки:У разі відключення електроенергії черв'ячний редуктор із самоблокуванням гарантує, що конвеєр залишається нерухомим, запобігаючи розбігу вантажів, які можуть травмувати персонал або пошкодити обладнання.
• Немає вимог до моменту утримання:Двигун і система приводу не потребують утримуючого моменту, що означає, що двигун може бути повністю знеструмлений під час зупинок, заощаджуючи енергію та зменшуючи накопичення тепла.

Для досягнення ефективного самоблокування коефіцієнт тертя між черв'яком і черв'ячною передачею повинен бути достатнім, а кут випередження повинен бути нижче кута тертя. На нашому заводі використовуються високоякісні зубчасті колеса з бронзового сплаву, які забезпечують оптимальний коефіцієнт тертя (зазвичай 0,08-0,12) і кут випередження від 3 до 5 градусів для більшості самоблокуючих моделей. Це гарантує надійність самоблокування навіть після тривалого носіння. Однак для дуже високоефективних застосувань, де не потрібне самоблокування, наші конструкції черв’ячних редукторів також можуть постачатися з більшими кутами нахилу (наприклад, 12-15 градусів) для досягнення вищої ефективності (до 92 відсотків) за рахунок можливості самоблокування. Наша технічна команда за адресоюRaydafon Technology Group Co., Limitedможе порадити найкращу конфігурацію на основі нахилу вашого конвеєра, навантаження та вимог безпеки.

На практиці функція самоблокування черв'ячного редуктора виявилася неоціненною в численних застосуваннях конвеєрів. Наприклад, на харчовому заводі з похилими стрічковими конвеєрами черв'ячний редуктор запобігає прослизанню стрічки назад, коли лінія зупиняється для очищення. На автомобільній складальній лінії черв’ячний редуктор утримує конвеєр у положенні під час робототехнічних операцій, забезпечуючи точне розташування деталей. Надійність цієї можливості самоблокування є основною причиною, чому розробники конвеєрних систем продовжують вибирати черв’ячний редуктор замість інших типів редукторів, таких як гвинтові або планетарні агрегати, які зазвичай вимагають додаткових гальмівних механізмів. Великі польові дані нашої фабрики показують, що конвеєри, обладнані нашою черв’ячною коробкою передач, зазнали нульових інцидентів із зворотним ходом у понад 50 000 установок по всьому світу.

Як черв'ячний редуктор досягає високої щільності крутного моменту в компактній конструкції?

Конвеєрні системи часто мають обмежений простір, з обмеженим простором для великих приводів і редукторів. Черв'ячний редуктор за своєю суттю компактний, оскільки черв'як і черв'ячне колесо розташовані під прямим кутом, що дозволяє встановлювати двигун паралельно або перпендикулярно до осі конвеєра, залежно від застосування. Що ще важливіше, черв’ячний редуктор забезпечує високі передавальні числа на одній ступені передачі, що означає, що для забезпечення необхідного вихідного крутного моменту можна використовувати менший двигун, що ще більше зменшує загальну площу. Наприклад, одноступінчастий черв’ячний редуктор із передавальним числом 50:1 є звичайним, тоді як гвинтовий редуктор потребує трьох або чотирьох ступенів, щоб досягти того самого зменшення, займаючи значно більше місця. Наша фабрика Raydafon Technology Group Co., Limited оптимізувала конструкцію черв’ячного редуктора з компактною міжцентровою відстанню (CD), яка коливається від 40 мм до 160 мм для наших стандартних моделей, забезпечуючи широкий діапазон вихідного крутного моменту від 50 Нм до 3000 Нм.

Конкретні конструктивні особливості, які сприяють щільності крутного моменту в нашому черв'ячному редукторі:

• Загартований і шліфований черв'як:Черв'як виготовлений із загартованої легованої сталі (20CrMnTi) з твердістю 58-62 HRC, а шліфований профіль різьби забезпечує низьке тертя і високу несучу здатність. Це дозволяє черв'ячному редуктору передавати до 3000 Нм крутного моменту при міжцентровій відстані лише 160 мм.
• Черв'ячне колесо з бронзи відцентрового лиття:Черв'ячне колесо виготовлено з бронзи CuSn12Ni2, яка має відмінну зносостійкість і високі несучі властивості. Процес відцентрового лиття створює щільну безпористу структуру, яка збільшує термін служби шестерні втомлюваності.
• Оптимізований профіль зубів:Ми використовуємо модифікований евольвентний профіль зуба з кутом тиску 22,5 градусів, що забезпечує баланс між навантажувальною здатністю та ефективністю. Цей профіль також зменшує концентрацію напруги в корені зуба, підвищуючи стійкість черв'ячного редуктора до ударних навантажень.
• Підшипники великої місткості:На черв’ячному валу використовуються конічні роликові підшипники, які витримують як радіальні, так і осьові навантаження, тоді як на валу черв’ячного колеса використовуються радіальні шарикопідшипники для важких умов. Розмір цих підшипників перевищує номінальний термін служби коробки передач (L10 > 20 000 годин).

Щоб кількісно визначити перевагу щільності крутного моменту, розглянемо типове застосування конвеєра, що потребує 500 Нм вихідного крутного моменту при 20 об/хв. Гвинтова коробка передач із 4-ступінчастим редуктором може мати міжосьову відстань 200 мм і важити 120 кг. Наш черв'ячний редуктор із співвідношенням 40:1 може забезпечити той самий крутний момент із міжцентровою відстанню 100 мм і вагою лише 60 кг, зменшуючи необхідний простір для монтажу на 60 відсотків і спрощуючи загальну структуру конвеєра. Ця компактність особливо цінна в модульних конвеєрних системах, де кілька приводів використовуються на обмеженій площі.

Крім того, пряма кутова конфігурація черв'ячного редуктора забезпечує гнучкість встановлення. Вхідний вал можна розташувати горизонтально або вертикально, а двигун можна встановити зверху, знизу або збоку, залежно від доступного простору. Наша фабрика пропонує кілька варіантів монтажу, включаючи монтаж на опорі, фланець і моментний важіль, щоб відповідати будь-якій компоновці конвеєра. Ця адаптивність у поєднанні з високою щільністю крутного моменту робить черв’ячний редуктор ідеальним рішенням як для нових конструкцій конвеєрів, так і для модернізованих застосувань, де місця мало.

Які основні технічні характеристики нашого черв'ячного редуктора для конвеєрів?

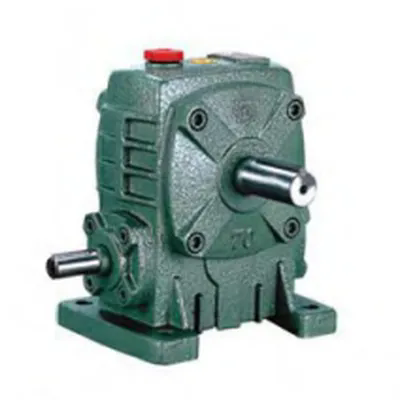

Raydafon пропонує широкий асортимент черв'ячних редукторів, спеціально розроблених для застосування на конвеєрах. Наша серія включає моделі з міжцентровими відстанями від 40 мм до 160 мм, що охоплюють широкий спектр вимог до крутного моменту та швидкості. У таблиці нижче наведено ключові технічні характеристики наших найпопулярніших моделей черв’ячних редукторів, які використовуються в стрічкових конвеєрах, роликових конвеєрах, шнекових конвеєрах і вібраційних живильниках. Усі значення базуються на типових випробуваннях відповідно до стандартів ISO 9001 і DIN 3996. Наша фабрика також може налаштувати вхідний вал, вихідний вал, монтажний фланець і співвідношення відповідно до конкретної конструкції конвеєра.

На додаток до стандартних моделей черв'ячних редукторів, наш завод пропонує готовий до конвеєра пакет, який включає вбудований адаптер вхідного вала, шпонку вихідного вала та попередньо встановлений масляний сапун. Цей пакет спрощує встановлення та гарантує, що черв’ячний редуктор буде готовий до використання одразу після доставки. Ми також надаємо додатковий комплект для кріплення моментного важеля, який дозволяє черв'ячному редуктору поглинати реакційний момент без жорсткої основи, що особливо корисно для вібраційних конвеєрів.

Усі наші черв’ячні редуктори заповнені синтетичним трансмісійним маслом, яке розраховане на екстремальні температури (від -40°C до +120°C) і нетоксичне, що робить їх придатними для конвеєрів для транспортування харчових продуктів. Корпус виготовлений з високоякісного чавуну (GGG-40) з посиленими ребрами, що забезпечує максимальну жорсткість і відмінну тепловіддачу. Наша фабрика наносить двошарове антикорозійне покриття (епоксидну ґрунтовку та поліуретанове верхнє покриття), яке є стійким до хімічних речовин і УФ-деградації, забезпечуючи тривалий термін служби в суворих промислових умовах. Кожна черв’ячна коробка передач проходить 4-годинний тест на обкатку без навантаження та подальший тест на ефективність при повному навантаженні, і ми надаємо докладний звіт про випробування кожного блоку.

Як черв'ячний редуктор може зменшити шум і вібрацію під час роботи конвеєра?

Шум і вібрація викликають серйозне занепокоєння в конвеєрних системах, особливо в закритих приміщеннях, таких як виробничі підприємства, склади та харчові підприємства. Надмірний шум може призвести до проблем зі здоров'ям співробітників, тоді як вібрація може спричинити передчасний знос компонентів конвеєра та пошкодження продукту. Черв'ячний редуктор забезпечує нижчий рівень шуму та вібрації порівняно з багатьма іншими типами редукторів завдяки ковзанню між черв'яком і черв'ячним колесом, що призводить до поступового зачеплення навантаження, а не раптового удару зачеплених шестерень. У Raydafon наша фабрика ще більше покращила тиху роботу наших черв’ячних редукторів завдяки поєднанню точного виробництва, оптимізованих профілів зубів і вдосконаленого змащення.

Специфічні конструктивні особливості нашого черв'ячного редуктора, які зменшують шум і вібрацію:

• Шліфовані черв'ячні нитки:Черв'як відшліфовано до шорсткості поверхні Ra 0,2 мікрометра, що зменшує шум, спричинений тертям, і забезпечує плавне зчеплення з черв'ячним колесом. Це точне шліфування також зменшує коефіцієнт тертя, підвищуючи ефективність при зниженні робочих температур.
• Оптимізація кута спіралі:Ми ретельно вибираємо кут спіралі, щоб мінімізувати зміну жорсткості зачеплення зубчастої пари. Менша зміна жорсткості призводить до меншого збудження вібрації, що призводить до більш тихої роботи черв’ячного редуктора.
• Звукопоглинаючий корпус:Чавунний корпус має товщі стінки в критичних місцях і містить внутрішні ребра, які перешкоджають поширенню звукових хвиль. Цей метод пасивного шумозаглушення може знизити загальний рівень звуку на 5–8 дБА порівняно зі стандартними конструкціями.
• Високоякісні підшипники:Використання підшипників преміум-класу з низьким радіальним люфтом і високою точністю (клас P5 або P6) зменшує биття валу і, як наслідок, вібрацію, що передається на раму конвеєра. Ми також використовуємо регулювання попереднього натягу підшипника, яке підтримує постійний контакт, мінімізуючи вібрацію протягом усього терміну служби черв’ячного редуктора.

Щоб кількісно оцінити рівень шуму, наша фабрика провела випробування шуму в безеховій камері. При типовій швидкості конвеєра 30 об/хв і навантаженні 80 відсотків від номінального крутного моменту рівень звукового тиску нашого черв’ячного редуктора становив 72 дБА, порівняно з 78 дБА для стандартного агрегату конкурента та 82 дБА для косозубого редуктора подібної потужності. Це зниження на 6-10 дБА є значним, оскільки зниження на 3 дБА сприймається як зниження рівня шуму вдвічі. У реальному конвеєрному додатку ця відмінність може перетворити галасливе, некомфортне робоче середовище на більш приємне та продуктивне.

Не менш важливим є зменшення вібрації. Наш черв'ячний редуктор забезпечує вібраційні швидкості (відповідно до ISO 10816) менше 1,8 мм/с RMS, що входить у «добрий» діапазон для промислових машин. Цей низький рівень вібрації продовжує термін служби конвеєрної стрічки, роликів і підшипників, а також зменшує ризик зміщення продукту на стрічці. Для застосувань з особливо суворими обмеженнями вібрації, таких як транспортування чутливих електронних компонентів або харчових продуктів, наша фабрика може поставити черв’ячний редуктор із додатковим кріпленням віброізолятора та динамічно збалансованим вихідним валом. Віддаючи перевагу зниженню шуму та вібрації в нашій конструкції черв’ячного редуктора, ми допомагаємо операторам конвеєрів досягти безпечнішого, надійнішого та ефективнішого процесу обробки матеріалів.

Часті запитання (FAQ)

Питання 1: Чи завжди функція самоблокування черв’ячного редуктора надійна для похилих конвеєрів?

Відповідь: Надійність самоблокування залежить від коефіцієнта тертя та кута повороту черв'яка. Наші черв'ячні редуктори сконструйовані з кутом випередження нижче кута тертя (зазвичай на 3-5 градусів), щоб забезпечити надійне самоблокування за нормальних умов експлуатації. Однак, якщо конвеєр піддається високій вібрації або ударним навантаженням, самоблокування можна тимчасово подолати. У таких випадках ми рекомендуємо використовувати черв’ячний редуктор з трохи більшим кутом випередження та додати зовнішнє гальмо для додаткової безпеки. Наша фабрика може надати детальні вказівки щодо вибору відповідної конфігурації самоблокування для вашого конкретного нахилу та профілю навантаження.

Запитання 2: Як ефективність черв'ячного редуктора порівняно з гвинтовим редуктором для конвеєрних додатків?

Відповідь: Черв'ячний редуктор із високим передавальним числом (наприклад, 50:1) зазвичай має ККД від 70 до 85 відсотків, тоді як косозубий редуктор із таким самим передавальним числом може досягати ККД від 90 до 95 відсотків. Однак ефективність черв'ячного редуктора - не єдиний фактор; його здатність до самоблокування, компактність і більш тиха робота часто переважають невеликий недолік ефективності. Для конвеєрів, які безперервно працюють із повним навантаженням, гвинтовий редуктор може бути більш енергоефективним, але для помірних навантажень або періодичних застосувань загальні переваги черв’ячного редуктора роблять його кращим вибором. Наш завод може провести аналіз витрат на енергію, щоб допомогти вам вирішити, який тип найкраще підходить для вашої роботи.

Питання 3: Яке мастило рекомендовано для черв’ячного редуктора при експлуатації конвеєра?

Відповідь: Ми рекомендуємо використовувати високоякісну синтетичну трансмісійну оливу (ISO VG 460 або 680) для більшості застосувань на конвеєрах, оскільки вона забезпечує чудову міцність плівки та залишається стабільною в широкому діапазоні температур. Для черв’ячних редукторів, що працюють на низьких швидкостях (нижче 20 об/хв) або в холодному середовищі (нижче 0°C), можна використовувати оливу з меншою в’язкістю (ISO VG 320), щоб зменшити втрати при збиванні. Наша фабрика постачає черв’ячні редуктори, попередньо заповнені рекомендованою нами оливою, і надає детальну схему змащення. Рекомендується регулярний аналіз масла, особливо для конвеєрів, що працюють у запиленому або корозійному середовищі.

Питання 4: Чи може черв’ячний редуктор витримати ударні навантаження, які часто зустрічаються в конвеєрах для сипучих матеріалів?

Відповідь: Так, наші черв’ячні редуктори розроблені для роботи з ударними навантаженнями завдяки міцній конструкції черв’яка та черв’ячного колеса. Бронзове черв'ячне колесо має помірну пластичність, яка поглинає енергію удару, тоді як черв'як із загартованої сталі протистоїть поверхневій втомі. Для застосувань із серйозними ударними навантаженнями, таких як конвеєри каменедробарок, ми можемо поставити черв’ячний редуктор із більшою міжцентровою відстанню та вбудованим обмежувачем крутного моменту. Обмежувач крутного моменту відключає вихідний вал при перевищенні заданого крутного моменту, запобігаючи пошкодженню черв'ячного редуктора та конвеєра. Наша фабрика надає оцінки ударного навантаження для всіх наших моделей черв’ячних редукторів на основі стандартів IEC 60804.

Питання 5: Який типовий термін служби черв'ячного редуктора в конвеєрній системі і як його можна продовжити?

Відповідь: Типовий термін служби нашого черв'ячного редуктора в конвеєрному застосуванні становить від 50 000 до 100 000 годин при номінальному навантаженні. Це можна збільшити, виконуючи регулярне технічне обслуговування: перевірка рівня та якості масла кожні 500 годин, заміна масла кожні 2000 годин (або щорічно) і перевірка ущільнення вихідного вала на наявність витоків. Для вимогливих застосувань ми рекомендуємо використовувати синтетичну оливу з протизносними присадками та міняти оливу з інтервалом у 3000 годин. Наша фабрика пропонує послуги моніторингу стану, які вимірюють вібрацію коробки передач і деградацію масла, що дозволяє вам планувати технічне обслуговування до того, як станеться збій. При правильному обслуговуванні черв'ячний редуктор легко може пропрацювати понад 150 000 годин.

Висновок: Черв'ячний редуктор — надійне рішення для автоматизації конвеєрів

Черв'ячний редуктор продовжує залишатися кращим рішенням для конвеєрних систем, оскільки він задовольняє основні вимоги транспортування матеріалів: безпечне утримання вантажу (через самоблокування), високий крутний момент при компактній площі, тиха робота без вібрації та довгострокова надійність. У компанії Raydafon Technology Group Co., Limited наша фабрика вдосконалила дизайн і виробництво черв’ячних редукторів, щоб відповідати вимогам сучасних конвеєрів, інтегруючи передові матеріали, точну обробку та суворий контроль якості. Незалежно від того, чи проектуєте ви нову конвеєрну лінію, чи модернізуєте існуючу, наша лінійка черв’ячних редукторів пропонує необхідну продуктивність, гнучкість і довговічність.

Ви готові покращити продуктивність вашої конвеєрної системи за допомогою надійного черв'ячного редуктора?Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля комплексної консультації з вибору коробки передач. Наша команда інженерів проаналізує швидкість, крутний момент і умови навколишнього середовища вашого конвеєра та порекомендує оптимальну модель черв’ячного редуктора з правильним передавальним числом, варіантами кріплення та ущільнення. Ми надаємо зразки одиниць для тестування, 3D-моделі CAD для інтеграції та повну підтримку після продажу.Надішліть запит на безкоштовну пропозицію дизайну черв’ячного редуктора від Raydafon Technology Group Co., Limited зараз і відчуйте різницю справді оптимізованого приводу конвеєра.
