Чому прецизійні черв'ячні шестерні використовуються для застосування з високим рівнем скорочення?

У компактному корпусі промислової роботизованої руки серводвигун обертається зі швидкістю 6000 обертів на хвилину. Проте вихідний вал рухається з повільною, навмисною точністю, докладаючи сотні ньютон-метрів крутного моменту, щоб розташувати важкий корисний вантаж. Компонент, який уможливлює цю драматичну трансформацію, це aPrecision Gear: черв'ячна передача. Зайдіть на будь-яке виробниче підприємство, і ви побачите, що черв’ячні передачі працюють на конвеєрах, ліфтах, верстатах і пакувальному обладнанні. Вони є неоспіваними героями механічної трансмісії потужності, які перетворюють високошвидкісний низький крутний момент на низьку швидкість і високий крутний момент із простотою, з якою не можуть зрівнятися інші типи передач. Але чому черв'ячні передачі є вибором за замовчуванням для застосування з високим рівнем скорочення? Відповідь полягає в унікальній комбінації геометрії, матеріалознавства та фізики, яку інші системи Precision Gear просто не можуть відтворити.

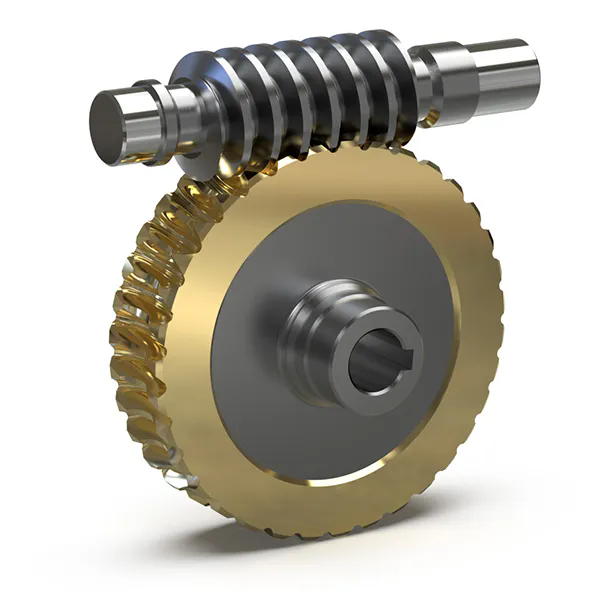

Черв'ячна пара складається з різьбового черв'яка (ведучий елемент) і зубчастого колеса (ведучий елемент). Ця конфігурація пропонує елегантне рішення фундаментальної інженерної проблеми: як досягти значного зниження швидкості за один етап. Однозапускний черв'як із колесом із 60 зубцями забезпечує передаточне число 60:1 у компактному корпусі. Досягнення такого ж зменшення за допомогою циліндричних передач вимагало б багатоступеневої конструкції, що збільшувало б складність, вартість і простір. Окрім редукційної здатності, черв’ячні передачі пропонують дві додаткові переваги, які є критично важливими для багатьох застосувань: вони забезпечують плавну, тиху роботу та можуть бути сконструйовані як самоблокуючі, запобігаючи зворотному руху після припинення живлення. У цій статті досліджуються технічні основи домінування черв’ячної передачі в системах з високим рівнем скорочення, від її геометричних принципів до вибору матеріалів, які визначають її продуктивність.

Зміст

• 1. Що робить геометрію черв'ячної передачі ідеальною для високого зниження?
• 2. Як ковзання черв'ячних передач впливає на ефективність і знос?
• 3. Чому функція самоблокування є критичною у програмах із високим скороченням?
• 4. Які технічні характеристики визначають високоякісну точну черв'ячну передачу?
• 5. Висновок
• 6. Часті запитання (FAQ)

1. Що робить геометрію черв'ячної передачі ідеальною для високого зниження?

Щоб зрозуміти, чому черв’ячні передачі найкращі в застосуванні з високим рівнем скорочення, ми повинні спочатку зрозуміти їхню геометрію. Уявіть собі стандартний болт. Повертаючи його, він рухається лінійно вздовж різьбового валу. А тепер уявіть, що болт загортається в коло, щоб його нитки стали суцільною спіраллю. Це хробак. Колесо, яке входить у зачеплення з ним, є шестернею зі спеціально нарізаними зубцями, які відповідають профілю різьби черв’яка. Коли черв'як обертається, його нитки входять у зуби колеса, змушуючи колесо обертатися. Це основний принцип роботи черв'ячної передачі.

The key to high reduction lies in the relationship between the worm's rotation and the wheel's rotation. For a single-start worm—a worm with a single continuous thread—each full rotation of the worm advances exactly one thread. This thread pushes against one tooth on the wheel, causing the wheel to move by one tooth. If the wheel has 60 teeth, then the worm must rotate 60 times to complete one full rotation of the wheel. The reduction ratio is simply the number of teeth on the wheel. This is a 60:1 reduction achieved in a single gear pair. Навпаки, досягнення зменшення 60:1 за допомогою циліндричних передач вимагало б принаймні трьох ступенів, кожна зі своїми валами, підшипниками та корпусом, що значно збільшує складність і вартість трансмісії.

Геометрія стає ще потужнішою, якщо розглядати багатостартових черв’яків. Двозахідний черв'як має дві різьби, які просувають два зуби за один оберт, що призводить до зменшення кількості зубів колеса, поділеного на два. Тризапускний черв'як ділить коефіцієнт на три. Ця гнучкість дозволяє розробникам збалансувати коефіцієнт зменшення та ефективність. Вищі коефіцієнти зменшення зазвичай означають нижчу ефективність, оскільки потрібно більше ковзання. Багатозапускні черв'яки пропонують вищу ефективність, але менші коефіцієнти зменшення. Ця проста геометрична залежність — відношення дорівнює кількості зубів, поділеній на початки — ось що робить черв’ячні передачі таким елегантним рішенням для застосувань із високим скороченням. За допомогою одного ступеня ви можете досягти співвідношення від 5:1 до понад 100:1, діапазон, який важко порівняти з іншими типами точних передач.

Окрім розрахунку передавального числа, геометрія черв’ячного редуктора також впливає на його вантажопідйомність. Нитка хробака є безперервною спіраллю, що означає, що в будь-який момент часу контактує кілька зубів. Це розподіляє навантаження на більшу площу, зменшуючи контактну напругу та дозволяючи шестерні витримувати більший крутний момент, ніж порівнянна прямозуба шестерня. На нашому заводі ми виготовляємо черв’ячні передачі з точно відшліфованим профілем різьблення, щоб забезпечити максимальний контакт і мінімальну концентрацію напруги. Ця геометрична перевага є причиною того, чому черв’ячні передачі є кращим прецизійним механізмом для застосувань, які вимагають високого крутного моменту в компактному форм-факторі.

2. Як ковзання черв'ячних передач впливає на ефективність і знос?

На відміну від прямозубих або гвинтових передач, де зубці котяться один проти одного з мінімальним ковзанням, контакт між черв’яком і його колесом є переважно ковзним. Уявіть, що шматок крейди тягнеться по дошці. Нитка хробака ковзає поверхнею кожного зуба під час обертання, створюючи тертя, яке генерує тепло та споживає енергію. Це ковзання є основною причиною того, що черв’ячні передачі менш ефективні, ніж інші типи передач. Залежно від коефіцієнта зменшення та конструктивних параметрів ефективність може коливатися від 50% (для конструкцій з високим коефіцієнтом передачі, які самоблокуються) до понад 90% (для конструкцій з низьким коефіцієнтом передачі, багатопускових).

Це не недолік конструкції; це фізичний наслідок геометрії. Різьба черв’яка — це, по суті, гвинт, а зуби колеса — «гайка». У будь-якій парі гвинт-гайка основним рухом є ковзання. Перевага полягає в тому, що це ковзання забезпечує безперервне, плавне зачеплення, усуваючи удари та шум, які можуть виникати при коченні контактних передач. У сферах застосування, де низький рівень шуму та вібрації є важливими, наприклад, у прецизійному виробничому обладнанні чи медичних пристроях, цей компроміс цілком вартий втрати ефективності.

Щоб контролювати тертя та знос, спричинені ковзанням, черв’ячні передачі покладаються на ретельно розроблену комбінацію матеріалів і мастила. Черв'як зазвичай виготовляється із загартованої сталі, такої як 42CrMo4 або 20MnCr5, яка забезпечує тверду, зносостійку поверхню. Колесо виготовляється з м’якшого матеріалу, як правило, з фосфорної бронзи (CuSn12 або подібного). Бронза діє як «жертовний» матеріал, відповідаючи різьбі черв’яка та зменшуючи знос дорожчого компонента черв’яка. Бронза також має відмінні несучі властивості, знижуючи коефіцієнт тертя. Різниця в твердості — черв’як зазвичай становить 58-62 HRC, тоді як бронзове колесо — 80-100 HB — є навмисним вибором конструкції. Більш м’яка бронза зношується переважно, захищаючи черв’як і забезпечуючи тривалий термін служби.

Змащування не менш важливе. Черв'ячні передачі вимагають високов'язкої оливи з протизадирними присадками (EP), щоб зберегти достатню мастильну плівку під високим тиском і швидкостями ковзання. Без належного змащення ковзний контакт швидко призведе до зносу клею, задирів і передчасного виходу з ладу. Наша фабрика рекомендує спеціальні мастильні матеріали для кожного з наших продуктів Precision Gear, виходячи з навантаження, швидкості та умов експлуатації. Ми також розробляємо наші корпуси редукторів з достатньою масляною ємністю та охолоджуючими ребрами для розсіювання тепла, що утворюється від тертя.

У наведеній нижче таблиці наведено основні властивості матеріалу та змащення для типової високоякісної прецизійної черв’ячної передачі.

Розуміння цієї дії ковзання має важливе значення для будь-кого, хто обирає прецизійне зубчасте колесо для застосування з високим рівнем скорочення. Компроміс між ефективністю та безперебійною роботою в поєднанні з правильним вибором матеріалу та мастила – ось що робить успішну конструкцію черв’ячного редуктора. Наша фабрика удосконалювала ці компроміси протягом десятиліть досвіду, оптимізуючи наші продукти Precision Gear, щоб забезпечити надійну, тривалу роботу в найскладніших сферах застосування.

3. Чому функція самоблокування є критичною у програмах із високим скороченням?

Уявіть собі вантажний ліфт, який перевозить важкий вантаж. Раптом пропадає електроенергія. Двигун зупиняється, і вантаж починає опускатися під дією сили тяжіння, розганяючись до небезпечної швидкості. У типовій коробці передач це станеться. У правильно сконструйованій системі черв'ячної передачі цього не відбувається. Вантаж зупиняється і залишається підвішеним, утримуючись на місці тертям між черв’яком і колесом. Це властивість самоблокування, властивість, унікальна для черв’ячних передач, яка має вирішальне значення в багатьох застосуваннях із високим рівнем скорочення.

Умова самоблокування виникає через ту саму геометрію, яка надає черв’ячним передачам високу редукційну здатність. Черв'як - гвинт, а колесо - гайка. Коли ви зупиняєте обертання гвинта, гайка не закручує гвинт назад, якщо не подолати тертя. У черв'ячній передачі самостопоріння відбувається, коли кут тертя (визначається коефіцієнтом тертя і кутом натиску) перевищує кут випередження різьби черв'яка. Коли ця умова виконується, навантаження на колесо не може подолати тертя для обертання черв'яка. Система блокується, утримуючи вантаж на місці.

Функція самоблокування не є автоматичною. Це залежить від передавального числа і коефіцієнта тертя. Загалом, однозапускний черв’як із коефіцієнтом редукції 30:1 або вище буде самоблокуватися за типових умов експлуатації. Більше тертя (внаслідок збільшення навантаження або поганого змащення) робить самоблокування ефективнішим. І навпаки, менший коефіцієнт тертя може зменшити або усунути самоблокування. Ось чому вибір мастила має вирішальне значення: мастило, яке надто ефективно зменшує тертя, може ненавмисно порушити здатність самоблокування шестерні.

Самоблокування є важливою функцією безпеки в багатьох додатках. Це усуває потребу в гальмах або інших утримуючих пристроях, спрощуючи конструкцію та знижуючи вартість. Це також підвищує безпеку, запобігаючи ненавмисним рухам під час втрати живлення. Наприклад, у конвеєрній системі самоблокування запобігає реверсу стрічки, коли двигун вимкнено. У верстаті він утримує інструмент у положенні під час відключення електроенергії. Через цю особливість черв’ячні передачі широко використовуються в підйомниках, ліфтах і будь-якому застосуванні, де потрібне утримання вантажу.

Компромісом є ефективність. Черв'ячні передачі з самоблокуванням за своєю суттю менш ефективні, ніж конструкції без самоблокування, оскільки для досягнення ефекту блокування потрібне тертя. Те саме тертя, яке утримує навантаження, також позбавляє систему енергії під час нормальної роботи. У програмах, де не потрібне утримання вантажу, для підвищення ефективності можна використовувати багатопусковий черв’як із нижчим коефіцієнтом тертя.

Наші фабричні інженери можуть розрахувати умови самоблокування для будь-якої конкретної конструкції, беручи до уваги коефіцієнт зменшення, кут тиску та очікуваний коефіцієнт тертя. Цей аналіз гарантує, що наші продукти Precision Gear відповідають конкретним вимогам кожного застосування, врівноважуючи потребу в утриманні навантаження з потребою в ефективності.

4. Які технічні характеристики визначають високоякісну точну черв'ячну передачу?

Вибір Precision Gear для застосування з високим рівнем скорочення вимагає ретельної оцінки технічних характеристик. Ці параметри визначають продуктивність, довговічність і придатність пристрою для певного застосування. У наведеній нижче таблиці наведено огляд основних специфікацій наших прецизійних черв’ячних передач. Кожен параметр ретельно контролюється під час нашого виробничого процесу, щоб забезпечити стабільну та надійну роботу.

Кожна специфікація в цій таблиці розповідає історію про продуктивність механізму. Міжцентрова відстань визначає розмір і крутний момент шестерні. Більша міжцентрова відстань дозволяє використовувати більші шестерні, які витримують більші навантаження. Передавальне число є основним параметром, що визначає функцію редуктора. Модуль і профіль зуба визначають міцність і плавність роботи шестерні. Ступінь точності зубчастих передач, як правило, від 4 до 6 для високоякісних черв’ячних передач, безпосередньо впливає на шум, вібрацію та плавність передачі. Продукція Precision Gear нашої фабрики виготовляється відповідно до DIN 5 або вище, що забезпечує виняткову продуктивність у складних умовах.

Наша фабрика використовує сучасне шліфувальне та вимірювальне обладнання з ЧПК для досягнення та перевірки цих специфікацій. Наші шліфувальні верстати можуть виготовляти профілі зубів із мікронною точністю, забезпечуючи правильний малюнок зачеплення та розподіл навантаження. Наше вимірювальне обладнання, включаючи тестери зубчастих передач і координатно-вимірювальні машини, перевіряє, чи кожна шестерня відповідає зазначеним допускам. Ця увага до деталей — це те, що відрізняє високоякісний Precision Gear від стандартного, і саме тому наші продукти користуються довірою в галузях, де надійність і точність мають першорядне значення.

5. Висновок

Precision Worm Gear — це майстер-клас із інженерних компромісів. Його геометрія забезпечує природні високошвидкісні передавальні числа, яких важко досягти з іншими типами передач. Його ковзання, хоча й знижує ефективність, забезпечує плавну, тиху роботу та забезпечує можливість самоблокування, що є критичним для безпеки в багатьох застосуваннях. Поєднання загартованих сталевих черв'яків і бронзових коліс, що підтримується належним змащенням, дає міцну систему трансмісії, яка забезпечує роки надійної служби. Незалежно від того, чи проектуєте ви конвеєрну систему, верстат чи сільськогосподарське знаряддя, черв’ячна передача пропонує просте, ефективне та перевірене рішення.

наРайдафон, наша фабрика виробляє високоякісну продукцію Precision Gear понад 20 років. Наші черв’ячні передачі розроблені відповідно до найвимогливіших специфікацій із класами точності до DIN 5. Ми пропонуємо повний діапазон розмірів і передавальних зв’язків, що підтримується комплексною технічною підтримкою та суворим контролем якості. Якщо ви шукаєте надійного партнера для своїх потреб у Precision Gear, ми запрошуємо вас зв’язатися з нами, щоб обговорити вашу заявку. Зв’яжіться з Raydafon Technology Group Co., Limited сьогодніщоб дізнатися, як наші прецизійні черв’ячні шестерні можуть забезпечити ваш наступний проект.

6. Часті запитання (FAQ)

Запитання 1: Яка різниця між однозапусковим і багатозапусковим хробаком і як вибрати між ними?

Відповідь: однозахідний черв'як має одну безперервну різьбу, що забезпечує найвищий коефіцієнт обрізки для заданої кількості зубів колеса. Передавальне число дорівнює кількості зубів на колесі. Багатозапускний черв'як має два або більше потоків, що зменшує коефіцієнт скорочення, але підвищує ефективність. Наприклад, 60-зубове колесо з однозахідним черв'яком дає співвідношення 60:1; при двозаходовому черв'яку співвідношення 30:1. Вибирайте черв'яка з одним запуском, коли потрібне максимальне скорочення, а ефективність менш критична. Вибирайте багатозапускний черв'як, коли вам потрібне помірне зменшення з вищою ефективністю або коли не потрібне самоблокування.

Запитання 2: Чому черв’ячні передачі виділяють так багато тепла і як цим можна керувати?

Відповідь: Тепло в черв'ячній передачі утворюється за рахунок тертя ковзання між черв'яком і зубами колеса. Це невід'ємна характеристика геометрії черв'ячної передачі. Щоб контролювати нагрівання, системи черв’ячних передач вимагають відповідного змащення, щоб зменшити тертя та відвести тепло. Корпус повинен мати достатню площу поверхні для розсіювання тепла через конвекцію. У системах високої потужності може знадобитися примусове охолодження (вентилятор або рідинне охолодження). Наша фабрика може порекомендувати відповідний метод охолодження для вашого конкретного застосування.

Запитання 3: Як я можу визначити, чи мій черв’ячний механізм зазнає надмірного зносу?

Відповідь: Найпоширенішими ознаками надмірного зносу черв'ячної передачі є збільшення люфту, підвищений шум і високі робочі температури. Візуальний огляд зубів шестерні може виявити ознаки зносу, наприклад, полірований або зношений вигляд, ямки або потертості. Регулярний аналіз масла може виявити наявність частинок зносу, забезпечуючи ранню ознаку зносу. Найнадійнішим методом є моніторинг роботи механізму протягом тривалого часу та проведення періодичних перевірок. Наша фабрика рекомендує плановий графік перевірки на основі умов експлуатації механізму.

Питання 4: Чи може черв'ячна передача рухатися заднім ходом під дією навантаження?

Відповідь: це залежить від конструкції механізму. Якщо шестерня самоблокується, вантаж не може рухати черв'як заднім ходом. Однак, якщо тертя недостатнє (через низьке навантаження, високий рівень змащування або багатопускову конструкцію з малим коефіцієнтом зменшення), навантаження може призвести черв'як назад. У багатьох програмах це небажано, тому функцію самоблокування включено навмисно. В інших випадках може знадобитися задній рух з міркувань безпеки або експлуатації. Наша фабрика може розробити прецизійну шестерню з відповідними характеристиками самоблокування для вашого конкретного застосування.

Запитання 5: Який типовий клас точності для високоякісної черв'ячної передачі?

Відповідь: високоякісний прецизійний механізм зазвичай виготовляється відповідно до стандартів якості DIN 5 або AGMA 12 або вище. Ці марки забезпечують плавну роботу, низький рівень шуму та мінімальний люфт. Для менш вимогливих застосувань DIN 6-7 може бути прийнятним. Наша фабрика може виготовляти черв’ячні шестерні за класом DIN 4 для найточніших застосувань, таких як позиціонування верстатів і робототехніка. Вибір класу точності залежить від точності застосування та вимог до шуму.
