Як працює сільськогосподарська коробка передач у системах ВВП трактора?

У кожному тракторному сільськогосподарському знаряддісільськогосподарський редукторце важливий механічний міст, який передає потужність від вала відбору потужності трактора до робочих частин агрегату. Але як саме сільськогосподарська коробка передач працює в цій системі? За своєю суттю сільськогосподарська коробка передач є гідротрансформатором швидкості та крутного моменту. Він отримує високошвидкісну подачу з низьким крутним моментом від ВВП трактора (зазвичай 540 або 1000 об/хв) і перетворює її на нижчу швидкість з вищим крутним моментом, що підходить для таких завдань, як оранка, косіння або пресування. Це перетворення досягається за допомогою набору зачеплених шестерень із різною кількістю зубів, розташованих в одній або кількох зубчастих передачах. Наша фабрика в Raydafon Technology Group Co., Limited проектує та виробляє сільськогосподарські коробки передач понад 20 років, і ми вдосконалили конструкцію цих зубчастих передач, щоб досягти рівня ефективності понад 96 відсотків, навіть за великих ударних навантажень.

Принцип роботи сільськогосподарської коробки передач у системі ВВП базується на фундаментальному законі передачі: добуток швидкості та крутного моменту залишається постійним (мінус втрати на тертя). Коли менша шестерня приводить у рух більшу шестерню, вихідна швидкість пропорційно зменшується, а вихідний крутний момент збільшується в такому ж співвідношенні. Наприклад, зниження передачі 3:1 перетворює 1000 об/хв на вихід на 333 об/хв із трикратним крутним моментом. Це важливо для знарядь, таких як роторні фрези, які потребують високого крутного моменту для різання та перемішування ґрунту. Крім того, сільськогосподарська коробка передач часто містить зчеплення або зрізний штифт для захисту трансмісії від перевантажень, а деякі моделі включають задню передачу або кілька діапазонів швидкості для універсальності. У цьому вичерпному посібнику ми розглянемо механічні компоненти, системи змащення та принципи роботи сільськогосподарської коробки передач. Ми також поділимося детальними технічними специфікаціями, реальними даними про продуктивність і найкращими практиками технічного обслуговування з великого досвіду нашої фабрики в сільськогосподарському секторі.

Зміст

• 1. Чому редуктор має важливе значення в системах ВВП трактора?
• 2. Як внутрішні компоненти сільськогосподарської коробки передач працюють разом?
• 3. Які ключові технічні характеристики нашого сільськогосподарського редуктора?
• 4. Як правильне змащування та технічне обслуговування можуть максимізувати продуктивність коробки передач?
• Часті запитання (FAQ)
• Висновок і індивідуальні рішення для коробок передач

Чому редуктор має важливе значення в системах ВВП трактора?

Карданний вал трактора зазвичай обертається зі швидкістю 540 об/хв або 1000 об/хв, залежно від моделі трактора та стандарту, що використовується. Однак більшість сільськогосподарських знарядь розроблені для роботи на значно нижчих швидкостях — часто від 200 до 600 об/хв — зі значно вищим крутним моментом, ніж може забезпечити безпосередньо трактор. Ця невідповідність між потужністю трактора та вимогами до знаряддя є основною причиною, чому сільськогосподарська коробка передач є незамінною. Без редуктора роторна фреза обертатиме свої лапи надто швидко, спричиняючи їх ламання об каміння та залишаючи ґрунт погано подрібненим; прес-підбирач не мав би достатнього крутного моменту, щоб стиснути сіно в тугі тюки. Сільськогосподарська коробка передач вирішує це за допомогою набору передач для зменшення вхідної швидкості та збільшення крутного моменту, забезпечуючи роботу знаряддя в оптимальному діапазоні потужності.

Основні причини, чому редуктор має важливе значення в системах ВВП трактора:

• Множення крутного моменту:Сільськогосподарські завдання, такі як оранка, боронування та глибока обробка ґрунту, вимагають високого крутного моменту для подолання опору ґрунту. Сільськогосподарська коробка передач може збільшити крутний момент трактора в 2-6 разів, залежно від передавального числа. Наприклад, редуктор 4:1 може створити вчетверо більший крутний момент на вхідному валу знаряддя, дозволяючи йому прорізати тверду глину або ущільнений ґрунт.
• Відповідність швидкості:Знаряддя мають оптимальні робочі швидкості для ефективності та зносу. Наприклад, косарці потрібна швидкість кінчика леза приблизно 70-80 м/с для чистого різання. Сільськогосподарська коробка передач забезпечує зниження або, в деяких випадках, збільшення швидкості ВВП відповідно до проектної швидкості агрегату. Це запобігає перевищенню швидкості, яка може пошкодити інструмент, або зниженню швидкості, що знижує продуктивність.
• Оптимізація навантаження на двигун:Дозволяючи трактору працювати на найбільш економічній швидкості двигуна (зазвичай 85-90 відсотків від максимальних обертів на хвилину), а агрегат працює на ідеальній швидкості, сільськогосподарська коробка передач сприяє загальній економії палива. Сучасні сільськогосподарські коробки передач нашого заводу розроблені зі спеціальними передавальними числами, які узгоджуються з картою двигуна трактора, що забезпечує економію палива до 15 відсотків.
• Можливість адаптації до різних швидкостей ВВП:Багато сільськогосподарських коробок передач сконструйовано таким чином, щоб приймати як 540, так і 1000 обертів на хвилину, або через простий селектор передач, або за допомогою різних вхідних валів. Ця універсальність дозволяє використовувати одне обладнання з різними тракторами, підвищуючи ефективність використання активів для фермерів.

Щоб проілюструвати практичну важливість зниження передач, розглянемо трактор потужністю 120 к. с., який використовується для оранки 5-корпусним оборотним плугом. Плуг вимагає 230 обертів на хвилину з крутним моментом 1800 Нм, щоб протягнути ґрунт. Коробка відбору потужності трактора забезпечує 1000 обертів на хвилину, але лише 380 Нм крутного моменту. Сільськогосподарська коробка передач 4,3:1 знижує швидкість до 233 об/хв і збільшує крутний момент до 1630 Нм, що відповідає вимогам плуга. Без коробки передач плуг неможливо було б ефективно використовувати. Наша фабрика розробила сільськогосподарські коробки передач, які можуть витримувати такі високі крутні моменти, зберігаючи при цьому компактні розміри та малу вагу, забезпечуючи, щоб знаряддя в цілому залишалося добре збалансованим і легким у маневруванні.

Крім того, редуктор передач у сільськогосподарській коробці передач також допомагає зменшити невідповідність інерції між трактором і знаряддям. Під час різких змін навантаження (наприклад, наїзд на камінь) редуктор коробки передач поглинає та згладжує поштовх, запобігаючи його передачі назад на трансмісію трактора. Цю захисну функцію часто недооцінюють, але вона є критичною для довговічності як трактора, так і агрегату. У Raydafon ми розробляємо наші сільськогосподарські коробки передач з коефіцієнтом безпеки, що в 1,5 рази перевищує максимальний вхідний крутний момент, гарантуючи, що вони можуть витримувати випадкові перевантаження без збоїв.

Як внутрішні компоненти сільськогосподарської коробки передач працюють разом?

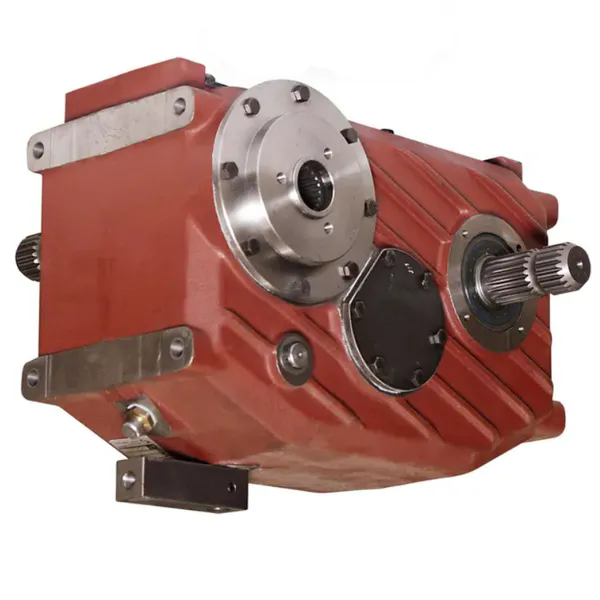

Сільськогосподарська коробка передач — це точний вузол шестерень, валів, підшипників і корпусу, які злагоджено передають потужність. Найпоширенішою конфігурацією ВВП трактора є конічна коробка передач (для зміни напрямку потоку потужності на 90 градусів) або коробка передач з паралельним валом (для підтримки паралельності вхідного та вихідного валів). Всередині корпусу шестерні розташовані в зубчастій передачі, причому вхідна шестерня (шестерня) зачеплюється з більшою вихідною шестернею (зубчастою шестернею) або серією проміжних шестерень для досягнення бажаного передавального числа. Наша фабрика вRaydafon Technology Group Co., Limitedвикористовує косозубі шестерні в наших сільськогосподарських коробках передач, оскільки вони пропонують більш плавну роботу, вищу вантажопідйомність і менший шум порівняно з прямими зубчастими колесами. Зубці точно відшліфовані для досягнення поверхні 0,8 мікрон, що забезпечує тиху роботу та тривалий термін служби.

Основні внутрішні компоненти сільськогосподарської коробки передач і як вони працюють разом:

• Вхідний вал і шестерня:Вхідний вал з'єднаний з ВВП трактора через шліцьову муфту. Шестерня, яка є невід'ємною частиною вхідного валу або встановлена ​​на ньому, є найменшою шестірнею в поїзді. Він входить в зачеплення з першою проміжною шестірнею або безпосередньо з вихідною шестірнею. Кількість зубів на шестерні (зазвичай 12-20) визначає початкове передавальне число.
• Проміжний вал і блок шестерень:У багатоступінчастих коробках передач один або кілька проміжних валів несуть шестерні різного розміру. Проміжні шестерні використовуються для досягнення вищих передавальних чисел при компактній площі. Наприклад, у двоступінчастому зниженні може використовуватися шестерня з 20 зубами, що приводить у рух шестерню з 60 зубами на проміжному валу, і шестерня з 15 зубами на тому самому валу, що приводить у рух вихідну шестерню з 75 зубами, що призводить до загального зменшення (60/20) x (75/15) = 15:1.
• Вихідний вал і зубчаста передача:Вихідний вал подає потужність на робочий орган знаряддя. Зубчаста передача, встановлена ​​на вихідному валу, є найбільшою передачею в поїзді. Він обертається на кінцевій зниженій швидкості і забезпечує максимальний крутний момент. Вихідний вал, як правило, шліцьовий, щоб приймати карданний шарнір або безпосередньо з’єднуватися з входом обладнання.
• Підшипники та ущільнення:Високоякісні підшипники (конічні роликові підшипники або радіальні шарикопідшипники) підтримують вали та забезпечують центрування передач під навантаженням. У наших сільськогосподарських коробках передач використовуються підшипники з динамічним навантаженням, що перевищує максимальне навантаження на шестерню в 1,5 рази, що забезпечує довговічність. Вхідний і вихідний вали ущільнені масляними ущільнювачами з двома кромками для запобігання витоку мастила та забрудненню.

Корпус сільськогосподарської коробки передач зазвичай виготовляється з чавуну або ковкого чавуну, що забезпечує жорстку структуру, яка гасить вібрації та розсіює тепло. На нашому заводі використовується чавун із шаровидним шаром (GGG 50) завдяки його чудовим властивостям міцності на розрив і подовження. Корпус розроблений із внутрішніми ребрами для підвищення жорсткості та масляними каналами для направлення мастила до підшипників і зубців шестерні. Деякі сільськогосподарські коробки передач також містять насос або масляний віджим для забезпечення примусового змащування на вищих робочих швидкостях. Це особливо важливо для редукторів, які використовуються у високошвидкісних ротаційних фрезах, де температура шестерень може досягати 80°C або вище.

На додаток до базової передачі, багато сільськогосподарських коробок передач включають додаткові функції, такі як:

• Перевантажувальна муфта:Фрикційна муфта або зрізний штифт, який зісковзує або ламається, коли крутний момент перевищує задану межу, захищаючи трактор і навісне обладнання від пошкодження.
• Багатошвидкісний селектор:Механізм перемикання передач, який дозволяє оператору змінювати передавальні числа без зупинки ВВП, забезпечуючи різні швидкості для різних завдань.
• Інтегроване гальмо:Механічне гальмо, яке зупиняє вихідний вал, коли ВВП вимкнено, запобігаючи вільному ходу інструменту.

Ці компоненти точно оброблені та зібрані на нашому заводі, щоб забезпечити постійну продуктивність сільськогосподарської коробки передач протягом усього терміну служби. Ми використовуємо автоматизоване проектування передач (KISSsoft) для оптимізації геометрії передач для підвищення міцності та ефективності, а також перевіряємо кожну конструкцію за допомогою аналізу кінцевих елементів (FEA) і фізичних випробувань.

Які ключові технічні характеристики нашого сільськогосподарського редуктора?

Raydafon Technology Group Co., Limited виробляє широкий асортимент сільськогосподарських коробок передач для тракторів із приводом відбору потужності, що охоплюють номінальну потужність від 30 кВт до 250 кВт і передавальне число від 1,5:1 до 15:1. Наша лінійка продуктів включає одноступінчасті, двоступінчасті та конічні коробки передач, усі вони розроблені для сумісності з карданними валами стандартів SAE та ISO. У таблиці нижче наведено основні характеристики наших найпопулярніших моделей сільськогосподарських коробок передач, які використовуються в фрезах, дискових боронах, косарках, прес-підбирачах і кормозбиральних комбайнах. Усі значення базуються на випробуваннях за стандартами DIN 3990 та ISO 6336, і наша фабрика може налаштувати будь-яку модель відповідно до конкретних вимог обладнання.

Окрім цих стандартних моделей, наша фабрика пропонує послуги індивідуального проектування сільськогосподарських коробок передач. Ми можемо змінити матеріал редуктора (цементована або індукційно загартована сталь), тип підшипника та геометрію корпусу відповідно до конкретних умов експлуатації. Ми також пропонуємо ряд додаткових аксесуарів, включаючи датчики швидкості, датчики температури та обмежувачі крутного моменту. Усі наші сільськогосподарські коробки передач пофарбовані міцним двокомпонентним епоксидним покриттям, яке стійке до корозії та ультрафіолетового розкладання.

Наш процес забезпечення якості включає 100-відсоткову перевірку геометрії зуба шестерні, випробування твердості поверхні та 2-годинний тестовий запуск на динамометрі для перевірки ефективності та підвищення температури. Кожна сільськогосподарська коробка передач супроводжується детальним звітом про випробування, включаючи аналіз схеми контакту шестерні та спектр вібрації. Ми також надаємо 3D CAD-модель коробки передач для легкої інтеграції в конструкцію вашого обладнання. Завдяки нашим комплексним можливостям проектування та виробництва ми можемо доставити нестандартний сільськогосподарський редуктор протягом 6-8 тижнів після підтвердження замовлення.

Як правильне змащення та технічне обслуговування можуть максимально збільшити продуктивність коробки передач?

Сільськогосподарська коробка передач — це високоточна механічна система, яка покладається на належне змащення та регулярне технічне обслуговування для досягнення свого проектного терміну служби. Мастило виконує багато важливих функцій: воно зменшує тертя між зубцями шестерні та підшипниками, розсіює тепло, що утворюється внаслідок втрати потужності, запобігає корозії та допомагає змивати частинки зносу. У наших сільськогосподарських коробках передач ми рекомендуємо використовувати високоякісну трансмісійну оливу з присадками EP (захист від екстремального тиску), як правило, SAE 80W-90 або SAE 85W-140, залежно від температури навколишнього середовища та робочого навантаження. Масло необхідно міняти через регулярні проміжки часу, щоб зберегти його захисні властивості. Наш завод розробив комплексний графік технічного обслуговування, дотримання якого може продовжити термін служби сільськогосподарської коробки передач до 8 000-10 000 годин роботи.

Основні методи змащування та технічного обслуговування сільськогосподарської коробки передач:

• Перевірка рівня масла:Перед кожним використанням перевіряйте рівень масла за допомогою щупа або оглядового скла. Рівень масла повинен бути на позначці на щупі, коли коробка передач рівна й охолоджена. Низький рівень масла може призвести до перегріву та передчасного зносу.
• Інтервали заміни масла:Для нової сільськогосподарської коробки передач ми рекомендуємо замінити масло після перших 50 годин роботи, щоб видалити частки зношування, що виникають під час обкатки. Після цього міняйте масло кожні 400-500 годин або щорічно, залежно від того, що відбудеться раніше. Для коробок передач, що працюють у дуже запилених або вологих умовах, міняйте масло кожні 300 годин.
• Якість мастила:Використовуйте тільки високоякісні трансмісійні масла, що відповідають специфікаціям API GL-5 або GL-6. Уникайте змішування різних марок або в’язкості, оскільки це може вплинути на ефективність мастила. Якщо масло стає молочним (забруднення водою) або темним і схожим на осад (окислення), негайно замініть його.
• Перевірка ущільнення:Регулярно перевіряйте ущільнення вхідного та вихідного валу на наявність ознак протікання. Витік ущільнення може призвести до потрапляння забруднень у коробку передач і витікання мастила, що призведе до поломки. Замініть ущільнення при перших ознаках зносу або пошкодження.
• Моніторинг вібрації:Періодично прислухайтеся до незвичних шумів або відчувайте надмірну вібрацію під час роботи. Раптове збільшення шуму або вібрації може свідчити про проблему з підшипником або передачею, яку слід негайно вирішити.

Дослідження великої молочної ферми в Новій Зеландії ілюструє вплив належного догляду. У господарстві використовувався наш сільськогосподарський редуктор РД-350 на 12 дискових косарках. Протягом перших двох сезонів вони дотримувалися нашого рекомендованого графіку технічного обслуговування, без поломок коробки передач. У третьому сезоні змінили оператора, і нова команда знехтувала регулярними перевірками масла. За три місяці через масляний голод вийшли з ладу дві коробки передач. Ферма відновила графік технічного обслуговування та провела навчання для всіх операторів, і протягом наступних п’яти років у них виникла лише одна незначна проблема з коробкою передач. Ферма підрахувала, що вартість навчання та заміни масла становила менше 10 відсотків від вартості заміни коробок передач.

На додаток до основного технічного обслуговування ми пропонуємо додаткову послугу аналізу масла, де зразки можуть бути відправлені на наш завод для аналізу частинок зносу та забруднень. Це може забезпечити завчасне попередження про загрозливі проблеми, дозволяючи проводити планове обслуговування, а не несподівані поломки. Наша фабрика також надає комплект запасних частин до кожної сільськогосподарської коробки передач, включаючи ущільнення, прокладки та зрізний штифт, щоб дрібний ремонт можна було швидко виконати в полі. Вкладаючи невелику кількість часу та зусиль у технічне обслуговування, ви можете гарантувати, що ваша сільськогосподарська коробка передач продовжуватиме забезпечувати надійну та ефективну передачу енергії протягом багатьох років.

Часті запитання (FAQ)

Питання 1: Чи можна використовувати сільськогосподарську коробку передач, розраховану на 540 об/хв ВВП із трактором із 1000 об/хв ВВП?

Відповідь: Це залежить від конструкції коробки передач. Наші сільськогосподарські коробки передач зазвичай розраховані на вхідну швидкість як 540, так і 1000 об/хв, за умови, що вхідний крутний момент не перевищує максимальний номінальний показник коробки передач. Якщо ви використовуєте коробку передач, розраховану лише на 540 обертів на хвилину, із вхідною частотою 1000 обертів на хвилину, шестерні можуть обертатися надто швидко, спричиняючи надмірне зношування та нагрівання. Ми рекомендуємо вибрати сільськогосподарську коробку передач, яка відповідає швидкості ВВП вашого трактора, або використовувати коробку передач із опцією двошвидкісного входу. Наша фабрика може надати коробку передач, яка приймає або швидкість за допомогою вхідної шестерні з можливістю вибору, або ступінчастого вхідного вала. Перед використанням завжди перевіряйте характеристики коробки передач.

Запитання 2: Як визначити правильний коефіцієнт зменшення для моєї машини?

Відповідь: Правильне передавальне число визначається необхідною вхідною швидкістю агрегату та швидкістю ВВП трактора. Формула така: співвідношення = швидкість ВВП ÷ вхідна швидкість агрегату. Наприклад, якщо вал відбору потужності вашого трактора становить 540 об/хв, а фреза потребує 200 об/хв, необхідне співвідношення 540/200 = 2,7:1. Однак вам також потрібно враховувати вимоги до крутного моменту. Передаточне число, яке забезпечує правильну швидкість, може не забезпечити достатній крутний момент. Наша технічна команда в Raydafon Technology Group Co., Limited може виконати повний аналіз відповідності потужності, враховуючи вимоги до потужності обладнання та криву крутного моменту трактора, щоб рекомендувати оптимальне співвідношення.

Питання 3: Який тип мастила слід використовувати в сільськогосподарській коробці передач?

Відповідь: Ми рекомендуємо використовувати високоякісну трансмісійну оливу для екстремального тиску (EP) із в’язкістю SAE 80W-90 для більшості помірного клімату та SAE 85W-140 для тропічного клімату. Масло має відповідати специфікаціям API GL-5 або вище. Для варіантів синтетичного масла ми пропонуємо синтетичне трансмісійне масло з подовженим терміном служби, яке забезпечує кращу продуктивність при високих температурах і більші інтервали заміни масла. Уникайте використання автомобільної моторної оливи, оскільки в ній відсутні протизадирні присадки, необхідні для контакту ковзання під високим тиском у зубцях шестерні. Наша фабрика надає детальну специфікацію мастила для кожної сільськогосподарської коробки передач.

Питання 4: Як я можу запобігти перегріву сільськогосподарської коробки передач?

Відповідь: Перегрів зазвичай виникає через низький рівень масла, перевантаження або роботу знаряддя на швидкостях, що перевищують розрахункову межу коробки передач. Щоб запобігти перегріву, переконайтеся, що рівень масла правильний і що масло чисте. Переконайтеся, що знаряддя не перевантажено (наприклад, обробіток занадто глибокий або косіння занадто швидке). Для високопотужних застосувань ми пропонуємо сільськогосподарські редуктори з примусовою змащенням і зовнішнім охолоджувачем масла. Також переконайтеся, що сапун коробки передач чистий і дозволяє вирівняти тиск, оскільки заблокований сапун може спричинити підвищення тиску та витік масла. Якщо температура коробки передач постійно перевищує 90°C, зверніться до нашого заводу для оцінки.

Запитання 5: Який типовий рівень шуму сільськогосподарської коробки передач Raydafon і як його можна зменшити?

Відповідь: Наші сільськогосподарські коробки передач розроблені для тихої роботи, з типовим рівнем шуму в діапазоні від 80 до 85 дБ(А) на 1 метр при повному навантаженні, залежно від моделі та співвідношення. Шум насамперед зумовлений зачепленням шестерні та роботою підшипників. Щоб зменшити шум, ми використовуємо гвинтові зубчасті колеса замість прямих зубчастих коліс, прецизійні зуби та високоякісні підшипники. Під час встановлення переконайтеся, що коробка передач надійно закріплена, щоб уникнути резонансу. Регулярна заміна масла та належне змащування також допомагають підтримувати низький рівень шуму. Якщо шум раптово посилюється, це може свідчити про проблему з підшипником або передачею, яку слід негайно перевірити.

Висновок: освоєння силової передачі за допомогою правильної сільськогосподарської коробки передач

Сільськогосподарська коробка передач є основним компонентом систем ВВП трактора, перетворюючи потужність трактора в швидкість і крутний момент, необхідні знаряддю. Завдяки редуктору він забезпечує ефективну роботу широкого діапазону знарядь, від фрез і косарок до прес-підбирачів і комбайнів. Внутрішні компоненти — шестерні, вали, підшипники та корпус — працюють узгоджено, забезпечуючи надійну передачу потужності, а належне змащення та технічне обслуговування забезпечують тривалий термін служби. Наша фабрика Raydafon Technology Group Co., Limited розробила сільськогосподарські коробки передач, які поєднують високу ефективність, довговічність і універсальність, що відповідає вимогам сучасного сільського господарства.

Якщо ви бажаєте специфікувати, оновити або замінити сільськогосподарську коробку передач для свого обладнання з приводом від ВВП,зв’яжіться з Raydafon Technology Group Co., Limited сьогодні. Наша досвідчена команда інженерів працюватиме з вами, щоб визначити оптимальну модель коробки передач, передавальне число та конфігурацію для вашого конкретного застосування. Ми надаємо повну технічну підтримку, включаючи інтеграцію САПР, звіти про випробування та навчання на місці.Надішліть запит на безкоштовну консультацію щодо коробки передач і пропозицію зараз у Raydafon Technology Group Co., Limited. Дозвольте нам допомогти вам забезпечити роботу вашої ферми з точністю та надійністю.
