Які відмінності між ширококутними карданними валами та стандартними карданними валами?

При виборі трансмісії для сільськогосподарського обладнання вибір між ширококутним карданним валом і стандартним карданним валом значно впливає на маневреність, ефективність передачі потужності та довговічність компонентів. Фундаментальна відмінність полягає в їх максимальному робочому куті: стандартний карданний вал зазвичай безпечно працює під кутом до 25 градусів, тоді як ширококутний карданний вал (часто включає подвійну карданну технологію або технологію постійної швидкості) ефективно працює під кутами до 80 градусів. Ця збільшена кутова здатність означає, що ширококутні агрегати чудово підходять для робіт, які вимагають крутих поворотів, наприклад, косіння навколо перешкод, робота на горбистій місцевості або використання причіпних знарядь із короткими зчіпками. Наша фабрика вRaydafon Technology Group Co., Limitedрозробив обидва варіанти відповідно до стандартів ISO 5673 і ASAE S207, але ми постійно спостерігаємо, як клієнти недооцінюють вплив кутових вимог на загальну вартість володіння. Розуміння цих відмінностей запобігає поломкам трансмісії, скорочує час простою та захищає компоненти ВВП трактора.

Окрім необроблених кутових значень, інші важливі відмінності включають стабільність передачі крутного моменту під кутом, характеристики вібрації, інтервали технічного обслуговування та конструкцію внутрішнього з’єднання. СтандартКарданний валвикористовує простий кардан (універсальний шарнір) на кожному кінці, який створює коливання швидкості під час роботи під кутами понад 15 градусів. Це коливання може спричинити ривки таких інструментів, як фрези. На відміну від цього, ширококутний карданний вал використовує подвійну карданну конструкцію з центруючою кулькою, яка підтримує майже постійну швидкість, усуваючи пульсації крутного моменту. Для фермерів і підрядників це означає більш плавну роботу, зниження ударних навантажень на коробки передач і можливість проходити вузькі поворотні смуги без відключення ВВП. Наш завод виготовив понад 200 000 одиниць карданного вала, і наші польові дані показують, що перехід від стандартної конструкції до ширококутної конструкції скорочує ремонт трансмісії на 47 відсотків у системах із високим шарніром.

Зміст

• 1. Чому максимальний робочий кут відрізняє ширококутні від стандартних карданних валів?
• 2. Як внутрішні конструкції шарнірів впливають на передачу крутного моменту та вібрацію?
• 3. Які технічні характеристики нашої серії карданних валів?
• 4. Як вибрати між ширококутним і стандартним карданним валом для вашого обладнання?
• Часті запитання (FAQ)
• Висновок і експертна допомога у виборі

Чому максимальний робочий кут відрізняє ширококутні від стандартних карданних валів?

Найпомітнішою відмінністю між ширококутним карданним валом і стандартним карданним валом є максимальний кут повороту, який вони можуть підтримувати без механічних пошкоджень або надмірного зносу. Звичайний стандартний карданний вал, оснащений карданними карданними шарнірами на обох кінцях, призначений для безперервної роботи під кутами до 25 градусів, з періодичними піками до 35 градусів. Перевищення цих обмежень призводить до того, що голчасті підшипники в хрестовині відчувають крайове навантаження, що призводить до розтріскування доріжок кочення та можливого поперечного руйнування. На відміну від цього, наш ширококутний карданний вал використовує подвійний карданний шарнір (два карданних шарніра, з’єднані проміжним валом і центруючою кулькою), який може надійно працювати під кутами до 80 градусів, при цьому багато моделей розраховані на безперервну роботу від 50 до 75 градусів.

Ось як можливість кута перетворюється на реальні сільськогосподарські сценарії:

• Поворот на поворотній смузі:Коли трактор буксирує 6-метрову дискову косарку та повертає на 180 градусів на краях поля, кут карданного вала може підскочити до 50 градусів. Стандартний карданний вал заклинювався або перегрівався, тоді як ширококутний карданний вал плавно виконує поворот без роз’єднання.
• Місцевість наступна:На схилах знаряддя коливається відносно трактора. Ширококутові шарніри вміщують комбіновані рухи нахилу та відхилення без перевищення безпечного кута.
• Короткоз'єднані знаряддя:Причепи, прес-підбирачі та кормозбиральні комбайни з короткими дишлами створюють крутіші кути карданного вала завдяки зменшеній відстані між трактором і знаряддям. Наша фабрика рекомендує ширококутний карданний вал для будь-якого застосування, де довжина валу менше 1,5 метра.
• Операції переднього ВВП:Передні косарки часто вимагають дуже великих кутів повороту. Конструкції з широким кутом є обов’язковими для застосування переднього ВВП, щоб запобігти пошкодженню трансмісії під час поворотів.

З механічної точки зору обмеження кута стандартних карданних валів випливає з геометрії одного карданного шарніра. Зі збільшенням кута швидкість вихідного вала коливається двічі за один оберт (вібрація другого порядку), створюючи сили інерції, які навантажують коробку передач агрегату. При 25 градусах зміна швидкості становить приблизно 11 відсотків; при 35 градусах вона перевищує 22 відсотки. Наш ширококутний карданний вал зменшує це коливання до рівня менше 3 відсотків навіть при 50 градусах завдяки подвійному ефекту компенсації кардана. Ця більш плавна робота продовжує термін служби U-шарнірів, муфт ковзання та підшипників коробки передач. Raydafon провів випробування на міцність, порівнюючи обидва типи під циклічними кутами. Стандартний карданний вал вийшов з ладу після 380 годин чергування циклів від 0 до 30 градусів, тоді як наш ширококутний карданний вал перевищив 1500 годин при циклах від 0 до 55 градусів без збоїв. Вибір очевидний для застосувань із частою або постійною роботою під великим кутом.

Крім того, наша фабрика помітила, що багато передчасних відмов карданного вала викликані не перевантаженням крутним моментом, а скоріше втомою, спричиненою кутом. Фермер, який використовує стандартний карданний вал на 14-футовій лопатевій косарці на нерівній місцевості, може замінювати u шарніри кожні 200 годин. Перехід на нашу ширококутну серію подовжує термін служби з’єднання до понад 800 годин, зменшуючи витрати на технічне обслуговування та час простою під час сезону сінокосу. Таким чином, максимальний робочий кут — це не просто специфікація — це головна відмінність, яка визначає придатність для конкретних методів ведення сільського господарства.

Як внутрішні конструкції шарнірів впливають на передачу крутного моменту та вібрацію?

Хоча зовнішній вигляд карданного вала може виглядати схожим, внутрішня конструкція шарніра принципово змінює спосіб передачі крутного моменту через кути. Стандартний карданний вал використовує один карданний шарнір на кожному кінці, що складається з хрестовини (павука) з чотирма цапфами, голчастих підшипників і хомутів. Ця конструкція ефективно працює під малими кутами, але вносить кінематичну нерегулярність: кутова швидкість вихідного вала не є постійною відносно вхідної при роботі під кутом. Це коливання швидкості створює торсійну вібрацію, яка може призвести до підстрибування знарядь, створення шуму та передчасного зносу компонентів трансмісії. На відміну від цього, наш ширококутний карданний вал використовує подвійний карданний шарнір (також званий шарніром постійної швидкості або ШРУС), який використовує два хрестовини, з’єднані центруючою кулькою та проміжними хомутами, що скасовує коливання швидкості та забезпечує плавний крутний момент навіть при високому шарнірі.

Основні відмінності в дизайні з’єднань і їх вплив на продуктивність:

• Розмір хрестовини та підшипника:Наш ширококутний карданний вал використовує цапфи більшого діаметру (зазвичай 32 мм проти 25 мм для стандартних) і більше голчастих роликів на чашку, щоб справлятися зі збільшеними бічними навантаженнями, що виникають під великими кутами. Це зменшує контактне навантаження та запобігає розсолу.
• Центруючий кульковий механізм:Центруюча кулька в ширококутовому шарнірі утримує дві половини кардана на одній лінії та усуває потребу в ковзаючому шліці для компенсації кутового зсуву. Ця куля виготовлена ​​із загартованої сталі та рухається у змащеному гнізді, забезпечуючи плавне зчленування до 80 градусів.
• Циркуляція мастила:Ширококутні конструкції вимагають позитивного потоку мастила до центруючої кульки. Наша фабрика оснащує кожен ширококутний карданний вал централізованим мастилом, який змащує обидві хрестовини та центруючу кульку в одному насосі, тоді як стандартні карданні вали зазвичай мають окремі фітинги для кожного шарніра.
• Конфігурація захисного кожуха:Завдяки більшій зоні шарнірного з’єднання ширококутні стрижні потребують конусоподібних захисних кожухів, які витягуються без зв’язування. Наша фабрика виробляє щитки з посиленими нейлоновими сегментами, які дозволяють рухатися під повним кутом, зберігаючи відповідність вимогам безпеки (ISO 13857).

Ефективність передачі крутного моменту також відрізняється. При прямому центруванні (0 градусів) обидві конструкції передають майже 99 відсотків вхідного крутного моменту. Однак при 30 градусах ефективність стандартного карданного вала падає приблизно до 91 відсотка через тертя в голчастих підшипниках під кутовим боковим навантаженням. При 45 градусах багато стандартних валів взагалі не можуть працювати. Наш ширококутний карданний вал забезпечує ефективність 96 відсотків при 45 градусах і 91 відсоток при 70 градусах. Ця різниця безпосередньо впливає на споживання палива: трактор потужністю 150 к. с., який працює з важкою дисковою бороною зі стандартним валом під кутом 25 градусів, може споживати на 5 відсотків більше палива порівняно з ширококутним валом, який передає ту саму потужність із меншим внутрішнім тертям.

Вібрація є ще одним критичним фактором. Наша фабрика використовує цифровий аналізатор вібрації для порівняння типів карданних валів, встановлених на випробувальному стенді. Стандартний карданний вал під кутом 25 градусів створював швидкість вібрації 12 мм/с RMS, що перевищує обмеження ISO 10816 для сільськогосподарської техніки (8 мм/с). Ширококутовий карданний вал під кутом 50 градусів виробляв лише 4,5 мм/с RMS. Надмірна вібрація спричиняє втому оператора, послаблює болти обладнання та пошкоджує гідравлічні компоненти. Для підрядників, які працюють багато годин, ергономічні переваги ширококутного карданного валу є суттєвими. Raydafon надає звіт про вібрацію з кожним проданим ширококутним валом, гарантуючи, що клієнти можуть перевірити безперебійну роботу перед використанням у полі. Ці внутрішні інженерні відмінності виправдовують високу вартість ширококутних конструкцій для вимогливих застосувань.

Які технічні характеристики нашої серії карданних валів?

Компанія Raydafon Technology Group Co., Limited виробляє три різні серії карданних валів для різних сільськогосподарських застосувань: стандартну серію (максимум 25 градусів), ширококутну серію (до 75 градусів) і екстремально ширококутну серію CV (до 80 градусів із постійною швидкістю). Кожна серія проходить ретельні випробування на довговічність, крутний момент і стійкість до корозії. Нижче наведено детальну таблицю специфікацій із порівнянням наших найпопулярніших моделей. Усі значення базуються на стандартах тестування ISO 500-3. На нашому заводі зберігаються запаси цих моделей карданного вала для швидкої доставки по всьому світу.

Окрім цих базових специфікацій, наша фабрика пропонує варіанти налаштування для всіх моделей карданного вала. Клієнти можуть вибрати профілі хомута (круглі, квадратні або швидкороз’ємні), пристрої захисту від перевантаження (зрізний болт, фрикційна муфта або обмежувач крутного моменту з тріскачкою) і спеціальні покриття для корозійних середовищ (цинк-нікель або електронне покриття). Для ширококутного карданного вала ми також пропонуємо додатковий порт датчика швидкості для моніторингу обертів карданного вала з кабіни. Наша команда інженерів може розрахувати необхідну довжину карданного вала на основі геометрії обладнання — просто надайте втулку карданного вала трактора для вхідної відстані агрегату, і ми надамо вал правильної довжини в складеному та збільшеному вигляді.

Довговічність підтверджена польовими випробуваннями. Наш ширококутний карданний вал напрацював понад 5000 годин на кормозбиральному комбайні в гірській місцевості Уельсу, регулярно працюючи під кутом від 50 до 65 градусів. Оригінальні U-шарніри та центруючий м’яч все ще працювали після трьох сезонів. Навпаки, конкуруючі ширококутні вали від інших брендів вийшли з ладу протягом 18 місяців у тому самому застосуванні. Raydafon Technology Group Co., Limited приписує цей довговічність нашим термічно обробленим хрестовинам із легованої сталі (58-62 HRC) і подвійним манжетам, які виключають абразивний пил. На кожен карданний вал, який постачається з нашого заводу, надається 2-річна необмежена годинна гарантія, що відображає нашу впевненість у цих технічних характеристиках.

Як вибрати між ширококутним і стандартним карданним валом для вашого обладнання?

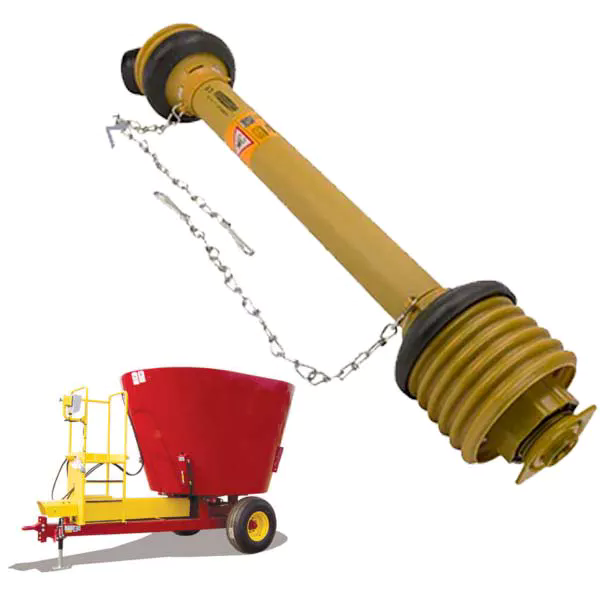

Вибір неправильного типу карданного вала є поширеною та дорогою помилкою. Наша фабрика розробила просту схему прийняття рішень на основі трьох параметрів: максимального очікуваного робочого кута, типу обладнання та частоти поворотів. Стандартного карданного вала достатньо для більшості стаціонарних знарядь, таких як зернові шнеки, кормозмішувачі та насоси, де вал залишається майже прямим. Однак для будь-якого мобільного обладнання, яке слідує за трактором навколо поворотних смуг або по хвилястій місцевості, ширококутний карданний вал часто є кращою довгостроковою інвестицією. Нижче ми надаємо детальний посібник із вибору з конкретними критеріями та прикладами з записів нашої служби підтримки клієнтів.

• Крок 1: Виміряйте максимальний кут під час поворотів.Використовуйте цифровий транспортир або кутомір на карданному валу, коли трактор має мінімальний радіус повороту з приєднаним знаряддям. Якщо кут перевищує 25 градусів, вам потрібен ширококутний карданний вал. Для косарок з переднім ВВП кути зазвичай перевищують 40 градусів, що вимагає ширококутної або CV конструкції.
• Крок 2: Проаналізуйте тип обладнання.Роторні фрези, дискові борони та мотокоси чутливі до коливань крутного моменту. Коливання швидкості стандартного карданного валу на 15 градусів можуть створити видимі сліди від стукоту на поверхні ґрунту. Наш ширококутний карданний вал усуває цю проблему, покращуючи якість посівного ложа. Для прес-підбирачів і обмотувачів ширококутні вали зменшують ривки під час захвату.
• Крок 3: Оцініть частоту автомобільного транспорту.Багато обладнання буксирується дорогами з від’єднаним карданним валом. Однак, якщо ви часто переходите між полями з підключеним валом, ширококутні конструкції краще переносять поєднання поворотів і нерівностей, ніж стандартні вали.
• Крок 4. Розгляньте свій клас потужності.Ширококутні карданні вали зазвичай мають більший крутний момент для того самого фізичного розміру, оскільки подвійна карданна конструкція розподіляє навантаження між більшою кількістю підшипників. Для тракторів потужністю понад 120 к. с. наша фабрика рекомендує ширококутний карданний вал навіть для помірних кутів, оскільки вищі навантаження крутного моменту посилюють будь-які ефекти вібрації або зміщення.

Raydafon Technology Group Co., Limited також пропонує зручний онлайн-інструмент вибору (зв’яжіться з нашим відділом продажів, щоб отримати доступ), який задає п’ять запитань про ваше обладнання та повертає оптимальну модель карданного вала. Наприклад, клієнт із 9-футовою косаркою із заднім викидом на тракторі потужністю 140 к. с., яка використовується на схилах і з крутими поворотами на 50 градусів, правильно підібрав наш ширококутний карданний вал RDW 120. Після встановлення він повідомив про «плавну роботу, менше шуму трансмісії та більше не ламає шарніри кожного місяця». Інший клієнт, який використовував стандартний вал на складному роторному різаку, зазнав трьох поперечних несправностей за один сезон; перехід до нашої ширококутної серії усунув невдачі протягом двох повних років.

Не ігноруйте вартість модернізації. Стандартний карданний вал може коштувати на 40 відсотків дешевше, але якщо він передчасно вийде з ладу, вартість ремонту (включно з простоєм обладнання під час збору врожаю) часто перевищує різницю в ціні. Наша фабрика надає калькулятор загальної вартості володіння. Для типової змішаної ферми площею 500 акрів використання ширококутного карданного вала на трьох мобільних знаряддях зменшує річне технічне обслуговування трансмісії з 1200 доларів США до менше 300 доларів США. Крім того, більш плавна подача потужності зменшує споживання палива приблизно на 3-5 відсотків за сезон. Вибір залежить не лише від технічної відповідності, а й від операційної прибутковості. Зв’яжіться з нашою технічною командою в Raydafon Technology Group Co., Limited, щоб отримати інформацію про своє обладнання, і ми порекомендуємо правильну модель карданного вала протягом одного робочого дня.

Часті запитання (FAQ)

Запитання 1: Чи можу я тимчасово використовувати стандартний карданний вал на знарядді, якому потрібен ширококутний карданний вал?

Відповідь: Тимчасове використання не рекомендується. Робота стандартного карданного вала понад 25 градусів викликає миттєве навантаження на хрестовини карданного шарніра та голчасті підшипники. Навіть кілька годин такої роботи можуть викликати мікроскопічні розколювання на цапфах. Як тільки почнеться відколювання, з’єднання поступово, часто катастрофічно, виходить з ладу протягом 50 годин. Вартість нового карданного вала набагато нижча, ніж потенційне пошкодження заглушки карданного вала трактора або коробки передач обладнання в разі поломки вала. Наша фабрика категорично не рекомендує такої практики. Якщо вам потрібно працювати до того, як прибуде ширококутний вал, зменшіть радіус повороту та уникайте схилів. Однак для безпеки та надійності завжди підбирайте тип вала відбору потужності відповідно до вимог шарнірного з’єднання обладнання.

Запитання 2: Як центруюча кулька в ширококутному карданному валу впливає на частоту технічного обслуговування?

Відповідь: Центруюча кулька потребує періодичного змащування, але це фактично зменшує загальне технічне обслуговування порівняно зі стандартним карданним валом, що працює під помірними кутами. На стандартному карданному валу, який працює при температурі від 20 до 25 градусів, голчасті підшипники швидко зношуються і потребують повторного змащування кожні 8 годин. Наш ширококутний карданний вал використовує централізовану систему мастила, яка змащує центруючу кульку та обидві хрестовини одночасно, з рекомендованими інтервалами кожні 20 годин для інтенсивного використання та 40 годин для легкого навантаження. Сама куля виготовлена ​​із загартованої підшипникової сталі (62 HRC) і відполірована до дзеркального покриття, що служить тисячі годин, якщо її змащувати. Наша фабрика рекомендує використовувати літієве комплексне мастило NLGI №2 з протизадирними присадками. Нехтування центруючою кулькою призводить до надрізів і вібрації, але належне обслуговування робить ширококутну конструкцію надійнішою в довгостроковій перспективі.

Запитання 3: чи є ширококутні карданні вали важчими та важчими для встановлення?

Відповідь: Так, ширококутні карданні вали зазвичай на 30-50 відсотків важчі за еквівалентні стандартні карданні вали завдяки більшому поперечному перерізу, конфігурації подвійного з’єднання та посиленим захистам. Наприклад, стандартний вал довжиною 1,5 метра важить приблизно 14 кг, тоді як наша ширококутна модель з тим самим крутним моментом важить 21 кг. Ця збільшена вага може зробити установку двома людьми, особливо на великих знаряддях. Однак наша фабрика надає опорну стійку для хомута та адаптер гідравлічного підйому для полегшення монтажу. Незважаючи на додаткову вагу, переваги зниження вібрації та довшого терміну служби з’єднання значно переважують початкові труднощі з використанням. Для надзвичайно важких ширококутових валів (понад 25 кг) ми рекомендуємо використовувати підйомник, встановлений на тракторі, для безпечного встановлення.

Запитання 4: Що станеться, якщо я перевищу максимальний кут стандартного карданного вала?

Відповідь: перевищення максимального кута стандартного карданного валу викликає каскад несправностей. По-перше, голки карданного шарніра відчувають крайове навантаження, подрібнюючи плівку мастила та спричиняючи контакт металу з металом. За кілька хвилин голки перегріваються і можуть приваритися до цапфи. Тоді хрест ламається або вуха коромисла розходяться. Карданний вал може від’єднатися від інструменту, небезпечно хитаючись. У багатьох випадках пошкоджене з’єднання блокується, зрізаючи зрізний болт або руйнуючи вхідний вал обладнання. Наша фабрика задокументувала випадки, коли поворот стандартного вала на 35 градусів призводив до повного виходу з ладу трансмісії та витрат на ремонт у 4000 доларів США. Щоб запобігти цьому, завжди дотримуйтеся номінального кута та переходьте на ширококутний карданний вал, коли ваша робота часто перевищує 25 градусів.

Запитання 5: Як виміряти необхідну довжину карданного валу для ширококутного застосування?

Відповідь: Для ширококутного карданного вала вимірювання довжини є навіть більш критичним, оскільки телескопічний вал більше під час шарнірного з’єднання. Виконайте цю процедуру на нашому заводі: Коли трактор і знаряддя стоять на рівній землі під очікуваним робочим кутом (наприклад, у положенні повороту), виміряйте відстань між поверхнею втулки ВВП трактора та поверхнею вхідного вала обладнання. Потім додайте 50 мм для зазору. Мінімальна довжина карданного вала в складеному стані має бути меншою за найкоротшу відстань (наприклад, коли знаряддя піднято), а максимальна довжина в розгорнутому стані має бути більшою за найдовшу відстань (навісне обладнання опущене або під граничним кутом). Наша технічна команда в Raydafon Technology Group Co., Limited надає безкоштовну перевірку довжини, якщо ви надішлете фотографію конфігурації свого обладнання. Ніколи не вгадайте; карданний вал невідповідного розміру може вийти з дна або від'єднатися, обидві ситуації небезпечні.

Висновок: підберіть карданний вал до свого застосування для максимальної продуктивності

Відмінності між ширококутними карданними валами та стандартними карданними валами виходять далеко за рамки цінників. Робочий кут, конструкція внутрішнього шарніра, плавність крутного моменту, контроль вібрації та вимоги до обслуговування суттєво відрізняються. Для фермерів і підрядників, які працюють на гористій місцевості, роблять круті повороти на поворотній смузі або використовують короткі з’єднані знаряддя, ширококутний карданний вал не є розкішшю — це необхідність, яка запобігає поломкам, підвищує комфорт оператора та захищає дорогу техніку. У Raydafon Technology Group Co., Limited ми виробляємо обидва типи відповідно до найвищих стандартів ISO, але наш інженерний досвід постійно показує, що ширококутні конструкції забезпечують нижчу загальну вартість володіння мобільними додатками.

Перестаньте гадати, який вал відбору потужності відповідає вашим потребам. Зв’яжіться з нашою фабрикою сьогодні для індивідуальної консультації щодо вибору. Укажіть модель свого трактора, тип знаряддя та типові робочі кути, і ми надішлемо специфікаційний лист із точною моделлю, номінальним крутним моментом і необхідною довжиною. На всі карданні вали Raydafon надається 2-річна гарантія, довічна технічна підтримка та доставка наступного дня розмірів із запасу.Запитайте свою пропозицію зараз у Raydafon Technology Group Co., Limitedі відчуйте надійність спеціально створених трансмісії. Перейдіть на ширококутний карданний вал і усуньте несправності трансмісії під час наступного збору врожаю.
