На які класифікації поділяються гідроциліндри?

Гідроциліндри, як основні виконавчі компоненти в гідравлічних системах, в основному відповідають за ефективне перетворення гідравлічної енергії в механічну енергію, досягнення лінійного зворотно-поступального руху або хитання. Його структура оптимізована, продуктивність стабільна, і він може досягати плавного руху без потреби в пристрої уповільнення, і немає зазору трансмісії, тому він широко використовується в різних типах машин. Виходячи з різних функцій, гідравлічні циліндри зазвичай класифікують на такі категорії.

Основна класифікація гідроциліндрів

Циліндри односторонньої дії

Гідравлічний циліндр односторонньої дії — це гідравлічний пристрій, який може генерувати лише односторонню тягу за допомогою одностороннього проштовхування гідравлічного масла, і його скидання має завершуватися пружинами, власною вагою або зовнішніми навантаженнями. Пристрій складається з корпуса циліндра, головки циліндра, поршня, поршневого штока і ущільнювального пристрою. Гідравлічне масло діє лише з одного боку робочої площі поршня, тоді як інша кінцева камера контактує з повітрям.

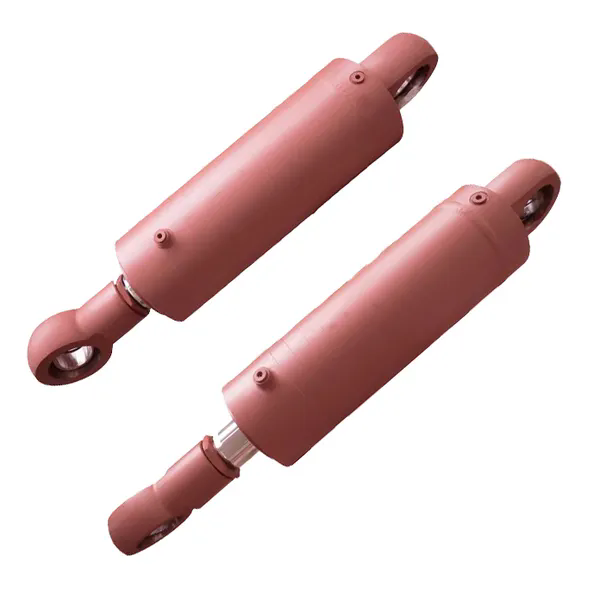

Моделі Raydafon:Гідравлічний циліндр сміттєвоза, гідравлічний підйомний циліндр

Циліндри подвійної дії

Гідравлічний циліндр подвійної дії відноситься до гідравлічного циліндра, який може вводити масло під тиском з обох боків поршня. Його часто використовують як приводний компонент для домкратів. Виконавчий механізм гідроциліндра подвійної дії є основним вихідним пристроєм гідравлічної системи руху. Незважаючи на те, що він різниться за розміром, типом і конструктивною структурою, ця частина зазвичай є найбільш помітною. Ці приводи перетворюють тиск рідини в швидкий керований лінійний рух або силу для приводу вантажу.

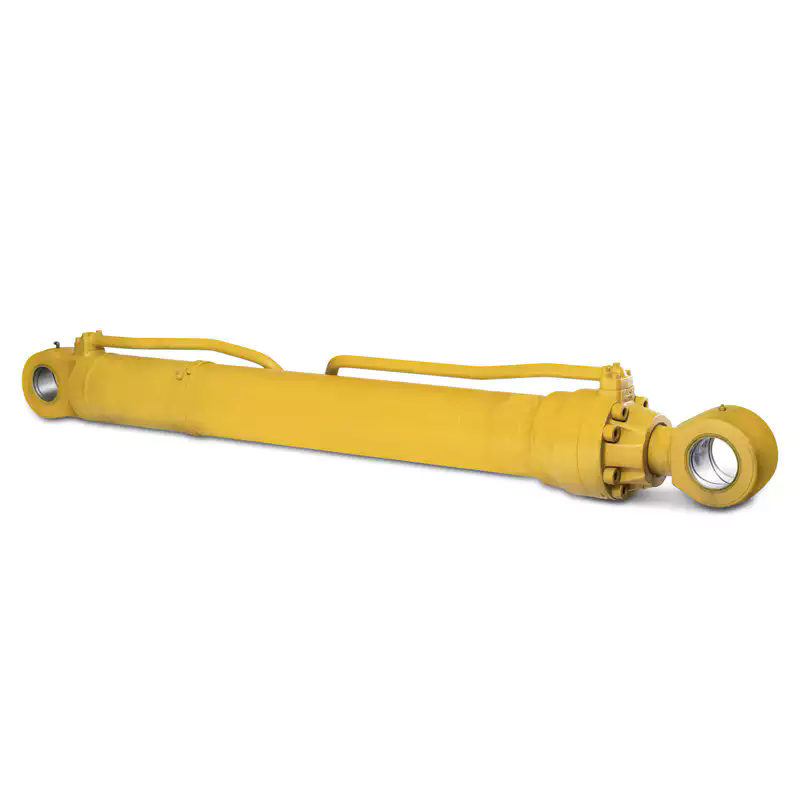

Моделі Raydafon:Гідравлічний циліндр екскаватора, гідравлічний циліндр навантажувача

Телескопічні циліндри

Телескопічний гідравлічний циліндр, також відомий як багатоступінчастий гідроциліндр, складається з двох або більше поршнів. Його послідовність розтягування — від великого до малого, а при втягуванні — від малого до великого. Цей гідравлічний циліндр може досягти довшого ходу та меншої довжини при втягуванні, завдяки компактній конструкції.

Моделі Raydafon:

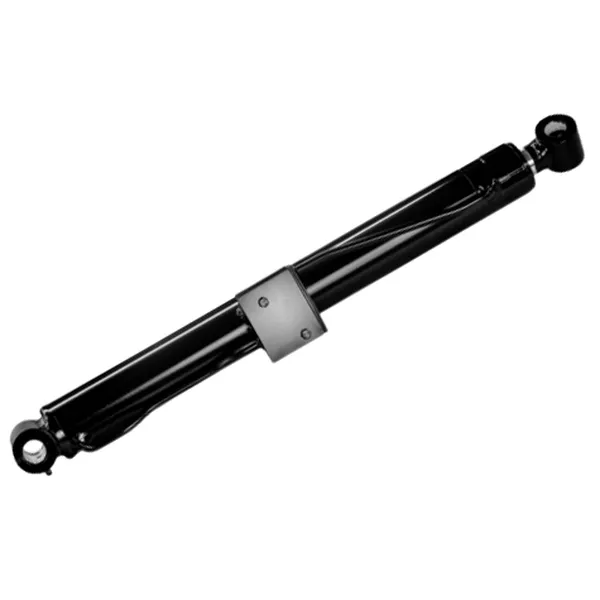

Гідравлічні циліндри повітряних транспортних засобів

Параметри продуктуРайдафон'sгідроциліндр

Матеріалознавство:

Стовбур: безшовні сталеві труби

Стрижні: легована сталь 4340 + 0,05 мм хромування

Кріплення: кована вуглецева сталь SAE 1045

Таблиця технічних параметрів:
