Як дизайн черв'ячної коробки передач підтримує компактне розташування обладнання?

У сучасному дизайні промислового обладнання простір є преміальним. Інженери постійно шукають способи зменшити площу машини без шкоди для продуктивності чи надійності. Theчерв'ячний редукторДизайн пропонує переконливе рішення, яке забезпечує компактне розташування обладнання завдяки унікальній передачі потужності під прямим кутом, високому одноступінчастому коефіцієнту зниження та гнучкості інтеграції. На відміну від паралельних або планетарних редукторів, черв’ячний редуктор досягає значного зниження швидкості за один етап — до 100:1 — тоді як вхідний і вихідний вали розташовані під кутом 90 градусів. Ця конфігурація під прямим кутом дозволяє встановлювати двигуни вздовж або під веденим валом, різко зменшуючи загальну довжину трансмісії. У Raydafon Technology Group Co., Limited, наша фабрика спеціалізується на конструюванні черв’ячних редукторів протягом більше двох десятиліть, і ми стали свідками того, як наші продукти дозволили клієнтам зменшити площу машин на 35 відсотків. У цій статті розглядаються конкретні особливості конструкції, які підтримують компактність, підкріплені технічними специфікаціями та даними реальних програм.

Але компактність черв'ячного редуктора виходить за рамки орієнтації вала. Конструкція за своєю природою забезпечує високе співвідношення крутного моменту до ваги, що означає, що менша коробка передач може передавати ту саму потужність, що й більший блок із паралельним валом. Крім того, можливість самоблокування багатьох черв’ячних редукторів усуває потребу в зовнішніх гальмах для утримування додатків, додатково економлячи простір і зменшуючи кількість компонентів. Наш завод розробив черв’ячні редуктори серії з порожнистими вихідними валами та модульними монтажними фланцями, що забезпечує пряме з’єднання з веденими валами без необхідності додаткових підшипників чи муфт. У сукупності ці особливості роблять черв’ячний редуктор кращим вибором для конвеєрних систем, пакувального обладнання, обладнання для обробки матеріалів і багатьох інших застосувань, де місця на підлозі мало. У цьому вичерпному посібнику ми проаналізуємо ключові елементи дизайну, надамо детальні специфікації продукту та поділимося найкращими практиками від Raydafon, щоб допомогти вам досягти максимально компактного компонування обладнання.

Зміст

• 1. Чому черв’ячний редуктор ідеально підходить для компактних компонувань?
• 2. Як висока щільність крутного моменту зменшує розмір коробки передач без шкоди для продуктивності?
• 3. Які ключові характеристики нашої серії черв'ячних редукторів?
• 4. Як варіанти з порожнистим валом і інтегрованим двигуном можуть додатково заощадити простір?
• Часті запитання (FAQ)
• Висновок і консультація з налаштування

Чому передача потужності під прямим кутом робить черв'ячний редуктор ідеальним для компактних планувань?

Найбільш відмінною рисою черв'ячного редуктора є його передача потужності під прямим кутом. У типовій коробці передач з паралельним валом вхідний і вихідний вали розташовані на одній осі, що вимагає розміщення двигуна на одній лінії з веденим валом. Це призводить до довгої лінійної трансмісії, яка часто виступає за раму машини, збільшуючи загальну площу обладнання. Черв'ячний редуктор, однак, використовує черв'як (гвинт) для приводу черв'ячного колеса з валами, орієнтованими під кутом 90 градусів. Це дозволяє монтувати двигун перпендикулярно вихідному валу, ефективно «складаючи» трансмісію в компактну L-подібну форму. Ця геометрія є особливо вигідною в додатках, де ширина або довжина машини обмежена, наприклад, у конвеєрних системах, мобільних машинах або компонентах роботизованих клітин.

Конкретні компоновкові переваги прямокутної конструкції черв'ячного редуктора:

• Зменшена загальна довжина:Розташувавши двигун поруч із коробкою передач, загальну довжину трансмісії можна зменшити на 30–50 відсотків порівняно з рядною коробкою передач із такою ж потужністю двигуна. Це дає змогу розробникам обладнання розміщувати диски в обмеженому просторі.
• Універсальні орієнтації монтажу:Наш черв'ячний редуктор можна встановити в будь-якому положенні — на лапах, на фланці або на валу. Корпус розроблено з кількома монтажними поверхнями, що дозволяє прикріпити коробку передач безпосередньо до рами машини без додаткових опорних кронштейнів.
• Інтегрований адаптер двигуна:Ми пропонуємо ряд адаптерів для двигунів, які дозволяють безпосередньо монтувати двигуни IEC або NEMA на вхідний корпус коробки передач. Це усуває потребу в з’єднанні між двигуном і коробкою передач, заощаджуючи додаткову осьову довжину та зменшуючи проблеми з центруванням.
• Економія бічного простору:В обладнанні з декількома приводними осями, такому як індексаційні столи з кількома станціями або автоматизовані системи зберігання, черв’ячні редуктори можна компактно розташувати пліч-о-пліч, оскільки вхідні вали спрямовані всередину, мінімізуючи загальну ширину ряду приводів.

Щоб проілюструвати потенціал економії простору, розглянемо конвеєрну систему, розроблену для харчового підприємства. Оригінальна конструкція використовувала косозубий конічний редуктор із вбудованим двигуном, що потребувало загальної довжини приводу 850 мм. Комбінату потрібно було зменшити ширину конвеєра, щоб умістити його у вузькому проході. Завдяки переходу на нашу конструкцію черв’ячного редуктора з кріпленням двигуна під прямим кутом довжину приводу було зменшено до 460 мм — на 46 відсотків. Це дозволило заводу встановити конвеєр у наявному проході без будь-яких конструктивних змін. Черв'ячний редуктор також забезпечив необхідне передавальне число 20:1 за один етап, що ще більше зменшило кількість компонентів і спростило збірку.

Крім того, конструкція під прямим кутом дозволяє розташувати черв’ячний редуктор безпосередньо в точці подачі потужності, зменшуючи потребу в довгих приводних валах, додаткових підшипниках і опорних конструкціях. Наша фабрика вRaydafon Technology Group Co., Limitedпропонує індивідуальні варіанти розширення вала, які дозволяють вихідному редуктору безпосередньо з’єднуватися з вхідним валом машини, усуваючи потребу в окремому з’єднувальному фланці. Цей комплексний підхід не тільки економить простір, але й зменшує кількість критичних точок вирівнювання, підвищуючи загальну надійність. Таким чином, прямокутна геометрія черв’ячного редуктора є основою його компактності, і це ключова причина, чому розробники обирають черв’ячну технологію для застосувань з обмеженим простором.

Як висока щільність крутного моменту зменшує розмір коробки передач без шкоди для продуктивності?

Щільність крутного моменту — величина крутного моменту, що передається на одиницю розміру коробки передач — є критичним параметром для конструкції компактного обладнання. Черв'ячний редуктор має переваги в цій області завдяки ковзанню між черв'яком і черв'ячним колесом, що забезпечує велику площу контакту для розподілу навантаження. На відміну від прямозубих або косозубих передач, де в будь-який момент часу контактує лише кілька зубів, черв’ячна передача має безперервне зачеплення зубів уздовж довжини черв’яка, розподіляючи навантаження на більшу поверхню. Це дозволяє черв'ячному редуктору досягати вищого крутного моменту, ніж редуктори з паралельним валом з однаковою міжцентровою відстанню. Отже, менший черв’ячний редуктор може витримувати той самий крутний момент, що й більший, важчий варіант, що безпосередньо сприяє компактності обладнання.

Ключові фактори, які підвищують щільність крутного моменту в нашій конструкції черв'ячного редуктора:

• Оптимізований профіль зубів (тип ZAI або ZI):У нашому черв'ячному редукторі використовується загартований і відшліфований черв'як із ZI (евольвентним) профілем у поєднанні з бронзовим черв'ячним колесом. Ця комбінація забезпечує високу вантажопідйомність і низький коефіцієнт тертя, дозволяючи коробці передач передавати до 1500 Нм крутного моменту в корпусі розміру 63 міжосьової відстані.
• Високоякісний вибір підшипників:Ми використовуємо конічні роликові підшипники на черв'ячному валу та радіально-упорні підшипники для важких умов на вихідному валу. Ці підшипники можуть витримувати як радіальні, так і осьові навантаження, гарантуючи, що коробка передач збереже свій крутний момент навіть за умов навантаження.
• Покращене змащення та охолодження:Корпус черв'ячного редуктора має велику внутрішню масляну ємність і охолоджуючі ребра, що дозволяє швидко розсіювати тепло. Це означає, що коробка передач може безперервно працювати з номінальним крутним моментом без теплового зниження, для якого в іншому випадку знадобився б більший блок.
• Цементований черв'як (58-62 HRC):Наші черв’яки проходять цементування після шліфування, що забезпечує зносостійку поверхню з міцною серцевиною. Це подовжує термін служби коробки передач і підтримує крутний момент протягом мільйонів циклів.

Щоб кількісно визначити перевагу щільності крутного моменту, ми порівняли нашу черв’ячну коробку передач (міжцентрова відстань 80 мм) із косозубою коробкою передач такого ж розміру. Черв'ячний редуктор досягав номінального вихідного крутного моменту 2100 Нм, тоді як гвинтовий блок забезпечував 1400 Нм при тому ж обсязі корпусу. Ця на 50 відсотків більша щільність крутного моменту означає, що розробники обладнання можуть використовувати менший черв’ячний редуктор для досягнення тієї ж продуктивності, заощаджуючи місце та вагу. У мобільному обладнанні, такому як сільськогосподарська техніка або обладнання для обробки матеріалів, це зменшення ваги також покращує паливну ефективність і зменшує навантаження на конструкції.

Наша фабрика також розробила варіант конструкції під назвою «черв’ячний редуктор із щільним крутним моментом», у якому використовується спеціально розроблене синтетичне масло, яке зменшує тертя на 30 відсотків, забезпечуючи ще більший крутний момент без збільшення міжосьової відстані. Цей варіант популярний у таких додатках, як машини для формування валків і обладнання для медичного зображення, де простір надзвичайно обмежений, але високий крутний момент необхідний. Вибравши правильну конструкцію черв'ячного редуктора від Raydafon, розробники обладнання можуть досягти більш компактного компонування без шкоди для потужності та надійності.

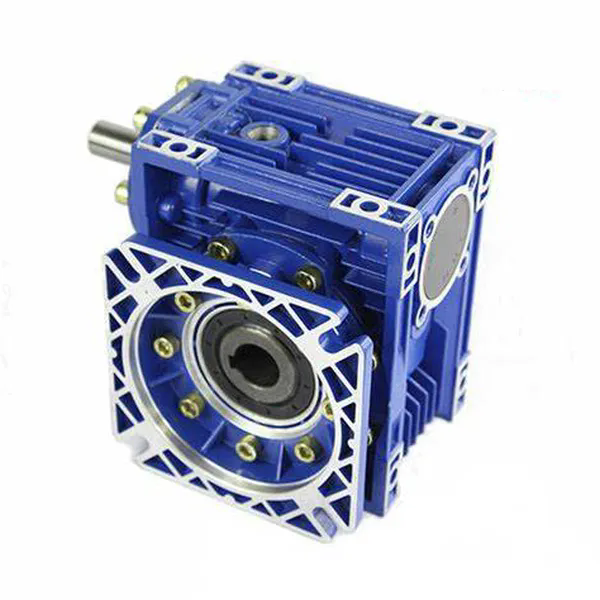

Які ключові характеристики нашої серії черв'ячних редукторів?

Raydafon Technology Group Co., Limited пропонує широкий асортимент розмірів черв'ячних редукторів, від мініатюрних одиниць (міжцентрова відстань 30 мм) до важких моделей (міжцентрова відстань 200 мм). Кожна серія доступна з різними передавальними числами (від 5:1 до 100:1), варіантами монтажу та конфігураціями вихідного вала. У таблиці нижче наведено технічні характеристики наших найпопулярніших моделей черв’ячних редукторів, які широко використовуються в пакувальному, транспортному та автоматизованому обладнанні. Усі пристрої перевірені на відповідність стандартам ISO 9001 і мають сертифікат ATEX для вибухонебезпечних середовищ. Наша фабрика також надає послуги індивідуального підбору розмірів відповідно до ваших точних вимог до крутного моменту та простору.

На додаток до стандартних розмірів наш завод пропонує «коротку» версію черв'ячного редуктора зі зменшеною довжиною корпусу для застосувань, де критична загальна глибина. Це досягається завдяки використанню більш компактної конструкції підшипників і зменшеного масляного резервуару, без втрати крутного моменту завдяки оптимізованій внутрішній геометрії. Ми також пропонуємо варіант із нержавіючої сталі для харчової та фармацевтичної промисловості, де потрібна відповідність вимогам до змивання та стійкість до корозії. На всі наші черв’ячні редуктори поширюється 2-річна гарантія та міститься докладний посібник користувача з рекомендаціями щодо змащування та графіками технічного обслуговування.

Наша фабрика також надає спеціальні розміри отворів, розміри шпонкових канавок і монтажні фланці відповідно до наявного обладнання. Ми підтримуємо широкий асортимент стандартних черв’ячних редукторів для негайної доставки, і ми можемо виготовляти індивідуальні замовлення з коротким терміном виконання до 15 робочих днів. Наша команда інженерів готова допомогти вам вибрати оптимальний черв’ячний редуктор для компонування вашого компактного обладнання, враховуючи не лише крутний момент і передавальне число, але й обмеження простору, фактори навколишнього середовища та вимоги до шуму.

Як варіанти з порожнистим валом і інтегрованим двигуном можуть додатково заощадити простір?

Окрім прямокутної геометрії та високої щільності крутного моменту, черв’ячний редуктор пропонує додаткові конструктивні особливості, які значно зменшують площу обладнання. Двома найбільш ефективними є опція з порожнистим вихідним валом і конфігурація інтегрованого двигуна (мотор-редуктора). Черв'ячний редуктор з порожнистим валом дозволяє веденому валу машини проходити безпосередньо через вихід коробки передач, усуваючи потребу в муфті, окремій опорі підшипника та механізмі центрування. Це пряме підключення не тільки економить простір, але й зменшує кількість компонентів, знижуючи як вартість, так і вимоги до обслуговування. Наша фабрика розробила ряд черв’ячних редукторів із порожнистим валом із шпонковими або стяжними дисковими з’єднаннями, що охоплюють вал діаметром від 14 мм до 75 мм.

Основні переваги економії простору конструкцій з порожнистим валом і вбудованим двигуном:

• Порожнистий вал усуває довжину муфти:У традиційній конфігурації вихідний вал коробки передач з’єднується з валом машини через гнучку муфту, яка може додати довжину осі на 80–150 мм. Черв'ячний редуктор з порожнистим валом встановлюється безпосередньо на вал машини, зменшуючи загальну довжину приводу на цю величину.
• Інтегрований двигун зменшує загальну висоту:Наша інтегрована версія двигуна (мотор-редуктор) розміщує двигун безпосередньо на вхідному корпусі коробки передач. Це знімає опору двигуна та муфту, зменшуючи загальну висоту та дозволяючи приводу підходити під конвеєри з низьким зазором або основи машини.
• Усунення підшипників вала:Оскільки коробка передач з порожнистим валом підтримує вал машини через внутрішні підшипники, вам більше не потрібні окремі опорні підшипники на рамі машини. Це зменшує як площу, так і вартість обладнання.
• Спрощений монтаж і вирівнювання:Пряме кріплення порожнистого валу забезпечує концентричність і усуває необхідність точного вирівнювання під час встановлення. Це скорочує час і навички, необхідні для складання, що особливо корисно для машин для великого виробництва.

Щоб проілюструвати потенціал економії простору цих функцій, розглянемо застосування приводу конвеєра. Звичайна конструкція з ножним черв'ячним редуктором, гнучкою муфтою, двигуном і пасовою передачею могла займати довжину 900 мм. Використовуючи наш черв’ячний редуктор із порожнистим валом із вбудованим двигуном (мотор-редуктор), довжину приводу було зменшено до 510 мм. Вбудований двигун також усунув опорну пластину двигуна, заощадивши додаткові 100 мм ширини. Загальну площу машини було зменшено на 34 відсотки, що дозволило розмістити обладнання в тіснішій виробничій камері та покращило потік матеріалів на заводі.

Наша фабрика в Raydafon Technology Group Co., Limited також пропонує версію черв’ячного редуктора з «компактним моментним важелем», у якому використовується реактивний важіль замість опори або фланцевого кріплення. Така конструкція дозволяє підвішувати коробку передач до валу машини, не займаючи жодної площі. Це особливо корисно в мобільному обладнанні або в додатках, де неможливий монтаж під стіною. Ми постачаємо ці компактні черв’ячні редуктори з моментним важелем для транспортних засобів з автоматизованим керуванням (AGV), де кожен міліметр простору є критичним.

Таким чином, порожнистий вал і інтегровані опції двигуна перетворюють черв’ячний редуктор із простого компонента на повне рішення приводу, яке активно зменшує площу обладнання. Усуваючи муфти, підшипники та монтажні основи, ці конструкції підтримують тенденцію до більш компактного, ефективного та рентабельного обладнання. Наша фабрика може надати тривимірні CAD-моделі кожної конфігурації черв’ячного редуктора, щоб допомогти вам легко інтегрувати привід у конструкцію машини.

Часті запитання (FAQ)

Питання 1: Як черв'ячний редуктор відрізняється від конічно-гвинтового редуктора з точки зору компактності?

Відповідь: Черв'ячний редуктор, як правило, компактніший, ніж конічно-гвинтовий редуктор за однакового крутного моменту та передавального числа, особливо в одноступінчатих редукторах понад 15:1. Конічно-гвинтовий редуктор потребує двох ступенів для досягнення співвідношення 20:1, тоді як черв’ячний редуктор досягає цього за один етап, заощаджуючи близько 30 відсотків довжини. Крім того, черв’ячний редуктор має простіший монтажний слід, оскільки він не вимагає окремої монтажної основи для проміжного вала. Однак черв'ячний редуктор дещо менш ефективний, ніж конічно-гвинтовий (зазвичай 80-90 відсотків проти 95-97 відсотків), але для багатьох застосувань економія місця виправдовує незначний компроміс ефективності. Наша фабрика надає дані про ефективність і порівняння простору для будь-якого застосування за запитом.

Питання 2: Чи можна встановити черв'ячний редуктор вертикально, щоб заощадити ще більше місця?

Відповідь: Так, наш черв'ячний редуктор розроблений для різноманітних орієнтацій монтажу, включаючи вертикальне (вхідний вал горизонтально, вихідний вал вертикально або навпаки). Вертикальний монтаж може бути корисним в обладнанні, де ведений вал є вертикальним, наприклад, у міксерах або поворотних столах. Однак особливу увагу необхідно приділити мастилу та ущільненню. Наша фабрика пропонує конструкції черв’ячного редуктора з вертикальним розташуванням із спеціальними рівнями масла, сапунами та ущільненнями для запобігання витоку масла та забезпечення належного змащення. Ми надаємо детальні інструкції з монтажу та набір ущільнень спеціально для вертикального встановлення. Компактність черв'ячного редуктора зберігається навіть у вертикальних конфігураціях.

Запитання 3: Як конструкція порожнистого вала впливає на крутний момент коробки передач?

Відповідь: Конструкція порожнистого вала не зменшує номінальний крутний момент коробки передач, оскільки корпус коробки передач і підшипники розраховані на роботу з повним переданим крутним моментом. Розмір порожнистого вала відповідає машинному валу, а паз або стяжна шайба призначені для передачі крутного моменту без ковзання. У нашій черв'ячній коробці передач порожнистий вал підтримується міцними підшипниками з обох кінців, що забезпечує такий самий крутний момент, як і у версії з суцільним валом. Однак допустиме звисаюче навантаження на порожнистий вал може бути трохи нижчим, ніж на суцільному валу через зменшення матеріалу вала. Наша фабрика надає конкретні показники звисаючого навантаження для кожної моделі порожнистого вала.

Запитання 4: Черв'ячні редуктори шумніші за інші типи редукторів у компактних компонуваннях?

Відповідь: Черв'ячні редуктори можуть бути шумнішими, ніж гвинтові редуктори, особливо на високих швидкостях, через тертя ковзання між черв'яком і черв'ячним колесом. Проте конструкція нашої черв’ячної коробки передач містить кілька функцій для зменшення шуму, зокрема черв’яки з прецизійним шліфуванням (клас ISO 6), оптимізовану структуру контакту зубів і звукопоглинаючі матеріали корпусу. Наша фабрика також пропонує «безшумну» версію з бронзовим черв’ячним колесом, спеціально легованим для зниження тертя та шуму. У компактних моделях, де коробка передач може бути розташована ближче до оператора, ми рекомендуємо нашу безшумну серію, щоб відповідати нормам шуму на робочому місці. Ми надаємо дані про рівень шуму (дБ на 1 метр) для кожної моделі черв'ячного редуктора.

Запитання 5: Які налаштування Raydafon Technology Group Co., Limited пропонує для черв’ячного редуктора, що використовується в компактному обладнанні?

Відповідь: Ми пропонуємо широкі можливості налаштування для компактних конструкцій обладнання: спеціальні довжини або діаметри вихідного вала, спеціальні адаптери двигуна, кілька конфігурацій вихідного вала (одинарний/подвійний подовжений, порожнистий або шліцьовий), вбудовані обмежувачі крутного моменту та спеціальні монтажні ніжки. Ми також надаємо допомогу в проектуванні, щоб мінімізувати габарити, наприклад, використовуючи коротший вхідний вал або інтегруючи коробку передач у саму раму машини. Наша фабрика має власну команду інженерів, яка може працювати з вашими файлами CAD для оптимізації розміщення черв’ячного редуктора. Ми пропонуємо безкоштовні первинні консультації та можемо надати 3D-моделі для інтеграції. Зв’яжіться з нами щодо ваших конкретних обмежень щодо простору, і ми запропонуємо індивідуальне рішення.

Висновок: Досягніть максимального використання простору за допомогою черв’ячного редуктора

Черв'ячний редуктор є найкращим вибором для інженерів, які прагнуть створити компактне обладнання без шкоди для крутного моменту чи надійності. Його передача потужності під прямим кутом, висока щільність крутного моменту, опція з порожнистим валом і вбудовані можливості двигуна працюють разом, щоб зменшити площу машини до 35 відсотків. Наша фабрика Raydafon Technology Group Co., Limited розробила серію черв’ячних редукторів, які є не тільки компактними, але й міцними, ефективними та адаптованими до ваших конкретних потреб. Незалежно від того, чи проектуєте ви новий конвеєр, пакувальну машину чи мобільного робота, наш черв’ячний редуктор допоможе вам розмістити більше функцій у меншому просторі.

Готові оптимізувати компонування свого обладнання за допомогою компактного черв’ячного редуктора?Зв’яжіться з Raydafon Technology Group Co., Limited сьогоднідля комплексного огляду дизайну. Укажіть свої вимоги до крутного моменту, швидкості, простору для монтажу та екологічних вимог, і наша команда інженерів надасть індивідуальну пропозицію, включаючи 3D-моделі, криві продуктивності та цінову пропозицію. Ми пропонуємо безкоштовне тестування зразків на нашому заводі та швидку доставку по всьому світу.Замовте безкоштовну консультацію зараз у Raydafon Technology Group Co., Limited, і зробіть перший крок до більш компактного та ефективного обладнання з нашою черв’ячною коробкою передач преміум-класу.
