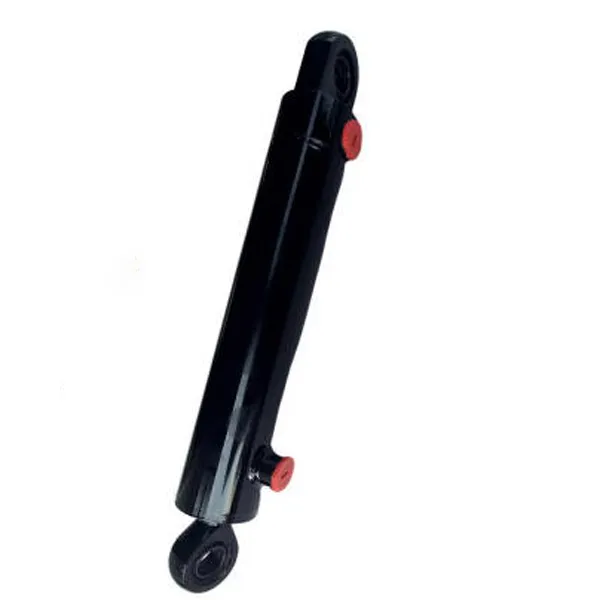

EP-22/5142046 Гідроциліндр керма

Гідроциліндр рульового управління EP-22/5142046 — гідроциліндр подвійної дії, розроблений і виготовлений компанією Raydafon. Широко використовується в системах рульового управління малої і середньої техніки, сільськогосподарської техніки, садової техніки та іншої техніки. Гідравлічний циліндр має компактну структуру, гнучкий спосіб установки та зручне обслуговування. Він підходить для стабільного керування кермом у різних складних умовах роботи.

Специфікація

Діаметр циліндра	Діаметр стержня	Інсульт	Відстань установки
50 мм	22 мм	199 мм	358 мм

Тип гідроциліндра рульового керування

Існують різні типи гідравлічних циліндрів рульового керування, кожен з яких призначений для певних налаштувань кермового керування.

Візьмемо, наприклад, одноштоковий гідравлічний циліндр рульового керування. Ви часто побачите це на сільськогосподарському обладнанні та промислових машинах. Він досить простий у своїй конструкції, і він відмінно справляється з рухом по прямій лінії — саме те, що потрібно базовому рульовому управлінню.

Крім того, є двошатунний гідравлічний циліндр рульового керування. У цього стрижень стирчить з обох кінців поршня. Це означає, що сила та рух збалансовані в обох напрямках, що стає в нагоді для обладнання, якому потрібно залишатися в центрі або працювати симетрично.

Якщо ви маєте справу з човнами, є гідравлічний циліндр керма для човнів. Вони створені для того, щоб справлятися з усією вологою та іржею, які виникають у морському середовищі, незалежно від того, має човен внутрішній чи підвісний двигун. Двосторонній гідравлічний циліндр рульового керування також досить поширений тут, оскільки він забезпечує стабільне, передбачуване керування — те, що вам справді потрібно на воді.

Вибір правильного типу зазвичай зводиться до таких речей, як тиск, під яким він буде працювати, скільки місця для його встановлення, необхідна довжина ходу та те, як влаштована вся система. Оберіть правильний, і ви матимете постійну ефективність керування, що допоможе зберегти речі в безпеці під час реального використання.

Якщо ви бажаєте придбати або вибрати ці запчастини, співпрацюючи з постачальниками, які добре знаються на гідравлічних циліндрах рульового керування, можна переконатися, що те, що ви купуєте, належним чином підходить до вашої машини чи човна.

Застосування гідроциліндра рульового керування

Гідравлічні циліндри рульового керування з’являються в усіх видах транспортних засобів і механізмів, де потрібно надійно контролювати напрямок. Візьмемо, наприклад, сільськогосподарське обладнання — трактори покладаються на гідравлічний циліндр керування трактором, щоб полегшити поворот, навіть коли ґрунт нерівний або м’який. Це полегшує маневрування під час оранки, сівби або переміщення між полями.

На воді ви знайдете гідравлічні кермові циліндри для човнів і морські гідравлічні кермові циліндри в таких речах, як рибальські човни та прогулянкові судна. Ці деталі приймають рух від штурвала та перетворюють його на лінійний рух, необхідний для керування внутрішніми чи зовнішніми двигунами. Підвісний гідравлічний циліндр керма добре підходить для малих і середніх човнів, де мало місця та швидке керування має значення.

Але це не лише ферми та човни. Ці циліндри також використовуються в будівельному спорядженні, навантажувачах, лісогосподарських машинах і навантажувачах. У цих машинах вони або допомагають керувати передньою віссю, або допомагають, коли транспортний засіб має шарнірну раму та потребує шарнірного з’єднання.

Кожна робота вимагає різних речей, наприклад, як далеко має рухатися циліндр, який тиск він може витримати та наскільки добре він ущільнюється. Вибір правильного гідравлічного циліндра для рульового керування залежить від конструкції обладнання та місця його використання.

Рекомендації з монтажу та обслуговування

1. Підготовка до монтажу

Спочатку переконайтеся, що вся гідравлічна система чиста. Протріть труби, масляний бак і всі з’єднання — металеві шматочки, пил або вода заборонені. Також доцільно встановити в систему високоефективний фільтр; таким чином бруд не зіпсує пломби.

Далі перевірте порти. Різьба повинна бути гладкою, а ущільнювальні канавки повинні бути очищені від бруду. Нанесіть трохи спеціального гідравлічного ущільнювального мастила — достатньо, щоб виконати роботу.

Крім того, подумайте про те, куди це веде. Якщо буде дуже жарко або морозно, ще раз переконайтеся, що матеріал ущільнювача витримає це. Якщо ні, попросіть отримати індивідуальний.

2. Як його встановити

Якщо це тип подвійних сережок, переконайтеся, що монтажні отвори щільно прилягають. Забороняється струшувати або послаблювати після того, як він вставлений.

Затягуючи болти, дотримуйтеся рекомендованого моменту затягування. Занадто туго, і ви можете щось зламати; занадто вільний, і він буде вільно хитатися.

І вирівняйте правильно. Гідравлічний циліндр повинен рухатися в тому ж напрямку, що й частина, якою він керує. Жодної бічної сили — вона швидко зношується.

3. Використання та утримання в належному стані

Регулярно міняйте гідравлічне масло. Перший раз, після 100 годин використання. Після цього кожні 6 місяців або 500-800 годин, залежно від того, що відбудеться раніше. Дотримуйтесь рекомендованої в’язкості та гідної марки.

Час від часу перевіряйте це. Подивіться на подряпини або витік масла на поршневому штоку. Сам корпус циліндра — іржа чи течі? І переконайтеся, що ущільнювачі на з’єднаннях залишаються єдиними.

4. Виправлення або заміна деталей

Якщо ви бачите витік масла або воно не працює належним чином, ущільнювачі, ймовірно, зношені. Поміняйте їх — найкраще використовувати оригінальні запчастини, якщо є можливість.

Коли розбираєте або збираєте його назад, спочатку дайте системі скинути тиск. Не чіпайте пломби будь-чим твердим — ви їх порвете. А коли встановлюєте нові, додайте трохи мастила, щоб уникнути їх пошкодження.

Про Райдафон

Raydafon — це виробник, який займається практичною технікою. Ми знаходимося в провінції Чжецзян, і ми побудували свій бізнес, виготовляючи гідравлічні циліндри — переважно для тракторів і промислового обладнання. З часом ми вдосконалювали гідравлічні циліндри рульового управління та пов’язані з ними деталі, крок за кроком перетворюючись на спеціалізованого виробника.

Все починалося з виготовлення деталей для комбайнів та будівельних машин. Але зі зміною ринку сільськогосподарського обладнання змінилися і ми. Поступово ми більше зосередилися на гідравлічних циліндрах тракторів, приділяючи додаткову увагу тому, наскільки добре вони підходять, як працюють і як довго служать. Ви можете побачити цей фокус у наших продуктах, у тому, як ми їх виготовляємо, і в довгострокових стосунках, які ми побудували з клієнтами.

Наша фабрика має повний набір виробничих ліній — від обробки з ЧПК до складання деталей і нанесення покриттів. Зберігаючи все це всередині компанії, ми можемо підтримувати зв’язок і ефективність кожного етапу виробництва. За лаштунками є команда інженерів, виробничих робітників і керівників, які вже давно працюють. Вони гарантують постійну якість і своєчасну доставку замовлень.

Ми не прагнемо швидкого зростання чи великої хвастощі. Для нас важливо виготовляти надійні деталі, які відповідають реальним потребам. Незалежно від того, чи шукаєте ви заміну гідравлічного циліндра OEM, вам потрібен нестандартний циліндр рульового управління для сільськогосподарської техніки або вам потрібен довгостроковий партнер, ми прагнемо надати надійні продукти та оперативне обслуговування. Ось і все — ні більше, ні менше.
