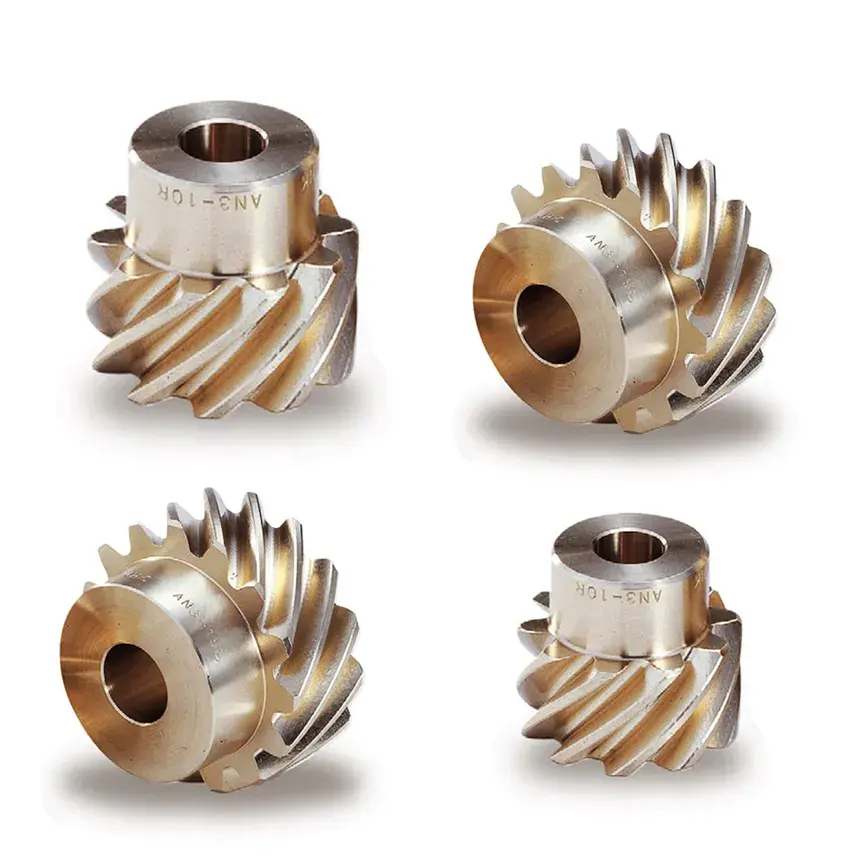

Схрещені косозубі шестерні

Raydafon є китайським виробником комплектного обладнання та постачальником косозубих передач для точних інструментів, медичного обладнання, допоміжних приводів для автомобілів, пристроїв для розумного будинку та промислового обладнання. Стандартний діапазон охоплює модуль 0,8-4 мм, кут валу регулюється 25°-90°, шліфована поверхня зуба, ефективність передачі понад 90%. Варіанти матеріалів включають високоміцну леговану сталь, нержавіючу сталь, алюмінієву бронзу, нейлон і зносостійкі інженерні пластики. Конструкція перехресних гвинтових зубів передає потужність між непаралельними та непересічними валами, економить простір і зменшує шум при роботі. Підтримуються спеціальний модуль, номер зуба, кут вала, отвір, паз, матеріал і обробка поверхні. Доступні зразки замовлень, оптові замовлення та упаковка приватних марок. Надішліть деталі креслення або зразка, необхідний матеріал, кількість і порт призначення, щоб отримати швидку пропозицію.
Китай OEM виробник косозубої шестерні

Виробник хрестоподібних косозубих передач для непаралельних валових передач у точних інструментах і промислових приводах

Raydafon є китайським виробником і постачальником косозубих передач, які також називаються гвинтовими. Схрещені гвинтові шестерні передають потужність між непаралельними та непересічними валами, що робить їх придатними для компактного обладнання автоматизації, вентиляторів охолодження ноутбуків, систем регулювання стоматологічного крісла, допоміжних приводів автомобільних двигунів та пристроїв передачі розумних шторок. Стандартний діапазон охоплює модуль 0,8-4 мм, кут вала, що регулюється 25°-90°, шліфовану поверхню зуба та ефективність передачі понад 90%. Варіанти матеріалів включають високоміцну леговану сталь, нержавіючу сталь, алюмінієву бронзу, нейлон і зносостійкі інженерні пластики. Підтримуються спеціальний модуль, номер зуба, кут вала, отвір, паз, матеріал і обробка поверхні. Надішліть свій креслення або деталі зразка, необхідний матеріал, кількість і порт призначення, щоб запитати пропозицію.

0,8-4 ммМодельний ряд
25°-90°Кут валу
>90%ККД передачі
5 МатеріалиСталь · нержавіюча · бронза · нейлон · пластик

Чому перехресні гвинтові шестерні використовуються там, де звичайні шестерні не підходять

Стандартні прямозубі, гвинтові та конічні шестерні передають потужність між паралельними або пересічними валами. Коли компонування машини розміщує два вали під непаралельним кутом, який не перетинається, звичайні шестерні не можуть правильно зачепитися. Перехресні гвинтові шестерні вирішують це за допомогою гвинтової зубчастої форми, яка дозволяє двом валам передавати потужність під кутом, як правило, від 25° до 90°.

Це робить схрещені гвинтові шестерні придатними для компактних конструкцій. У вентиляторі охолодження ноутбука простір між валом двигуна та валом лопаті вентилятора дуже малий. У системі регулювання стоматологічного крісла приводні вали спинки і сидіння знаходяться під різними кутами. У допоміжному приводі автомобільного двигуна вхідні вали водяного насоса та генератора зміщені відносно головного приводу. Перехресні гвинтові шестерні впораються з цими схемами без додавання великих коробок передач або наборів конічних шестерень.

Raydafon виробляє перехресні гвинтові шестерні з різноманітних матеріалів, щоб покупці могли підібрати шестерню відповідно до навантаження, швидкості, вимог до корозії та шуму. Для відповідних типів спорядження перегляньте повну версіюPrecision Gearкатегорія, вГвинтова передачасторінка таКонічна шестернясторінку.

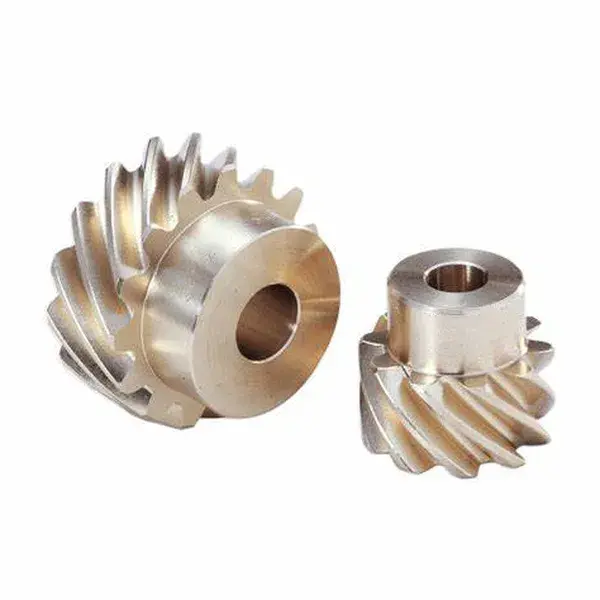

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Перехресні косозубі шестерні для непаралельної передачі валу

Стандартний діапазон специфікацій і варіанти матеріалів

У таблиці нижче наведено діапазон стандартних характеристик для косозубих передач Raydafon. Якщо для вашого обладнання потрібен інший модуль, номер зуба, кут вала, отвір або шпонковий паз, надішліть креслення OEM або фізичний зразок для виготовлення на замовлення.

Параметр Стандартний діапазон Спеціальний варіант
Модуль 0,8-4 мм Доступний індивідуальний модуль
Кут валу 25°-90° Доступний індивідуальний кут
Поверхня зуба Земля Шліфування, притирка, фосфатування
ККД передачі понад 90% Залежить від матеріалу, кута та мастила
Отвір і шпонковий паз Стандартний отвір зі шпонковим пазом Індивідуальний отвір, шпонковий паз, установчий гвинт, D-подібна форма
Обробка поверхні Масло проти іржі Чорний оксид, цинкування, термообробка
матеріал Високоміцна легована сталь Нержавіюча сталь, алюмінієва бронза, нейлон, інженерні пластики

Потрібне порівняння матеріалів або рекомендація для вашого застосування? Надішліть деталі навантаження, швидкості, навколишнього середовища та місця встановлення. Raydafon запропонує матеріал і характеристики, які найкраще відповідають вашим умовам роботи.

Доступні типи матеріалів

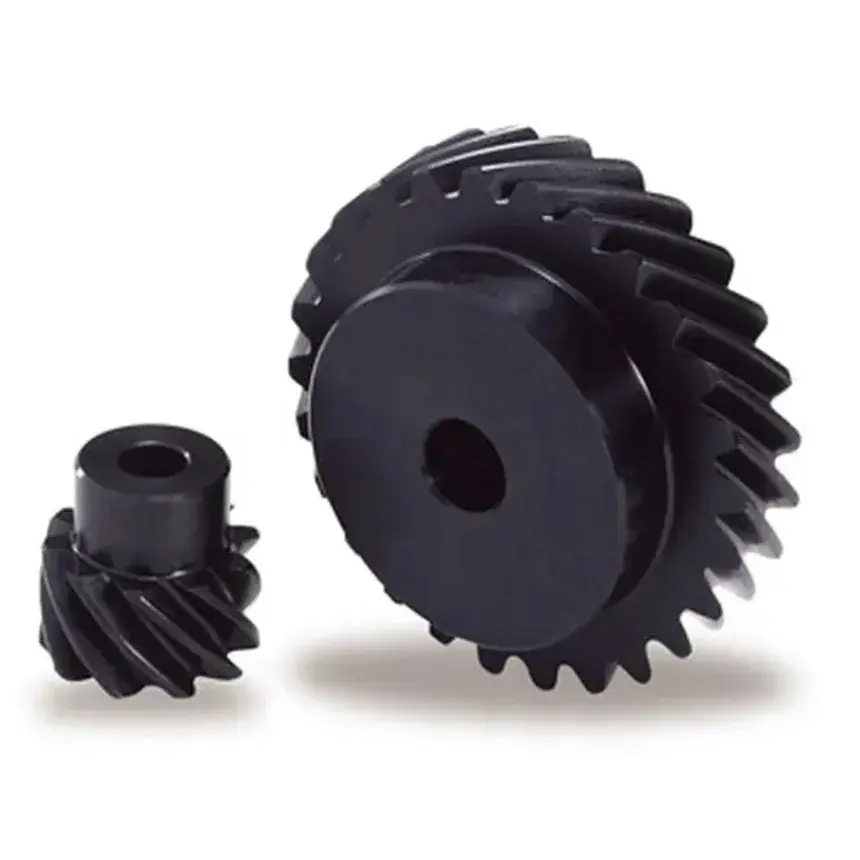

Steel crossed helical gears
Сталеві перехрещені гвинтові шестерні

Високоміцна легована сталь для великих навантажень і високих крутних моментів у промислових приводах і допоміжних системах автомобілів.

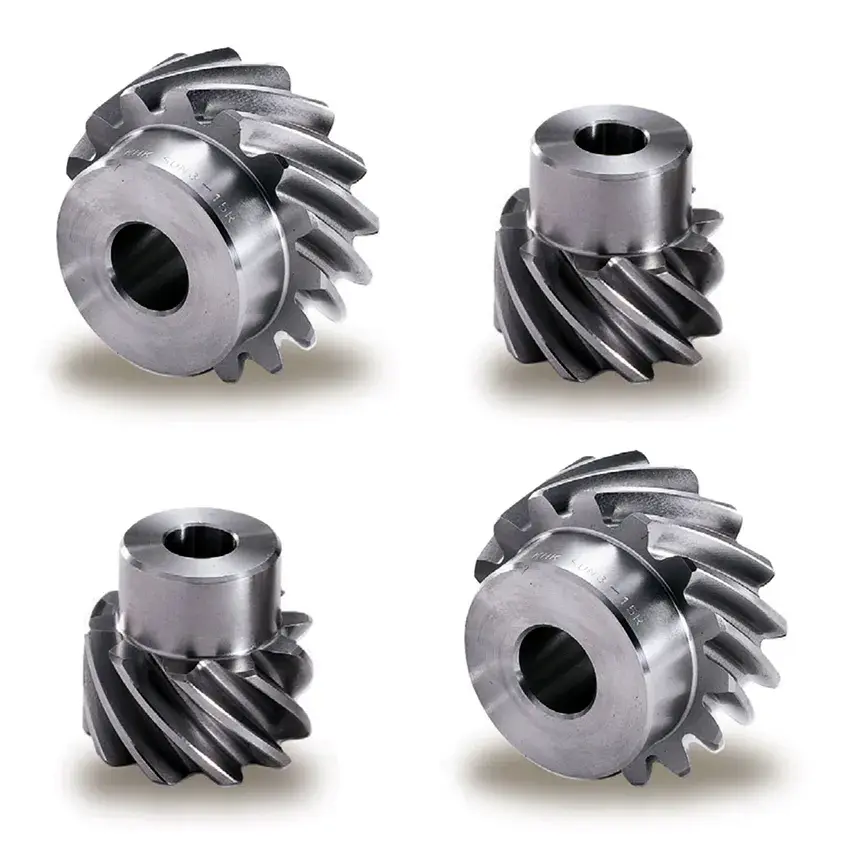

Stainless steel crossed helical gears
Схрещені гвинтові шестерні з нержавіючої сталі

Стійкий до корозії для медичного обладнання, харчового обладнання, вологих середовищ і зовнішніх установок.

Aluminum bronze crossed helical gears
Гвинтові шестерні з перехрещеною алюмінієвою бронзою

Хороша зносостійкість і вантажопідйомність, підходить для важкої техніки, гірничого обладнання та трансмісії з високим крутним моментом.

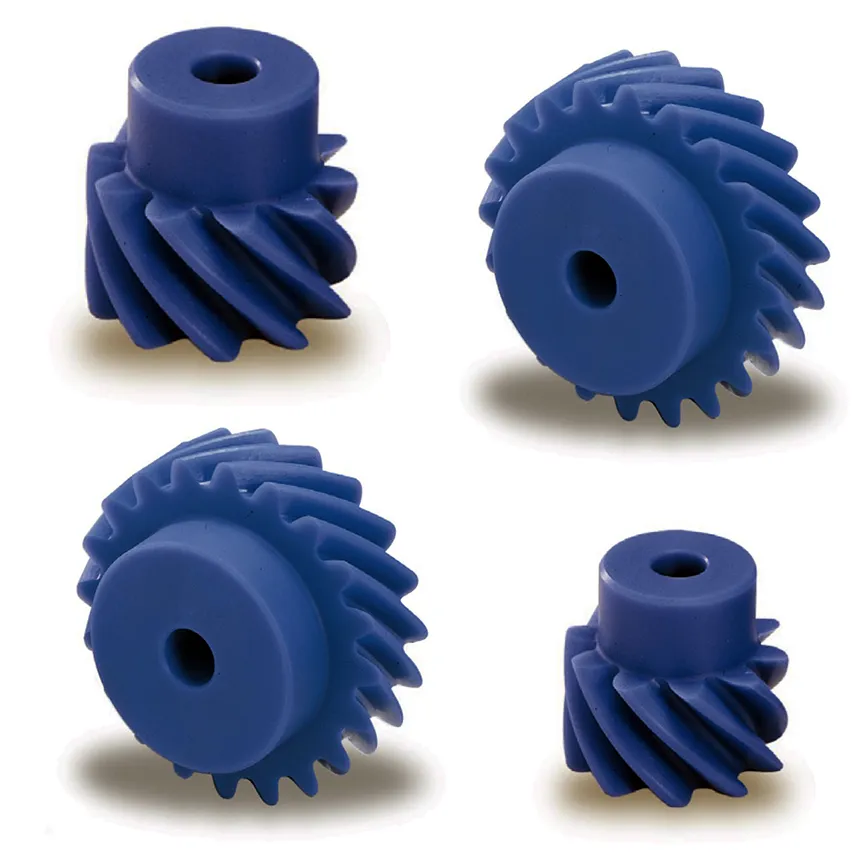

Nylon crossed helical gears
Нейлонові перехрещені гвинтові шестерні

Легка і тиха робота для пристроїв розумного дому, офісного обладнання та точних приладів з низьким навантаженням.

Застосування в точних інструментах, медичному обладнанні та промислових приводах

електроніка Трансмісія вентилятора охолодження ноутбука

Точність мікронного рівня вписується в компактний простір між валом двигуна та валом лопаті вентилятора, зберігає вентилятор тихим і підтримує тонкий і легкий дизайн.

Медичний Багатокутне регулювання стоматологічного крісла

Передає силу на компоненти спинки та сидіння під різними кутами. Матеріали медичного класу забезпечують безпечну та надійну роботу.

Автомобільний Допоміжний привід двигуна

Витримує великі крутні моменти та ударні навантаження від водяних насосів і генераторів. Термічна обробка підвищує зносостійкість і міцність при високій температурі і вібрації.

Розумний будинок Розумна передача шторок

Передає сигнал під непаралельним кутом із низьким рівнем шуму, економить простір для установки та додає комфорт систем домашньої автоматизації.

Для відповідних компонентів трансмісії перегляньтеГвинтова передачакатегорія, вЧерв'ячна передача і черв'ячний валсторінку таЦилиндрична шестірнядіапазон.

Підтвердження якості, перевірка та підтримка експорту

Облік матеріалу та термічної обробки

Записи про якість матеріалу та термічну обробку можуть надаватися разом із масовими поставками для перевірки якості покупцем.

Перевірка профілю зубів і розмірів

Модуль, номер зуба, кут вала, отвір, паз і поверхня зуба перевіряються відповідно до замовленого креслення або зразка клієнта.

Перевірка сітки та шуму

Зразки та масові партії перевіряються на плавне зчеплення, низький рівень шуму та стабільну передачу перед пакуванням.

Експортна упаковка

Шестерні заповнені антикорозійним маслом і захисною плівкою. Оптові замовлення можна розмістити на палетах і зв’язати для морських, авіаперевезень або експрес-доставки.

Індивідуальний процес замовлення OEM

Крок 01 Надішліть деталі заявки

Укажіть модуль, номер зуба, кут вала, отвір, шпонковий паз, матеріал, обробку поверхні, кількість і порт призначення.

Крок 02 Огляд малюнка або зразка

Raydafon переглядає креслення OEM або фізичний зразок і підтверджує специфікації та вибір матеріалу.

Крок 03 Зразок і затвердження

Для індивідуальних проектів Raydafon виготовляє зразок для підтвердження покупця перед масовим виробництвом.

Крок 04 Виготовлення та пропозиція

Після затвердження Raydafon надає цінову пропозицію FOB Нінбо, графік виробництва та деталі упаковки.

Часті запитання

Що таке косозубі перехресні зубчасті колеса?

Перехресні косозубі шестерні, також звані гвинтовими шестернями, — це косозубі шестерні, які заходять у зачеплення з непаралельними валами, які не перетинаються. Вони передають потужність між валами під кутом, як правило, від 25° до 90°, і використовуються там, де обмежений простір і потрібна плавна, тиха передача.

Який діапазон модулів і кутів вала виробляє Raydafon?

Raydafon випускає хрестоподібні косозубі шестерні з модулем 0,8-4 мм і кутом нахилу вала від 25° до 90°. Шліфована поверхня зубів і ефективність передачі понад 90% є стандартними для виробничого асортименту. Нестандартний модуль, кількість зубів і кут вала підтримуються відповідно до креслень замовника.

Які матеріали доступні?

Варіанти матеріалів включають високоміцну леговану сталь, нержавіючу сталь, алюмінієву бронзу, нейлон і зносостійкі інженерні пластики. Вибір матеріалу залежить від навантаження, швидкості, стійкості до корозії та вимог до шуму.

Які основні програми?

Схрещені гвинтові шестерні використовуються в компактному обладнанні автоматизації, вентиляторах охолодження ноутбуків, системах регулювання стоматологічних крісел, допоміжних приводах автомобільних двигунів, таких як водяні насоси та генератори, і пристроях передачі розумних шторок. Будь-яке застосування, що потребує непаралельної трансмісії валу в обмеженому просторі, може використовувати схрещені гвинтові шестерні.

Чи може Raydafon виробляти нестандартні косозубі шестерні OEM?

так Raydafon підтримує виробництво OEM за кресленнями клієнтів або фізичними зразками. Доступні індивідуальний модуль, номер зуба, кут вала, отвір, шпонковий паз, матеріал, обробка поверхні та упаковка приватної торгової марки.

Яка інформація потрібна для пропозиції?

Надішліть креслення або деталі зразка, модуль, номер зуба, кут вала, отвір, паз, матеріал, обробку поверхні, кількість замовлення та порт призначення. Raydafon відповість із пропозицією FOB Нінбо та терміном виконання.

Чи пропонуєте ви зразки перед масовими замовленнями?

так Raydafon може виготовити зразки для підтвердження покупця перед масовим виробництвом. Термін виконання зразка залежить від складності малюнка та вибору матеріалу.

Готові придбати хрестоподібні гвинтові шестерні на замовлення?

Надішліть свій креслення або деталі зразка, модуль, номер зуба, кут вала, отвір, паз, матеріал, обробку поверхні, кількість замовлення та порт призначення. Raydafon підтвердить специфікацію, виготовить зразок, якщо потрібно, а потім надасть цінову пропозицію FOB Ningbo із часом виконання та деталями упаковки.
